公開番号2025092104
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207766
出願日2023-12-08
発明の名称入浴介助機器用安全システム
出願人積水ホームテクノ株式会社
代理人弁理士法人湧泉特許事務所
主分類A61H 33/00 20060101AFI20250612BHJP(医学または獣医学;衛生学)
要約【課題】入浴介助機器によって入浴要介助者等の利用者を入浴させる際に、手足が挟まれるのを未然に感知して安全処理動作を行なうことで、入浴介助機器の安全性を高める。

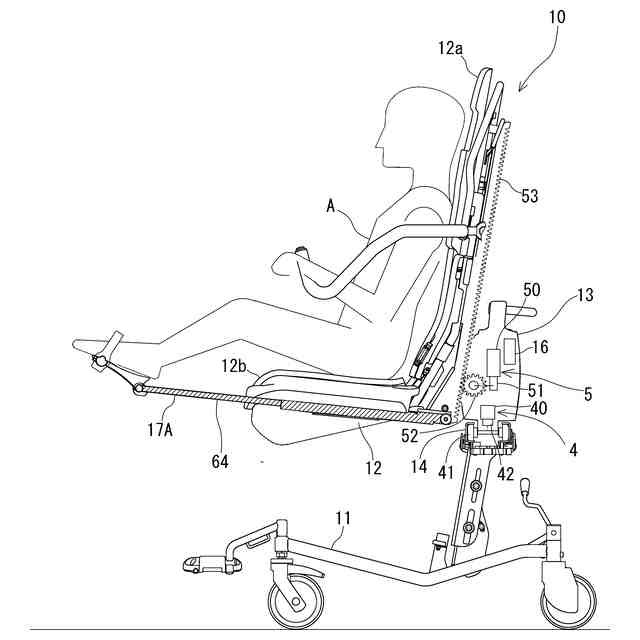

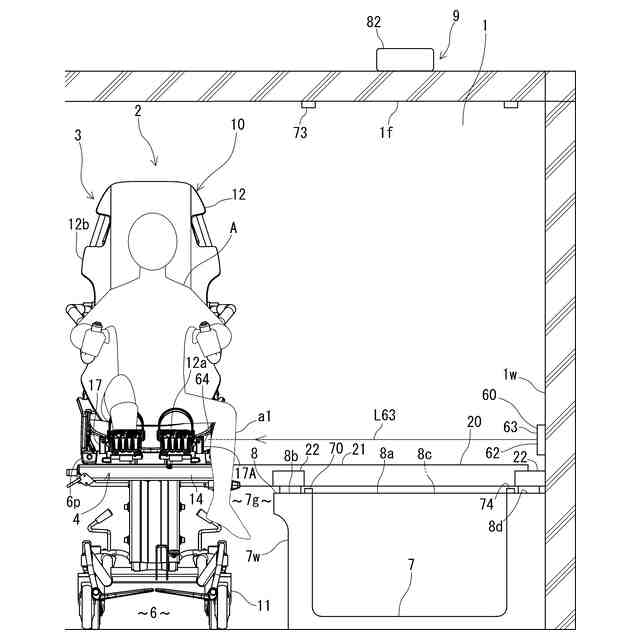

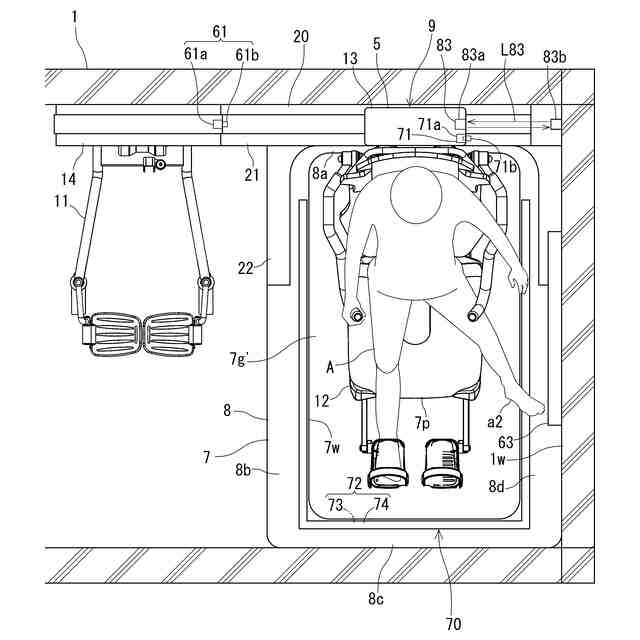

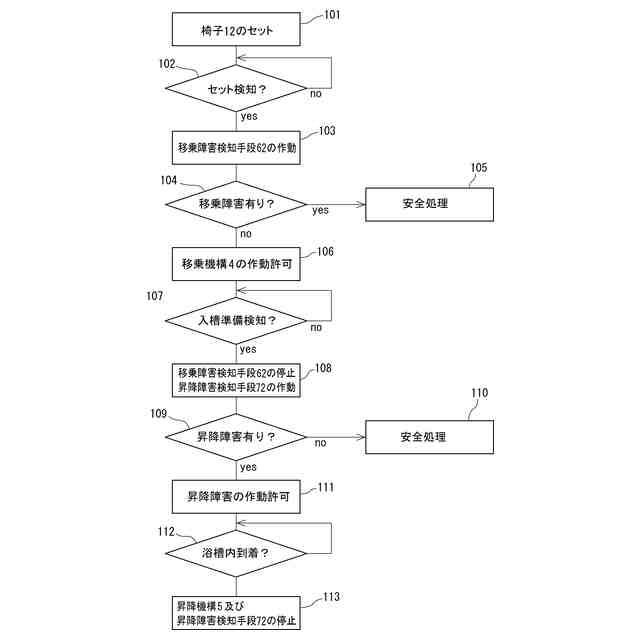

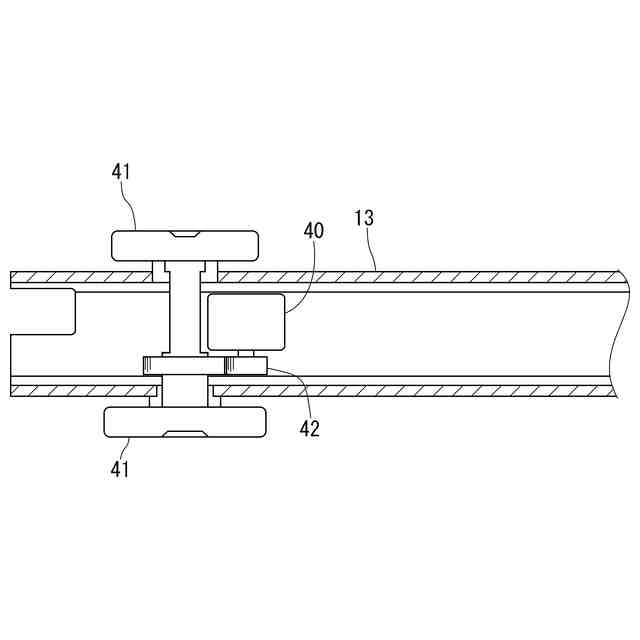

【解決手段】入浴介助機器3の可動支持体12に入浴要介助者等の利用者Aを着座又は横臥させて支持する。昇降機構5によって、可動支持体12を浴槽7上の所定位置7pと浴槽7内との間で昇降させる。入槽時は、入浴介助機器用安全システム9の入槽準備検知手段71によって、可動支持体12が所定位置7pに配置されたかを検知する。昇降障害検知手段72によって、浴槽框上空間8hにおける昇降障害a2の有無を非接触で検知する。昇降障害a2が検知されたときは、安全処理手段80によって、昇降機構5を停止したりアラーム発報したりする。

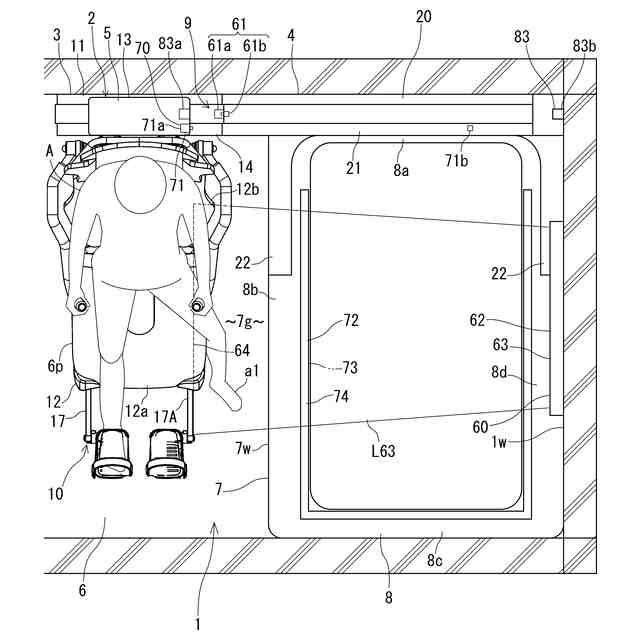

【選択図】図4
特許請求の範囲【請求項１】
利用者を着座又は横臥させて支持する可動支持体を、昇降機構によって浴槽上の所定位置と浴槽内との間で昇降させる入浴介助機器用の安全システムであって、
前記可動支持体が前記所定位置に配置されたかを検知する入槽準備検知手段と、
前記浴槽の框の上側の浴槽框上空間における昇降障害の有無を非接触で検知する昇降障害検知手段と、
前記昇降障害が検知されたとき、前記昇降機構を停止するか又はアラームを発報する安全処理手段と
を備えたことを特徴とする入浴介助機器用安全システム。
続きを表示（約 500 文字）【請求項２】
前記昇降障害検知手段が、検知光を前記浴槽框上空間を通過するように投光する投光部と、前記検知光を受光する受光部を含む請求項１に記載の入浴介助機器用安全システム。
【請求項３】
前記昇降障害検知手段が、浴室天井及び浴槽框の一方に設けられて検知光を投光する投光部と、浴室天井及び浴槽框の他方に設けられて前記検知光を受光する受光部と、を含む請求項１に記載の入浴介助機器用安全システム。
【請求項４】
前記昇降障害検知手段が、浴室天井及び浴槽框の一方に設けられて検知光を投光する投光部と、浴室天井及び浴槽框の他方に設けられて前記検知光を反射する反射部と、前記一方に設けられて前記反射部からの反射光を受光する受光部を含む請求項１に記載の入浴介助機器用安全システム。
【請求項５】
前記安全処理手段が、前記昇降障害検知手段を制御する固定側制御盤と、前記可動支持体と共に移動可能に設けられて前記昇降機構を制御する可動側制御盤と、前記固定側制御盤と前記可動側制御盤とを無線接続する無線通信手段と、を含む請求項１に記載の入浴介助機器用安全システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、入浴要介助者が浴槽に漬かって入浴するのを助ける入浴介助機器の安全を確保するためのシステムに関し、特に、入浴要介助者が着座する椅子や横臥する担架等の可動支持体を昇降機構によって浴槽上方と浴槽内の間で昇降させる構造を含む入浴介助機器用の安全システムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
入浴介助機器において、利用者安全の為、機器の動作位置や障害物との衝突の有無を検知することが知られている（特許文献１～３等参照）。
特許文献１においては、浴槽に横付けされたストレッチャーや浴槽内昇降台の高さ等をリミットスイッチセンサで検知している。
特許文献２においては、入浴リフトが浴槽底へ下降する際、入浴リフト体の底部の当接体が障害物と当接したときは、プーリ及びワイヤ及びリンク機構を介してスイッチが作動されて、リフト本体が緊急停止される。
特許文献３においては、入浴用椅子が浴槽底へ下降する際、入浴用椅子の背部の検知棹の下端が障害物と当接したときは、カム機構によりスイッチが押下され、入浴用椅子の下降が停止される。
【先行技術文献】
【特許文献】
【０００３】
特許第４７０４１１８号公報
特開２０００－７０３２３号公報
特開２０２３－４６０４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１においては、入浴要介助者の手足がストレッチャーや浴槽内昇降台から外へ出ていた場合にそれを検知するものではなく、ストレッチャーや浴槽内昇降台と浴槽との間に手足が挟まれるおそれがある。
特許文献２においては、手足が入浴リフトから外へ出ていて浴槽底との間に挟まれた場合、それを障害物として検知できる。しかし、手足が挟まれたことによって生じる力で、当接体、プーリ、ワイヤ及びリンク機構を介してスイッチが作動して停止される機械的安全機構であるため、手足が挟まれてから停止されるまでタイムラグが発生するうえに、手足が挟まれること自体を防止することができない。
特許文献３においては、カム機構を介してスイッチが作動される機械的安全機構であるため、特許文献２と同様のタイムラグが発生する。
本発明は、かかる事情に鑑み、入浴介助機器によって入浴要介助者等を入浴させる際に、手足が挟まれるのを未然に感知して安全処理動作を行なうことで、入浴介助機器の安全性を高めることを目的とする。
【課題を解決するための手段】
【０００５】
前記課題を解決するため、本発明は、利用者を着座又は横臥させて支持する可動支持体を、昇降機構によって浴槽上の所定位置と浴槽内との間で昇降させる入浴介助機器用の安全システムであって、
前記可動支持体が前記所定位置に配置されたかを検知する入槽準備検知手段と、
前記浴槽の框の上側の浴槽框上空間における昇降障害の有無を非接触で検知する昇降障害検知手段と、
前記昇降障害が検知されたとき、前記昇降機構を停止するか又はアラームを発報する安全処理手段と
を備えたことを特徴とする。
【０００６】
当該入浴介助機器用安全システムによれば、可動支持体が浴槽上の所定位置（浴槽側移乗端位置）から浴槽内へ下降されて入槽される際、可動支持体上の入浴要介助者等の手足等の身体の一部が可動支持体から浴槽框上空間にはみ出して昇降障害となっていたときは、その昇降障害が浴槽框にぶつかったり巻き込まれたりする前に未然に、昇降障害検知手段によって昇降障害を非接触検知でき、昇降機構の停止やアラーム発報等の安全処理動作を行なうことができる。したがって、身体がぶつかったり巻き込まれたりしたときの力で機械的安全機構を作動させる必要が無く、安全性を高めることができる。ぶつかってから安全機構が作動するまでのタイムラグが生じることもない。これによって、入浴要介助者等の利用者を安全に入浴させることができる。
入槽準備検知手段は、リミットスイッチ等の接触型センサであってもよい。
【０００７】
好ましくは、前記昇降障害検知手段が、検知光を前記浴槽框上空間を通過するように投光する投光部と、前記検知光を受光する受光部を含む。
これによって、昇降障害を光学的に非接触検知できる。
昇降障害が在るときは、検知光の少なくとも一部が昇降障害によって遮られる。このため、受光部における受光量が、昇降障害が無いときよりも減少する。したがって、受光量の検知情報に基づいて昇降障害の有無を判定できる。
【０００８】

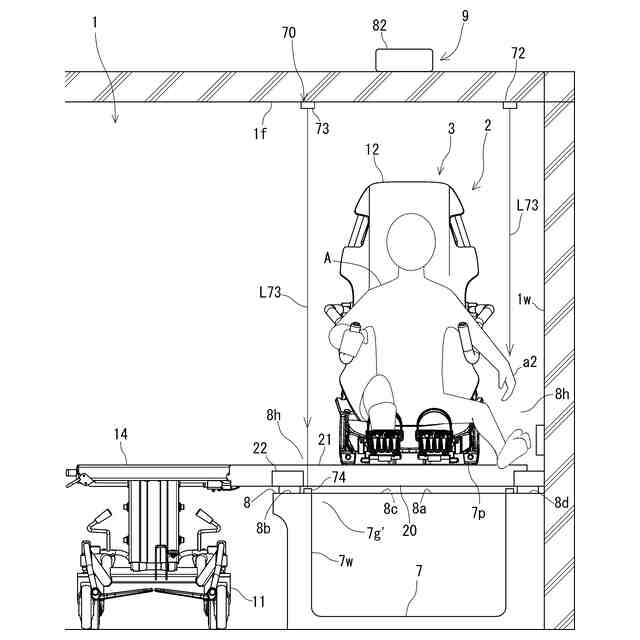

好ましくは、前記昇降障害検知手段が、浴室天井及び浴槽框の一方に設けられて検知光を投光する投光部と、浴室天井及び浴槽框の他方に設けられて前記検知光を受光する受光部と、を含む。
投光部からの検知光は、浴槽框上空間に沿って伝播して受光部に入射される。これによって、浴槽框上空間における昇降障害を光学的に確実に非接触検知できる。
【０００９】
前記受光部が受光する検知光は、投光部からの検知光の反射光であってもよい。
この場合、好ましくは、前記昇降障害検知手段が、浴室天井及び浴槽框の一方に設けられて検知光を投光する投光部と、浴室天井及び浴槽框の他方に設けられて前記検知光を反射する反射部と、前記一方に設けられて前記反射部からの反射光を受光する受光部を含む。
投光部からの検知光は、浴槽框上空間に沿って伝播して反射部に入射されて反射され、その反射光が浴槽框上空間に沿って伝播して受光部に入射される。これによって、浴槽框上空間における昇降障害を光学的に確実に非接触検知できる。
【００１０】

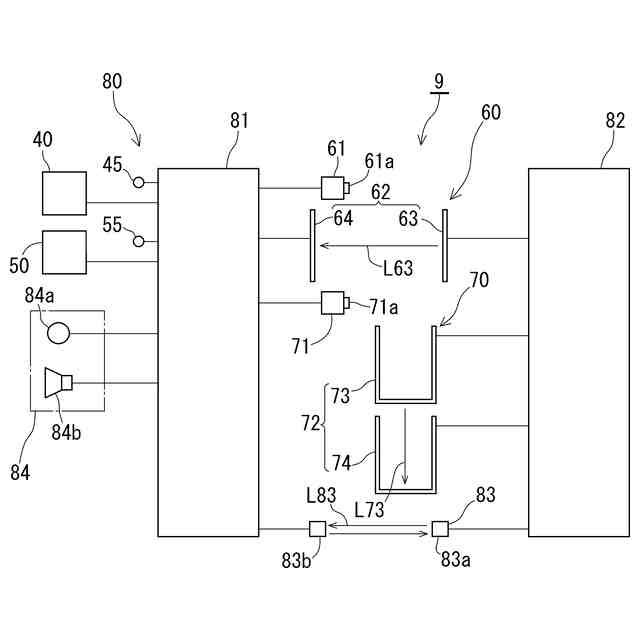

好ましくは、前記安全処理手段が、前記昇降障害検知手段を制御する固定側制御盤と、前記可動支持体と共に移動可能に設けられて前記昇降機構を制御する可動側制御盤と、前記固定側制御盤と前記可動側制御盤とを無線接続する無線通信手段と、を含む。
これによって、例えば固定側制御盤で取得した昇降障害の検知情報を可動側制御盤へ無線送信できる。可動側制御盤においては、受信した検知情報に基づいて昇降機構を制御して安全処理を行なうことができる。
【発明の効果】
（【００１１】以降は省略されています）
