公開番号2025091179
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023206279
出願日2023-12-06
発明の名称支持構造部及び電子機器
出願人レノボ・シンガポール・プライベート・リミテッド
代理人弁理士法人酒井国際特許事務所
主分類H05K 7/12 20060101AFI20250611BHJP(他に分類されない電気技術)
要約【課題】電子モジュールの着脱作業の作業性を向上する。
【解決手段】支持構造部は、回路基板に実装されたコネクタに一端が接続された電子モジュールの他端を前記回路基板に支持する支持構造部であって、前記回路基板の表面に固定されるフランジと、ねじ穴が形成され、前記フランジから起立する筒体とを有するスタッド部材と、前記ねじ穴に螺合されることで、前記電子モジュールの他端を支持可能なねじと、前記スタッド部材に連結されるスタッド連結部と、前記ねじを相対回転可能な状態で保持するねじ保持部と、前記スタッド連結部と前記ねじ保持部とを繋ぐ弾性変形可能なアーム部とを有する金属製のキャプチャー部材と、を備える。
【選択図】図3C
特許請求の範囲【請求項１】
回路基板に実装されたコネクタに一端が接続された電子モジュールの他端を前記回路基板に支持する支持構造部であって、
前記回路基板の表面に固定されるフランジと、ねじ穴が形成され、前記フランジから起立する筒体とを有するスタッド部材と、
前記ねじ穴に螺合されることで、前記電子モジュールの他端を支持可能なねじと、
前記スタッド部材に連結されるスタッド連結部と、前記ねじを相対回転可能な状態で保持するねじ保持部と、前記スタッド連結部と前記ねじ保持部とを繋ぐ弾性変形可能なアーム部とを有する金属製のキャプチャー部材と、
を備えることを特徴とする支持構造部。
続きを表示（約 1,600 文字）【請求項２】
請求項１に記載の支持構造部であって、
前記電子モジュールは、前記他端の一面に第１のグランド部を有し、
前記ねじ保持部は、前記第１のグランド部に接触する
ことを特徴とする支持構造部。
【請求項３】
請求項２に記載の支持構造部であって、
前記電子モジュールは、前記他端の一面とは反対側の他面に第２のグランド部を有し、
さらに、前記スタッド連結部と前記電子モジュールとの間に配置され、前記第２のグランド部に接触する導電性部材を備える
ことを特徴とする支持構造部。
【請求項４】
請求項３に記載の支持構造部であって、
前記導電性部材は、前記筒体に通されるリング状のガスケットである
ことを特徴とする支持構造部。
【請求項５】
請求項３に記載の支持構造部であって、
前記導電性部材は、前記キャプチャー部材に固定された金属製の板ばね部材である
ことを特徴とする支持構造部。
【請求項６】
請求項１に記載の支持構造部であって、
前記スタッド連結部は、前記筒体に対して該筒体の軸方向に沿って相対移動可能である
ことを特徴とする支持構造部。
【請求項７】
請求項１～６のいずれか１項に記載の支持構造部であって、
前記スタッド連結部は、前記筒体に通される孔部と、該孔部の内周から突出する突起とを有し、
前記筒体の外周面には、前記突起を係止することで該筒体に対する前記キャプチャー部材の相対回転を規制するストッパ部が設けられている
ことを特徴とする支持構造部。
【請求項８】
請求項１～６のいずれか１項に記載の支持構造部であって、
前記スタッド連結部は、前記筒体に通される孔部を有し、
前記筒体は、
前記フランジから起立する根本側に設けられ、前記孔部に対して相対回転可能に挿入される第１部分と、
前記フランジからの起立方向で前記第１部分の先端側に連続して設けられ、前記孔部を挿通可能であると共に前記第１部分で所定角度回転された前記スタッド連結部を該筒体から抜け止めする第２部分と、
を有し、
前記キャプチャー部材は、さらに、前記スタッド連結部が前記第１部分で前記所定角度回転されて前記第２部分によって前記筒体から抜け止めされた場合に前記スタッド部材に係止され、前記スタッド連結部の前記所定角度を超えた回転を規制するストッパ部を備える
ことを特徴とする支持構造部。
【請求項９】
請求項１～６のいずれか１項に記載の支持構造部であって、
前記キャプチャー部材は、さらに、前記ねじ保持部と一体的に設けられ、前記電子モジュールの他端に接続されるケーブルを保持するケーブルガイドを備える
ことを特徴とする支持構造部。
【請求項１０】
電子機器であって、
コネクタが実装された回路基板と、
前記コネクタに一端が接続された電子モジュールと、
前記電子モジュールの他端を前記回路基板に支持した支持構造部と、
を備え、
前記支持構造部は、
前記回路基板の表面に固定されるフランジと、ねじ穴が形成され、前記フランジから起立する筒体とを有するスタッド部材と、
前記ねじ穴に螺合されることで、前記電子モジュールの他端を支持可能なねじと、
前記スタッド部材に連結されるスタッド連結部と、前記ねじを相対回転可能な状態で保持するねじ保持部と、前記スタッド連結部と前記ねじ保持部とを繋ぐ弾性変形可能なアーム部とを有する金属製のキャプチャー部材と、
を有する
ことを特徴とする電子機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、回路基板に電子モジュールを支持する支持構造部及び該支持構造部を備える電子機器に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
ノート型ＰＣのような電子機器は、ＣＰＵを実装した回路基板（マザーボード）のコネクタに対してＳＳＤ等の電子モジュールを接続して用いている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０５７７３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１にも記載されているように、通常、電子モジュールは回路基板に実装されたコネクタに一端が接続され、他端が回路基板に対してねじで支持される。ところで、電子モジュールは作業者が工場等で取り付ける場合の他、ユーザ自身が交換等を行う場合もある。この際、ねじが筐体内に落下して回収に手間がかかったり、紛失したりする可能性があり、電子モジュールの着脱作業の作業性を低下させている。
【０００５】
本発明は、上記従来技術の課題を考慮してなされたものであり、電子モジュールの着脱作業の作業性を向上することができる支持構造部及び該支持構造部を備える電子機器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１態様に係る支持構造部は、回路基板に実装されたコネクタに一端が接続された電子モジュールの他端を前記回路基板に支持する支持構造部であって、前記回路基板の表面に固定されるフランジと、ねじ穴が形成され、前記フランジから起立する筒体とを有するスタッド部材と、前記ねじ穴に螺合されることで、前記電子モジュールの他端を支持可能なねじと、前記スタッド部材に連結されるスタッド連結部と、前記ねじを相対回転可能な状態で保持するねじ保持部と、前記スタッド連結部と前記ねじ保持部とを繋ぐ弾性変形可能なアーム部とを有する金属製のキャプチャー部材と、を備える。
【０００７】
本発明の第２態様に係る電子機器は、コネクタが実装された回路基板と、前記コネクタに一端が接続された電子モジュールと、前記電子モジュールの他端を前記回路基板に支持した支持構造部と、を備え、前記支持構造部は、前記回路基板の表面に固定されるフランジと、ねじ穴が形成され、前記フランジから起立する筒体とを有するスタッド部材と、前記ねじ穴に螺合されることで、前記電子モジュールの他端を支持可能なねじと、前記スタッド部材に連結されるスタッド連結部と、前記ねじを相対回転可能な状態で保持するねじ保持部と、前記スタッド連結部と前記ねじ保持部とを繋ぐ弾性変形可能なアーム部とを有する金属製のキャプチャー部材と、を有する。
【発明の効果】
【０００８】
本発明の上記態様によれば、電子モジュールの着脱作業の作業性を向上することができる。
【図面の簡単な説明】
【０００９】

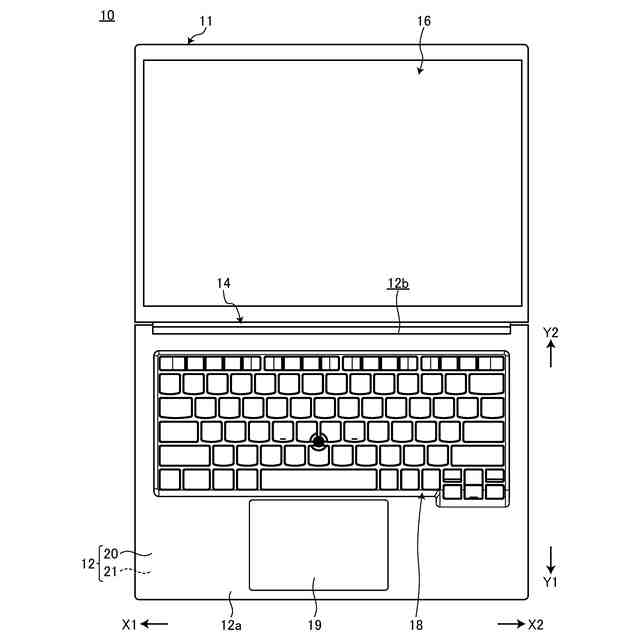

図１は、一実施形態に係る電子機器を上から見下ろした図である。

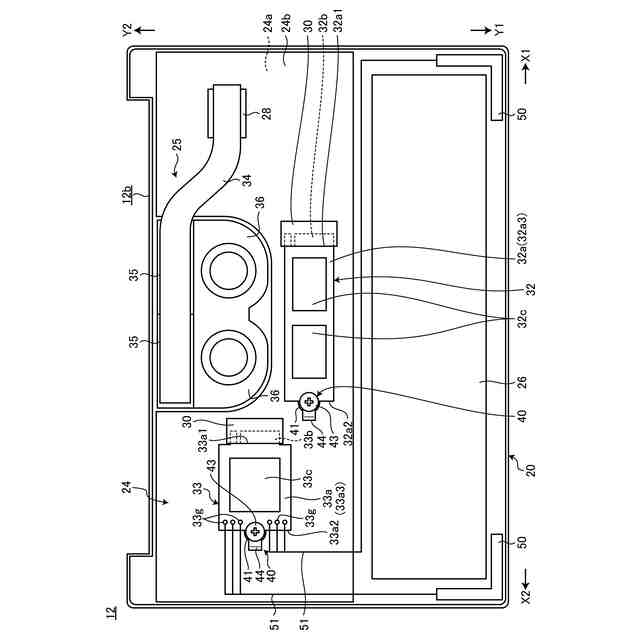

図２は、筐体の内部構造を模式的に示す平面図である。

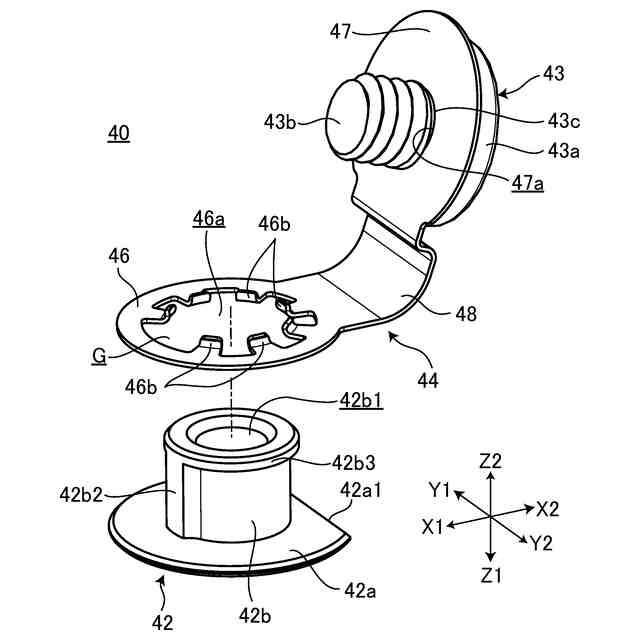

図３Ａは、支持構造部の分解斜視図である。

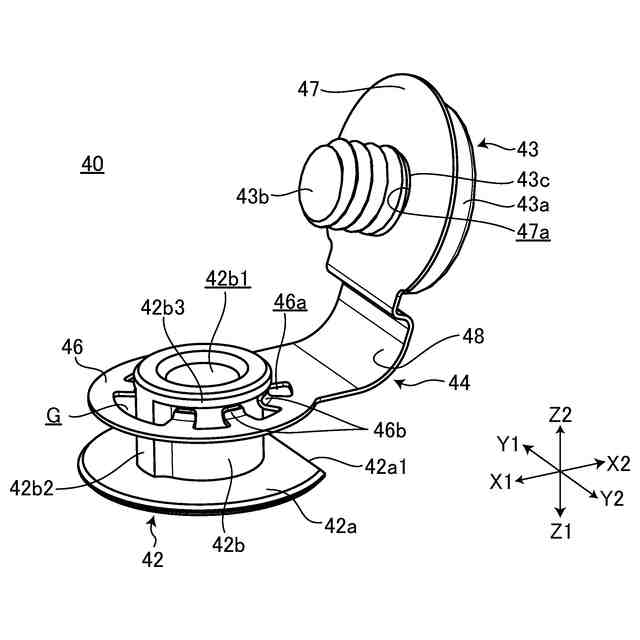

図３Ｂは、支持構造部の斜視図である。

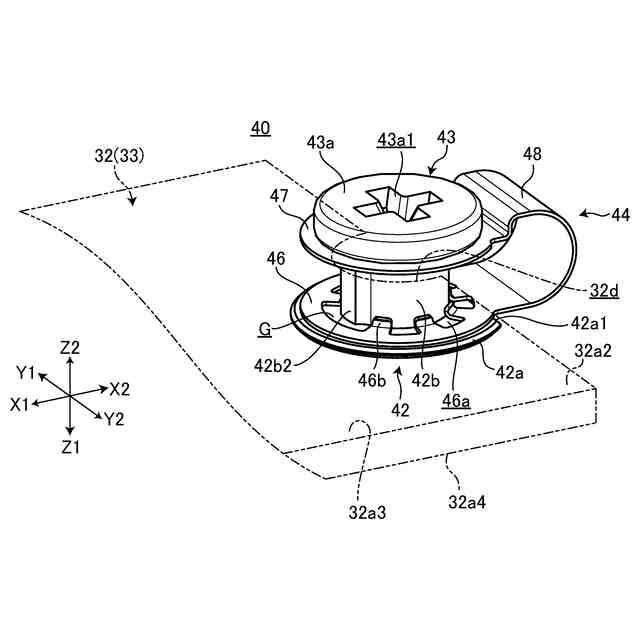

図３Ｃは、支持構造部で電子モジュールを支持した状態を示す斜視図である。

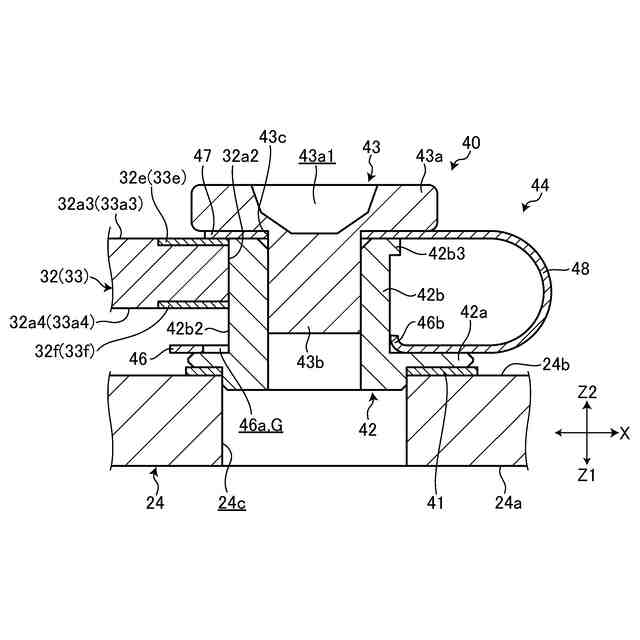

図４Ａは、支持構造部で電子モジュールを支持した状態を示す模式的な側面断面図である。

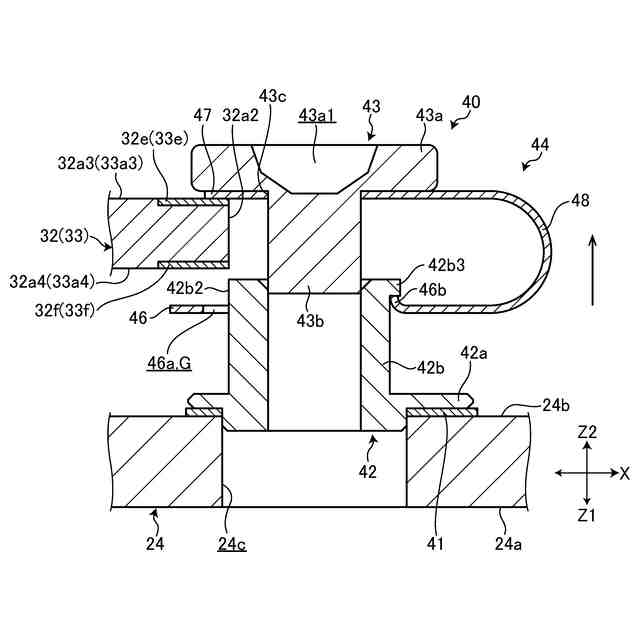

図４Ｂは、図４Ａに示す状態からねじを緩めた側面断面図である。
図４Ｃは、図４Ｂに示す状態からねじを取り外した側面断面図である。
図５は、第１変形例に係る支持構造部の分解斜視図である。
図６Ａは、図５に示す支持構造部で電子モジュールを支持する直前の状態を示す斜視図である。
図６Ｂは、図５に示す支持構造部で電子モジュールを支持した状態を示す斜視図である。
図７は、図５に示す支持構造部で電子モジュールを支持した状態を示す模式的な側面断面図である。
図８は、第２変形例に係る支持構造部の分解斜視図である。
図９Ａは、図８に示す支持構造部で電子モジュールを支持する直前の状態を示す斜視図である。
図９Ｂは、図８に示す支持構造部で電子モジュールを支持した状態を示す斜視図である。
図１０は、図８に示す支持構造部で電子モジュールを支持した状態を示す模式的な側面断面図である。
図１１Ａは、第３変形例に係る支持構造部の分解斜視図である。
図１１Ｂは、図１１Ａに示すキャプチャー部材を筒体に通した状態での斜視図である。
図１１Ｃは、図１１Ｂに示すキャプチャー部材を回転させた状態での斜視図である。
図１２Ａは、図１１Ａに示すキャプチャー部材を筒体に通した状態での平面図である。
図１２Ｂは、図１２Ａに示すキャプチャー部材を回転させた状態での平面図である。
図１３Ａは、第４変形例に係る支持構造部で電子モジュールを支持する直前の状態を示す斜視図である。
図１３Ｂは、図１３Ａに示す支持構造部で電子モジュールを支持した状態を示す斜視図である。
【発明を実施するための形態】
【００１０】
以下、本発明に係る電子機器及び支持構造部について好適な実施の形態を挙げ、添付の図面を参照しながら詳細に説明する。
（【００１１】以降は省略されています）
