公開番号2025090701
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2025037413,2023020056
出願日2025-03-10,2018-02-02
発明の名称NEW RADIOにおける同期信号バースト、信号設計、およびシステムフレーム獲得
出願人インターデイジタルパテントホールディングスインコーポレイテッド
代理人弁理士法人谷・阿部特許事務所
主分類H04L 27/26 20060101AFI20250610BHJP(電気通信技術)
要約【課題】信号バースト、信号設計、および/またはシステムフレーム獲得を同期させる。
【解決手段】同期信号(SS)ブロックまたはバーストが受信されることがある。SSブロックまたはバーストは、プライマリ同期信号(PSS)、セカンダリ同期信号(SSS)、および/または物理ブロードキャストチャネル(PBCH)を含んでよい。第1のセルIDが決定されることがあり、および/または複数のSSS系列が生成されることがある。m0値(たとえば、第1の循環シフト)は、たとえば、生成された複数のSSS系列に基づいて、m0値のセットから決定されてよい。n1値(たとえば、第2の循環シフト)は、n1値のセットから決定されてよい。第2のセルIDは、たとえば、m0値およびn1値に基づいて、決定されてよい。第3のセルIDは、たとえば、第2のセルIDおよび第1のセルIDに基づいて、決定されてよい。

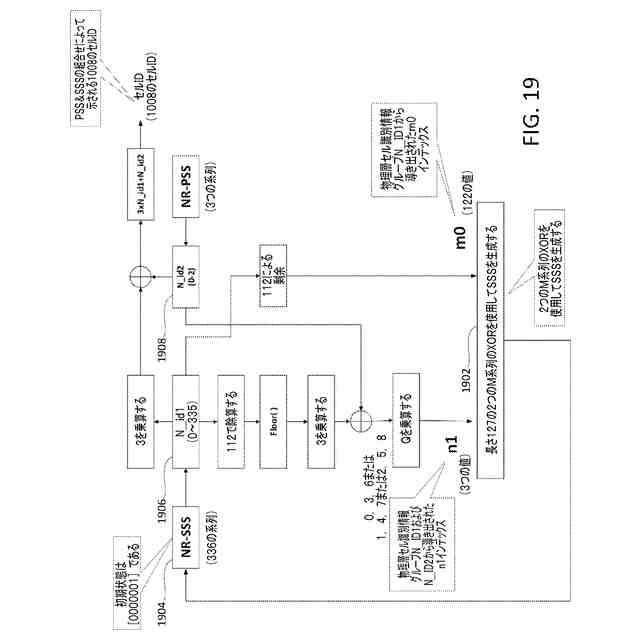

【選択図】図19
特許請求の範囲【請求項１】
基地局（ＢＳ）によって実行される方法であって、
複数の物理ブロードキャストチャネル（ＰＢＣＨ）ペイロードを生成することと、
複数のそれぞれのＰＢＣＨ送信へ前記複数のＰＢＣＨペイロードをエンコードすることであって、各それぞれのＰＢＣＨ送信は、スクランブリング符号を用いてスクランブルされ、各それぞれのＰＢＣＨ送信が、同期信号（ＳＳ）バーストセット内のそれぞれのＳＳブロックを識別するそれぞれのＳＳブロックインデックスを示し、各それぞれのＰＢＣＨ送信は、前記それぞれのＳＳブロックに関連付けられたシステムフレーム番号（ＳＦＮ）の１つまたは複数の最上位ビット（ＭＳＢ）と、前記それぞれのＳＳブロックに関連付けられた前記ＳＦＮの１つまたは複数のそれぞれの最下位ビット（ＬＳＢ）とをさらに示し、前記１つまたは複数のＬＳＢは、前記それぞれのＰＢＣＨ送信に対してそれぞれのスクランブリング符号に関連付けられる、ことと、
前記ＳＳバーストセットを送信することであって、前記ＳＳバーストセットは、複数のＳＳブロックを含み、前記ＳＳバーストセットに含まれている前記複数のＳＳブロックの各々は、プライマリ同期信号（ＰＳＳ）と、セカンダリ同期信号（ＳＳＳ）と、それぞれＰＢＣＨ送信とを含む、ことと
を備えることを特徴とする方法。
続きを表示（約 1,500 文字）【請求項２】
前記ＳＳバーストセットに含まれている前記それぞれのＳＳブロックに関連付けられた前記それぞれのＳＳブロックインデックスが、前記ＳＳバーストセットに含まれている前記それぞれのＳＳブロックの送信時間の順に大きくなることを特徴とする請求項１に記載の方法。
【請求項３】
前記複数のＰＢＣＨ送信の各ＰＢＣＨ送信に対して、前記それぞれのＳＳブロックに対する前記ＳＳブロックインデックスは、前記それぞれのＳＳブロックに含まれている前記ＰＢＣＨ送信のペイロード部分によって示されることを特徴とする請求項１に記載の方法。
【請求項４】
前記複数のＰＢＣＨ送信の各ＰＢＣＨ送信に対して、前記それぞれのＳＳブロックに対する前記ＳＳブロックインデックスは、前記それぞれのＳＳブロックに含まれている前記ＰＢＣＨ送信の暗黙的な特性によって示されることを特徴とする請求項１に記載の方法。
【請求項５】
前記ＰＢＣＨ送信の前記暗黙的な特性は、スクランブルの特性を含むことを特徴とする請求項４に記載の方法。
【請求項６】
前記ＳＳバーストセットに含まれている前記複数のＳＳブロックの各々は、それぞれの送信ビームに関連付けられることを特徴とする請求項１に記載の方法。
【請求項７】
前記ＳＳバーストセットは、ワイヤレス送信／受信ユニット（ＷＴＲＵ）に送信され、前記方法は、前記ＷＴＲＵから、物理ランダムアクセスチャネル（ＰＲＡＣＨ）送信を受信することをさらに備え、前記ＰＲＡＣＨ送信は、前記ＳＳバーストセットに含まれている前記複数のＳＳブロックのうちのどのＳＳブロックが前記ＷＴＲＵによって受信されたかを示すことを特徴とする請求項１に記載の方法。
【請求項８】
前記ＰＲＡＣＨ送信は、ＰＲＡＣＨメッセージ１に対応することを特徴とする請求項７に記載の方法。
【請求項９】
基地局（ＢＳ）であって、
複数の物理ブロードキャストチャネル（ＰＢＣＨ）ペイロードを生成し、
複数のそれぞれのＰＢＣＨ送信へ前記複数のＰＢＣＨペイロードをエンコードし、各それぞれのＰＢＣＨ送信は、スクランブリング符号を用いてスクランブルされ、各それぞれのＰＢＣＨ送信が、同期信号（ＳＳ）バーストセット内のそれぞれのＳＳブロックを識別するそれぞれのＳＳブロックインデックスを示し、各それぞれのＰＢＣＨ送信は、前記それぞれのＳＳブロックに関連付けられたシステムフレーム番号（ＳＦＮ）の１つまたは複数の最上位ビット（ＭＳＢ）と、前記それぞれのＳＳブロックに関連付けられた前記ＳＦＮの１つまたは複数のそれぞれの最下位ビット（ＬＳＢ）とをさらに示し、前記１つまたは複数のＬＳＢは、前記それぞれのＰＢＣＨ送信に対してそれぞれのスクランブリング符号に関連付けられ、
前記ＳＳバーストセットを送信し、前記ＳＳバーストセットは、複数のＳＳブロックを含み、前記ＳＳバーストセットに含まれている前記複数のＳＳブロックの各々は、プライマリ同期信号（ＰＳＳ）と、セカンダリ同期信号（ＳＳＳ）と、それぞれＰＢＣＨ送信とを含む
ように構成されたプロセッサを備えたことを特徴とするＢＳ。
【請求項１０】
前記ＳＳバーストセットに含まれている前記それぞれのＳＳブロックに関連付けられた前記それぞれのＳＳブロックインデックスが、前記ＳＳバーストセットに含まれている前記それぞれのＳＳブロックの送信時間の順に大きくなることを特徴とする請求項９に記載のＢＳ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ＮＥＷＲＡＤＩＯにおける同期信号バースト、信号設計、およびシステムフレーム獲得に関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
相互参照
本出願は、完全に記載されているかのように参照によって本明細書に組み込まれている、２０１７年２月３日に出願された米国仮特許出願第６２／４５４，５２４号、２０１７年５月３日に出願された米国仮特許出願第６２／５００，７５２号、２０１７年６月１４日に出願された米国仮特許出願第６２／５１９，７４５号、および２０１７年９月８日に出願された米国仮特許出願第６２／５５６，１７１号の利益を主張するものである。
【０００３】
台頭しつつある５Ｇシステムのための使用事例の幅広い分類は、ＥｎｈａｎｃｅｄＭｏｂｉｌｅＢｒｏａｄｂａｎｄ（ｅＭＢＢ）、ＭａｓｓｉｖｅＭａｃｈｉｎｅＴｙｐｅＣｏｍｍｕｎｉｃａｔｉｏｎｓ（ｍＭＴＣ）、およびＵｌｔｒａＲｅｌｉａｂｌｅａｎｄＬｏｗＬａｔｅｎｃｙＣｏｍｍｕｎｉｃａｔｉｏｎｓ（ＵＲＬＬＣ）と表すことができる。使用事例の幅広い分類は、ＩＴＵ－Ｒ、ＮＧＭＮ、および３ＧＰＰによって記載される要件に基づくことができる。使用事例は、より高いデータレート、より高いスペクトル効率、低電力、より高いエネルギー効率、より低いレイテンシ、およびより高い信頼性などの１つまたは複数の要件に焦点を当てることがある。７００ＭＨｚから８０ＧＨｚに及ぶ広範囲のスペクトル帯域は、さまざまな展開シナリオのために考慮されてよい。
【発明の概要】
【課題を解決するための手段】
【０００４】
ｎｅｗｒａｄｉｏ（ＮＲ）において信号バースト、信号設計、および／またはシステムフレーム獲得を同期させるためのシステム、手順、および手段が、開示される。同期信号（ＳＳ）ブロックは、ＳＳバーストに基づいて定義されてよく、ＳＳバーストのうちの１つまたは複数は、ＳＳバーストセットを定義してよい。アクティブ化されることになる、有効にされることになる、または送信されることになるＳＳブロックが、決定されることがある。アクティブ化されることになる、有効にされることになる、または送信されることになるＳＳブロックの情報は、別のエンティティに提供される。アクティブ化されることになる、有効にされることになる、または送信されることになるＳＳブロックに基づいて、ＯＦＤＭシンボルインデックス、無線フレーム内のスロットインデックス、無線フレーム番号、および／またはミニスロットインデックスが、識別されてよい。疑似的に同じ場所に設置される（ＱＣＬ）インジケーションおよび／またはレートマッチングインジケーションが提供されることがある（たとえば、ＳＳブロックに提供されることがある）。
【０００５】
同期信号（ＳＳ）バーストが受信されることがある。ＳＳバーストは、プライマリ同期信号（ＰＳＳ）、セカンダリ同期信号（ＳＳＳ）、および／または物理ブロードキャストチャネル（ＰＢＣＨ）を含んでよい。ＰＳＳによって（たとえば、その中で）搬送される第１のセルＩＤが、決定されてよい。複数のＳＳＳ系列は、たとえば、第１のＭ系列および第２のＭ系列に基づいて、生成されてよい。ｍ０値（たとえば、第１の循環シフト）は、たとえば、生成された複数のＳＳＳ系列に基づいて、ｍ０値のセット（たとえば、循環シフトの第１のセット）から決定されてよい。ｎ１値（たとえば、第２の循環シフト）は、ｎ１値のセット（たとえば、循環シフトの第２のセット）から決定されてよい。ＳＳＳによって（たとえば、その中で）搬送された第２のセルＩＤは、たとえば、ｍ０値およびｎ１値に基づいて、決定されてよい。第３のセルＩＤは、たとえば、ＳＳＳによって搬送された第２のセルＩＤおよびＰＳＳによって搬送された第１のセルＩＤに基づいて、決定されてよい。
【０００６】

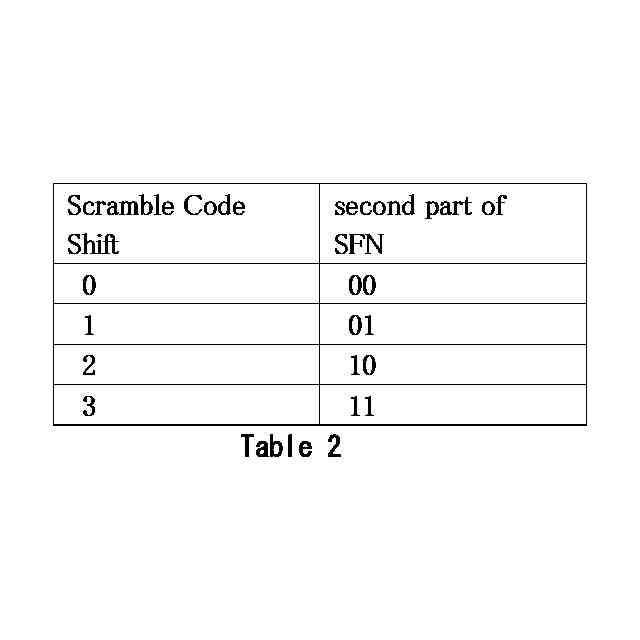

システムフレーム番号（ＳＦＮ）の一部分は、スクランブリング符号に基づいて決定されてよい。スクランブリング符号は、第３のセルＩＤに基づいてよい。ＳＦＮの一部分（たとえば、別の部分）が、ＳＳバースト内で獲得されてよい。ＳＦＮ（たとえば、ＳＦＮ全体）は、たとえば、ＳＦＮの決定された部分とＳＳバースト内で獲得されたＳＦＮの部分が同じであることに基づいて、決定されてよい。
【図面の簡単な説明】
【０００７】
より詳細な理解は、添付の図面に関連する例として与えられる、以下の説明から得られる。
【０００８】
１つまたは複数の開示される実施形態が実施できる例示的な通信システムを例示するシステム図である。
実施形態による、図１Ａにおいて例示される通信システム内で使用することができる例示的なワイヤレス送信／受信ユニット（ＷＴＲＵ）を例示するシステム図である。
実施形態による、図１Ａにおいて例示される通信システム内で使用することができる例示的な無線アクセスネットワーク（ＲＡＮ）および例示的なコアネットワーク（ＣＮ）を例示するシステム図である。
実施形態による、図１Ａにおいて例示される通信システム内で使用することができるさらなる例示的なＲＡＮおよびさらなる例示的なＣＮを例示するシステム図である。
例示的な同期信号（ＳＳ）バーストセット構成および構造を示す図である。
別の例示的なＳＳバーストセット構成および構造を示す図である。
別の例示的なＳＳバーストセット構成および構造を示す図である。
例示的なシステムフレーム番号獲得を示すフローチャートである。
別の例示的なシステムフレーム番号獲得を示すフローチャートである。
例示的な多段階システムフレーム番号獲得（３段階）を示すフローチャートである。
例示的な多段階システムフレーム番号獲得（４段階）を示すフローチャートである。
別の例示的な多段階システムフレーム番号獲得を示すフローチャートである。
システムフレーム番号（ＳＦＮ）の最上位ビット（ＭＳＢ）および複数の最下位ビット（ＬＳＢ）を検出し、復号化し、連結して、および組み合わせることによる例示的なＳＦＮ獲得を示す図である。
ＳＦＮの複数のパートを検出し、復号化し、連結して、および組み合わせることによる例示的なＳＦＮ獲得を示す図である。
確認１を用いた、例示的なシステムフレーム番号獲得を示すフローチャートである。
確認２を用いた、例示的なシステムフレーム番号獲得を示すフローチャートである。
周期性適応を用いた、システムフレーム獲得のための例示的なフローを示すフローチャートである。
周期性適応を用いた、システムフレーム獲得のための例示的なフローを示すフローチャートである。
ＺＣ２５５系列のための例示的なスイーピングルート（sweeping root）を示すグラフである。
ＺＣ１２７系列のための例示的なスイーピングルートを示すグラフである。
例示的なＳＳ系列を示す図である。
別の例示的なＳＳ系列を示す図である。
別の例示的なＳＳ系列を示す図である。
例示的なｎｅｗｒａｄｉｏ（ＮＲ）－セカンダリ同期信号（ＳＳＳ）系列設計を示す図である。
同期信号（ＳＳ）ブロックのための例示的な疑似的に同じ場所に設置される（ＱＣＬ）インジケーションを示す図である。
ＳＳブロックのための別の例示的なＱＣＬインジケーションを示す図である。
【発明を実施するための形態】
【０００９】
次に、例示的な実施形態の詳細な説明が、さまざまな図を参照しながら説明される。本明細書は、可能な実装形態の詳細な例を提供するが、詳細は、例示的なものであり、決して本出願の範囲を制限することを意図したものではないことが留意されるべきである。
【００１０】
図１Ａは、１つまたは複数の開示される実施形態が実施できる例示的な通信システム１００を例示する図である。通信システム１００は、音声、データ、ビデオ、メッセージ、ブロードキャストなどのコンテンツを複数のワイヤレスユーザに提供する多重アクセスシステムである。通信システム１００は、複数のワイヤレスユーザが、ワイヤレス帯域幅を含むシステムリソースの共有を通じて、そのようなコンテンツにアクセスすることを可能にすることができる。たとえば、通信システム１００は、符号分割多重アクセス（ＣＤＭＡ）、時分割多重アクセス（ＴＤＭＡ）、周波数分割多重アクセス（ＦＤＭＡ）、直交ＦＤＭＡ（ＯＦＤＭＡ）、シングルキャリアＦＤＭＡ（ＳＣ－ＦＤＭＡ）、ゼロテールユニークワードＤＦＴ拡散ＯＦＤＭ（ＺＴＵＷＤＴＳ－ｓＯＦＤＭ）、ユニークワードＯＦＤＭ（ＵＷ－ＯＦＤＭ）、リソースブロックフィルタードＯＦＤＭ、フィルタバンクマルチキャリア（ＦＢＭＣ）などの１つまたは複数のチャネルアクセス方法を用いることができる。
（【００１１】以降は省略されています）
