公開番号2025090428
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205636
出願日2023-12-05
発明の名称ブレース構造
出願人株式会社竹中工務店
代理人弁理士法人太陽国際特許事務所
主分類E04H 9/02 20060101AFI20250610BHJP(建築物)
要約【課題】ブレースの座屈を抑制しつつ、ブレースの構造を単純化することを目的とする。
【解決手段】ブレース構造は、一対の柱22と、一対の柱22に架設される上側大梁24及び下側大梁26と、を有する外周柱梁架構20と、外周柱梁架構20の構面外に配置され、上側大梁24と対向する上側構面外梁40と、一端部が一対の柱22にそれぞれ接合され、他端部が上側構面外梁40の材軸方向の中間部40Mに当該材軸方向に間隔を空けて接合される一対の偏心ブレース50と、を備える。

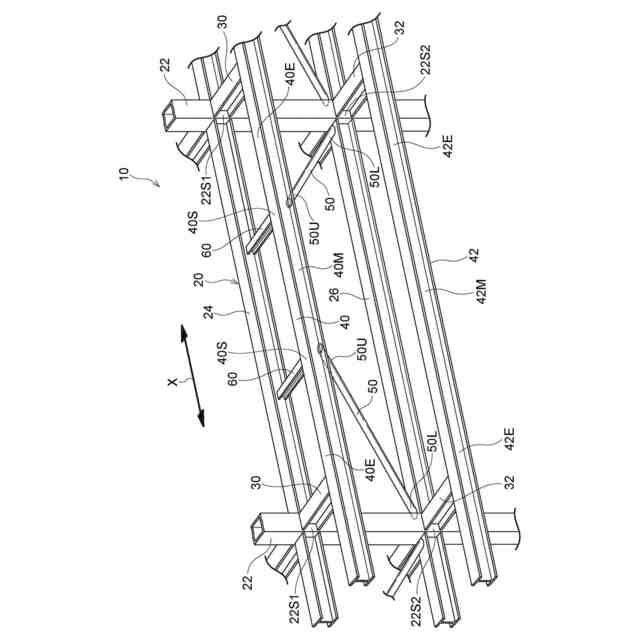

【選択図】図1
特許請求の範囲【請求項１】
一対の柱と、一対の前記柱に架設される上下の大梁と、を有する柱梁架構と、
前記柱梁架構の構面外に配置され、前記大梁と対向する構面外梁と、
一端部が一対の前記柱にそれぞれ接合され、他端部が前記構面外梁の材軸方向の中間部に該材軸方向に間隔を空けて接合される一対の偏心ブレースと、
を備えるブレース構造。
続きを表示（約 160 文字）【請求項２】
前記構面外梁の前記中間部における前記偏心ブレースの前記他端部との接合部と、前記大梁とに架設される小梁を備える、
請求項１に記載のブレース構造。
【請求項３】
前記構面外梁は、一対の前記柱からそれぞれ跳ね出す跳出し梁に支持される、
請求項１又は請求項２に記載のブレース構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ブレース構造に関する。
続きを表示（約 900 文字）【背景技術】
【０００２】
施工時に、建物から跳ね出す跳出し部を、方杖で一時的に支持する建物の施工方法が知られている（例えば、特許文献１参照）。
【０００３】
また、柱と、片持ち屋根梁とに斜めに架設されるオイルダンパを備える制振構造がある（例えば、特許文献２参照）。
【０００４】
また、建物から離れる方向に傾斜する傾斜壁部を有するベランダ構造がある（例えば、特許文献３参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１７－２１４７９１号公報
特開２０２３－０９６２４７号公報
特開２０２３－０５８０２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、ブレースに座屈補剛材が設けられた座屈補剛ブレースが知られている。この座屈補剛ブレースでは、地震時におけるブレースの座屈が抑制されるため、耐震性能を確保することができる。
【０００７】
しかしながら、ブレースに座屈補剛材を設けると、ブレースの構造が複雑化する可能性がある。
【０００８】
本発明は、上記の事実を考慮し、ブレースの座屈を抑制しつつ、ブレースの構造を単純化することを目的とする。
【課題を解決するための手段】
【０００９】

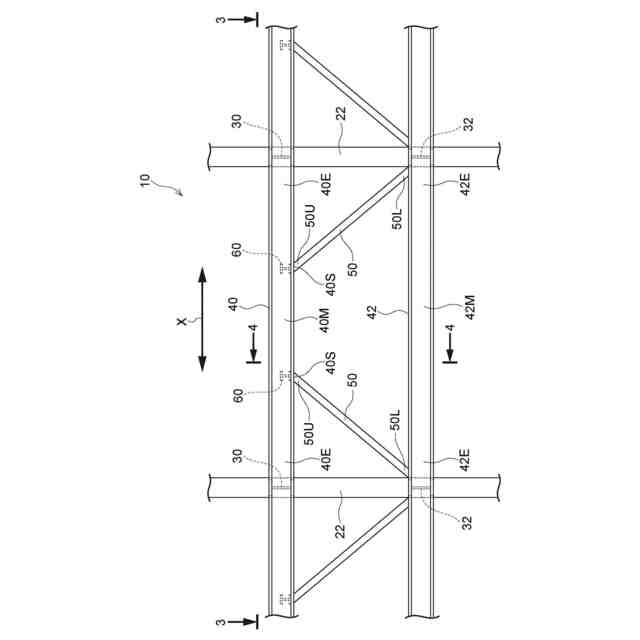

請求項１に記載のブレース構造は、一対の柱と、一対の前記柱に架設される上下の大梁と、を有する柱梁架構と、前記柱梁架構の構面外に配置され、前記大梁と対向する構面外梁と、一端部が一対の前記柱にそれぞれ接合され、他端部が前記構面外梁の材軸方向の中間部に該材軸方向に間隔を空けて接合される一対の偏心ブレースと、を備える。
【００１０】

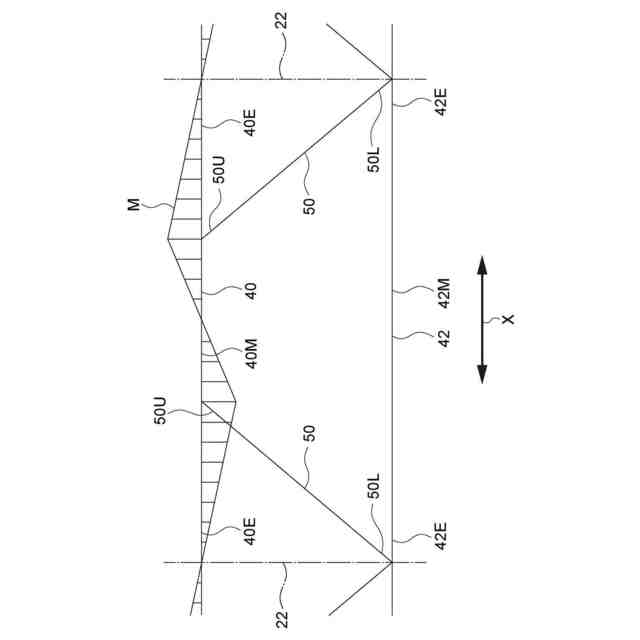

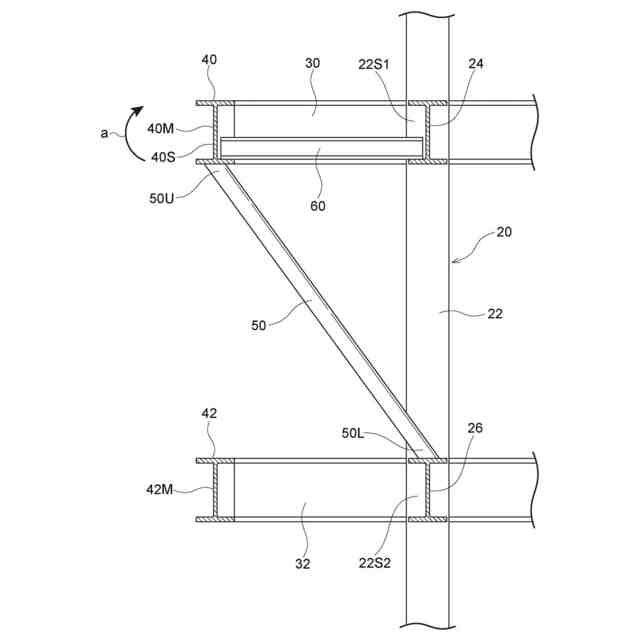

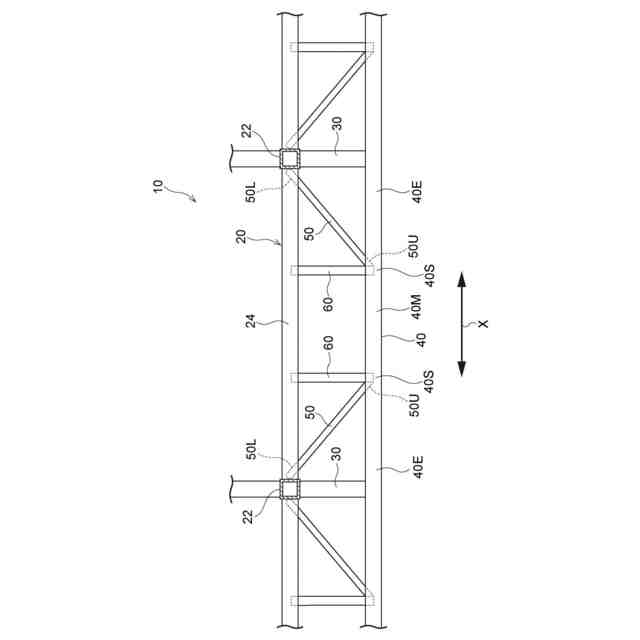

請求項１に係るブレース構造によれば、柱梁架構は、一対の柱と、一対の柱に架設される上下の大梁とを有する。この柱梁架構の構面外には、大梁と対向する構面外梁が配置される。構面外梁は、柱梁架構の大梁と対向する。
（【００１１】以降は省略されています）
