特許ウォッチ

公開番号2025090381
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205579
出願日2023-12-05
発明の名称車両用灯具
出願人株式会社小糸製作所
代理人弁理士法人シリウスIP,個人
主分類F21S 45/60 20180101AFI20250610BHJP(照明)
要約【課題】アウターカバーの外観不良を低減する新たな技術を提供する。

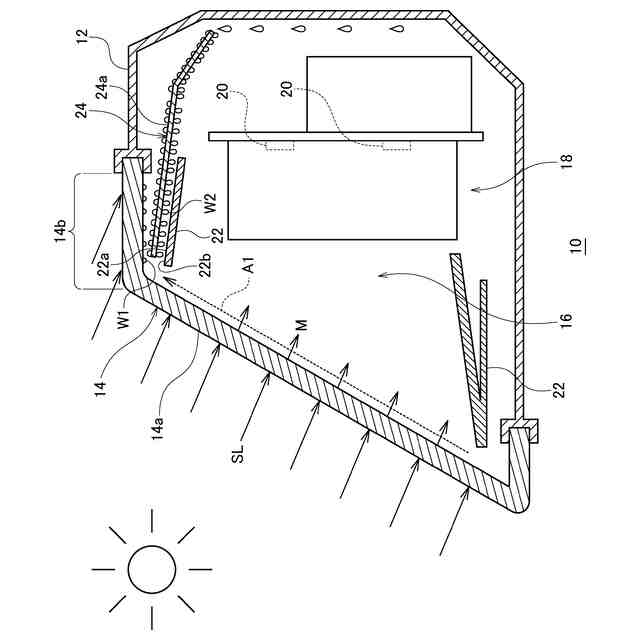

【解決手段】車両用灯具10は、ランプボディ12と、ランプボディの開口を覆うことで灯室を形成するアウターカバー14と、灯室16の内部に収容された灯具ユニット18と、灯室16の内部に配置され、放出された水分が結露する結露部材24と、を備える。アウターカバー14は、灯具ユニット18から出射した光が透過する正面部14aと、正面部14aの上部から後方に向かって延伸する延伸部14bと、を有する。結露部材24は、放出された水分Mが延伸部14bに向かう経路の少なくとも一部を遮蔽するように配置されている。
【選択図】図1
特許請求の範囲【請求項１】
ランプボディと、
前記ランプボディの開口を覆うことで灯室を形成するアウターカバーと、
前記灯室の内部に収容された灯具ユニットと、
灯室の内部に配置され、放出された水分が結露する結露部材と、を備え、
前記アウターカバーは、前記灯具ユニットから出射した光が透過する正面部と、前記正面部の上部から後方に向かって延伸する延伸部と、を有し、
前記結露部材は、放出された前記水分が前記延伸部に向かう経路の少なくとも一部を遮蔽するように配置されていることを特徴とする車両用灯具。
続きを表示（約 530 文字）【請求項２】
前記灯具ユニットが発する熱を放熱する放熱部を更に備え、
前記結露部材は、前記放熱部の上方に配置され、前記放熱部が放熱した熱を後方から前方へ向かわせる整流板として機能することを特徴とする請求項１に記載の車両用灯具。
【請求項３】
前記灯室の内部に配置され、前記正面部を外側から見て視認できる意匠部材を更に備え、
前記結露部材は、前記延伸部と前記意匠部材の上縁部との間に配置されていることを特徴とする請求項１又は２に記載の車両用灯具。
【請求項４】
前記結露部材は、前記意匠部材の上縁部の先端より後方に配置されていることを特徴とする請求項３に記載の車両用灯具。
【請求項５】
前記結露部材は、前方から後方に向かって下がる傾斜面を有することを特徴とする請求項１又は２に記載の車両用灯具。
【請求項６】
前記アウターカバーは、ポリカーボネート樹脂又はアクリル樹脂からなることを特徴とする請求項１又は２に記載の車両用灯具。
【請求項７】
前記アウターカバーは、灯室側の内面に防曇コーティングが塗布されていることを特徴とする請求項１又は２に記載の車両用灯具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用灯具に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
車両用灯具のアウターカバーの表面温度が灯室内の露点よりも低い場合、アウターカバーの内面に結露が生じる。夜間に車両用灯具が冷却され、朝方に車両用灯具に太陽光が照射されると、太陽光はアウターカバーを素通りして、灯室内の部材を温める。このようにして灯室内の温度が高くなると、灯室内の部材が吸収した水分が放出され、灯室内の湿度が高くなる。この結果、低温のアウターカバーの内面に結露が生じやすい。
【０００３】
このようにアウターカバーの内面に結露が生じると外観を損なうことがあるので、アウターカバーの内面に、濡れ性の良い膜（防曇コーティング）を設ける技術が知られている（例えば特許文献１参照）。この防曇コーティングは、水蒸気が結露するときに、その上に水膜を形成させることで曇りを防止している。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－１８２４１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、朝方に太陽光が水平方向に近い角度で車両用灯具に入射されると、アウターカバーの正面部から太陽光が灯具内部に入射して内部の構成部品が温められる。構成部品が樹脂の場合、内部から水分が気化して灯室内に放出されることがある。放出された水分は灯室で相対的に低温の箇所で結露することがあり、例えば、アウターカバーの上部の水平部は朝の太陽光では温められにくく、放出された水分が結露する可能性がある。結露した水分が一定量蓄積されて自重で水平部から正面部に伝わり垂れ落ちると、結露した水分が再び気化しても、外観上垂れた軌跡の跡が残ることがある。
【０００６】
本発明はこうした状況に鑑みてなされたものであり、その例示的な目的の一つは、アウターカバーの外観不良が低減された新たな車両用灯具を提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明のある態様の車両用灯具は、ランプボディと、ランプボディの開口を覆うことで灯室を形成するアウターカバーと、灯室の内部に収容された灯具ユニットと、灯室の内部に配置され、放出された水分が結露する結露部材と、を備える。アウターカバーは、灯具ユニットから出射した光が透過する正面部と、正面部の上部から後方に向かって延伸する延伸部と、を有する。結露部材は、放出された水分が延伸部に向かう経路の少なくとも一部を遮蔽するように配置されている。
【０００８】
この態様によると、放出された水分が延伸部に到達する前に結露部材で結露することで、延伸部で結露する量が低減される。その結果、延伸部で結露した水滴がアウターカバーの正面部に垂れ落ちる状況が改善される。
【０００９】

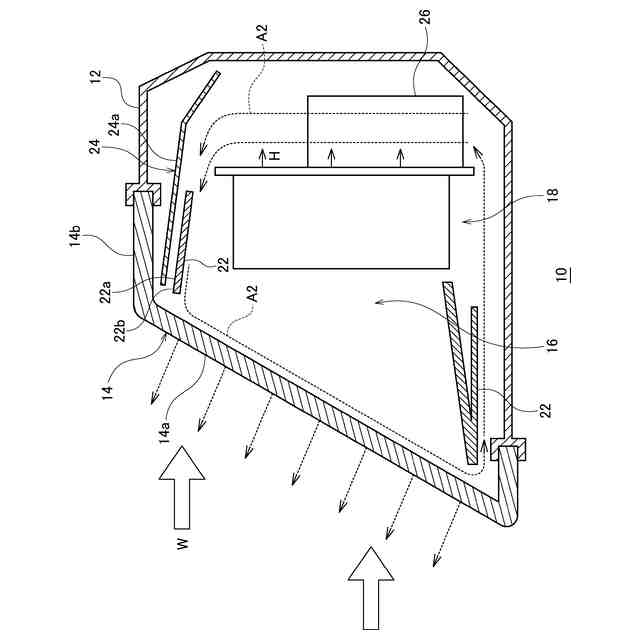

灯具ユニットが発する熱を放熱する放熱部を更に備えてもよい。結露部材は、放熱部の上方に配置され、放熱部が放熱した熱を後方から前方へ向かわせる整流板として機能してもよい。これにより、結露部材は、放熱部が放熱した熱を冷やすとともに、熱交換により温度が上がることで結露しにくくなる。
【００１０】
灯室の内部に配置され、正面部を外側から見て視認できる意匠部材を更に備えてもよい。結露部材は、延伸部と意匠部材の上縁部との間に配置されていてもよい。これにより、結露部材が外側から見えにくくなる。
（【００１１】以降は省略されています）
