特許ウォッチ

公開番号2025089395
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2025046741,2023212298
出願日2025-03-21,2015-04-15
発明の名称粘着剤組成物、タッチパネル用粘着フィルム、粘着剤層付き光学フィルム
出願人ZACROS株式会社
代理人個人,個人,個人
主分類C09J 133/04 20060101AFI20250605BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】カバーガラスに配設された枠印刷への段差追従性が良好であり、カバーガラスとセンサーガラスとを貼り合わせる場合でも、優れた段差追従性と、耐久性とを兼ね備えた粘着剤組成物を提供する。
【解決手段】アルキル基の炭素数がC1～C14のアルキルアクリレートモノマーと、分岐構造アルキル基含有モノマーと、窒素含有ビニルモノマーと、からなるモノマー群から選択された合計100重量部と、水酸基含有共重合性ビニルモノマーを0.1～10.0重量部と、を脂環族含有モノマーを含有せずに共重合したアクリル系ポリマーの酸価が1以下であり、前記モノマー群から選択された少なくとも1種以上のモノマーの合計100重量部に対して、前記架橋剤としてイソシアネート化合物を0.01～3.0重量部と、前記シランカップリング剤を0.01～2.0重量部との割合で含有してなる粘着剤組成物。
【選択図】なし
特許請求の範囲【請求項１】
アクリル系ポリマーと、架橋剤と、シランカップリング剤とを含む粘着剤組成物であり、
前記アクリル系ポリマーが、
（Ａ）アルキル基の炭素数がＣ１～Ｃ１４のアルキルアクリレートモノマーと、
（Ｃ）分岐構造アルキル基含有モノマーと、
（Ｄ）窒素含有ビニルモノマーと、からなるモノマー群から選択された少なくとも１種以上のモノマーの合計１００重量部と、
（Ｅ）水酸基含有共重合性ビニルモノマーの少なくとも１種以上の合計を０．１～１０．０重量部と、を脂環族含有モノマーを含有せずに共重合して得られた共重合体であり、
前記（Ａ）アルキル基の炭素数がＣ１～Ｃ１４のアルキルアクリレートモノマーのアルキル基が直鎖状であり、
前記（Ｃ）分岐構造アルキル基含有モノマーが、アルキル基の炭素数がＣ１～Ｃ１８の分岐構造アルキル（メタ）アクリレートモノマーであり、
前記（Ｅ）水酸基含有共重合性ビニルモノマーが、８－ヒドロキシオクチル（メタ）アクリレート、６－ヒドロキシヘキシル（メタ）アクリレート、４－ヒドロキシブチル（メタ）アクリレート、２－ヒドロキシエチル（メタ）アクリレート、からなる化合物群の中から選択された少なくとも１種以上であり、
前記アクリル系ポリマーの酸価が１以下であり、
前記粘着剤組成物が、前記モノマー群から選択された少なくとも１種以上のモノマーの合計１００重量部に対して、前記架橋剤としてイソシアネート化合物を０．０１～３．０重量部と、前記シランカップリング剤を０．０１～２．０重量部との割合で含有してなることを特徴とする粘着剤組成物。
続きを表示（約 190 文字）【請求項２】
基材の片面上に、請求項１に記載の粘着剤組成物を架橋してなる粘着剤層が積層されてなり、前記粘着剤層のゲル分率が４０～７５％である、タッチパネル用粘着フィルム。
【請求項３】
光学フィルムの少なくとも一方の面に、請求項１に記載の粘着剤組成物を架橋してなる粘着剤層が積層されてなり、前記粘着剤層のゲル分率が４０～７５％である、粘着剤層付き光学フィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タッチパネル部材のカバーガラス（またはタッチセンサーガラス）とセンサーガラス（またはセンサーフィルム）との貼り合わせ用に用いられる粘着剤層及び粘着フィルムに関する。さらに詳細には、カバーガラスに配設された枠印刷への段差追従性が良好であり、カバーガラスとセンサーガラスとを貼り合わせる場合でも、優れた段差追従性と、耐久性とを兼ね備えた光学用粘着剤層及びそれを用いた、タッチパネル用粘着フィルム、粘着剤層付き光学フィルムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
タッチパネルが適用されるディスプレイ（表示装置）としては、液晶ディスプレイ（ＬＣＤ）、エレクトロルミネッセンスディスプレイ（無機ＥＬ、有機ＥＬ）などが挙げられ、そのタッチパネルが利用される具体的な電子機器としては、液晶テレビ、携帯端末、携帯電話、電子ペーパー、電子書籍端末、パソコンなどが挙げられる。
【０００３】
例えば、特許文献１には、液晶装置やタッチパネルにおいて、遮光層の段差を有する透光部材を表示面の上に接着するため、耐衝撃性と厚みのある粘着剤層と、気泡の入り込みにくい接着剤層とを併用することが記載されている。
また、特許文献２には、環状オレフィン系樹脂、飽和ポリイソブチレン樹脂、アクリル樹脂、光開始剤等を含有する透明粘着シートを用いて、タッチパネルとガラス板等の表面保護層との間を貼付する方法が記載されている。
また、特許文献３には、アルケニル基を有するポリオキシアルキレン系重合体、ヒドロシリル基を有する化合物、ヒドロシリル化触媒等を含有する透明粘着シートを用いて、タッチパネルと保護透明板との間を接着する方法が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－０９８３２４号公報
特開２０１０－０７２４７１号公報
特開２０１０－０９７０７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の表示装置では、タッチパネルの表面に透光部材を接着剤層及び粘着剤層を介して貼り合わせるのは、粘着剤層のみを使用する場合に比べて、余分な手間を要することからコスト上昇の原因となり、安価な表示装置には採用できないという問題があった。また、特許文献１に記載の表示装置では、液晶装置の外周を囲むような厚さが５～１０μｍ程度の遮光層が形成されているが、遮光層の印刷段差の影響が及ばないように、遮光層の枠内に、接着剤層及び粘着剤層の領域が配設されている。
【０００６】
また、特許文献２には、特定の貯蔵弾性率を有する粘着剤層を介して、タッチパネルの表面に、光遮光層を有する表面保護層を貼り合わせることが開示されている。この粘着剤層を使用すると気泡を生じないとしているが、表面保護層をタッチパネルに貼り合わせた後、表面保護層、もしくは、タッチパネルの反対側から紫外線照射して、粘着剤を硬化させることから、光遮光層の裏側に紫外線が充分に照射されないという問題があった。
【０００７】
また、特許文献３には、特定のせん断貯蔵弾性率とゲル分率とを有する透明粘着シートを介して、タッチパネルの表面に、黒色印刷層を有する保護透明板を貼り合わせることが開示されている。特許文献３の透明粘着シートを使用すれば、液晶表示パネルと保護透明板との接着面において発泡が生じないとしている。しかし、透明粘着シートを介して、透明プラスチックからなる保護透明板を液晶パネルに接着しているため、黒色印刷層の段差が生じている隅部において、気泡が残ることを避けることができないという問題があった。
【０００８】
本発明は、カバーガラスに配設された枠印刷への段差追従性が良好であり、カバーガラスとセンサーガラスとを貼り合わせる場合でも、優れた段差追従性と、耐久性とを兼ね備えた光学用粘着剤層及びそれを用いた粘着フィルムを提供することを課題とする。
【課題を解決するための手段】
【０００９】
前記課題を解決するため、本発明者らは、鋭意検討した結果、粘着剤層のゲル分率、および粘着剤層にせん断力をかけた時の歪値が、所定の範囲である場合、優れた段差追従性と、耐久性とを兼ね備えていることを見出した。本発明は、粘着剤層のゲル分率が４０～７５％であり、粘着剤層を１０００μｍの厚みに積層して測定した、１Ｈｚ、１００℃での貯蔵弾性率が１０００００（１０の５乗）Ｐａ以下であり、荷重１Ｎでせん断力５００Ｐａを３０分間かけ続けた時の歪が１５％以上であり、かつ、その後の歪回復力が５０％以上である粘着剤層とすることを技術思想としている。
【００１０】
前記課題を解決するため、本発明は、アクリル系ポリマーと、架橋剤と、を含む粘着剤組成物を架橋してなる粘着剤層であり、前記アクリル系ポリマーが、アルキル基の炭素数がＣ１～Ｃ１４のアルキルアクリレートモノマーと、脂環族含有モノマーと、分岐構造アルキル基含有モノマーと、窒素含有ビニルモノマーと、からなるモノマー群から選択された少なくとも１種以上のモノマーと、水酸基含有共重合性ビニルモノマーとを共重合して得られた共重合体であり、前記アクリル系ポリマーが、前記モノマー群から選択された少なくとも１種以上のモノマーの合計１００重量部に対して、前記水酸基含有共重合性ビニルモノマーを０．１～１０．０重量部を含有し、前記粘着剤層のゲル分率が４０～７５％であり、前記粘着剤層を１０００μｍの厚みに積層して測定した、１Ｈｚ、１００℃での貯蔵弾性率が１０００００Ｐａ以下であり、荷重１Ｎでせん断力５００Ｐａを３０分間かけ続けた時の歪が１５％以上であり、かつ、その後の歪回復力が５０％以上であることを特徴とする粘着剤層を提供する。

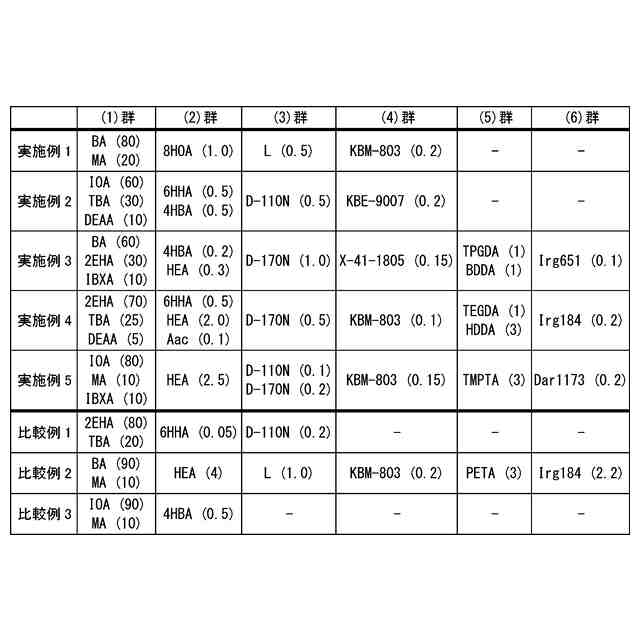

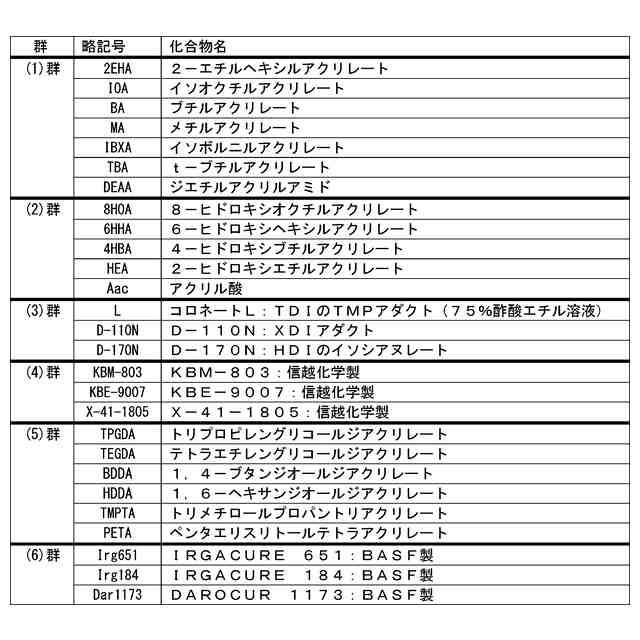

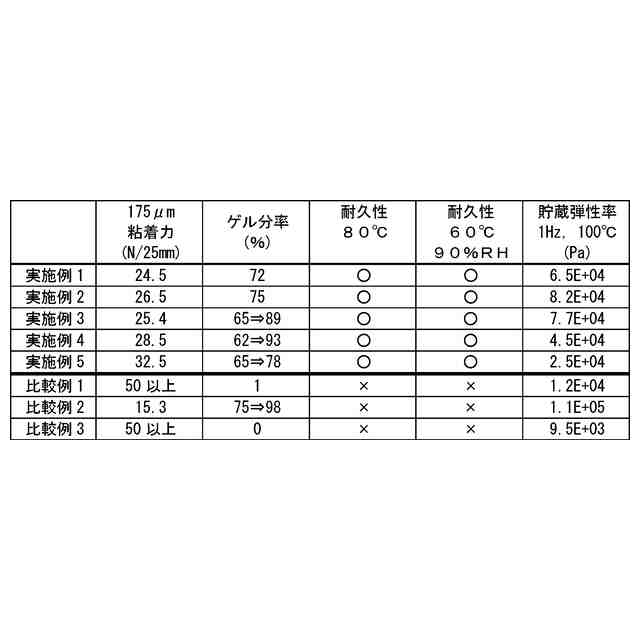

（【００１１】以降は省略されています）

関連特許
