公開番号2025088080
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202530
出願日2023-11-30
発明の名称古紙再生情報の管理方法、及び古紙再生システム
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G06Q 10/30 20230101AFI20250604BHJP(計算;計数)
要約【課題】古紙再生システムの使用者は、シート再生を実施した結果が環境改善に貢献していることを把握し難い。
【解決手段】古紙再生情報の管理方法は、管理サーバー、古紙再生装置、及びシュレッダーを備える古紙再生システムでの古紙再生情報の管理方法であって、前記シュレッダーは、複数の紙片を生成し、前記古紙再生装置は、前記シュレッダーで生成された前記紙片をシートに再生し、前記シートの生成量を計測し、前記生成量を前記管理サーバーに送信し、前記管理サーバーは、所定期間内に前記古紙再生装置から送信される前記生成量の累積値を算出し、前記累積値と予め定められた生成目標値とを比較し、前記累積値が前記生成目標値に到達した場合に、前記生成目標値に到達したことを示すユーザー通知情報を前記シュレッダー及び前記古紙再生装置に通知する。
【選択図】図8
特許請求の範囲【請求項１】
管理サーバー、古紙再生装置、及びシュレッダーを備える古紙再生システムでの古紙再生情報の管理方法であって、
前記シュレッダーは、
古紙を細断することによって、複数の紙片を生成し、
前記古紙再生装置は、
前記シュレッダーで生成された前記紙片をシートに再生し、
再生された前記シートの生成量を計測し、
前記生成量を前記管理サーバーに送信し、
前記管理サーバーは、
所定期間内に前記古紙再生装置から送信される前記生成量の累積値を算出し、
前記累積値と予め定められた生成目標値とを比較し、
前記累積値が前記生成目標値に到達した場合に、前記生成目標値に到達したことを示すユーザー通知情報を前記シュレッダー及び前記古紙再生装置に通知する、
古紙再生情報の管理方法。
続きを表示（約 1,000 文字）【請求項２】
前記シュレッダーは、表示パネルを有し、
前記シュレッダーは、前記ユーザー通知情報を受信し、前記ユーザー通知情報を前記表示パネルに表示させる、
請求項１に記載の古紙再生情報の管理方法。
【請求項３】
前記古紙再生装置は、ディスプレイを有し、
前記古紙再生装置は、前記管理サーバーから送信される前記ユーザー通知情報を受信し、前記ユーザー通知情報を前記ディスプレイに表示させる、
請求項１に記載の古紙再生情報の管理方法。
【請求項４】
前記古紙再生システムは、前記管理サーバーと通信接続する通信端末を備え、
前記管理サーバーは、前記通信端末に前記ユーザー通知情報を通知し、
前記通信端末は、前記ユーザー通知情報を受信する、
請求項１に記載の古紙再生情報の管理方法。
【請求項５】
管理サーバー、前記管理サーバーにネットワークを介して通信接続される古紙再生装置、及び前記管理サーバーに前記ネットワークを介して接続されるシュレッダーを備える古紙再生システムであって、
前記シュレッダーは、
古紙を細断して複数の紙片を生成する細断部と、
前記管理サーバーと前記ネットワークを介して通信接続する第１通信部と、を有し、
前記古紙再生装置は、
前記シュレッダーで生成される複数の前記紙片をシートに再生する製紙ユニットと、
前記シートの生成量を計測するカウンターと、
前記ネットワークを介して前記生成量を前記管理サーバーに送信する第２通信部と、を有し、
前記管理サーバーは、
前記ネットワークを介して前記シュレッダー及び前記古紙再生装置と通信接続する第３通信部と、
前記古紙再生装置で再生される前記シートの所定期間内の生成目標値を記憶する記憶部と、
前記古紙再生装置から前記所定期間内に送信される前記生成量の累積値を算出し、前記累積値と前記生成目標値とを比較する制御部と、を有し、
前記累積値が前記生成目標値に到達した場合に、
前記制御部は、前記生成目標値に到達したことを示すユーザー通知情報を生成し、
前記第３通信部は、前記ユーザー通知情報を前記シュレッダーの前記第１通信部及び前記古紙再生装置の前記第２通信部に送信する、
古紙再生システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、古紙再生情報の管理方法、及び古紙再生システムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
古紙を再生するシート製造システムが知られている。特許文献１に記載されるシート製造システムは、第１の装置と、第２の装置と、分析サーバーと、を備える。第１の装置は、古紙に粗砕等を行う粗砕・解繊装置である。第２の装置は、シートを製造するシート製造装置である。分析サーバーは、第１の装置及び第２の装置の動作履歴の情報を収集し、記憶する。分析サーバーの管理者は、分析サーバーが収集した情報に基づいて、第１の装置及び第２の装置の配置が適正か否かを判断する。
【先行技術文献】
【特許文献】
【０００３】
２０１８－１６８４９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
シート製造システムの使用者は、シート再生を実施した結果が環境改善に貢献していることを把握し難い。
【課題を解決するための手段】
【０００５】
本開示の古紙再生情報の管理方法は、管理サーバー、古紙再生装置、及びシュレッダーを備える古紙再生システムでの古紙再生情報の管理方法であって、前記シュレッダーは、古紙を細断することによって、複数の紙片を生成し、前記古紙再生装置は、前記シュレッダーで生成された前記紙片をシートに再生し、再生された前記シートの生成量を計測し、前記生成量を前記管理サーバーに送信し、前記管理サーバーは、所定期間内に前記古紙再生装置から送信される前記生成量の累積値を算出し、前記累積値と予め定められた生成目標値とを比較し、前記累積値が前記生成目標値に到達した場合に、前記生成目標値に到達したことを示すユーザー通知情報を前記シュレッダー及び前記古紙再生装置に通知する。
【０００６】
本開示の古紙再生システムは、管理サーバー、前記管理サーバーにネットワークを介して通信接続される古紙再生装置、及び前記管理サーバーに前記ネットワークを介して接続されるシュレッダーを備える古紙再生システムであって、前記シュレッダーは、古紙を細断して複数の紙片を生成する細断部と、前記管理サーバーと前記ネットワークを介して通信接続する第１通信部と、を有し、前記古紙再生装置は、前記シュレッダーで生成される複数の前記紙片をシートに再生する製紙ユニットと、前記シートの生成量を計測するカウンターと、前記ネットワークを介して前記生成量を前記管理サーバーに送信する第２通信部と、を有し、前記管理サーバーは、前記ネットワークを介して前記シュレッダー及び前記古紙再生装置と通信接続する第３通信部と、前記古紙再生装置で再生される前記シートの所定期間内の生成目標値を記憶する記憶部と、前記古紙再生装置から前記所定期間内に送信される前記生成量の累積値を算出し、前記累積値と前記生成目標値とを比較する制御部と、を有し、前記積算値が前記生成目標値に到達した場合に、前記制御部は、前記生成目標値に到達したことを示すユーザー通知情報を生成し、前記第３通信部は、前記ユーザー通知情報を前記シュレッダーの前記第１通信部及び前記古紙再生装置の前記第２通信部に送信する。
【図面の簡単な説明】
【０００７】
古紙再生システムの概略構成を示す図。
シート製造装置の概略構成を示す図。

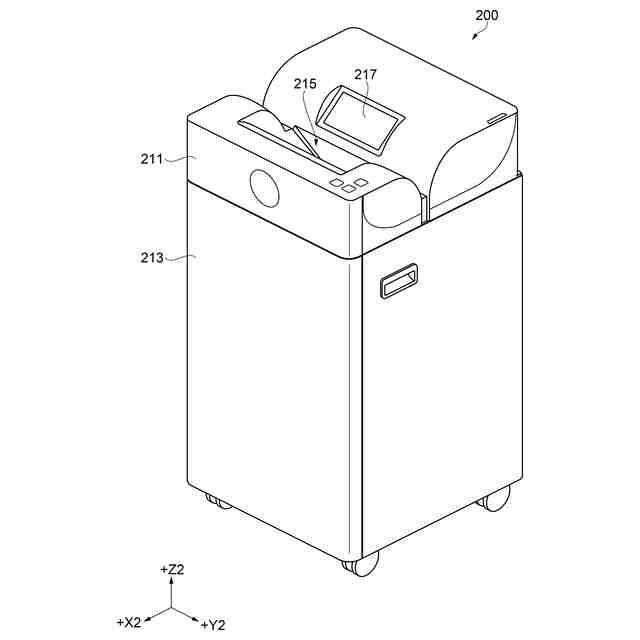

古紙シュレッダーの外観構成を示す図。

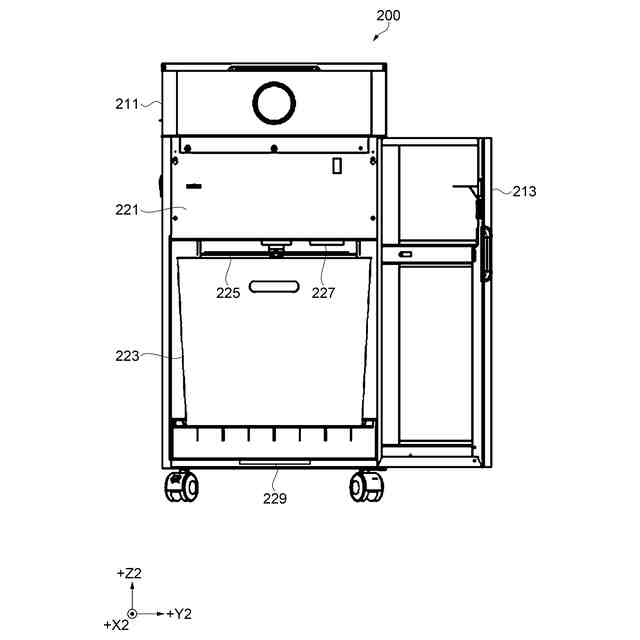

古紙シュレッダーの概略構成を示す図。

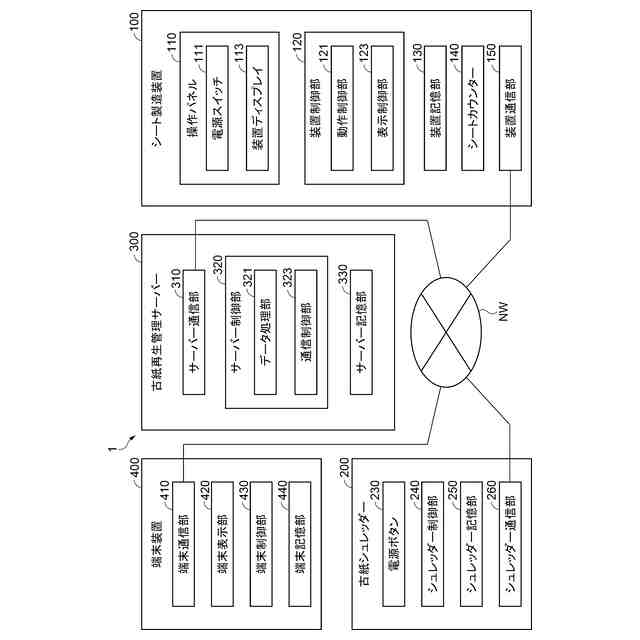

古紙再生システムのブロック構成を示す図。
古紙再生システムで実行される制御フローの一部を示す図。

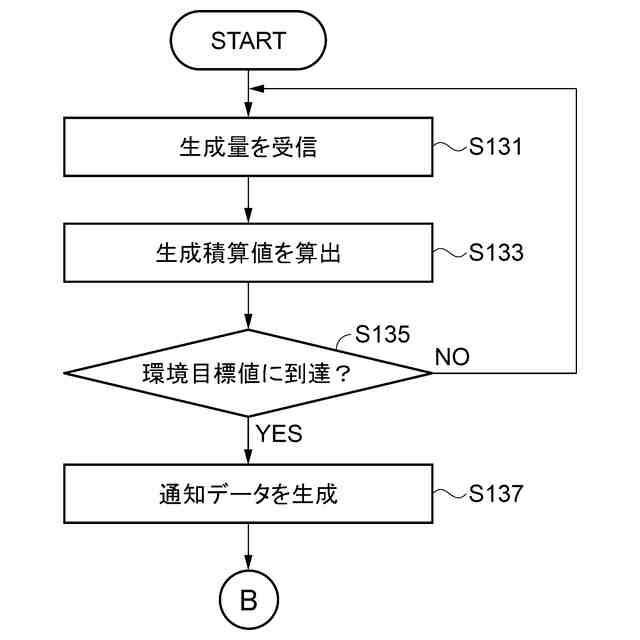

古紙再生システムで実行される制御フローの一部を示す図。

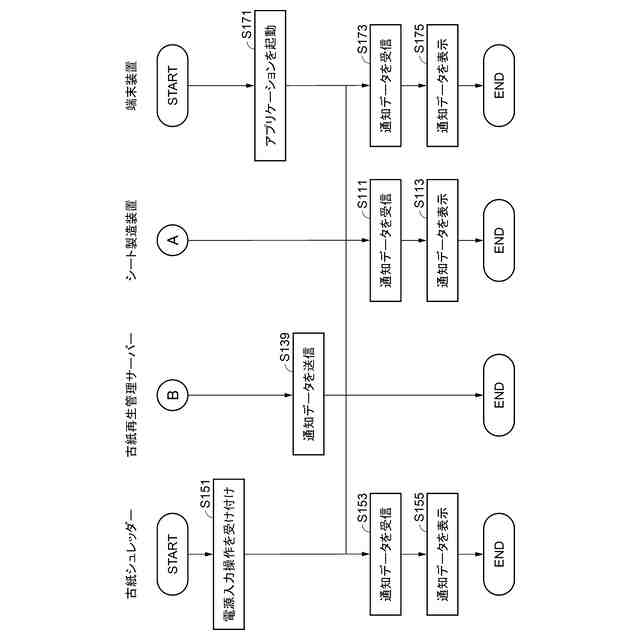

古紙再生システムで実行される制御フローの一部を示す図。

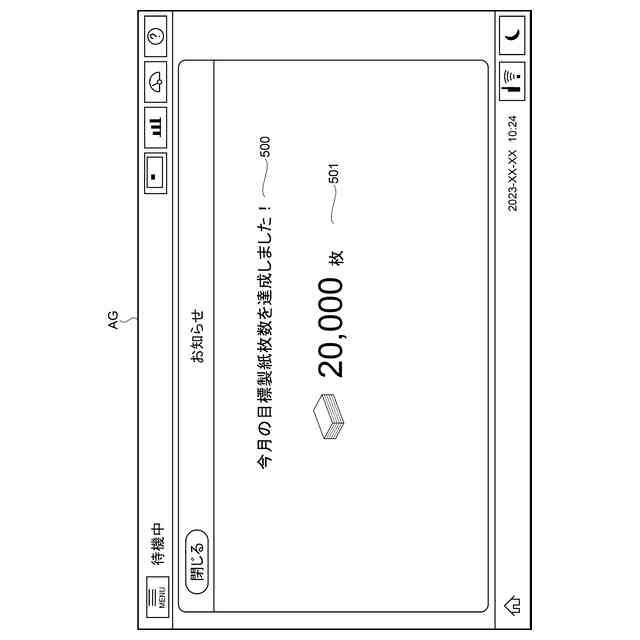

装置ディスプレイの表示例を示す図。
シュレッダー表示パネルの表示例を示す図。
端末表示部の表示例を示す図。
【発明を実施するための形態】
【０００８】

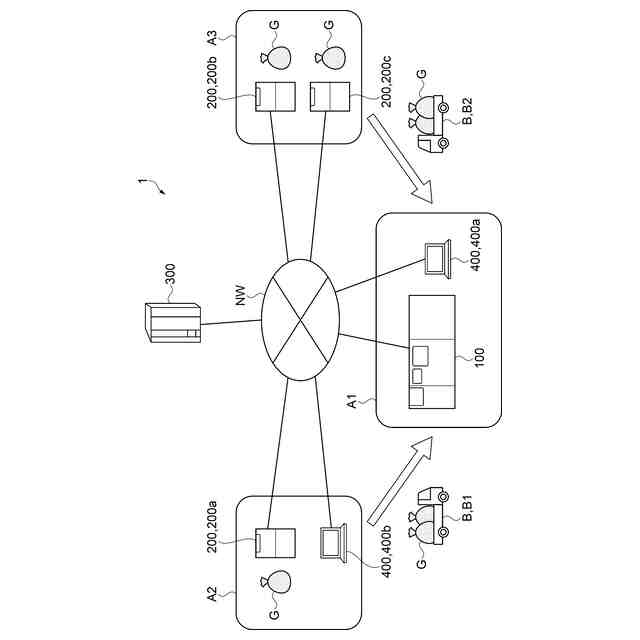

図１は、古紙再生システム１の概略構成を示している。古紙再生システム１は、シート製造装置１００と、古紙シュレッダー２００と、古紙再生管理サーバー３００と、を備える。古紙再生システム１は、端末装置４００を備えてもよい。古紙再生システム１は、複数のシート製造装置１００、複数の古紙シュレッダー２００、及び複数の端末装置４００を備えてもよい。シート製造装置１００、古紙シュレッダー２００、古紙再生管理サーバー３００、及び端末装置４００は、互いに通信ネットワークＮＷを介して通信接続される。通信ネットワークＮＷは、ネットワークの一例に対応する。
【０００９】
古紙再生システム１に含まれるシート製造装置１００及び古紙シュレッダー２００は、一例として複数の企業に分散配置される。古紙再生管理サーバー３００は、古紙再生システム１の管理者によって管理される。端末装置４００は、シート製造装置１００及び古紙シュレッダー２００が配置される企業に配置される。
【００１０】
図１に示す古紙再生システム１は、一例として、複数の企業で構成されるシステムを示している。複数の企業は、第１企業Ａ１、第２企業Ａ２、及び第３企業Ａ３を含む。第１企業Ａ１は、シート製造装置１００と第１端末装置４００ａを所有する。第２企業Ａ２は、第１古紙シュレッダー２００ａと第２端末装置４００ｂを所有する。第３企業Ａ３は、第２古紙シュレッダー２００ｂと第３古紙シュレッダー２００ｃを所有する。第１古紙シュレッダー２００ａ、第２古紙シュレッダー２００ｂ、及び第３古紙シュレッダー２００ｃは、複数の古紙シュレッダー２００に含まれる。第１端末装置４００ａ及び第２端末装置４００ｂは、複数の端末装置４００に含まれる。
（【００１１】以降は省略されています）
