公開番号2025087569
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2024092689
出願日2024-06-07
発明の名称画素配列構造、表示パネル、及び表示装置
出願人クンシャンゴー-ビシオノクスオプト-エレクトロニクスカンパニーリミテッド,Kunshan Go-Visionox Opto-Electronics Co., Ltd.,合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.
代理人弁理士法人YKI国際特許事務所
主分類G09F 9/302 20060101AFI20250603BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】画素配列構造、表示パネル、及び表示装置を提供する。
【解決手段】画素配列構造は、複数の繰り返しユニットを含み、各繰り返しユニットは、第1サブ画素群および第2サブ画素群を含み、第1サブ画素群は第1サブ画素および第2サブ画素を含み、第1サブ画素の発光領域の一部は、第2サブ画素の発光領域を取り囲んでいる。第2サブ画素群は、第3サブ画素及び第4サブ画素を含み、第3サブ画素の発光領域の一部は、第4サブ画素の発光領域を取り囲んでいる。隣接する第2サブ画素と第4サブ画素は、第1サブ画素又は第3サブ画素の介在により離れている。第2サブ画素と第4サブ画素は、発光色が同一であり、且つ第1サブ画素及び第3サブ画素の発光色と異なる。この画素配列構造によれば、当該画素配列構造を備える表示パネルの開口率を向上させるとともに、表示パネルの表示効果も向上させることができる。
【選択図】図2
特許請求の範囲【請求項１】
画素配列構造であって、
複数の繰り返しユニットを含み、各前記繰り返しユニットは、第１サブ画素群と第２サブ画素群を含み、
前記第１サブ画素群は、第１サブ画素及び第２サブ画素を含み、前記第１サブ画素の発光領域の一部は、前記第２サブ画素の発光領域を取り囲み、
前記第２サブ画素群は、第３サブ画素及び第４サブ画素を含み、前記第３サブ画素の発光領域の一部は、前記第４サブ画素の発光領域を取り囲み、
前記第２サブ画素と前記第４サブ画素は、発光色が同一であり、且つ前記第１サブ画素及び前記第３サブ画素の発光色と異なり、
隣接する前記第２サブ画素と前記第４サブ画素は、前記第１サブ画素又は前記第３サブ画素の介在により離れている、ことを特徴とする画素配列構造。
続きを表示（約 3,600 文字）【請求項２】
複数の前記繰り返しユニットは、第１方向および前記第１方向と交差する第２方向に配列され、
前記繰り返しユニットにおける前記第１サブ画素群と前記第２サブ画素群は前記第１方向に沿って隣接して配列され、
前記第１方向に隣接する２つの前記繰り返しユニットにおいて、一方の前記繰り返しユニットの１つの前記第１サブ画素群と他方の前記繰り返しユニットの１つの前記第２サブ画素群とが隣接し、
隣接する２行における隣接する前記繰り返しユニットがずれて配列され、前記第２方向に隣接する２つの前記繰り返しユニットにおいて、一方の前記繰り返しユニットにおける前記第１サブ画素群と他方の前記繰り返しユニットにおける前記第２サブ画素群とが同一列に位置し、或いは、
前記第２方向に隣接する２つの前記繰り返しユニットにおいて、一方の前記繰り返しユニットにおける前記第１サブ画素群と他方の前記繰り返しユニットにおける前記第１サブ画素群とが同一列に位置し、前記第２方向に隣接する２つの前記繰り返しユニットにおいて、一方の前記繰り返しユニットにおける前記第２サブ画素群と他方の前記繰り返しユニットにおける前記第２サブ画素群とが同一列に位置する
ことを特徴とする請求項１に記載の画素配列構造。
【請求項３】
第１方向において、同一行に位置する前記第２サブ画素の中心と前記第４サブ画素の中心とを結んだ線は直線であり、
前記第１方向と互いに交差する第２方向において、同一列に位置する前記第２サブ画素の中心と前記第４サブ画素の中心とを結んだ線は直線又は折れ線であり、
前記第１サブ画素は、前記第１方向に延びる第１対称線に対して軸対称に配置され、前記第３サブ画素は、前記第１方向に延びる第２対称線に対して軸対称に配置され、
同一行に位置する前記第１サブ画素の前記第１対称線と、前記第３サブ画素の前記第２対称線とが同一線であり、且つ同一行に位置する前記第２サブ画素及び前記第４サブ画素の中心を通ることを特徴とする請求項１に記載の画素配列構造。
【請求項４】

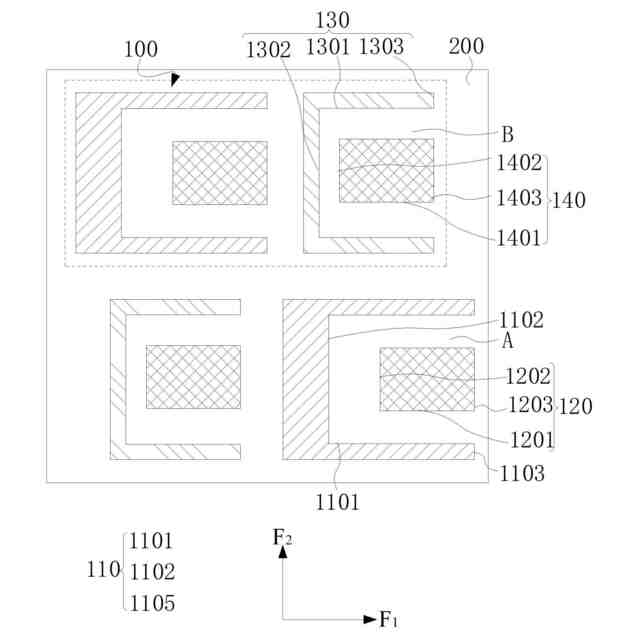

前記第１サブ画素の発光領域は、隣接する前記第２サブ画素に向かって開口する第１凹部を有し、
前記第１サブ画素に隣接する前記第２サブ画素の発光領域は、前記第１凹部によって囲まれて形成された第１収容空間内に少なくとも部分的に収容され、
前記第１凹部は、第１方向に平行な第１境界と、前記第１方向と互いに交差する第２方向に平行な第２境界とを有し、前記第２サブ画素の発光領域は、前記第１境界に隣接する第１画素辺を含み、前記第１画素辺は、前記第１境界に平行であり、および／または、前記第２サブ画素の発光領域は、前記第２境界に隣接する第２画素辺を含み、前記第２画素辺は、前記第２境界に平行であり、
前記第１凹部は、互いに接続された一つの前記第１境界および一つの前記第２境界を含み、或いは、
前記第１凹部は、前記第２方向に間隔をおいて配置された２つの前記第１境界と、２つの前記第１境界の間を接続した前記第２境界とを含み、前記第２サブ画素の発光領域は、前記第２方向に間隔をおいて配置された２つの前記第１画素辺と、２つの前記第１画素辺の間を接続した前記第２画素辺とを含む、ことを特徴とする請求項１から３のいずれか一項に記載の画素配列構造。
【請求項５】
前記第３サブ画素の発光領域は、隣接する前記第４サブ画素に向かって開口する第２凹部を有し、
前記第３サブ画素に隣接する前記第４サブ画素の発光領域は、前記第２凹部によって囲まれて形成された第２収容空間内に少なくとも部分的に収容され、
前記第２凹部は、第１方向に平行な第３境界と、前記第１方向と互いに交差する第２方向に平行な第４境界とを有し、前記第４サブ画素の発光領域は、前記第３境界に隣接する第３画素辺を含み、前記第３画素辺は、前記第３境界に平行であり、および／または、前記第４サブ画素の発光領域は、前記第４境界に隣接する第４画素辺を含み、前記第４画素辺は、前記第４境界に平行であり、
前記第２凹部は、互いに接続された一つの前記第３境界および一つの前記第４境界を含み、或いは、
前記第２凹部は、前記第２方向に間隔をおいて配置された２つの前記第３境界と、２つの前記第３境界の間を接続した前記第４境界とを含み、前記第４サブ画素の発光領域は、前記第２方向に間隔をおいて配置された２つの前記第３画素辺と、２つの前記第３画素辺の間を接続した前記第４画素辺とを含む、ことを特徴とする請求項１から３のいずれか一項に記載の画素配列構造。
【請求項６】
前記第１サブ画素の発光領域は、隣接する前記第２サブ画素に向かって開口する第１凹部を有し、前記第３サブ画素の発光領域は、隣接する前記第４サブ画素に向かって開口する第２凹部を有し、
前記第１サブ画素に隣接する前記第２サブ画素の発光領域は、前記第１凹部によって囲まれて形成された第１収容空間内に少なくとも部分的に収容され、
前記第３サブ画素に隣接する前記第４サブ画素の発光領域は、前記第２凹部によって囲まれて形成された第２収容空間内に少なくとも部分的に収容される、ことを特徴とする請求項１から３のいずれか一項に記載の画素配列構造。
【請求項７】
前記第１サブ画素の発光領域の面積は、前記第３サブ画素の発光領域の面積以上であり、および／または、
前記第２サブ画素の発光領域の面積は、前記第４サブ画素の発光領域の面積と等しく、
前記第１サブ画素の発光領域の面積が前記第３サブ画素の発光領域の面積よりも大きい場合、
前記第１サブ画素の発光領域は、第１方向に延びる第１サブ発光領域と、前記第１方向と互いに交差する第２方向に延びる第２サブ発光領域とを有し、
前記第３サブ画素の発光領域は、前記第１方向に延びる第３サブ発光領域と、前記第２方向に延びる第４サブ発光領域とを有し、
前記第１サブ発光領域の前記第２方向における寸法は、前記第３サブ発光領域の前記第２方向における寸法と等しく、
前記第２サブ発光領域の前記第１方向における寸法は、前記第４サブ発光領域の前記第１方向における寸法よりも大きい、ことを特徴とする請求項１から３のいずれか一項に記載の画素配列構造。
【請求項８】

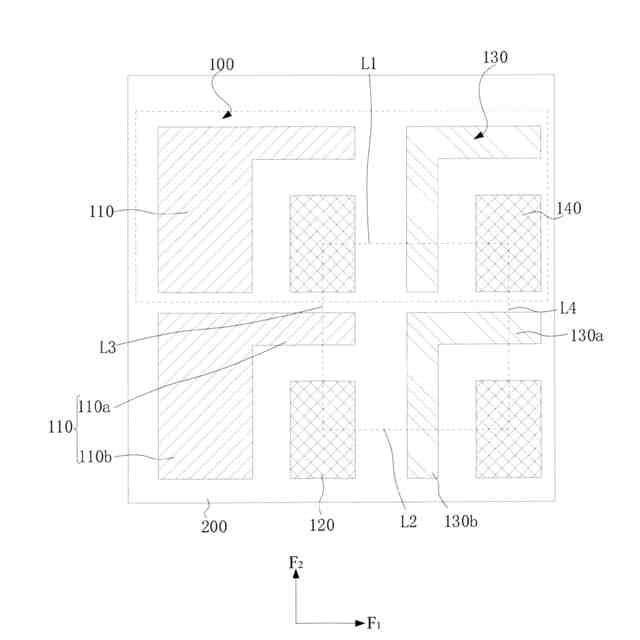

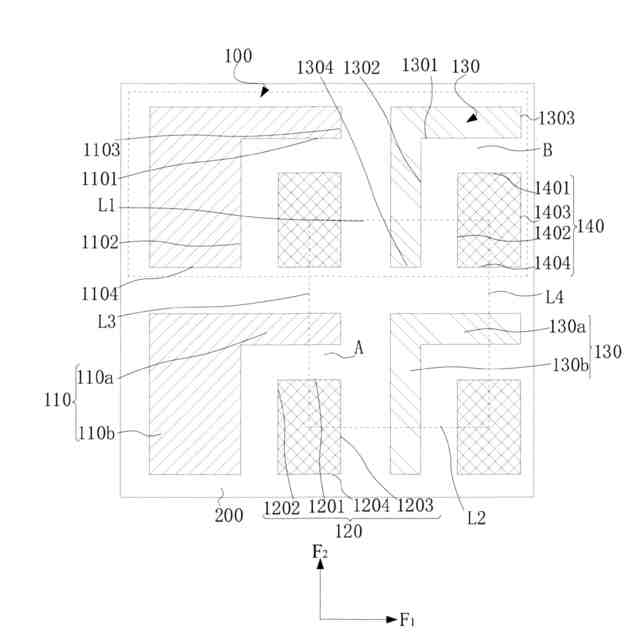

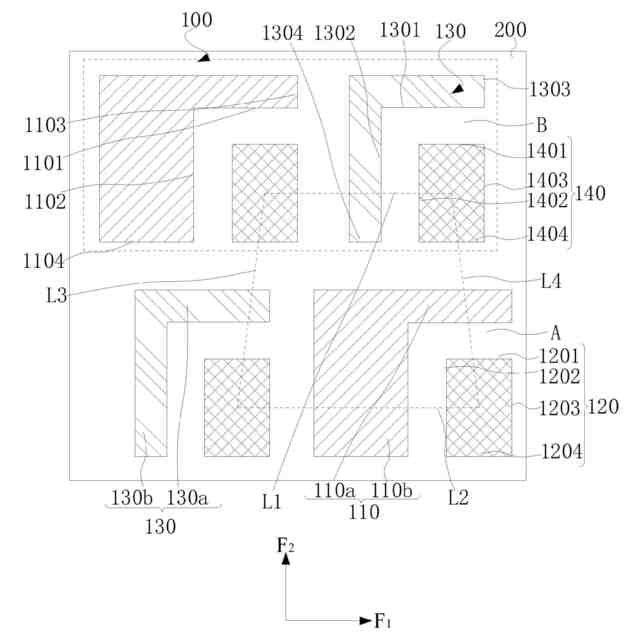

隣接する２行における隣接する４つのサブ画素群において、２つの前記第２サブ画素の中心と２つの前記第４サブ画素の中心とを結んだ線により四角形が形成され、
前記四角形は、第２方向に沿って対向配置された第１辺および第２辺と、前記第２方向と互いに交差する第１方向に沿って対向配置された第３辺および第４辺とを含み、
前記第１辺と前記第２辺の少なくとも一方は、前記第１方向に平行であり、および／または、
前記第２サブ画素と前記第４サブ画素が共に緑色サブ画素であり、
前記第１サブ画素は、青色サブ画素および赤色サブ画素のうちの一方であり、前記第３サブ画素は、青色サブ画素および赤色サブ画素のうちの他方であり、
前記青色サブ画素の発光面積は、前記赤色サブ画素の発光面積よりも大きく、且つ前記緑色サブ画素の発光面積よりも大きい、ことを特徴とする請求項１から３のいずれか一項に記載の画素配列構造。
【請求項９】
画素配列構造であって、複数のサブ画素を含み、前記複数のサブ画素は、異なる色の光を発する第１サブ画素、第２サブ画素、および第３サブ画素を含み、
前記第１サブ画素および前記第３サブ画素は、第１方向に交互に配列され、且つ隣接する前記第１サブ画素と前記第３サブ画素とは、一つの前記第２サブ画素の介在により離れており、
前記第１方向に前記第２サブ画素に隣接する前記第１サブ画素および前記第３サブ画素はいずれも、一部が当該前記第２サブ画素を取り囲んで配置される構造を有する、ことを特徴とする画素配列構造。
【請求項１０】
前記第１サブ画素の発光領域は、隣接する前記第２サブ画素に向かって開口する第３凹部を有し、前記第３サブ画素の発光領域は、隣接する前記第２サブ画素に向かって開口する第４凹部を有し、
隣接する前記第１サブ画素および前記第３サブ画素において、前記第３凹部および隣接する前記第４凹部によって１つの第３収容空間が画定され、前記第３収容空間は、この隣接する前記第１サブ画素と前記第３サブ画素との間の前記第２サブ画素を収容するためのものである、ことを特徴とする請求項９に記載の画素配列構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、表示の技術分野に関し、特に、画素配列構造、表示パネル、及び表示装置に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
ＯＬＥＤ（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ，有機発光ダイオード）表示パネルは、現在の表示パネルの研究分野のホットトピックの一つであり、低エネルギー消費、低コスト、自発発光、広視野角、および速い応答速度などの利点を有する。関連技術では、開口率が低いと実際の発光面積が制限され、画素解像度の向上が難しくなり、発光輝度も影響を受けるため、開口率の向上はＯＬＥＤ表示パネルの将来の発展傾向の一つとなる。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
このことに鑑みて、ＯＬＥＤ表示パネルの開口率をどのように向上させるかという問題に対して、画素配列構造、表示パネル、および表示装置を提供する必要がある。
【課題を解決するための手段】
【０００４】
本願の第１態様によれば、画素配列構造が提供され、画素配列構造は、複数の繰り返しユニットを含み、各前記繰り返しユニットは、第１サブ画素群と第２サブ画素群を含み、前記第１サブ画素群は、第１サブ画素及び第２サブ画素を含み、前記第１サブ画素の発光領域の一部は、前記第２サブ画素の発光領域を取り囲み、前記第２サブ画素群は、第３サブ画素及び第４サブ画素を含み、前記第３サブ画素の発光領域の一部は、前記第４サブ画素の発光領域を取り囲み、前記第２サブ画素と前記第４サブ画素は、発光色が同一であり、且つ前記第１サブ画素及び前記第３サブ画素の発光色と異なり、隣接する前記第２サブ画素と前記第４サブ画素は、前記第１サブ画素又は前記第３サブ画素の介在により離れている。
【０００５】

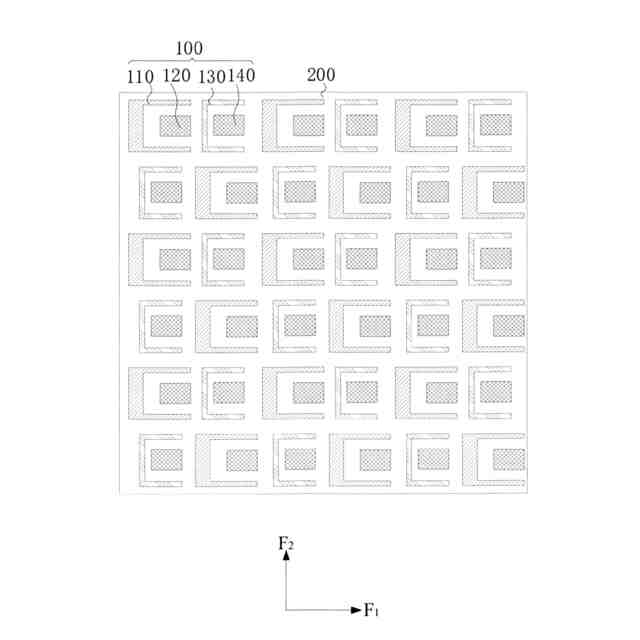

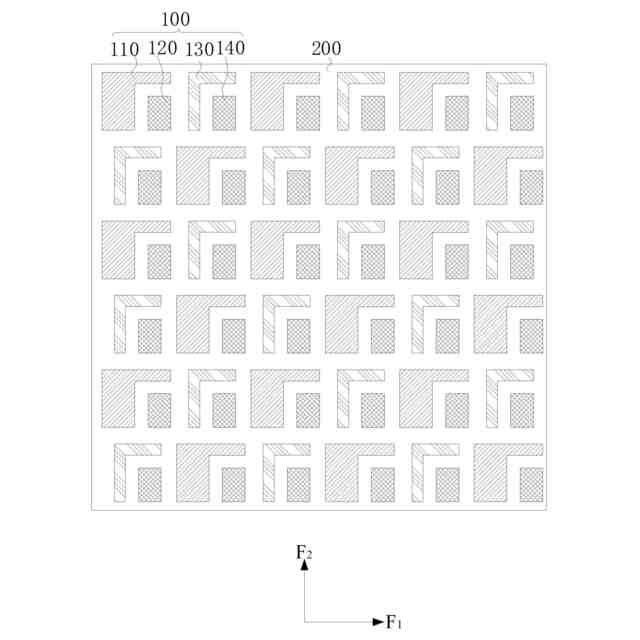

一実施例では、複数の前記繰り返しユニットは、第１方向および前記第１方向と交差する第２方向に配列され、隣接する２行における隣接する前記繰り返しユニットがずれて配列され、前記繰り返しユニットにおける前記第１サブ画素群と前記第２サブ画素群は前記第１方向に沿って隣接して配列されてもよく、前記第１方向に隣接する２つの前記繰り返しユニットにおいて、一方の前記繰り返しユニットの１つの前記第１サブ画素群と他方の前記繰り返しユニットの１つの前記第２サブ画素群とが隣接してもよく、前記第２方向に隣接する２つの前記繰り返しユニットにおいて、一方の前記繰り返しユニットにおける前記第１サブ画素群と他方の前記繰り返しユニットにおける前記第２サブ画素群とが同一列に位置してもよい。
【０００６】
一実施例では、第１方向において、同一行に位置する前記第２サブ画素の中心と前記第４サブ画素の中心とを結んだ線は直線であり、前記第１方向と互いに交差する第２方向において、同一列に位置する前記第２サブ画素の中心と前記第４サブ画素の中心とを結んだ線は直線又は折れ線であってもよく、前記第１サブ画素は、前記第１方向に延びる第１対称線に対して軸対称に配置され、前記第３サブ画素は、前記第１方向に延びる第２対称線に対して軸対称に配置されてもよく、同一行に位置する前記第１サブ画素の前記第１対称線と、前記第３サブ画素の前記第２対称線とが同一線であり、且つ同一行に位置する前記第２サブ画素及び前記第４サブ画素の中心を通ってもよい。
【０００７】

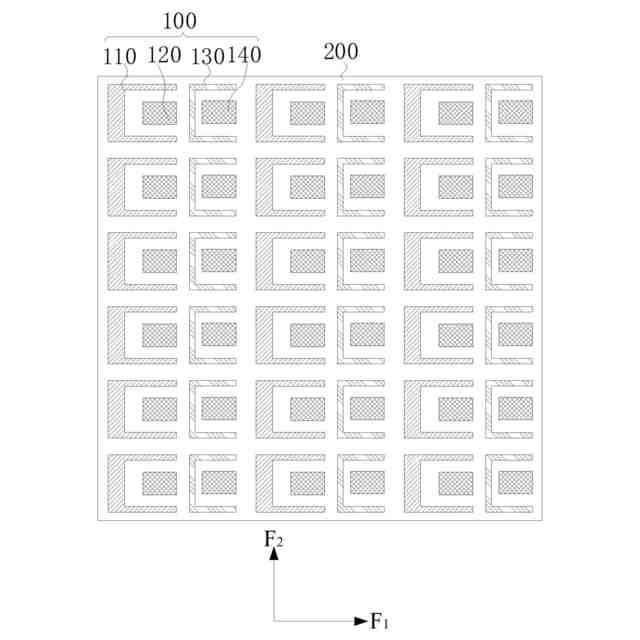

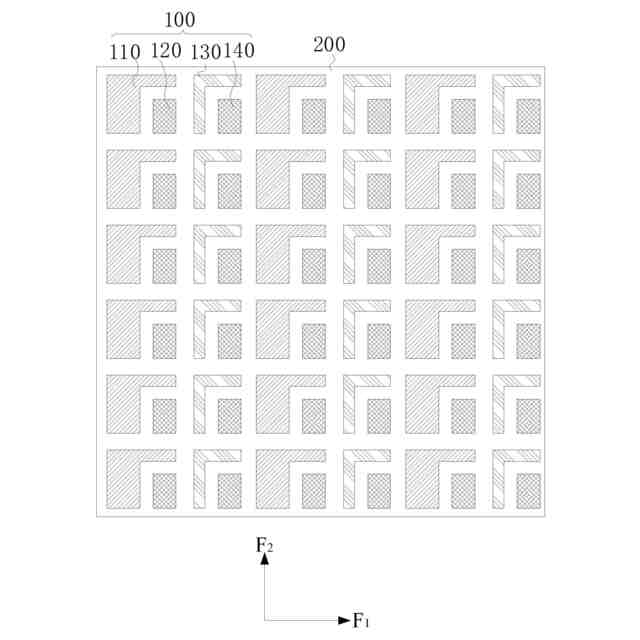

一実施例では、複数の前記繰り返しユニットは、第１方向および前記第１方向と交差する第２方向に配列され、前記第２方向に隣接する２つの前記繰り返しユニットにおいて、一方の前記繰り返しユニットにおける前記第１サブ画素群と他方の前記繰り返しユニットにおける前記第１サブ画素群とが同一列に位置し、前記第２方向に隣接する２つの前記繰り返しユニットにおいて、一方の前記繰り返しユニットにおける前記第２サブ画素群と他方の前記繰り返しユニットにおける前記第２サブ画素群とが同一列に位置し、前記繰り返しユニットにおける前記第１サブ画素群と前記第２サブ画素群は前記第１方向に沿って隣接して配列されてもよく、前記第１方向に隣接する２つの前記繰り返しユニットにおいて、一方の前記繰り返しユニットの１つの前記第１サブ画素群と他方の前記繰り返しユニットの１つの前記第２サブ画素群とが隣接してもよい。
【０００８】
一実施例では、第１方向において、同一行に位置する前記第２サブ画素の中心と前記第４サブ画素の中心とを結んだ線は直線であり、前記第１方向と互いに交差する第２方向において、同一列に位置する前記第２サブ画素の中心と前記第４サブ画素の中心とを結んだ線は直線であってもよく、前記第１サブ画素は、前記第１方向に延びる第１対称線に対して軸対称に配置され、前記第３サブ画素は、前記第１方向に延びる第２対称線に対して軸対称に配置されてもよく、同一行に位置する前記第１サブ画素の前記第１対称線と、前記第３サブ画素の前記第２対称線とが同一線であり、且つ同一行に位置する前記第２サブ画素及び前記第４サブ画素の中心を通ってもよい。
【０００９】
一実施例では、前記第１サブ画素の発光領域は、隣接する前記第２サブ画素に向かって開口する第１凹部を有し、前記第１サブ画素に隣接する前記第２サブ画素の発光領域は、前記第１凹部によって囲まれて形成された第１収容空間内に少なくとも部分的に収容され、前記第１凹部は、第１方向に平行な第１境界と、前記第１方向と互いに交差する第２方向に平行な第２境界とを有し、前記第２サブ画素の発光領域は、前記第１境界に隣接する第１画素辺を含み、前記第１画素辺は、前記第１境界に平行であり、および／または、前記第２サブ画素の発光領域は、前記第２境界に隣接する第２画素辺を含み、前記第２画素辺は、前記第２境界に平行であってもよく、前記第１凹部は、互いに接続された一つの前記第１境界および一つの前記第２境界を含んでもよく、前記第１凹部は、前記第２方向に間隔をおいて配置された２つの前記第１境界と、２つの前記第１境界の間を接続した前記第２境界とを含み、前記第２サブ画素の発光領域は、前記第２方向に間隔をおいて配置された２つの前記第１画素辺と、２つの前記第１画素辺の間を接続した前記第２画素辺とを含んでもよい。
【００１０】
一実施例では、前記第３サブ画素の発光領域は、隣接する前記第４サブ画素に向かって開口する第２凹部を有し、前記第３サブ画素に隣接する前記第４サブ画素の発光領域は、前記第２凹部によって囲まれて形成された第２収容空間内に少なくとも部分的に収容され、前記第２凹部は、第１方向に平行な第３境界と、前記第１方向と互いに交差する第２方向に平行な第４境界とを有し、前記第４サブ画素の発光領域は、前記第３境界に隣接する第３画素辺を含み、前記第３画素辺は、前記第３境界に平行であり、および／または、前記第４サブ画素の発光領域は、前記第４境界に隣接する第４画素辺を含み、前記第４画素辺は、前記第４境界に平行であってもよく、前記第２凹部は、互いに接続された一つの前記第３境界および一つの前記第４境界を含んでもよく、前記第２凹部は、前記第２方向に間隔をおいて配置された２つの前記第３境界と、２つの前記第３境界の間を接続した前記第４境界とを含み、前記第４サブ画素の発光領域は、前記第２方向に間隔をおいて配置された２つの前記第３画素辺と、２つの前記第３画素辺の間を接続した前記第４画素辺とを含んでもよい。
（【００１１】以降は省略されています）
