発明の名称編み紐付きパーツ、紐編み補助装置、及び紐編み補助方法
出願人JUKI株式会社
代理人弁理士法人酒井国際特許事務所
主分類A43D 100/10 20060101AFI20250603BHJP(履物)
要約【課題】縫製対象物に紐を容易に取り付けること。
【解決手段】編み紐付きパーツは、左右方向の外側が開放され内側に底部を有する切り欠であって紐が引っ掛けられる一対以上の紐掛け部と、前記紐掛け部の前方側及び後方側に隣接する位置において左右方向の外側に突出する凸部であって前記紐掛け部に引っ掛けられた前記紐の前後方向への移動を規制する二対以上の突起部と、左側の前記紐掛け部及び前記突起部と右側の前記紐掛け部及び前記突起部との間の少なくとも上端で開放して形成される開口部と、を有する紐受けパーツと、複数の前記紐掛け部に引っ掛けられた前記紐と、を有し、前記紐が前記紐掛け部から脱落しないように縫製対象物に対して縫製により取り付けられる。
【選択図】図4
特許請求の範囲【請求項１】
左右方向の外側が開放され内側に底部を有する切り欠であって紐が引っ掛けられる一対以上の紐掛け部と、
前記紐掛け部の前方側及び後方側に隣接する位置において左右方向の外側に突出する凸部であって前記紐掛け部に引っ掛けられた前記紐の前後方向への移動を規制する二対以上の突起部と、
左側の前記紐掛け部及び前記突起部と右側の前記紐掛け部及び前記突起部との間の少なくとも上端で開放して形成される開口部と、
を有する紐受けパーツと、
複数の前記紐掛け部に引っ掛けられた前記紐と、
を有し、
前記紐が前記紐掛け部から脱落しないように縫製対象物に対して縫製により取り付けられる、
編み紐付きパーツ。
続きを表示（約 1,200 文字）【請求項２】
左右方向の外側が開放され内側に底部を有する切り欠であって紐が引っ掛けられる一対以上の紐掛け部と、
前記紐掛け部の前方側及び後方側に隣接する位置において左右方向の外側に突出する凸部であって前記紐掛け部に引っ掛けられた前記紐の前後方向への移動を規制する二対以上の突起部と、
左側の前記紐掛け部及び前記突起部と右側の前記紐掛け部及び前記突起部との間の少なくとも上端で開放して形成される開口部と、
を有する紐受けパーツの前後方向が垂直姿勢となるように支持する支持治具と、
前記支持治具と相対的に移動可能であって前記紐の両端をそれぞれ保持する一対の紐保持治具と、
を備える、
紐編み補助装置。
【請求項３】
前記支持治具は、
基台と、
前記基台から立設し、左側の前記突起部が左方突出した状態で左側の前記紐掛け部及び前記突起部を支持する第１支柱部と、
前記第１支柱部の右方に離隔した位置において前記基台から立設し、右側の前記突起部を右方突出した状態で右側の前記紐掛け部及び前記突起部を支持する第２支柱部と、
を有する、
請求項２に記載の紐編み補助装置。
【請求項４】
前記支持治具を、前記第１支柱部と前記第２支柱部とが並ぶ方向に直交しかつ前記第１支柱部及び前記第２支柱部が延在する方向に直交する方向に平行な軸回りに回転させるための回転軸部材を有する、
請求項３に記載の紐編み補助装置。
【請求項５】
前記第１支柱部に対して着脱自在に取り付けられ、紐状の前記紐受けパーツによって前記紐掛け部と前記突起部とが鋸歯状に形成されるように支持する第１補助治具と、
前記第２支柱部に対して着脱自在に取り付けられ、紐状の前記紐受けパーツによって前記紐掛け部と前記突起部とが鋸歯状に形成されるように支持する第２補助治具と、
を有する、
請求項３に記載の紐編み補助装置。
【請求項６】
前記紐保持治具は、
前記紐が通過し、前記紐の長手方向への移動を許容するとともに長手方向回りの回転を阻害する平穴を有する筒形状の姿勢調整部を含む、
請求項２に記載の紐編み補助装置。
【請求項７】
前記紐保持治具は、
前記紐を保持する位置を調整する繰り出し量調整部を含む、
請求項２に記載の紐編み補助装置。
【請求項８】
前記繰り出し量調整部は、前記紐が通過し、前記紐の中央側から端部側に向かう気流を形成する送風機を含む筒形状である、
請求項７に記載の紐編み補助装置。
【請求項９】
請求項１に記載の編み紐付きパーツを作成することと、
前記紐が前記紐掛け部から脱落しないように前記編み紐付きパーツを縫製対象物に対して縫製により取り付けることと、
によって、前記縫製対象物に前記紐を編み付ける、
紐編み補助方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、編み紐付きパーツ、紐編み補助装置、及び紐編み補助方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
靴の製造工程において、装飾パーツを縫い付けるための電子サイクルミシンや、各パーツを立体状に縫い合わせる本縫い用ミシン等の様々なミシンが使用されている。（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－０９０９０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、靴紐の取り付けは依然手作業で行われており、作業者の人員や工数、コスト面の負担があった。また、従来の工程では、アッパーの表面を全て縫い終わってから紐通し穴をあけ、紐を一方の面側から通し、他方の面側から引き抜く作業が１つ１つの紐通し穴に対して発生するため、非常に煩雑であった。
【０００５】
本発明は、縫製対象物に紐を容易に取り付けることを目的とする。
【課題を解決するための手段】
【０００６】
本発明に従えば、左右方向の外側が開放され内側に底部を有する切り欠であって紐が引っ掛けられる一対以上の紐掛け部と、前記紐掛け部の前方側及び後方側に隣接する位置において左右方向の外側に突出する凸部であって前記紐掛け部に引っ掛けられた前記紐の前後方向への移動を規制する二対以上の突起部と、左側の前記紐掛け部及び前記突起部と右側の前記紐掛け部及び前記突起部との間の少なくとも上端で開放して形成される開口部と、を有する紐受けパーツと、複数の前記紐掛け部に引っ掛けられた前記紐と、を有し、前記紐が前記紐掛け部から脱落しないように縫製対象物に対して縫製により取り付けられる、編み紐付きパーツが提供される。
【発明の効果】
【０００７】
本発明の態様によれば、縫製対象物に紐を容易に取り付けることができる。
【図面の簡単な説明】
【０００８】

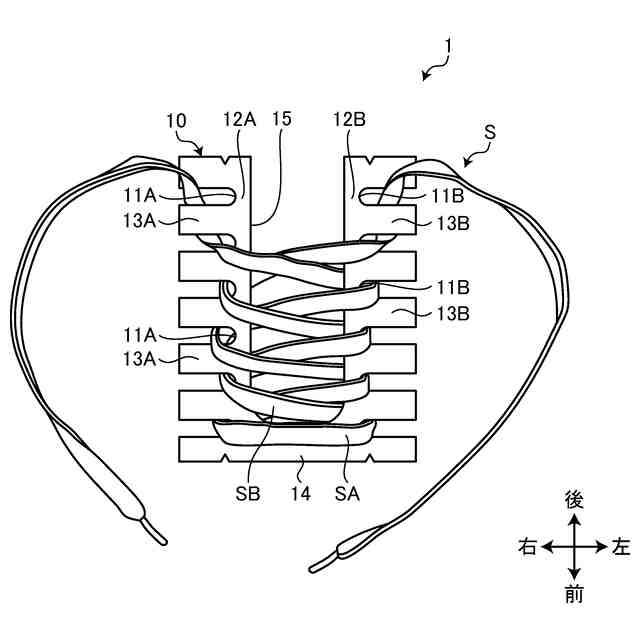

図１は、本実施形態に係る紐アセンブリの一例を示す図である。

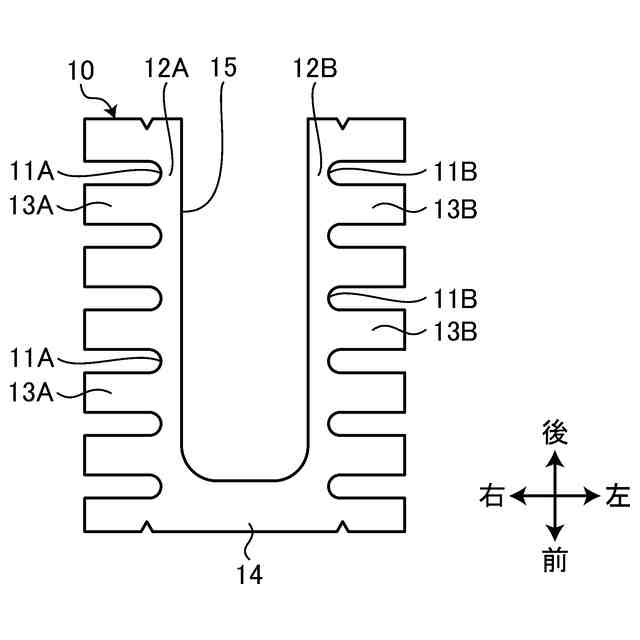

図２は、本実施形態に係る紐受けパーツの一例を示す図である。

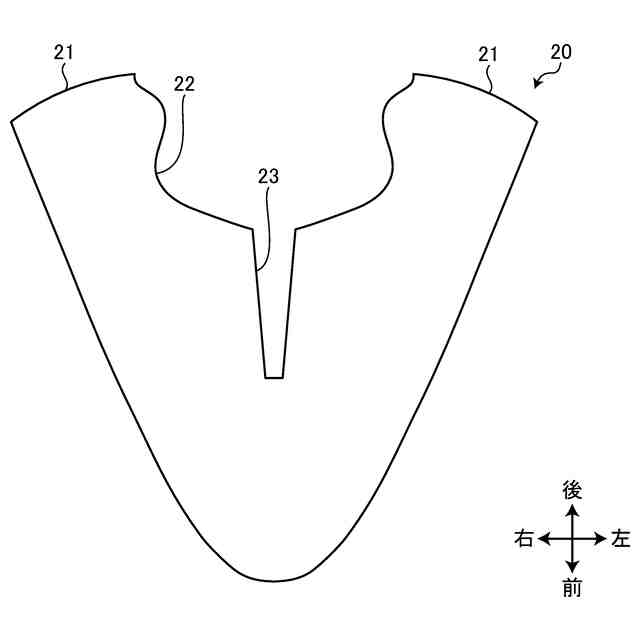

図３は、本実施形態に係る縫製対象物の一例を示す図である。

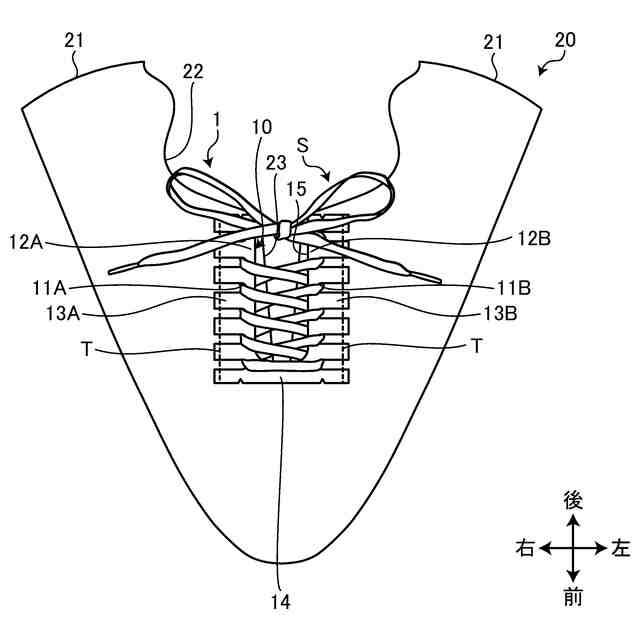

図４は、本実施形態に係る紐アセンブリを縫製対象物に縫い付けた状態の図である。
図５は、本実施形態に係る紐編み補助装置の一例を示す斜視図である。

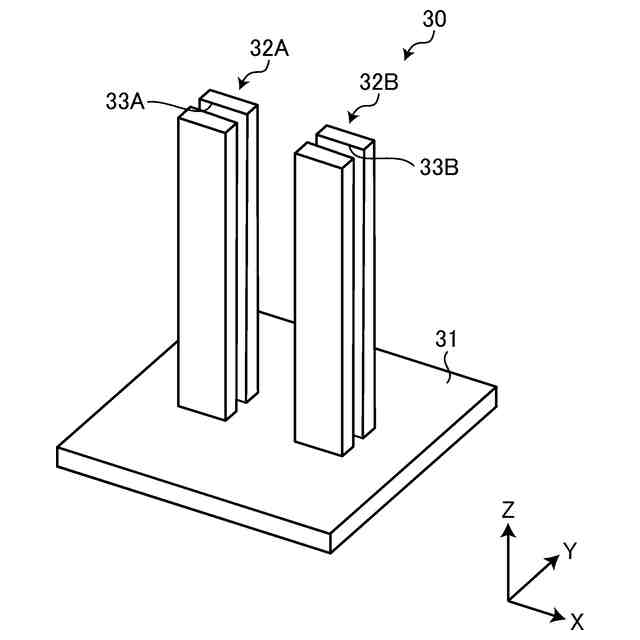

図６は、本実施形態に係る支持治具の一例を示す斜視図である。

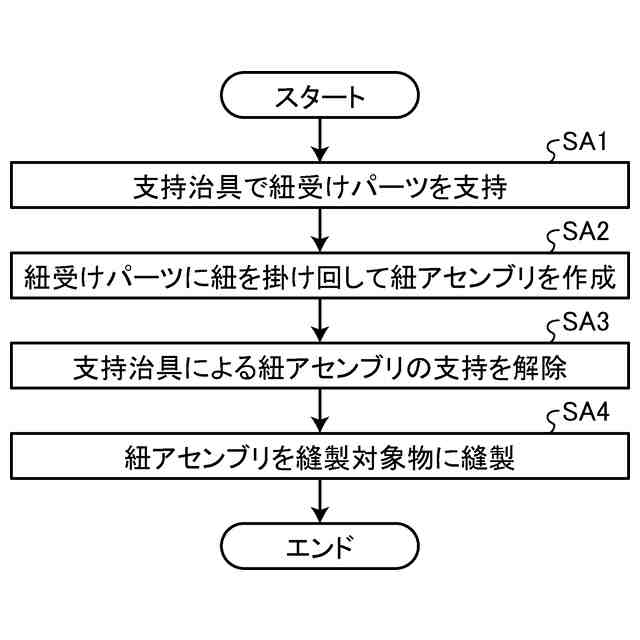

図７は、本実施形態に係る紐編み補助方法を示すフローチャートである。

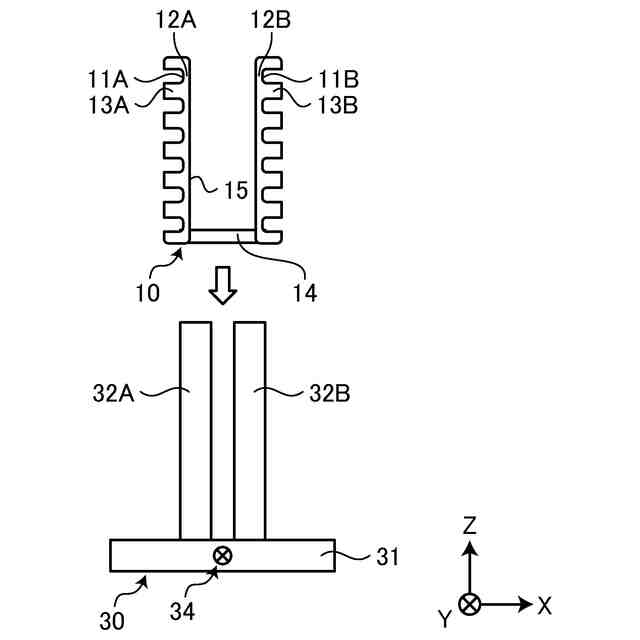

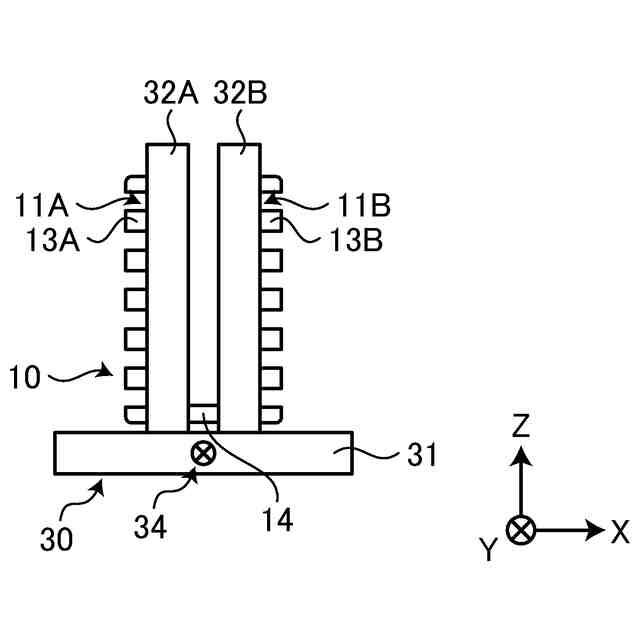

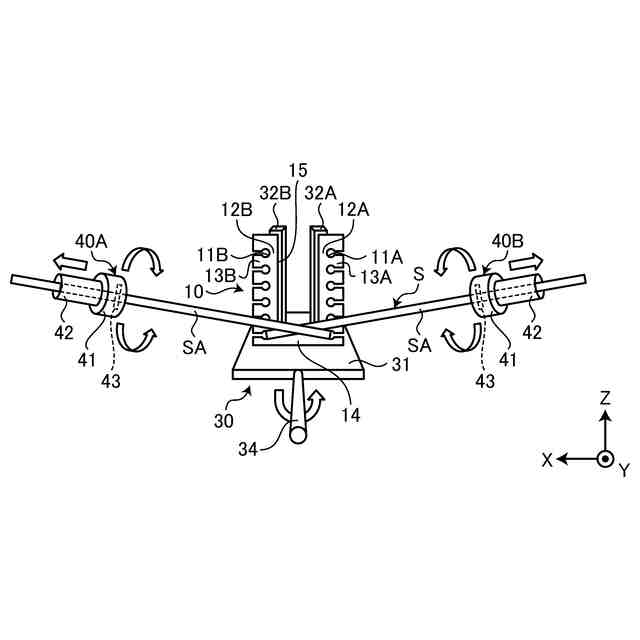

図８は、本実施形態に係る紐編み補助方法を説明するための図である。
図９は、本実施形態に係る紐編み補助方法を説明するための図である。
図１０は、本実施形態に係る紐編み補助方法を説明するための図である。
図１１は、本実施形態に係る紐編み補助方法を説明するための図である。
図１２は、本実施形態に係る紐編み補助方法を説明するための図である。
図１３は、本実施形態に係る紐編み補助方法を説明するための図である。
図１４は、本実施形態に係る紐アセンブリの作成方法の一例を示すフローチャートである。
図１５は、本実施形態に係る紐アセンブリの作成方法を説明するための図である。
図１６は、本実施形態に係る紐アセンブリの作成方法を説明するための図である。
図１７は、本実施形態に係る紐アセンブリの作成方法を説明するための図である。
図１８は、本実施形態に係る紐アセンブリの作成方法を説明するための図である。
図１９は、第１変形例に係る紐受けパーツの一例を示す分解図である。
図２０は、第１変形例に係る紐受けパーツの一例を示す組立図である。
図２１は、第１変形例に係る紐アセンブリを縫製対象物に縫い付けた状態の図である。
図２２は、第２変形例に係る紐アセンブリを縫製対象物に縫い付けた状態の図である。
図２３は、第３変形例に係る紐アセンブリを縫製対象物に縫い付けた状態の図である。
図２４は、第４変形例に係る支持治具の一例を示す正面図である。
図２５は、第４変形例に係る紐編み補助方法を説明するための図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係る実施形態について図面を参照しながら説明するが、本発明はこれに限定されない。以下で説明する実施形態の構成要素は、適宜組み合わせることができる。また、一部の構成要素を用いない場合もある。
【００１０】
［実施形態］
＜紐アセンブリ＞
図１は、本実施形態に係る紐アセンブリ１の一例を示す図である。図２は、本実施形態に係る紐受けパーツ１０の一例を示す図である。紐アセンブリ１は、紐受けパーツ１０と、紐受けパーツ１０に掛け回され編み付けられた紐Ｓとを有する。紐アセンブリ１は、靴の履き口から前方に延びる切り込み部、上衣の襟刳りに形成された切り込み部、コルセットの合わせ部等、編み付けられた紐Ｓの締め付け具合を調整することで寸法が調整される開口に取り付けられることが想定される。
