公開番号2025087203
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201702
出願日2023-11-29
発明の名称コイル成形部材
出願人本田技研工業株式会社
代理人個人,個人,個人,個人
主分類H01F 5/02 20060101AFI20250603BHJP(基本的電気素子)
要約【課題】コイル成型の容易性を向上させることができるコイル成形部材を提供する。

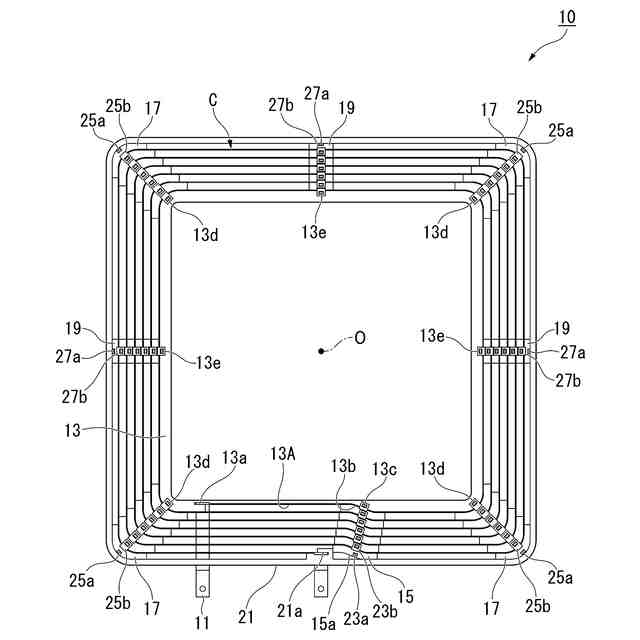

【解決手段】コイル成形部材10は、ベースガイド13と、コーナーガイド17と、ガイド枠21とを備える。ベースガイド13は、電線11が中心軸線Oの周りに渦巻き状に配置される場合の第1周目で電線11が巻き付けられる。コーナーガイド17は、任意の自然数nによる第n周目の電線11の湾曲部を少なくとも外方側から支持する。ガイド枠21は、最も外方のコーナーガイド17を外方側から支持する。ベースガイド13の第2ベース爪部13dと、コーナーガイド17の爪部25a及び爪保持部25bとは、いわゆるカンチレバー型のスナップフィットにより、ベースガイド13と最も内方のコーナーガイド17とを連結及び隣り合うコーナーガイド17同士を連結する。

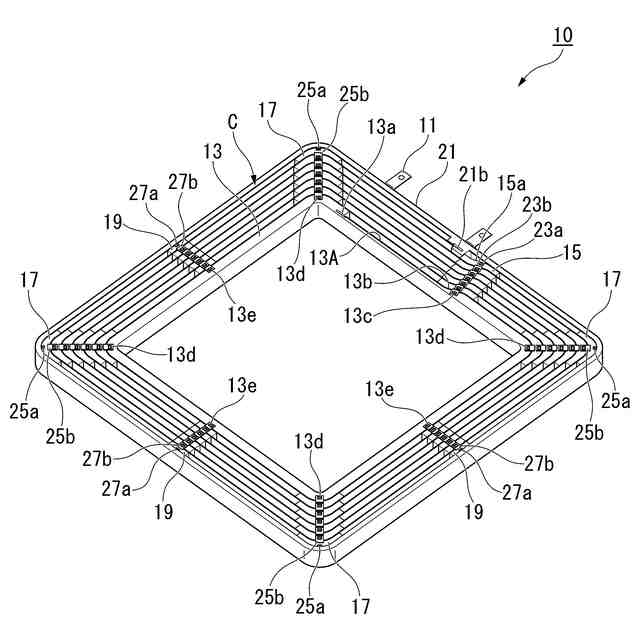

【選択図】図2
特許請求の範囲【請求項１】
電線が所定軸線の周りに渦巻き状に配置される場合の第１周目で前記電線が巻き付けられる第１ガイド部材と、
任意の自然数ｎによる第ｎ周目の前記電線の湾曲部を少なくとも外方側から支持する第２ガイド部材と、
最も外方の前記第２ガイド部材を外方側から支持する第３ガイド部材と、
前記第１ガイド部材と最も内方の前記第２ガイド部材とを連結及び隣り合う前記第２ガイド部材同士を連結する複数の連結部材と
を備える
コイル成形部材。
続きを表示（約 480 文字）【請求項２】
複数の前記連結部材を第１連結部材として、
前記第ｎ周目の前記電線の直線部を少なくとも外方側から支持する第４ガイド部材と、
前記第１ガイド部材と最も内方の前記第４ガイド部材とを連結及び隣り合う前記第４ガイド部材同士を連結する複数の第２連結部材と
を備える
請求項１に記載のコイル成形部材。
【請求項３】
前記第１ガイド部材は前記電線の巻き始め部位を固定する第１固定部を備え、
前記第３ガイド部材は前記電線の巻き終わり部位を固定する第２固定部を備える
請求項１又は請求項２に記載のコイル成形部材。
【請求項４】
前記第１ガイド部材は前記第１周目の前記電線の周回位置を外方側に変位させる変位部を備え、
第（ｎ＋１）周目の前記電線の周回位置を外方側に変位させる第５ガイド部材と、
前記変位部と最も内方の前記第５ガイド部材とを連結及び隣り合う前記第５ガイド部材同士を連結する複数の第３連結部材と
を備える
請求項３に記載のコイル成形部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コイル成形部材に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、より多くの人々が手ごろで信頼でき、持続可能かつ先進的なエネルギーへのアクセスを確保できるようにするため、エネルギーの効率化に貢献する二次電池を搭載する車両での充給電に関する研究開発が行われている。
従来、非接触での電力伝送により車両の外部から車両に電力を供給する非接触電力伝送システムでは、送電装置及び受電装置において、巻線間に隙間を設けつつ平面的に渦巻き状に形成される平面コイルが知られている（例えば、特許文献１参照）。従来、巻線間に隙間を設ける場合に、支持基板に形成されたガイド溝に巻線をはめ込む方法又は巻線間にスペーサを設ける方法が知られている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１３８１０号公報
特開平６－３３３７５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、二次電池を搭載する車両での充給電に関する技術においては、送電装置及び受電装置に備えられる巻線のゆがみ及びひずみを抑制しながら巻線間の間隔を所定に保持するコイル成型工程の容易性を向上させることが望まれている。例えば、上記従来技術の平面コイルのような渦巻き状の巻線間に複数のスペーサを設ける場合、複数のスペーサの位置ずれ等に起因してコイル成型の容易性を向上させることが困難になるという問題が生じる。
【０００５】
本発明は、コイル成型の容易性を向上させることができるコイル成形部材を提供することを目的とする。そして、延いてはエネルギーの効率化に寄与するものである。
【課題を解決するための手段】
【０００６】
上記課題を解決して係る目的を達成するために、本発明は以下の態様を採用した。

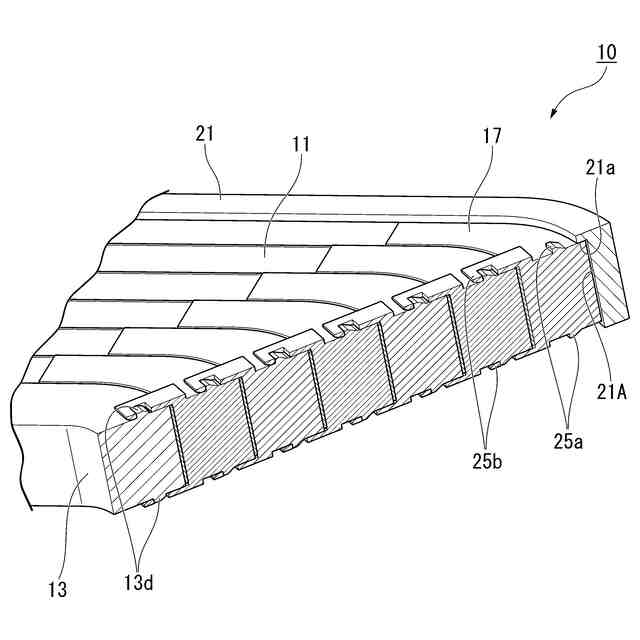

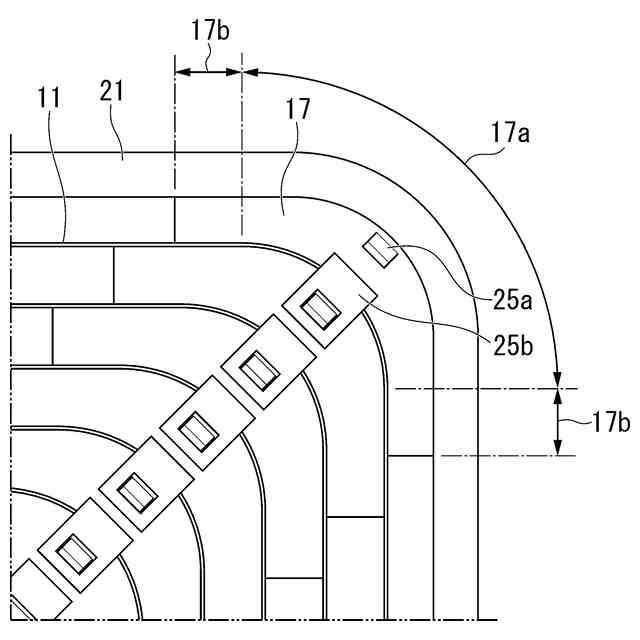

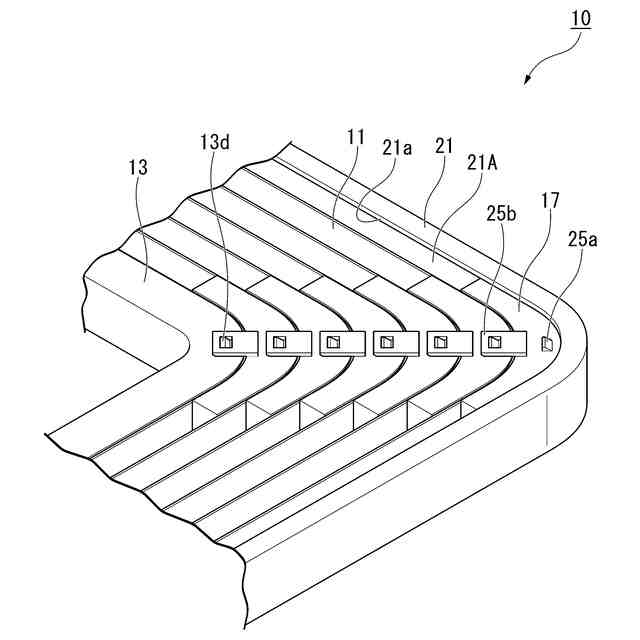

（１）：本発明の一態様に係るコイル成形部材（例えば、実施形態でのコイル成形部材１０）は、電線（例えば、実施形態での電線１１）が所定軸線（例えば、実施形態での中心軸線Ｏ）の周りに渦巻き状に配置される場合の第１周目で前記電線が巻き付けられる第１ガイド部材（例えば、実施形態でのベースガイド１３）と、任意の自然数ｎによる第ｎ周目の前記電線の湾曲部を少なくとも外方側から支持する第２ガイド部材（例えば、実施形態でのコーナーガイド１７）と、最も外方の前記第２ガイド部材を外方側から支持する第３ガイド部材（例えば、実施形態でのガイド枠２１）と、前記第１ガイド部材と最も内方の前記第２ガイド部材とを連結及び隣り合う前記第２ガイド部材同士を連結する複数の連結部材（例えば、実施形態での第２ベース爪部１３ｄ、爪部２５ａ及び爪保持部２５ｂ）とを備える。
【０００７】

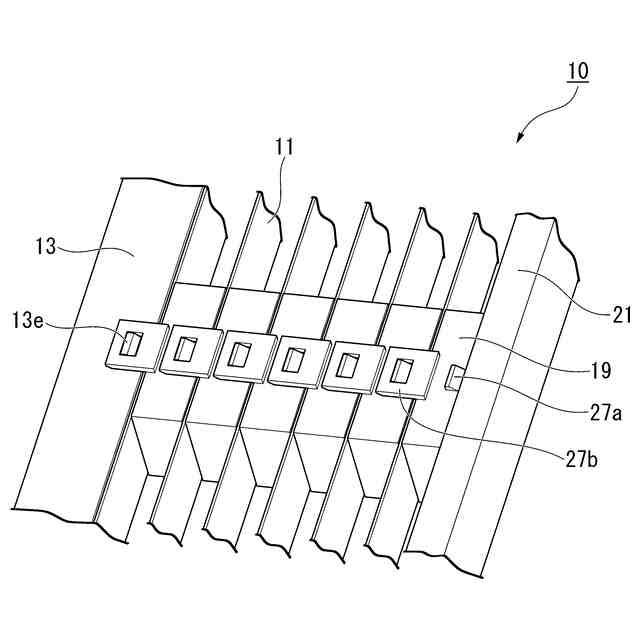

（２）：上記（１）に記載のコイル成形部材は、複数の前記連結部材を第１連結部材（例えば、実施形態での第２ベース爪部１３ｄ、爪部２５ａ及び爪保持部２５ｂ）として、前記第ｎ周目の前記電線の直線部を少なくとも外方側から支持する第４ガイド部材（例えば、実施形態でのストレートガイド１９）と、前記第１ガイド部材と最も内方の前記第４ガイド部材とを連結及び隣り合う前記第４ガイド部材同士を連結する複数の第２連結部材（例えば、実施形態での第３ベース爪部１３ｅ、爪部２７ａ及び爪保持部２７ｂ）とを備えてもよい。
【０００８】

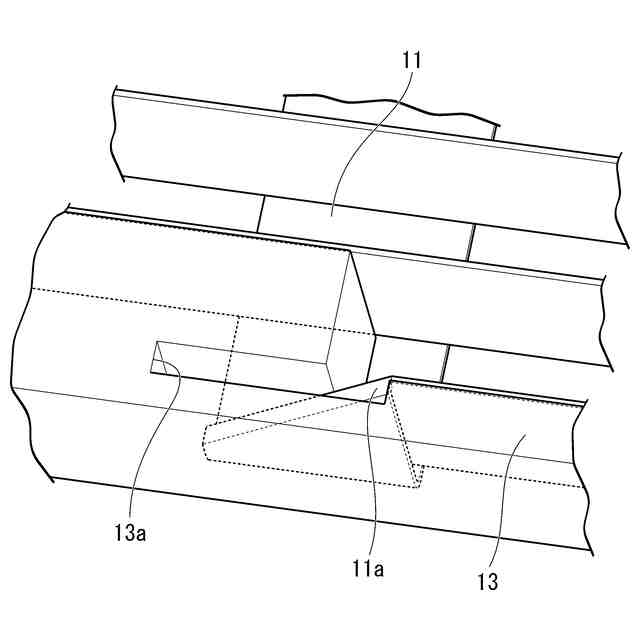

（３）：上記（１）又は（２）に記載のコイル成形部材では、前記第１ガイド部材は前記電線の巻き始め部位（例えば、実施形態での巻き始め部位１１ａ）を固定する第１固定部（例えば、実施形態での巻き始め固定部１３ａ）を備え、前記第３ガイド部材は前記電線の巻き終わり部位（例えば、実施形態での巻き終わり部位１１ｂ）を固定する第２固定部（例えば、実施形態での巻き終わり固定部２１ｂ）を備えてもよい。
【０００９】

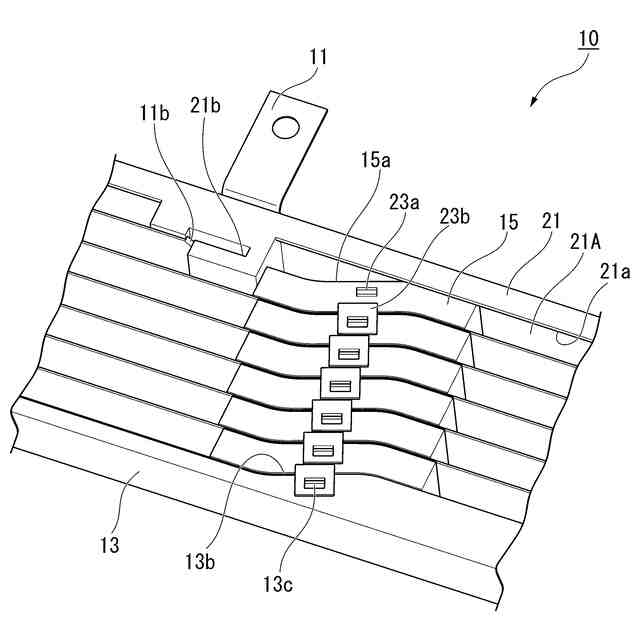

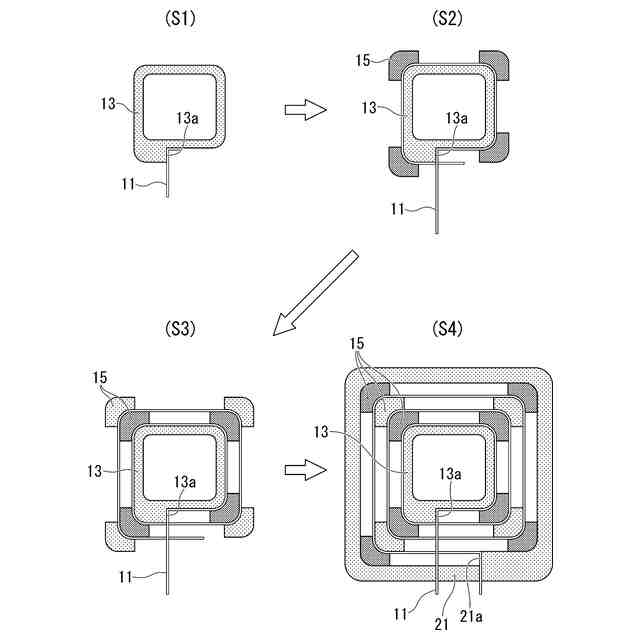

（４）：上記（３）に記載のコイル成形部材は、前記第１ガイド部材は前記第１周目の前記電線の周回位置を外方側に変位させる変位部（例えば、実施形態での変位部１３ｂ）を備え、第（ｎ＋１）周目の前記電線の周回位置を外方側に変位させる第５ガイド部材（例えば、実施形態での変位ガイド１５）と、前記変位部と最も内方の前記第５ガイド部材とを連結及び隣り合う前記第５ガイド部材同士を連結する複数の第３連結部材（例えば、実施形態での第１ベース爪部１３ｃ、爪部２３ａ及び爪保持部２３ｂ）とを備えてもよい。
【発明の効果】
【００１０】
上記（１）によれば、第１ガイド部材と複数の第２ガイド部材とを連結する複数の連結部材を備えることにより、電線の湾曲部でのゆがみ及びひずみを抑制しながら電線間の間隔を所定に保持するコイル成型工程の容易性を向上させることができる。
電線が渦巻き状に配置される際に湾曲部を外方側から支持する第２ガイド部材が追加されることにより、電線の軸線方向の位置を一定に維持しながら、電線のゆがみ及びひずみを抑制することができる。
最も外方の第２ガイド部材を外方側から支持する第３部材を備えることにより、例えば電線の形状が歪みやすい扁平形状等であっても、搬送時等の歪みを抑制することができる。
（【００１１】以降は省略されています）
