発明の名称制動制御装置
出願人株式会社アドヴィックス
代理人個人,個人
主分類B60T 8/00 20060101AFI20250603BHJP(車両一般)
要約【課題】登坂路で停車させるに際し、車両のエネルギー効率の悪化を抑制しつつ、停車時における車両の姿勢の変化を抑制できるようにすること。
【解決手段】制動制御装置50の処理回路51は、登坂路を走行する車両10に制動力を付与することによって停車させるに際し、車両10に作用する降坂方向の力と車両10に作用する登坂方向の力とを釣り合わせるための制動力である停車維持制動力よりも小さく、且つ0(零)以上の制動力である第1制動力まで車両制動力を減少させた上で、車両10の車体速度を0(零)とする制動力減少処理を実行する減少制御部M13、及び、制動力減少処理の実行によって車両10が前進から後退に切り替わった時点から、車両制動力を停車維持制動力以上の第2制動力まで増大させる制動力増大処理を実行する縮退制御部M17として機能する。
【選択図】図1
特許請求の範囲【請求項１】
登坂路を走行する車両に制動力を付与することによって停車させるに際し、前記車両に作用する降坂方向の力と前記車両に作用する登坂方向の力とを釣り合わせるための制動力である停車維持制動力よりも小さく、且つ０（零）以上の制動力である第１制動力まで、前記車両に付与する制動力を減少させた上で、前記車両の車体速度を０（零）とする制動力減少処理を実行する第１制御部と、
前記制動力減少処理の実行によって前記車両が前進から後退に切り替わった時点から、前記車両に付与する制動力を前記停車維持制動力以上の第２制動力まで増大させる制動力増大処理を実行する第２制御部と、を備える
制動制御装置。
続きを表示（約 420 文字）【請求項２】
前記登坂路の勾配、停車時に前記車両の乗員に求められている快適性の度合いを示す指標、前記車両に作用する当該車両を移動させる力、及び前記車両の重量のうち、少なくとも１つに基づいて、前記第１制動力を設定する第１制動力設定部を備える
請求項１に記載の制動制御装置。
【請求項３】
前記第１制御部は、前記車両に付与する制動力の要求値と前記第１制動力との差の大きさが制動力差判定値以上である場合に、前記制動力減少処理を開始する
請求項１又は請求項２に記載の制動制御装置。
【請求項４】
前記車両に対して当該車両の前後方向に作用する慣性力を検出するセンサの検出値が、基準値、又は基準範囲の下限未満の状態から、当該検出値が、前記基準値又は前記基準範囲の上限以上の状態に移行した場合に、前記車両が前進から後退に切り替わった時点であると判定する判定部を備える
請求項１に記載の制動制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両に付与する制動力を制御する制動制御装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１は、停車直前で車両に付与する制動力を減少させることによって、停車時における車両の姿勢の変化を抑制する停車制御を実施する車両制御装置を開示している。当該制動制御装置は、車両が登坂路を走行している場合、車両の動力源であるモータジェネレータに力行させた状態で上記停車制御を実施するようになっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２８９１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記車両制御装置では、登坂路で車両が停止するに際して停車制御を実施する場合、モータジェネレータに力行を行わせる。そのため、登坂路で停車させる場合には、停車時における車両の姿勢の変化は抑制できるものの、車両のエネルギー効率が悪化してしまう。
【課題を解決するための手段】
【０００５】
上記課題を解決するための制動制御装置は、登坂路を走行する車両に制動力を付与することによって停車させるに際し、前記車両に作用する降坂方向の力と前記車両に作用する登坂方向の力とを釣り合わせるための制動力である停車維持制動力よりも小さく、且つ０（零）以上の制動力である第１制動力まで、前記車両に付与する制動力を減少させた上で、前記車両の車体速度を０（零）とする制動力減少処理を実行する第１制御部と、前記制動力減少処理の実行によって前記車両が前進から後退に切り替わった時点から、前記車両に付与する制動力を前記停車維持制動力以上の第２制動力まで増大させる制動力増大処理を実行する第２制御部と、を備えている。
【発明の効果】
【０００６】
上記制動制御装置は、登坂路で停車させるに際し、車両のエネルギー効率の悪化を抑制しつつ、停車時における車両の姿勢の変化を抑制できるという効果を奏する。
【図面の簡単な説明】
【０００７】
図１は、実施形態の制動制御装置を備える車両の概略を示す構成図である。
図２は、登坂路を走行する車両に制動力を付与することによって車両を停止させる様子を示す模式図である。

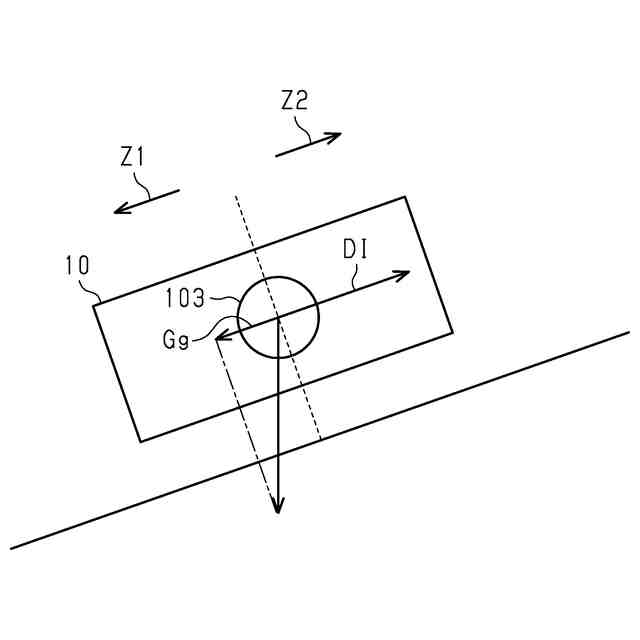

図３は、制動力を付与することによって登坂路で車両を停止させた様子を示す模式図である。

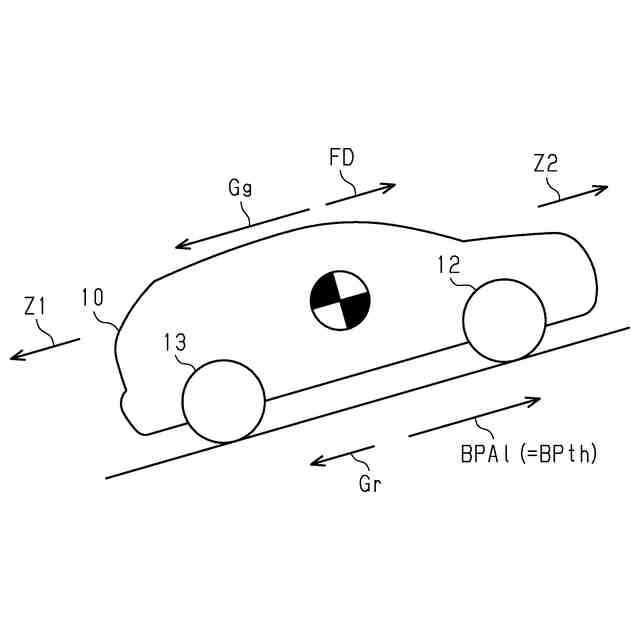

図４は、登坂路で車両が減速している場合に当該車両に作用する力の関係を示す模式図である。

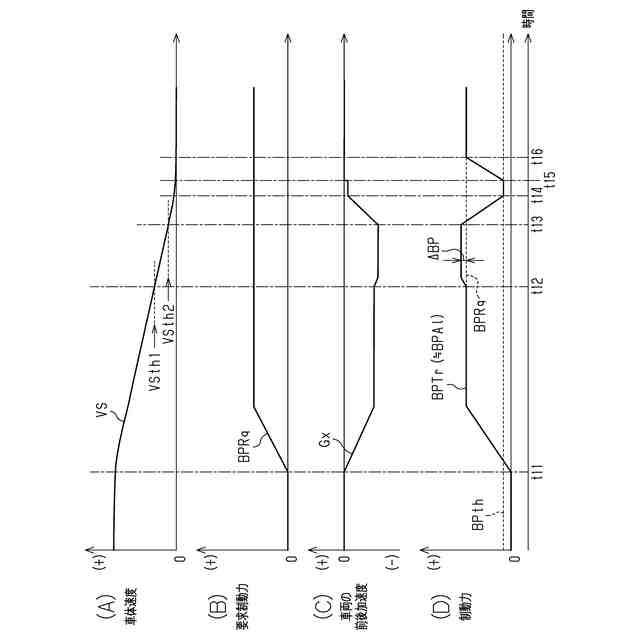

図５は、車両を水平路で停止させる場合のタイミングチャートである。
図６は、図１の制動制御装置で実行される一連の処理を示すフローチャートである。

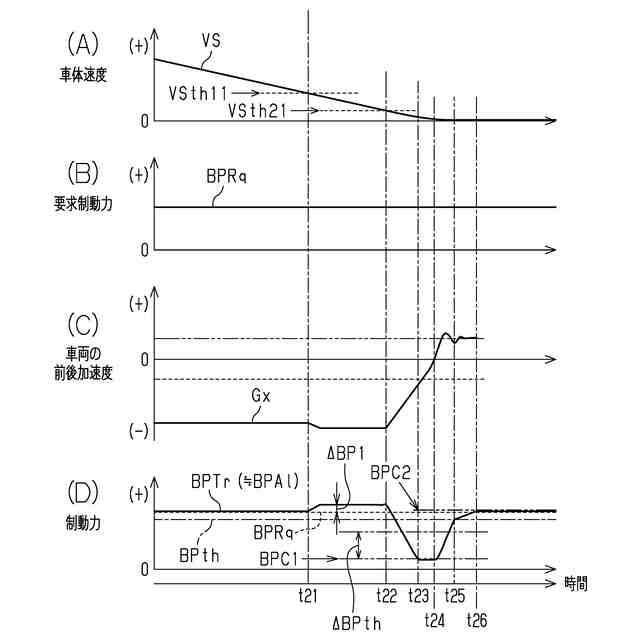

図７は、車両を登坂路で停止させる場合のタイミングチャートである。
【発明を実施するための形態】
【０００８】
以下、制動制御装置の一実施形態を図１から図７に従って説明する。
図１は、制動制御装置５０を備える車両１０を図示している。車両１０は、制動操作部材１１と、複数の車輪と、複数の摩擦ブレーキ２０と、制動アクチュエータ３０と、を備えている。制動操作部材１１は、車両１０に制動力を付与する際に運転者が操作する部材である。制動操作部材１１の一例はブレーキペダルである。複数の車輪は、２つの前輪１２と２つの後輪１３とを含んでいる。
【０００９】
＜摩擦ブレーキ＞
複数の摩擦ブレーキ２０は、対応する車輪に制動力をそれぞれ付与する。摩擦ブレーキ２０は、ホイールシリンダ２１と回転体２２と摩擦部２３とを有している。回転体２２は車輪と一体に回転する。そのため、摩擦部２３を回転体２２に押し付けることにより、車輪に制動力が付与される。回転体２２に摩擦部２３を押し付ける力は、ホイールシリンダ２１内の液圧であるホイール液圧が高いほど大きくなる。そのため、摩擦ブレーキ２０は、ホイール液圧が高いほど大きい制動力を車輪に付与できる。
【００１０】
＜制動アクチュエータ＞
制動アクチュエータ３０は、複数のホイールシリンダ２１のホイール液圧を制御することによって、車輪１２，１３に付与する制動力を制御する。例えば、制動アクチュエータ３０は、複数のホイールシリンダ２１にブレーキ液を供給する加圧源を有している。加圧源は、例えば、電動ポンプ及び電動シリンダである。制動アクチュエータ３０は、前輪１２用のホイールシリンダ２１のホイール液圧と後輪１３用のホイールシリンダ２１のホイール液圧とを個別に調整できる。
（【００１１】以降は省略されています）
