発明の名称検出装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類A61B 5/11 20060101AFI20250603BHJP(医学または獣医学;衛生学)
要約【課題】小型化しつつ、受光部への迷光の入射量を低減することができる検出装置を提供すること。
【解決手段】対象者の予め決められた部位に取り付けられる検出装置であって、予め決められた第1方向を上方として、前記第1方向と直交する面を有する基部と、前記基部上に設けられる加速度検出部と、前記基部上において前記基部とともに前記加速度検出部を覆う蓋部と、前記蓋部上に設けられ、前記検出装置が前記部位に取り付けられた場合における前記加速度検出部の出力に基づいて前記対象者の体動を検出する制御部と、光を発光する発光部と、前記光を受光する受光部と、前記基部と前記加速度検出部と前記蓋部と前記制御部と前記発光部と前記受光部とを収容する収容部と、を備え、前記発光部の上面の前記第1方向における高さは、前記受光部の上面の前記第1方向における高さと異なる高さである、検出装置。
【選択図】図21
特許請求の範囲【請求項１】
対象者の予め決められた部位に取り付けられる検出装置であって、
予め決められた第１方向を上方として、
前記第１方向と直交する面を有する基部と、
前記基部上に設けられる加速度検出部と、
前記基部上において前記基部とともに前記加速度検出部を覆う蓋部と、
前記蓋部上に設けられ、前記検出装置が前記部位に取り付けられた場合における前記加速度検出部の出力に基づいて前記対象者の体動を検出する制御部と、
光を発光する発光部と、
前記光を受光する受光部と、
前記基部と前記加速度検出部と前記蓋部と前記制御部と前記発光部と前記受光部とを収容する収容部と、
を備え、
前記発光部の上面の前記第１方向における高さは、前記受光部の上面の前記第１方向における高さと異なる高さである、
検出装置。
続きを表示（約 1,000 文字）【請求項２】
前記制御部は、
前記受光部により受光された前記光の強度に応じて、前記対象者の生体情報を検出し、
検出した前記体動に応じて、前記生体情報を補正する、
請求項１に記載の検出装置。
【請求項３】
前記制御部は、前記第１方向と交差する第２方向に向かって延伸し、
前記発光部は、前記第１方向と前記第２方向とのそれぞれと交差する第３方向において前記制御部と並ぶように設けられ、
前記受光部は、前記第３方向において前記制御部と並ぶように設けられ、且つ、前記第２方向において前記発光部と並ぶように設けられる、
請求項１に記載の検出装置。
【請求項４】
前記制御部は、前記第１方向と交差する第２方向に向かって延伸し、
前記発光部は、前記第１方向と前記第２方向とのそれぞれと交差する第３方向において前記制御部と並ぶように設けられ、
前記受光部は、前記第３方向において前記制御部及び前記発光部のそれぞれと並ぶように設けられる、
請求項１に記載の検出装置。
【請求項５】
前記制御部は、前記第３方向において、前記発光部と前記受光部との間に設けられる、
請求項４に記載の検出装置。
【請求項６】
前記発光部の上面の前記第１方向における高さと、前記受光部の上面の前記第１方向における高さとのそれぞれは、前記制御部の上面の前記第１方向における高さ以下の高さである、
請求項１に記載の検出装置。
【請求項７】
前記発光部は、前記基部と前記蓋部と前記制御部とのうちのいずれかの部材の上に設けられ、
前記受光部は、前記基部と前記蓋部と前記制御部とのうち前記発光部が設けられていない２つの部材のいずれかの上に設けられる、
請求項１に記載の検出装置。
【請求項８】
前記受光部の上面の前記第１方向における高さは、前記発光部の上面の前記第１方向における高さよりも高い高さである、
請求項１に記載の検出装置。
【請求項９】
前記発光部の上面の前記第１方向における高さは、前記受光部の上面の前記第１方向における高さよりも高い高さである、
請求項１に記載の検出装置。
【請求項１０】
前記第１方向から見た場合、前記発光部の大きさは、前記受光部の大きさと異なる、
請求項１に記載の検出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この開示は、検出装置に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
非侵襲な方法により、脈波、脈拍、酸素飽和度等の生体情報を検出する検出装置についての研究、開発が行われている。
【０００３】
これに関し、対象者の予め決められた対象部位に取り付けられる検出装置であって、光を発光する発光部と、光を受光する受光部とを有し、発光部から発光された光のうち対象部位の内部において反射された光の受光部による受光量に基づいて対象者の生体情報を検出する生体情報検出部と、対象部位の加速度を検出する加速度検出部とを備える検出装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－０００５９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されたような検出装置では、生体情報検出部と加速度検出部とが互いに異なる空間内に配置される。しかしながら、検出装置の小型化を図ろうとした場合、生体情報検出部と加速度検出部とは、互いに同じ空間内に配置するとともに、発光部と受光部とを近づけることが望ましい。ところが、生体情報検出部と加速度検出部との両方が配置される空間内において発光部と受光部とを近づけると、発光部から発光される光の一部が、対象部位の内部を通らずに迷光として受光部に受光されてしまい易くなる。これは、生体情報の検出精度を低下させることに繋がり、望ましいことではない。なお、発光部と受光部との間に遮光部材を配置することによってこの問題を解決する方法は、検出装置の小型化を阻害することがあり、採用することができないことも多い。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本開示の一態様は、対象者の予め決められた部位に取り付けられる検出装置であって、予め決められた第１方向を上方として、前記第１方向と直交する面を有する基部と、前記基部上に設けられる加速度検出部と、前記基部上において前記基部とともに前記加速度検出部を覆う蓋部と、前記蓋部上に設けられ、前記検出装置が前記部位に取り付けられた場合における前記加速度検出部の出力に基づいて前記対象者の体動を検出する制御部と、光を発光する発光部と、前記光を受光する受光部と、前記基部と前記加速度検出部と前記蓋部と前記制御部と前記発光部と前記受光部とを収容する収容部と、を備え、前記発光部の上面の前記第１方向における高さは、前記受光部の上面の前記第１方向における高さと異なる高さである、検出装置である。
【図面の簡単な説明】
【０００７】

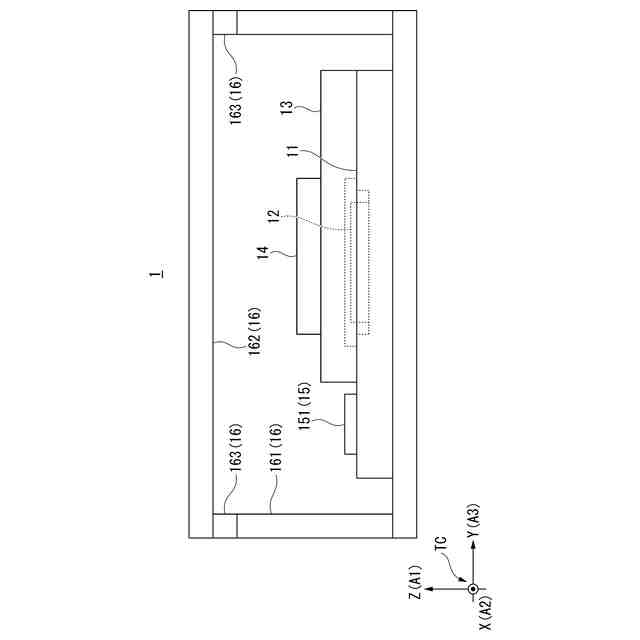

検出装置１の構成の一例を示す正面図である。

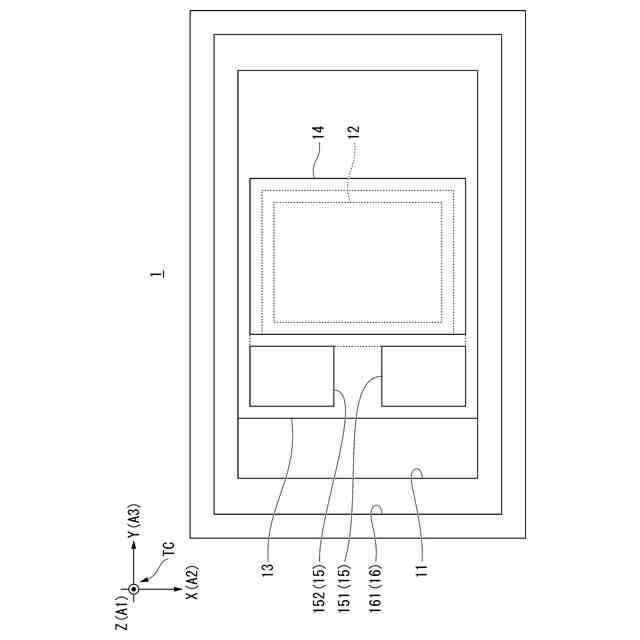

図１に示した検出装置１の上面図である。

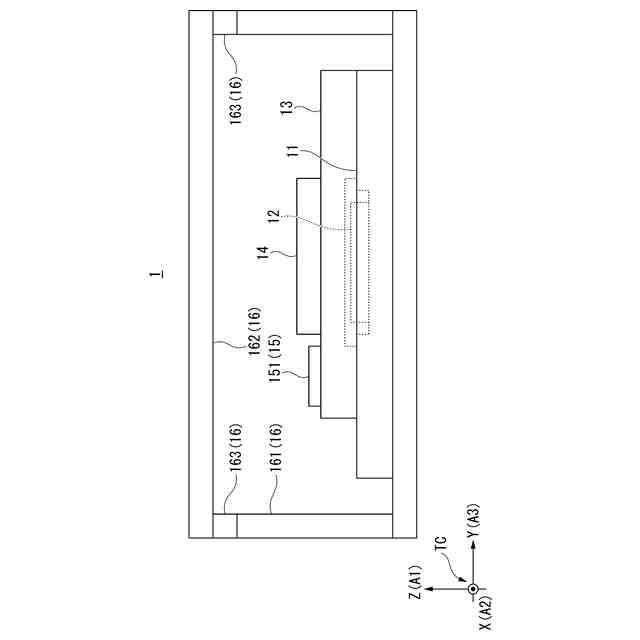

検出装置１の構成の第１変形例を示す正面図である。

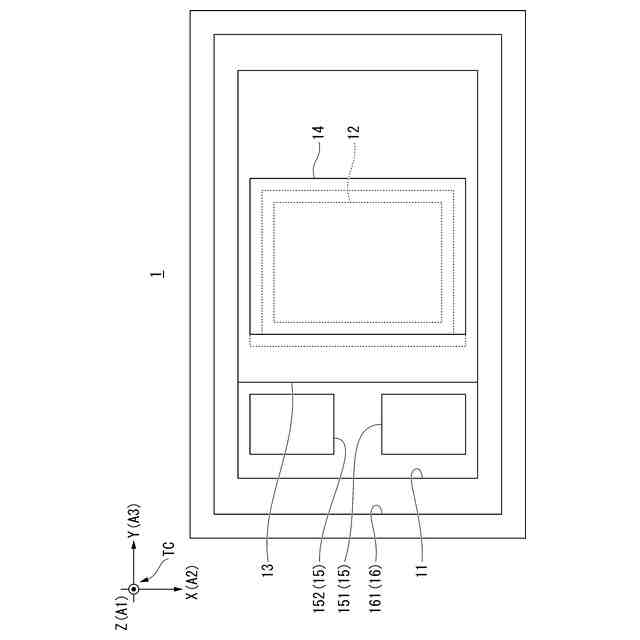

図３に示した検出装置１の上面図である。
検出装置１の構成の第２変形例を示す正面図である。
図５に示した検出装置１の上面図である。

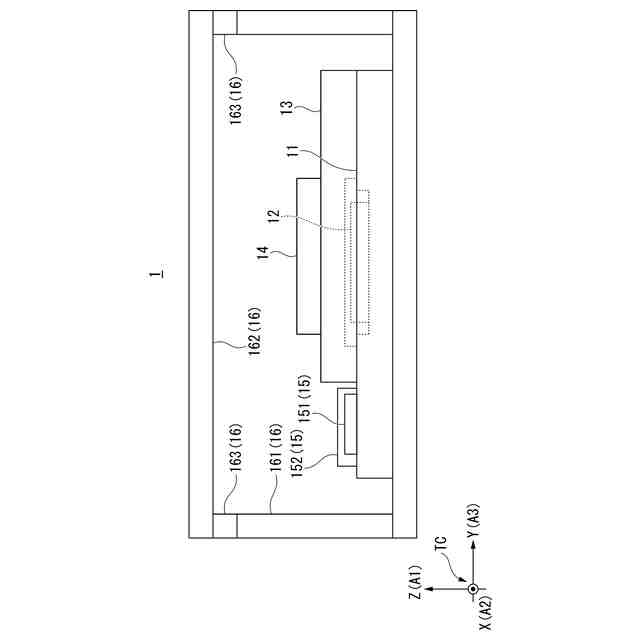

検出装置１の構成の第３変形例を示す正面図である。

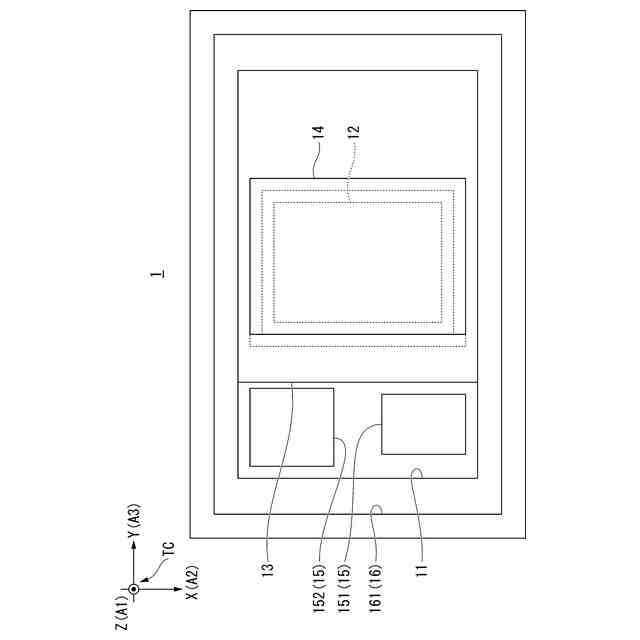

図７に示した検出装置１の上面図である。
検出装置１の構成の第４変形例を示す正面図である。
図９に示した検出装置１の上面図である。
検出装置１の構成の第５変形例を示す正面図である。

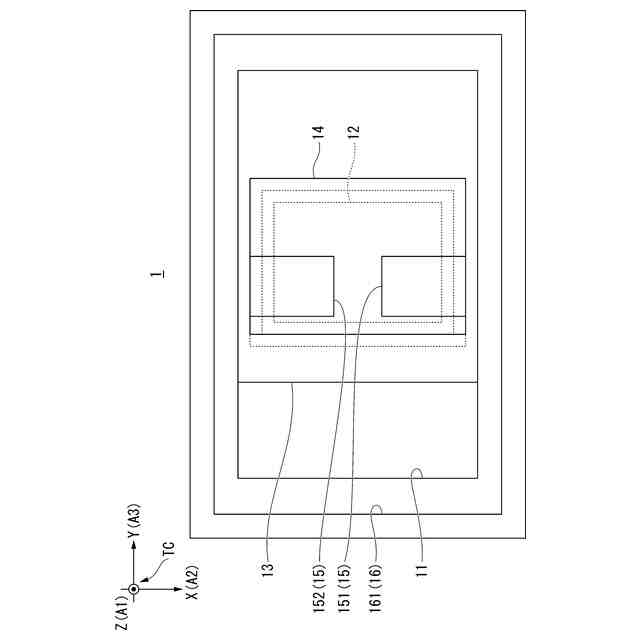

図１１に示した検出装置１の上面図である。
検出装置１の構成の第６変形例を示す正面図である。
図１３に示した検出装置１の上面図である。
検出装置１の構成の第７変形例を示す正面図である。
図１５に示した検出装置１の上面図である。
検出装置１の構成の第８変形例を示す正面図である。
図１７に示した検出装置１の上面図である。

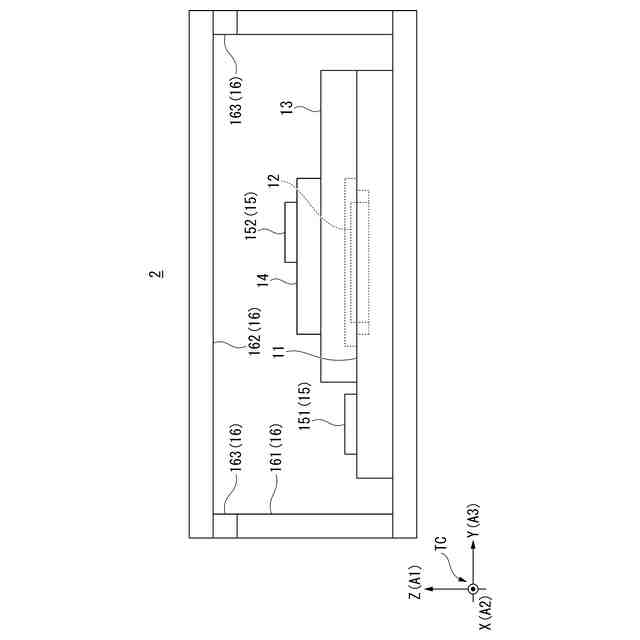

検出装置２の構成の一例を示す正面図である。
図１９に示した検出装置２の上面図である。
検出装置２の構成の第１変形例を示す正面図である。
図２１に示した検出装置２の上面図である。
検出装置２の構成の第２変形例を示す正面図である。
図２３に示した検出装置２の上面図である。
検出装置２の構成の第３変形例を示す正面図である。
図２５に示した検出装置２の上面図である。
検出装置３の構成の一例を示す正面図である。
図２７に示した検出装置３の上面図である。
検出装置３の構成の第１変形例を示す正面図である。
図２９に示した検出装置３の側面図である。
図２９に示した検出装置３の上面図である。
検出装置３の構成の第２変形例を示す正面図である。
検出装置３の構成の第３変形例を示す正面図である。
【発明を実施するための形態】
【０００８】
＜本開示の概要＞
以下、本開示の概要について説明する。本開示では、対象者の予め決められた対象部位に取り付けられる検出装置であって、光を発光する発光部と、光を受光する受光部とを有し、発光部から発光された光のうち対象部位の内部において反射された光の受光部による受光量に基づいて対象者の生体情報を検出する生体情報検出部と、当該部位の加速度を検出する加速度検出部とを備える検出装置の構成について説明する。生体情報検出部と加速度検出部とが互いに同じ空間内に配置される場合、生体情報検出部と加速度検出部とが互いに異なる空間内に配置される場合と比較して、当該検出装置の小型化を図ることができる。ところが、生体情報検出部と加速度検出部とを互いに同じ空間内に配置すると、発光部から発光された光のうち対象部位を通らずに加速度検出部へ入射する光の量の増大、発光部から発光された光のうち迷光として受光部へ入射する光の量の増大、発光部から発光された光のうち当該空間内において乱反射した光が受光部へ入射する量の増大等を引き起こすことがある。発光部からの光のうち対象部位を通らずに加速度検出部へ入射する光の量の増大は、加速度検出部の熱膨張を誘発し、加速度検出部による加速度の検出精度の低下に繋がるため、望ましいことではない。発光部からの光のうち迷光として受光部へ入射する光の量の増大は、生体情報の検出精度の低下に繋がり、望ましいことではない。そして、発光部から発光された光のうちと空間内において乱反射した光が受光部へ入射する量の増大も、生体情報の検出精度の低下に繋がり、望ましいことではない。そこで、本開示では、これらの問題のうちの少なくとも１つを解決することができる当該検出装置の構成について説明する。このような構成は、例えば、以下において説明する第１実施形態～第３実施形態の３つの実施形態のそれぞれ、又は、これら３つの実施形態のうちの一部又は全部の組み合わせによって実現することができる。そこで、以下では、これら３つの実施形態のそれぞれについて詳しく説明する。なお、これら３つの実施形態のそれぞれ、又は、これら３つの実施形態のうちの一部又は全部の組み合わせは、以下において説明する当該検出装置の機能を損なわない限りにおいて、他の構成と組み合わされてもよい。
【０００９】
＜第１実施形態＞
以下、第１実施形態について、図面を参照して説明する。
【００１０】
＜第１実施形態に係る検出装置の概要＞
まず、第１実施形態に係る検出装置の概要について説明する。
（【００１１】以降は省略されています）
