公開番号2025086610
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200702
出願日2023-11-28
発明の名称電池の製造方法、及び、電池
出願人トヨタ自動車株式会社,株式会社豊田自動織機
代理人個人,個人,個人
主分類H01M 50/609 20210101AFI20250602BHJP(基本的電気素子)
要約【課題】電池の注液口から電解液を注液する際に変形や破損が生じることを抑制する。

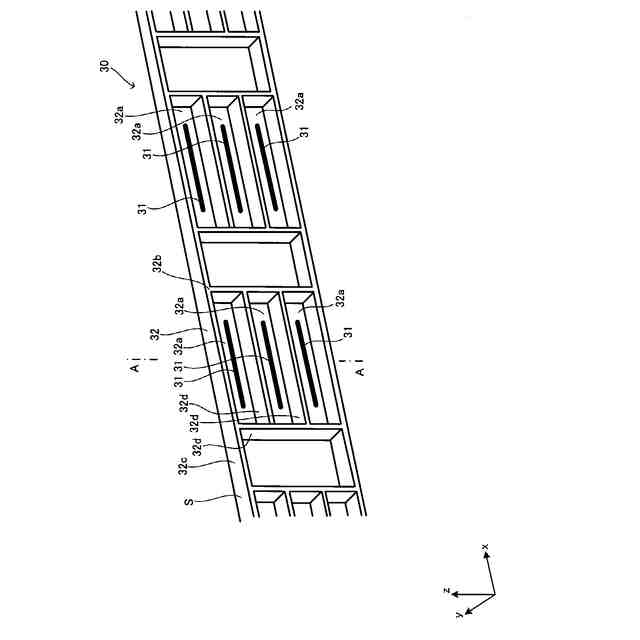

【解決手段】複数の電極が積層された電池であって、電極に対して電解液を注入するための注液口31と、注液口31を囲うように形成された注液枠とを有し、注液枠のうち、複数の電極の積層方向の端面には少なくとも一部に、注液枠の他の部位よりも表面粗さが大きい粗面部を具備する。

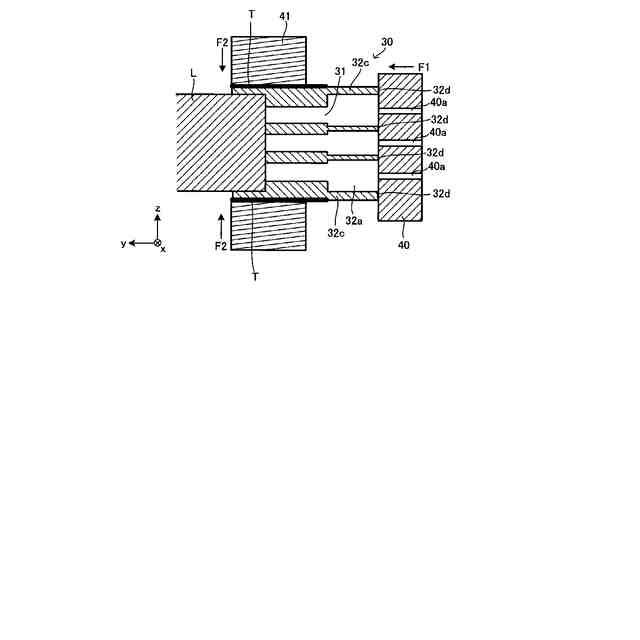

【選択図】図6
特許請求の範囲【請求項１】
複数の電極が積層された電池の製造方法であって、
前記電極に対して前記電解液を注入する注液口を囲むように形成された注液枠を介して前記電解液を供給する注液工程を有し、
前記注液枠のうち、複数の前記電極の積層方向端面は、前記注液枠の他の部位よりも表面粗さが大きい粗面部を備えており、
前記注液工程では、前記注液枠の開口を覆うように押圧して第１の治具を配置し、前記粗面部を押圧するように第２の治具を配置して、前記電解液を前記注液口に供給する、
電池の製造方法。
続きを表示（約 230 文字）【請求項２】
前記第２の治具と前記粗面部との静摩擦係数が０．５以上である、請求項１に記載の電池の製造方法。
【請求項３】
複数の電極が積層された電池であって、
前記電極に対して電解液を注入するための注液口と、
前記注液口を囲うように形成された注液枠と、を有し、
前記注液枠のうち、複数の前記電極の積層方向の端面には少なくとも一部に、前記注液枠の他の部位よりも表面粗さが大きい粗面部を具備する、
電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池の製造方法、及び、電池に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１にはバイポーラ電池の端部に射出成型で注液口が設けられたことが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１２０７１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
注液口からの電解液の注液の際に注液口を囲うように形成された注液枠を押さえる必要があるが、注液枠に力がかかりすぎると注液枠に破損や変形の虞がある。
【０００５】
そこで本開示は、電池の注液口から電解液の注液をする際に変形や破損が生じることを抑制することができる電池の製造方法を提供することを目的とする。また、そのための電池を提供する。
【課題を解決するための手段】
【０００６】
詳細は後で説明するが、発明者は鋭意検討の結果、電解液の注液時における電解液のシール性を確保するために、注液の際に注液枠に対して電池の積層方向と交差する方向から押圧するため、座屈や変形が懸念される。これに対して注液枠に電池の積層方向からも拘束力を付加することで、押圧による力をキャンセルする。しかしながら、発明者は拘束力が大きくなると注液枠に破損や変形が生じる知見を得た。これに対して発明者は拘束力を小さくしても押圧力をキャンセルすることができる手段を具体化した。
【０００７】
本願は、複数の電極が積層された電池の製造方法であって、電極に対して電解液を注入する注液口を囲むように形成された注液枠を介して電解液を供給する注液工程を有し、注液枠のうち、複数の電極の積層方向端面は、注液枠の他の部位よりも表面粗さが大きい粗面部を備えており、注液工程では、注液枠の開口を覆うように押圧して第１の治具を配置し、粗面部を押圧するように第２の治具を配置して、電解液を注液口に供給する、電池の製造方法を開示する。
【０００８】
第２の治具と粗面部との静摩擦係数が０．５以上であるように構成してもよい。
【０００９】
本願は、複数の電極が積層された電池であって、電極に対して電解液を注入するための注液口と、注液口を囲うように形成された注液枠と、を有し、注液枠のうち、複数の電極の積層方向の端面には少なくとも一部に、注液枠の他の部位よりも表面粗さが大きい粗面部を具備する、電池を開示する。
【発明の効果】
【００１０】
本開示によれば、拘束力を付与する部材（第２の治具）と注液枠との摩擦が高められているため、電池の積層方向からの拘束力を低減してもシール性を得るための押圧力をキャンセルことができ、注液枠の変形や破損の発生を抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
