公開番号2025086298
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023211556
出願日2023-11-27
発明の名称尿吸収パッド
出願人株式会社MBDI
代理人
主分類A61F 13/471 20060101AFI20250530BHJP(医学または獣医学;衛生学)
要約【課題】男性用下着の形状を選ばず着用した状態で簡単に着脱することが可能であり、また陰茎および陰嚢を把持し、装着した後も容易に位置調整が可能な尿吸収パッドを提供する。

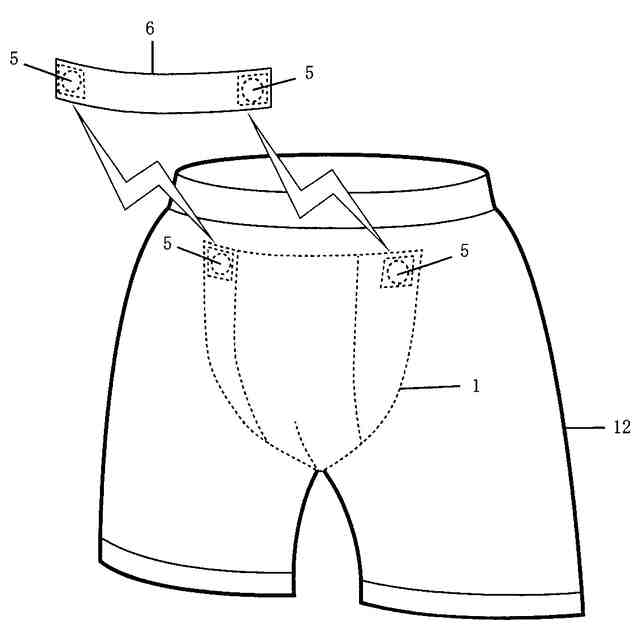

【解決手段】尿吸収パッド本体1は中央立体部2と左右平面部3を縫合または融着し形成する。また、尿吸収パッド本体1の表面上部に1個以上の磁性体5を縫着や貼着したものである。中央立体部2底部の最下点から端点の水平角度を+10度から-30度の範囲にすることで陰茎13および陰嚢14を把持し、尿吸収パッド本体1の上部に設けられた磁性体5に男性用下着の外側より尿吸収パッド保持用ベルト6に縫着や貼着された磁性体5を用いて男性用下着12を挟持することにより、尿吸収パッド本体1を任意の適正な位置に保持させることが出来る。
【選択図】図1
特許請求の範囲【請求項１】
下半身に着用する男性用下着の内側に使用する尿吸収パッドであって、前記下着の内側に装着し、陰嚢部からウエストゴム下までの範囲を覆う中央立体部と左右平面部を縫合や融着または接着により一体化した尿吸収パッド。
続きを表示（約 470 文字）【請求項２】
請求項１に記載の尿吸収パッド本体上部に１個以上の磁性体を縫着や貼着し、男性用下着の内側に使用する前記パッドを外側より尿吸収パッド保持用ベルトに縫着や貼着した磁性体を用いて前記下着を挟持することにより、前記パッドを任意の適正な位置に保持させることが出来る尿吸収パッド。
【請求項３】
請求項１に記載の尿吸収パッド本体の中央立体部下部１／３内に１箇所以上のダーツを有し、そのダーツの形状は曲線であり、縫合や融着することにより立体空間をつくりだしている尿吸収パッド。
【請求項４】
請求項１に記載の尿吸収パッド本体の中央立体部中心を垂直とした場合、中央立体部２底面の最下点から端点の水平角度を＋１０度から－３０度の範囲にすることにより前記パッドが陰茎部から外れ難くなる尿吸収パッド。
【請求項５】

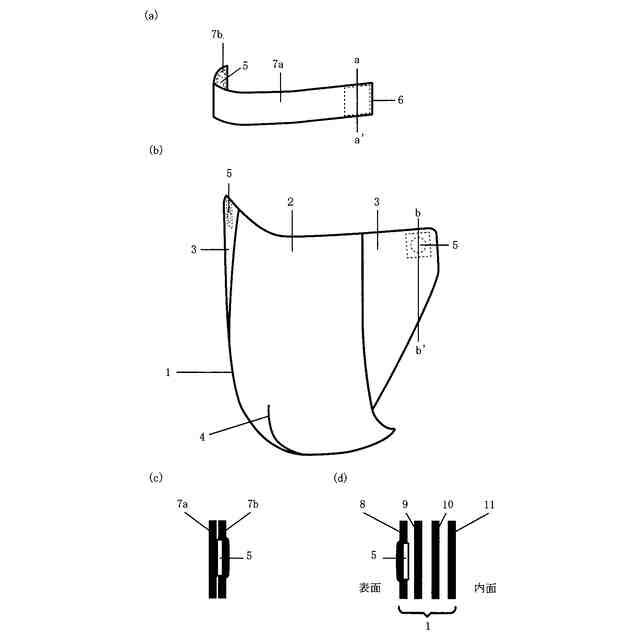

請求項１に記載の尿吸収パッド本体の中側には吸水性素材を使用し、吸水性素材の外側は防水性または撥水性を有する素材を使用し、内側は速乾性、抗菌性素材を使用する尿吸収パッド。

発明の詳細な説明【発明の詳細な説明】
【】
【技術分野】
【０００１】
本発明は、尿漏れに対応でき、男性用下着に簡単に着脱できる布製吸水パッドに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、吸収パッドは下半身に着用する男性用下着の内側に粘着テープで接着するもの、前記下着に吸水素材を縫合したもの、前記下着の内側に面テープを縫合や融着し、吸水パッドの表面に面テープを縫合や融着し接着して使用しているものが殆どである。
【先行技術文献】
【特許文献】
【０００３】
特許７００１８６０
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の吸収パッドは平面的な製品が多く陰茎が移動しやすくなっており、尿漏れ時に吸収パッド外に漏れることがある。使用する場合は下着の内側へ粘着テープで接着しているが貼り直しのときに意図しない場所に粘着テープが貼りつくことがあり吸収パッド自体が使えなくなることがある。従来の吸収パッドは使い捨ての製品が多く、廃棄による環境への悪影響がある。下着本体に吸水パッドを縫合しているものは、吸水した尿から発するアンモニア臭などが気になり履き替える必要がある。また、下着の内側に面テープを縫着や融着し、吸収パッドの外側に面テープを縫着や融着することで、吸収パッドの取り外しが出来る製品では、当該商品の組合せ以外では使用できないという問題点がある。そして、従来の吸収パッドは肌に密着させる必要があり下着のなかでもブリーフやボクサーパンツなど比較的に肌との密着度の高い下着の使用に限定している。
【０００５】
本発明は、上記課題を解決するために成されたものであり、尿漏れに対応でき、特定のパンツに限定することなく、パンツを着用した状態でも簡単に装着、脱着出来る尿吸収パッド本体を提供することを目的とする。
【課題を解決するための手段】
【０００６】

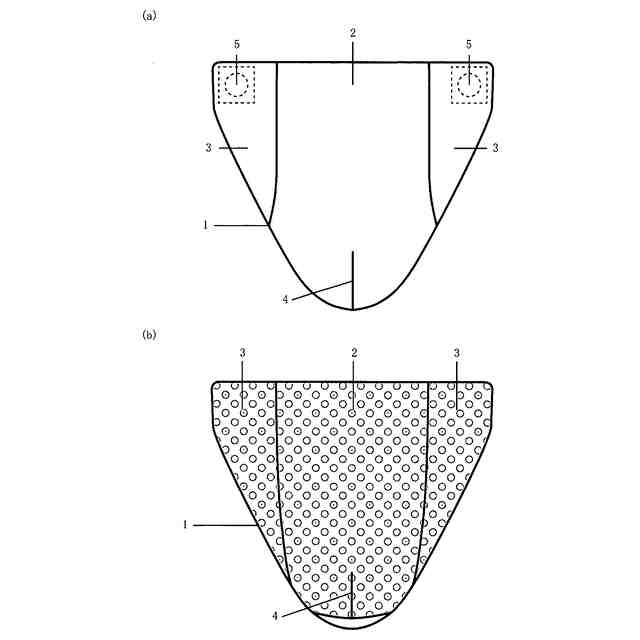

上記課題を達成するために、この発明は、中央立体部下部１／３以内の位置にダーツを１箇所以上入れることで立体的な空間を作り陰茎および陰嚢を把持することが可能となる部分と、陰茎が中央立体部から外へ出たときにカバーする左右平面部からなり、尿漏れを当該パッドの外へ出ることを防ぐ。
【０００７】

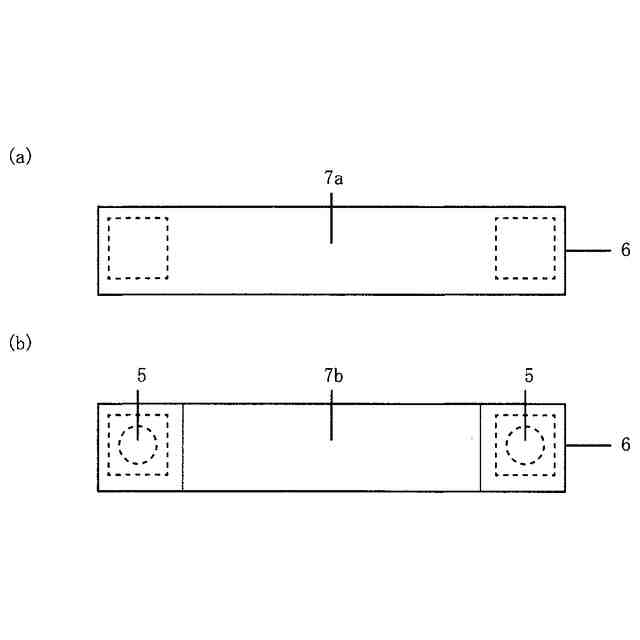

当該パッド上部１／３以内の位置に１個以上の磁性体を縫着や貼着し、男性用下着の内側に使用する前記パッドを外側より尿吸収パッド保持用ベルトに縫着または貼着した磁性体を用いて前記下着を挟持することにより、前記パッドを任意の適正な位置に保持させることが出来る。
【０００８】

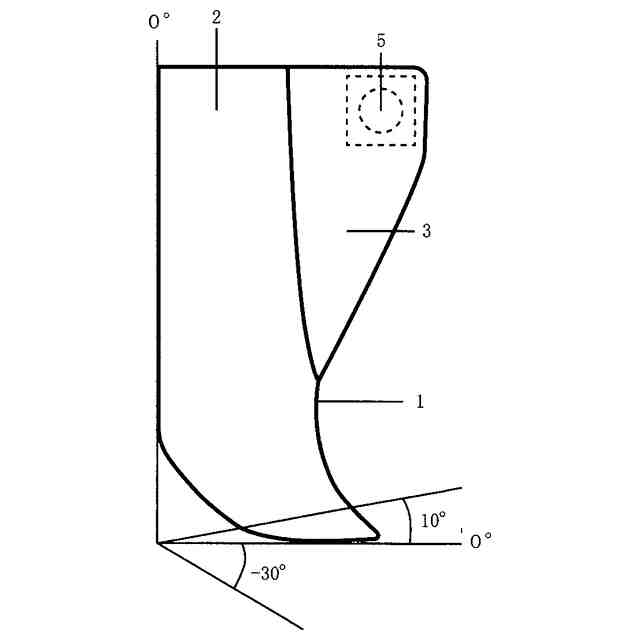

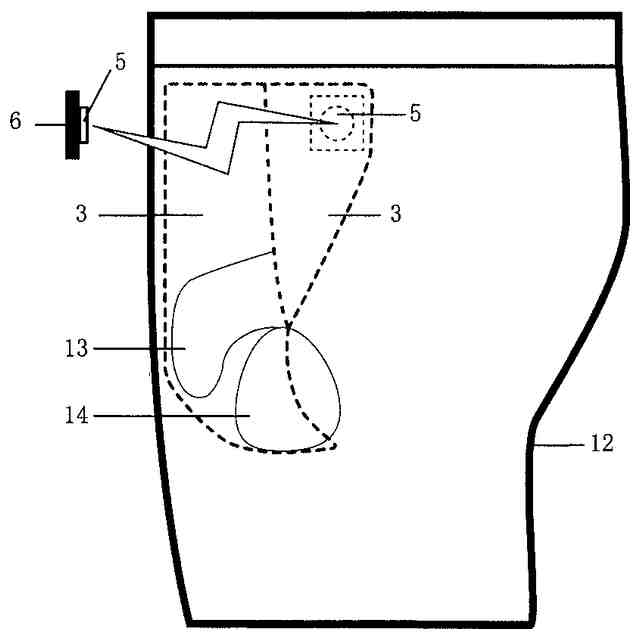

尿吸収パッド本体１の中央立体部２中心を垂直とした場合、中央立体部２下部の最下点から端点の水平角度を＋１０度から－３０度以内にすることにより陰嚢１４が中央立体部２の底面から外れ難くなる。このような構造にすることで中央立体部２下部が支点となり、当該パッド本体に縫着または貼着している磁性体５を下着の外側より尿吸収パッド保持用ベルト６に縫着または貼着した磁性体５で固定することによって、陰嚢１４を把持する部分と磁性体との間で尿吸収パッド本体１を張架することで、当該パッドが外れ難くなりプリーフやボクサーパンツのように体と密着度が高い下着の使用に限定されず、体と密着度の低いトランクスでも使用することが可能となる。
【０００９】
また、粘着テープを使った不織布などで作られた尿漏れパッドでは使用後に廃棄をしなければならないが、当該パッドは布製であり、装着、脱着を可能とするための磁性体を用いることにより、洗って繰返し使うことが可能となる。
【発明の効果】
【００１０】
この発明は、以上のように構成し、中央立体部２下部の形状、磁性体５を当該パッド上部へ縫着や貼着し、男性用下着１２の外側より尿吸収パッド保持用ベルト６に縫着または貼着した磁性体５により男性用下着１２を挟持することでブリーフやボクサーパンツだけでなくトランクスでも使用できるようになり、布製なので洗濯して繰り返し使用できるようになる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
