公開番号2025085452
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023199341
出願日2023-11-24
発明の名称画像処理装置、印刷システム、画像処理方法、壁紙の製造方法及びプログラム
出願人株式会社リコー
代理人個人,個人
主分類G06T 7/00 20170101AFI20250529BHJP(計算;計数)
要約【課題】既存の壁紙と調和する壁紙の画像を生成する。
【解決手段】画像処理装置が、壁紙を撮像した第1の画像及び壁紙を測定した測定情報を取得する取得部と、測定情報に基づいて壁紙に生じた劣化を解析する解析部と、第1の画像から劣化を除去した第2の画像を生成する生成部と、を備える。
【選択図】図11
特許請求の範囲【請求項１】
壁紙を撮像した第１の画像及び前記壁紙を測定した測定情報を取得する取得部と、
前記測定情報に基づいて前記壁紙に生じた劣化を解析する解析部と、
前記第１の画像から前記劣化を除去した第２の画像を生成する生成部と、
を備える画像処理装置。
続きを表示（約 1,400 文字）【請求項２】
前記生成部は、前記劣化の解析結果に基づいて、前記第２の画像に劣化を付加する、
請求項１に記載の画像処理装置。
【請求項３】
前記取得部は、前記壁紙に照射された紫外線量を示す紫外線情報を含む前記測定情報を取得し、
前記解析部は、前記紫外線情報に基づいて前記壁紙に生じた紫外線劣化を解析し、
前記生成部は、前記第１の画像から前記紫外線劣化を除去した前記第２の画像を生成する、
請求項１に記載の画像処理装置。
【請求項４】
前記生成部は、前記紫外線劣化の解析結果に基づいて、前記第２の画像に紫外線劣化を付加する、
請求項３に記載の画像処理装置。
【請求項５】
前記取得部は、前記壁紙の凹凸を測定した凹凸情報を含む前記測定情報を取得し、
前記解析部は、前記凹凸情報に基づいて前記壁紙に生じた損耗劣化を解析し、
前記生成部は、前記第１の画像から前記損耗劣化を除去した前記第２の画像を生成する、
請求項１に記載の画像処理装置。
【請求項６】
前記損耗劣化の解析結果に基づいて、前記壁紙に生じた損耗劣化の傾向を学習する学習部をさらに備え、
前記生成部は、前記損耗劣化の傾向に基づいて前記第２の画像に損耗劣化を付加する、
請求項５に記載の画像処理装置。
【請求項７】
印刷装置と画像処理装置とがネットワークを介して通信可能な印刷システムであって、
前記画像処理装置は、
壁紙を撮像した第１の画像及び前記壁紙を測定した測定情報を取得する取得部と、
前記測定情報に基づいて前記壁紙に生じた劣化を解析する解析部と、
前記第１の画像から前記劣化を除去した第２の画像を生成する生成部と、
前記第２の画像を含む印刷ジョブを前記印刷装置に送信する印刷指示部と、
を備え、
前記印刷装置は、
前記画像処理装置から前記印刷ジョブを受信するジョブ受付部と、
前記印刷ジョブに基づいて壁紙を印刷する印刷実行部と、
を備える印刷システム。
【請求項８】
コンピュータが、
壁紙を撮像した第１の画像及び前記壁紙を測定した測定情報を取得する手順と、
前記測定情報に基づいて前記壁紙に生じた劣化を解析する手順と、
前記第１の画像から前記劣化を除去した第２の画像を生成する手順と、
を実行する画像処理方法。
【請求項９】
壁紙を撮像した第１の画像及び前記壁紙を測定した測定情報を取得する工程と、
前記測定情報に基づいて前記壁紙に生じた劣化を解析する工程と、
前記第１の画像から前記劣化を除去した第２の画像を生成する工程と、
前記劣化の解析結果に基づいて、前記第２の画像に劣化を付加する工程と、
前記第２の画像に基づいて壁紙を印刷する工程と、
を有する壁紙の製造方法。
【請求項１０】
コンピュータに、
壁紙を撮像した第１の画像及び前記壁紙を測定した測定情報を取得する手順と、
前記測定情報に基づいて前記壁紙に生じた劣化を解析する手順と、
前記第１の画像から前記劣化を除去した第２の画像を生成する手順と、
を実行させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像処理装置、印刷システム、画像処理方法、壁紙の製造方法及びプログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
壁紙に生じた汚れ又は傷跡等を修繕するために、既存の壁紙を再現した画像を印刷する技術が知られている。例えば、特許文献１には、住居内の壁紙の傷などの給紙により印刷できない箇所に対して直接印刷を行うことが可能な印刷装置が開示されている。特許文献１に開示された印刷装置は、印刷対象物の印刷領域及び印刷対象物に添付されたマーカーを含む画像を加工して印刷データを作成し、マーカーの位置を参照して、印刷データに基づき印刷対象物の印刷領域への印刷を実行する。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
しかしながら、従来技術では、長年使用した壁紙に生じる経年劣化を考慮していない。経年劣化が生じた壁紙の一部を新たな壁紙に張り替えると、経年劣化の有無による差異が視認し易く、違和感のある見栄えとなることがある。
【０００４】
本発明の一実施形態は、上記のような技術的課題を鑑みて、既存の壁紙と調和する壁紙の画像を生成することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一実施形態である画像処理装置は、壁紙を撮像した第１の画像及び壁紙を測定した測定情報を取得する取得部と、測定情報に基づいて壁紙に生じた劣化を解析する解析部と、第１の画像から劣化を除去した第２の画像を生成する生成部と、を備える。
【発明の効果】
【０００６】
本発明の一実施形態によれば、既存の壁紙と調和する壁紙の画像を生成することができる。
【図面の簡単な説明】
【０００７】

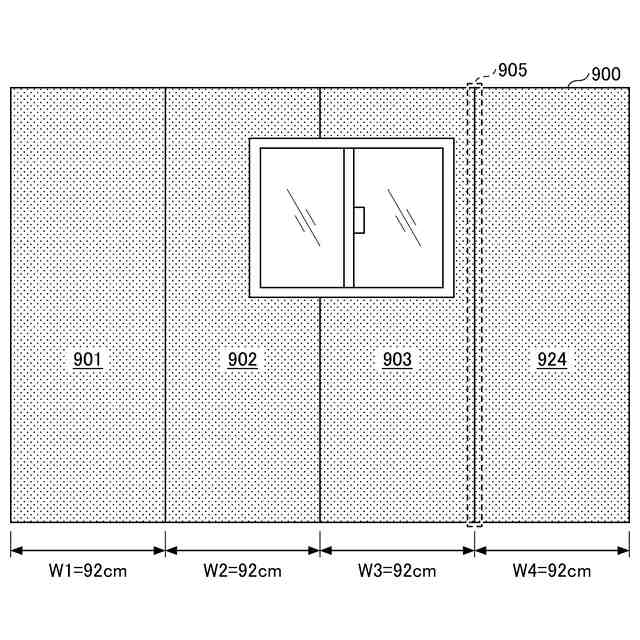

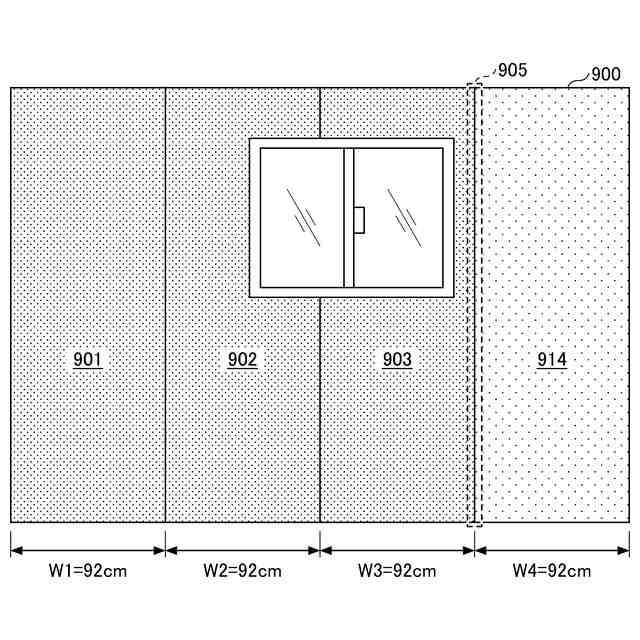

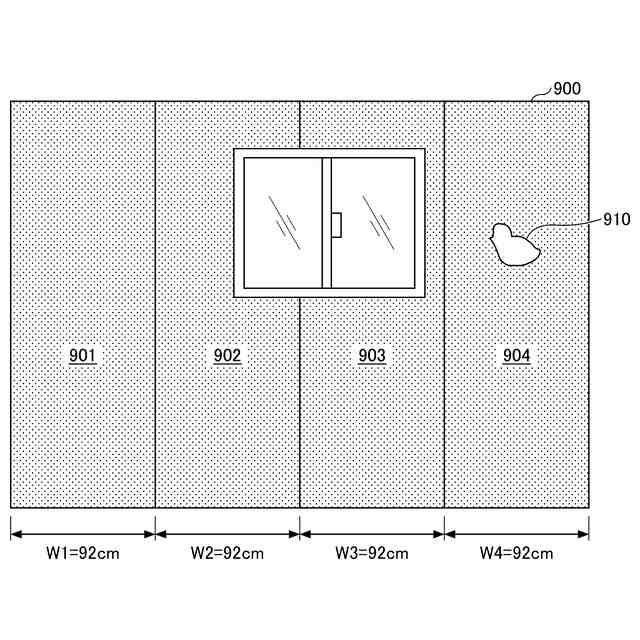

一実施形態における印刷物の利用シーンの一例を示す図である。
一実施形態における印刷物の利用シーンの一例を示す図である。
一実施形態における印刷物の利用シーンの一例を示す図である。

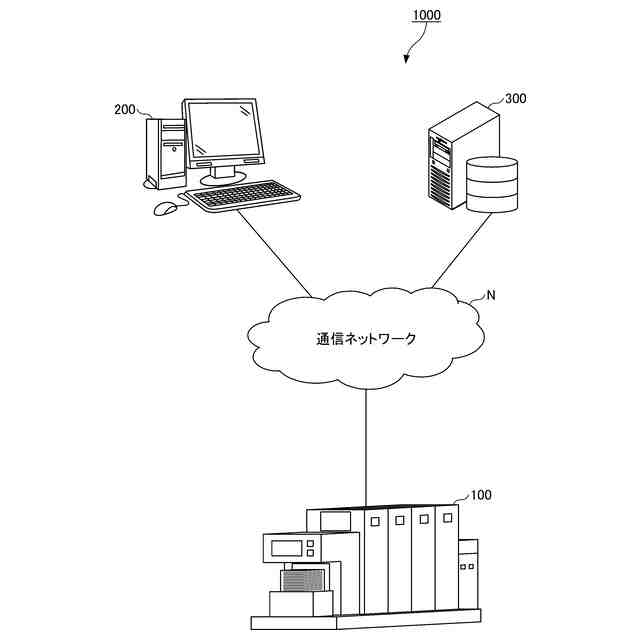

一実施形態における印刷システムの全体構成の一例を示す模式図である。

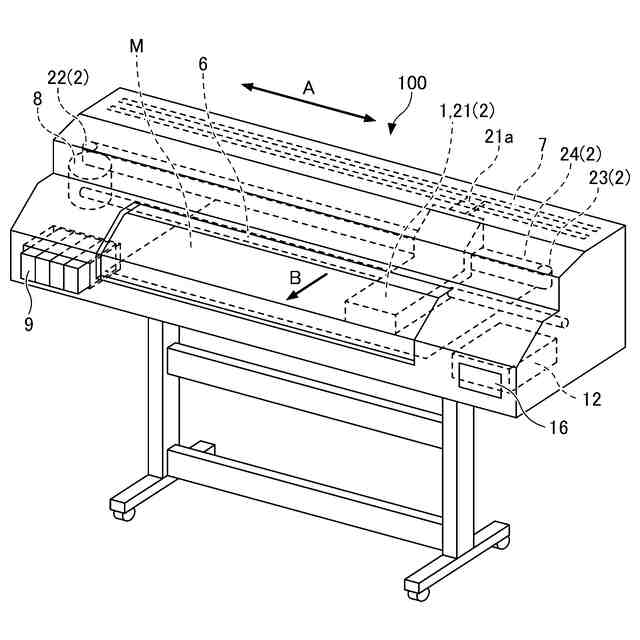

一実施形態における印刷装置の内部を透視して示す斜視図である。

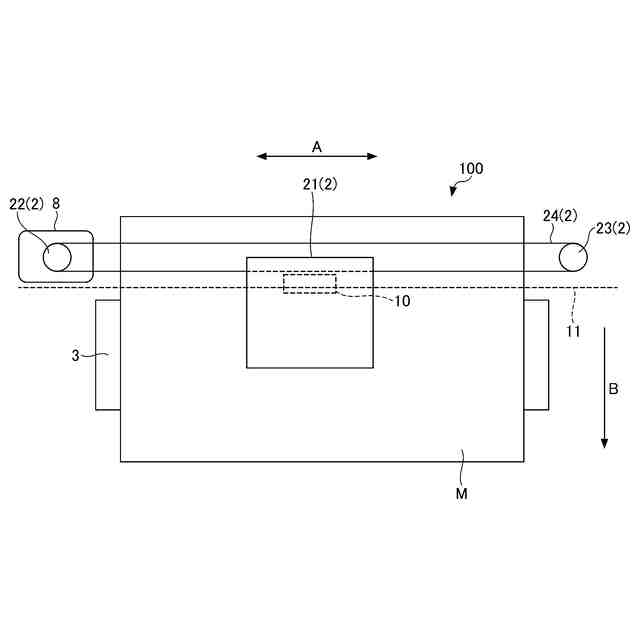

一実施形態における印刷装置の構成の一例を示す上面図である。

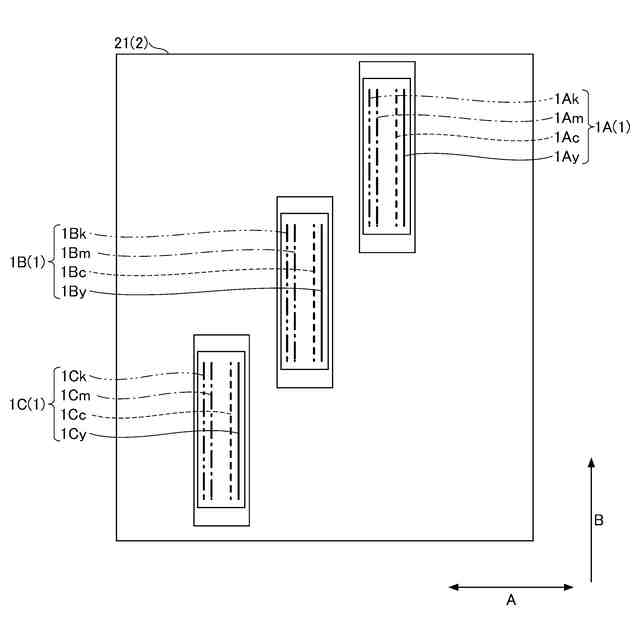

一実施形態におけるキャリッジの構成例を示す図である。

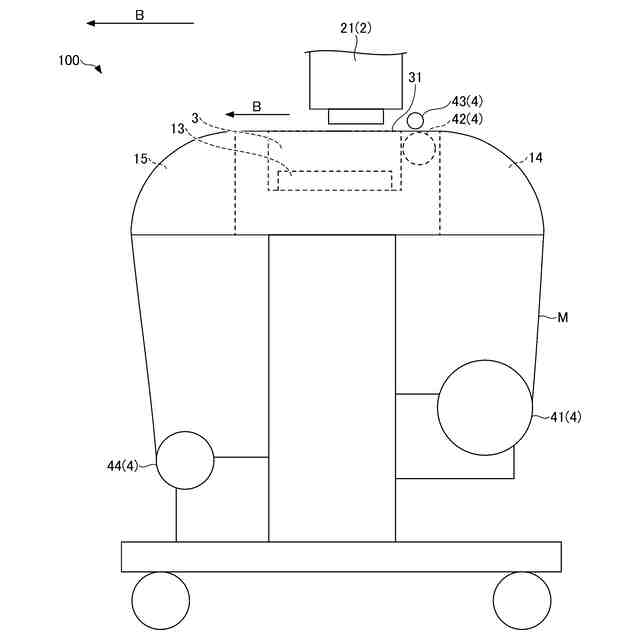

一実施形態における印刷装置の構成の一例を示す側面図である。

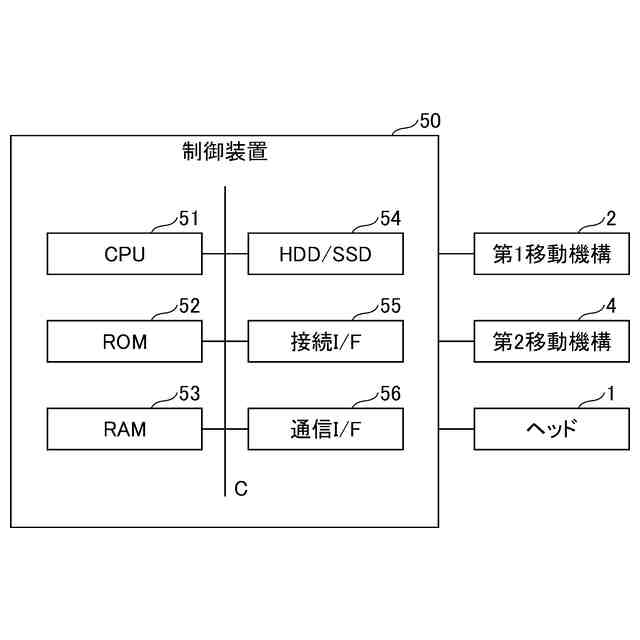

一実施形態における制御装置のハードウェア構成の一例を示すブロック図である。
一実施形態におけるコンピュータのハードウェア構成の一例を示すブロック図である。

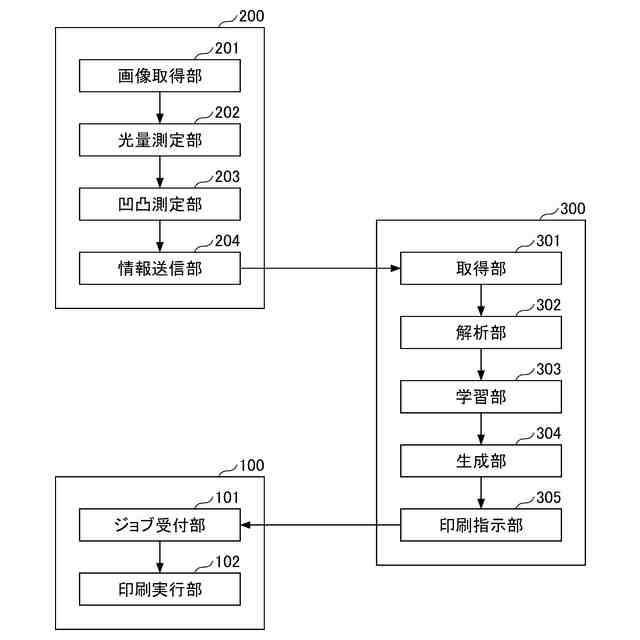

一実施形態における印刷システムの機能構成の一例を示すブロック図である。
一実施形態における解析部、学習部及び生成部の機能構成の一例を示すブロック図である。
一実施形態における劣化量算出規則の一例を示す図である。
一実施形態における壁紙の製造方法の一例を示すシーケンス図である。
一実施形態における解析処理の一例を示すフローチャートである。
一実施形態における学習処理の一例を示すフローチャートである。
一実施形態における生成処理の一例を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、図面を参照しながら、この発明の実施の形態について、詳細に説明する。なお、図面中において同じ機能を有する構成部には同じ番号を付し、重複説明を省略する。
【０００９】
［実施形態］
本発明の一実施形態は、壁紙の製造に用いることが可能な印刷システムである。本実施形態における印刷システムは、既存の壁紙を再現した壁紙を印刷する機能を有する。本実施形態における印刷システムにより印刷された壁紙は、例えば、既存の壁紙を修繕するために用いることができる。
【００１０】
長年使用した壁紙には、経年劣化が生じることが知られている。壁紙に生じる経年劣化には、紫外線照射による劣化（以下、「紫外線劣化」とも呼ぶ）及び損耗による劣化（以下、単に「損耗劣化」とも呼ぶ）等が含まれる。紫外線劣化には、例えば、日焼けによる変色及び熱による表面硬化等が含まれる。損耗劣化には、汚損又は破損等が含まれる。汚損は、例えば、手垢による汚れ、カビ、たばこの煙による汚れ、調理油又は調味料による汚れ等が含まれる。破損は、刃物等の鋭利な物体で切り裂かれた切り傷、家具などが密着することで生じた変形等が含まれる。
（【００１１】以降は省略されています）
