公開番号
2025085251
公報種別
公開特許公報(A)
公開日
2025-06-05
出願番号
2023198999
出願日
2023-11-24
発明の名称
ECU交換診断システム
出願人
スズキ株式会社
代理人
個人
主分類
G01M
17/007 20060101AFI20250529BHJP(測定;試験)
要約
【課題】ECUが交換されたか否かを適切に診断することを目的とする。
【解決手段】ECU交換診断システム1は、識別情報を記憶し、識別情報を送信可能なECU20と、ECU20から送信される識別情報を受信して、ECU20が交換されたか否かを診断する交換診断機30と、車両外部に設けられ、交換診断機30と通信可能な外部サーバ40と、を有する。外部サーバ40は、識別情報を車両ごとに関連付けて記憶しており、交換診断機30に対して識別情報を送信する。
【選択図】図1
特許請求の範囲
【請求項1】
識別情報を記憶し、前記識別情報を送信可能なECUと、
前記ECUから送信される識別情報を受信して、前記ECUが交換されたか否かを診断する交換診断機と、
車両外部に設けられ、前記交換診断機と通信可能な外部装置と、を有し、
前記外部装置は、識別情報を車両ごとに関連付けて記憶しており、前記交換診断機に対して識別情報を送信することを特徴とするECU交換診断システム。
発明の詳細な説明
【技術分野】
【0001】
本発明は、ECU交換診断システムに関するものである。
続きを表示(約 1,500 文字)
【背景技術】
【0002】
一般的に車両には各種装置を制御するためのECUが搭載されている。特許文献1には、故障などの原因でECU自体が交換されたときに、交換後の新しいECUに自動的に車両識別情報を書き込む車両用電子制御装置が開示されている。また、正規でないECUが装着された場合の対策として、特許文献1の車両用電子制御装置では、各ECUが互いに車両識別情報を送受信して、ECU自身が保有している車両識別情報と他のECUから送信される車両識別情報とが同一であるか否かを判定して、同一でなければ不正なECUが装着されていると判定している。
【先行技術文献】
【特許文献】
【0003】
特開平11-255079号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、特許文献1において交換されたECUが複数あった場合、何れのECUが交換品であるか否かを適切に判定できない場合がある。仮に1つのECU以外が全て交換され、交換した全てのECUに不正な車両識別情報が記憶されていた場合、交換されなかったECUが交換品と誤った判定がなされる可能性がある。
本発明は、上述したような問題点に鑑みてなされたものであり、何れのECUが交換されたか否かを適切に診断することを目的とする。
【課題を解決するための手段】
【0005】
本発明のECU交換診断システムは、識別情報を記憶し、前記識別情報を送信可能なECUと、前記ECUから送信される識別情報を受信して、前記ECUが交換されたか否かを診断する交換診断機と、車両外部に設けられ、前記交換診断機と通信可能な外部装置と、を有し、前記外部装置は、識別情報を車両ごとに関連付けて記憶しており、前記交換診断機に対して識別情報を送信することを特徴とする。
【発明の効果】
【0006】
本発明によれば、何れのECUが交換されたか否かを適切に診断することができる。
【図面の簡単な説明】
【0007】
ECU交換診断システムの概略構成の一例を示す図である。

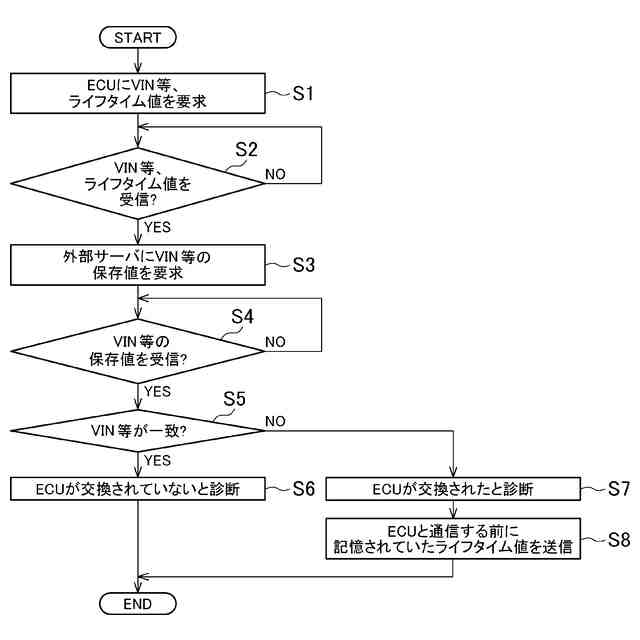

交換診断機による処理の一例を示すフローチャートである。
【発明を実施するための形態】
【0008】
本発明に係る実施形態のECU交換診断システム1は、識別情報を記憶し、前記識別情報を送信可能なECU20と、ECU20から送信される識別情報を受信して、ECU20が交換されたか否かを診断する交換診断機30と、車両外部に設けられ、交換診断機30と通信可能な外部サーバ40と、を有する。外部サーバ40は、識別情報を車両ごとに関連付けて記憶しており、交換診断機30に対して識別情報を送信する。したがって、交換診断機30は、ECU20から送信された識別情報と、外部サーバ40から送信された識別情報とが一致するか否かを判定することにより、ECUが交換されたか否かを適切に診断することができる。
【実施例】
【0009】
(第1の実施例)
以下、本発明に係るECU交換診断システムについて図面を参照して説明する。

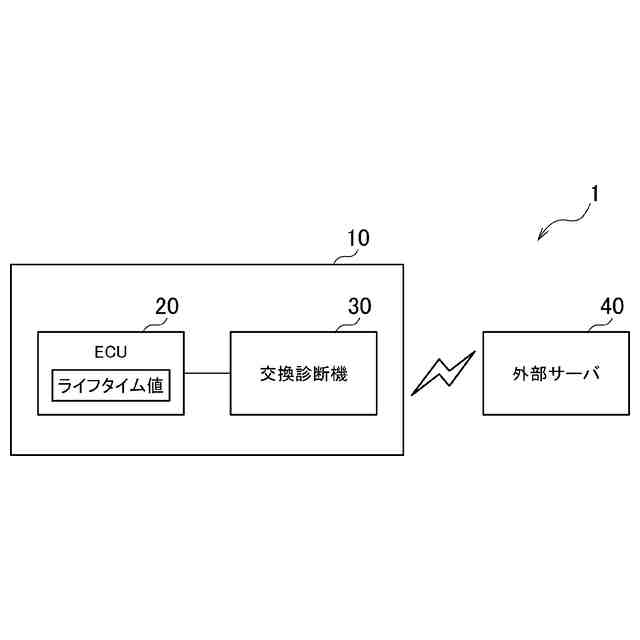

図1は、ECU交換診断システム1の概略構成を示す図である。
【0010】
実施例に係るECU交換診断システム1は、車両10と、外部装置としての外部サーバ40とを有する。
車両10は、ECU20と、交換診断機30とを有する。なお、車両10は、一般的な車両が備える装置を備えており、当該装置の図示および説明を省略する。
(【0011】以降は省略されています)
