公開番号2025085118
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023198773
出願日2023-11-24
発明の名称タイヤのシリアル番号を認識するための端末、システム、方法およびプログラム
出願人あやたかシステム開発株式会社
代理人個人
主分類G06V 30/14 20220101AFI20250529BHJP(計算;計数)
要約【課題】タイヤを車両から取り外したり、保管場所から持ち運ぶことなく、画像からタイヤのシリアル番号を文字認識によって読み取る。
【解決手段】
タイヤのシリアル番号を認識するための端末は、前記タイヤに表示されたシリアル番号の全体像を含む画像を取得し、取得した前記画像において、前記シリアル番号の全体像を検知し、当該全体像において、2つのネジ跡を検知し、前記2つのネジ跡のうち上部のネジ跡と下部のネジ跡の座標から傾きを判定し、当該傾きを補正し、補正した前記シリアル番号の全体像内の各文字を検知し、検知した前記各文字に基づいて、前記シリアル番号の全体像が反転しているかどうかを判定し、前記シリアル番号の全体像が反転していると判定された場合、当該全体像を上下反転し、前記2つのネジ跡の間にある文字領域を検出して文字認識する。
【選択図】図1

特許請求の範囲【請求項１】

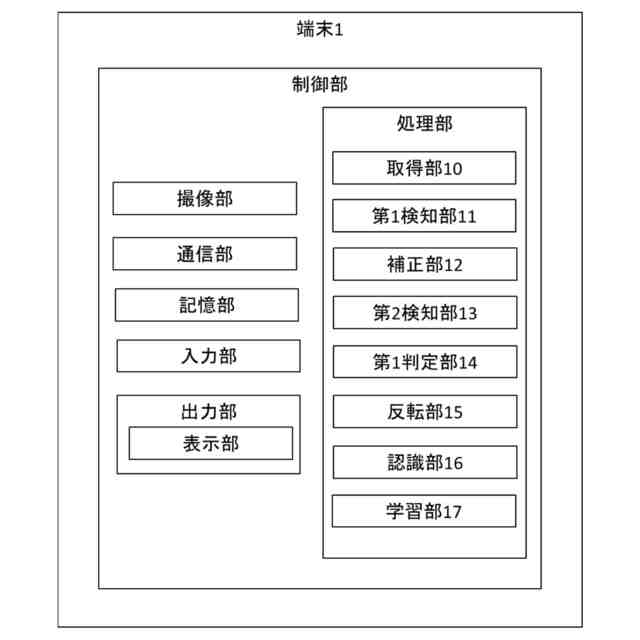

タイヤのシリアル番号を認識するための端末であって、
前記タイヤに表示された前記シリアル番号の全体像を含む画像を取得する第１取得部と、

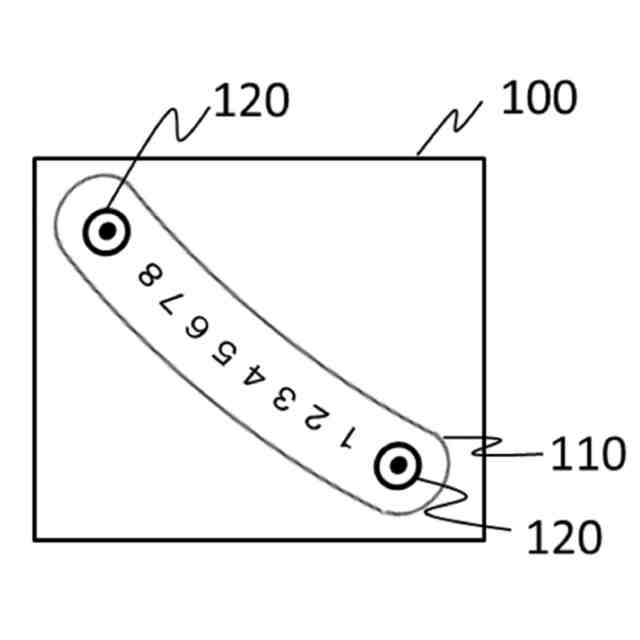

取得した前記画像において、前記シリアル番号の全体像を検知し、当該全体像において、２つのネジ跡を検知する第１検知部と、

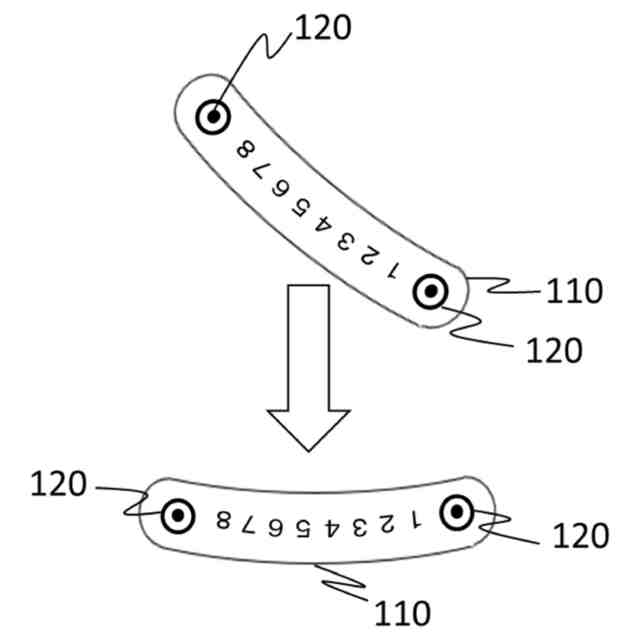

前記２つのネジ跡のうち上部のネジ跡と下部のネジ跡の座標から傾きを判定し、当該傾きを補正する補正部と、

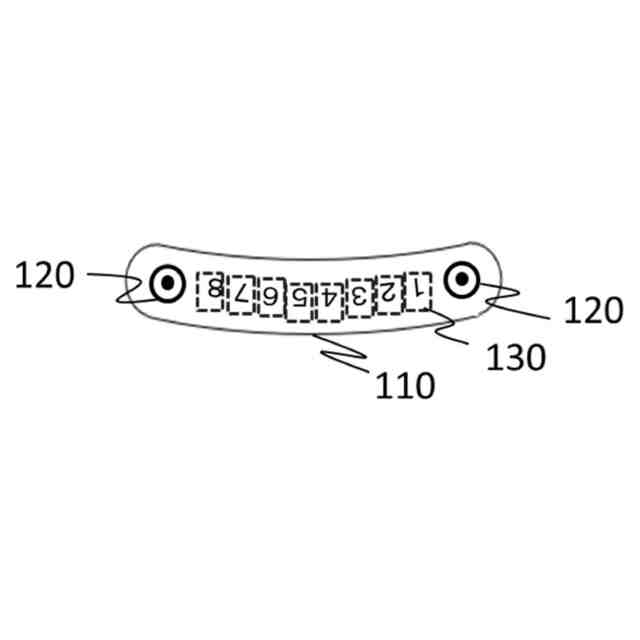

補正した前記シリアル番号の全体像内の各文字を検知する第２検知部と、

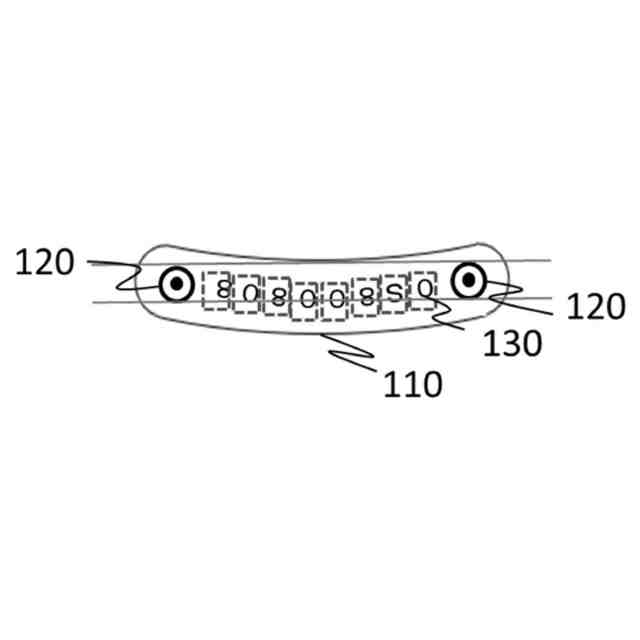

検知した前記各文字に基づいて、前記シリアル番号の全体像が反転しているかどうかを判定する第１判定部と、
前記シリアル番号の全体像が反転していると判定された場合、当該全体像を上下反転する反転部と、
前記２つのネジ跡の間にある文字領域を検出して文字認識する認識部と、
を備える端末。
続きを表示（約 1,700 文字）【請求項２】
前記第１判定部は、検知した前記各文字の画像と、前記２つのネジ跡を結ぶ線とに基づいて、前記シリアル番号の全体像は反転画像であると判定する請求項１に記載の端末。
【請求項３】
正位置の前記シリアル番号の全体像と、角度のある前記シリアル番号の全体像と、前記２つのネジ跡と、前記各文字の画像とを学習して、学習済みモデルを作成する学習部をさらに備える請求項１に記載の端末。
【請求項４】
前記学習部は、前記各文字の反転画像について、タグ付けして学習する請求項３に記載の端末。
【請求項５】
タイヤ全体の画像を取得する第２取得部と、
前記学習済みモデルに基づいて、取得した前記画像において、前記タイヤの前記シリアル番号の全体像を推測し、当該全体像において、２つのネジ跡を推測する第１推測部と、
前記学習済みモデルに基づいて、前記シリアル番号の全体像内の各文字の画像を推測する第２推測部と、
前記学習済みモデルに基づいて、推測した前記各文字の画像において、反転文字が存在する場合は、前記シリアル番号の全体像は反転画像であると判定する第２判定部と、
をさらに備える請求項４に記載の端末。
【請求項６】
タイヤのシリアル番号を認識するためのシステムであって、
前記タイヤに表示された前記シリアル番号の全体像を含む画像を取得する第１取得部と、
取得した前記画像において、前記シリアル番号の全体像を検知し、当該全体像において、２つのネジ跡を検知する第１検知部と、
前記２つのネジ跡のうち上部のネジ跡と下部のネジ跡の座標から傾きを判定し、当該傾きを補正する補正部と、
補正した前記シリアル番号の全体像内の各文字を検知する第２検知部と、
検知した前記各文字に基づいて、前記シリアル番号の全体像が反転しているかどうかを判定する第１判定部と、
前記シリアル番号の全体像が反転していると判定された場合、当該全体像を上下反転する反転部と、
前記２つのネジ跡の間にある文字領域を検出して文字認識する認識部と、
を備えるシステム。
【請求項７】

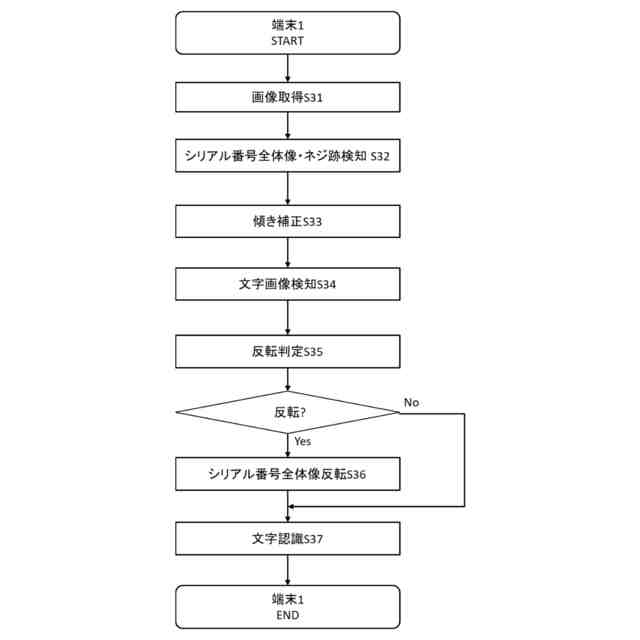

タイヤのシリアル番号を認識するためのシステムが実行する方法であって、
前記タイヤに表示された前記シリアル番号の全体像を含む画像を取得するステップと、
取得した前記画像において、前記シリアル番号の全体像を検知し、当該全体像において、２つのネジ跡を検知するステップと、
前記２つのネジ跡のうち上部のネジ跡と下部のネジ跡の座標から傾きを判定し、当該傾きを補正するステップと、
補正した前記シリアル番号の全体像内の各文字を検知するステップと、
検知した前記各文字に基づいて、前記シリアル番号の全体像が反転しているかどうかを判定するステップと、
前記シリアル番号の全体像が反転していると判定された場合、当該全体像を上下反転するステップと、
前記２つのネジ跡の間にある文字領域を検出して文字認識するステップと、
を備える方法。
【請求項８】
コンピュータに、
タイヤに表示されたシリアル番号の全体像を含む画像を取得するステップ、
取得した前記画像において、前記シリアル番号の全体像を検知し、当該全体像において、２つのネジ跡を検知するステップ、
前記２つのネジ跡のうち上部のネジ跡と下部のネジ跡の座標から傾きを判定し、当該傾きを補正するステップ、
補正した前記シリアル番号の全体像内の各文字を検知するステップ、
検知した前記各文字に基づいて、前記シリアル番号の全体像が反転しているかどうかを判定するステップ、
前記シリアル番号の全体像が反転していると判定された場合、当該全体像を上下反転するステップ、
前記２つのネジ跡の間にある文字領域を検出して文字認識するステップ、
を実行させるコンピュータ読み取り可能なプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タイヤのシリアル番号を認識するための端末、システム、方法およびプログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
一般に製造される車両のタイヤの側面には通常、タイヤセリアルナンバーと呼ばれる一意のシリアル番号が付けられている。タイヤのシリアル番号は、文字と数字の組み合わせで表され、タイヤメーカーや製造日などの情報を含み、タイヤの製造品質や寿命を調べる際に有用となる。
【０００３】
このため、タイヤの製造情報の追跡、タイヤの特定、品質管理及び安全性、耐久性及び寿命の追跡を行う際に、タイヤのシリアル番号の文字及び数字を正確に読み取って記録することが重要となり、実際、タイヤのシリアル番号などの情報を取得して記憶するシステムによって、車両に装着するタイヤを管理することが行われている（特許文献１）。
【０００４】
ところで、特許文献１のシステムでは、タイヤのシリアル番号を取得して記憶させる場合、ユーザーが、タイヤのシリアル番号を直接見て端末等に手入力するか、手書きで書き写したものをまとめて端末に手入力する手間がかかる。このため、広く普及している文字認識システムによってタイヤのシリアル番号の画像から文字を認識することが試みられているが、セリアルナンバー周囲の型枠やネジの跡によって、文字認識の精度が落ちてしまう。
【０００５】
近年、３Ｄカメラで撮像したタイヤのシリアル番号の３Ｄ画像から文字認識する技術があり、この技術を用いれば、特許文献１のようなシステムにタイヤのシリアル番号を登録するのに、ユーザーによる手入力は必要としない。(非特許文献１)。
【先行技術文献】
【特許文献】
【０００６】
特開２０１９－１０４４７３公報
【非特許文献】
【０００７】
テクニカルシステム株式会社，“タイヤの刻印文字認識検査システム”，［ｏｎｌｉｎｅ］，令和元年１１月１日，株式会社イプロス，［令和５年１０月２日検索］，インターネット＜ＵＲＬ：ｈｔｔｐｓ：／／ｗｗｗ．ｉｐｒｏｓ．ｊｐ／ｐｒｏｄｕｃｔ／ｄｅｔａｉｌ／２０００２６１１６７／＞
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、非特許文献１の技術では、タイヤのセリアルナンバーを認識する際に、タイヤを車両から取り外す必要があり、簡単な手順では認識できない。また、タイヤのセリアルナンバーを３Ｄ画像で撮像する必要があるため、２Ｄ画像に比べて、特殊な装置が必要となるため扱いにくく、データサイズも大きくなる。
【０００９】
そこで、本発明者らは、端末やカメラを用いてタイヤのシリアル番号を撮像した画像から文字認識することによって、タイヤのシリアル番号を認識する際に、タイヤを車両から取り外したり、保管場所から持ち運ぶ必要がなく、さらには２Ｄ画像であっても正確な文字認識が可能となることに着目した。
【００１０】
本発明は、これらの課題に鑑み、タイヤを車両から取り外したり、保管場所から持ち運ぶことなく、画像からタイヤのシリアル番号を文字認識によって読み取ることが可能なタイヤのシリアル番号を認識するための端末、システム、方法およびプログラムを提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
