公開番号2025085092
公報種別公開特許公報(A)
公開日2025-06-04
出願番号2024203823
出願日2024-11-22
発明の名称電子カードと、ハウジングと、保護隔壁とを備える電子モジュール
出願人ヴァレオ、イーオートモーティブ、ジャーマニー、ゲーエムベーハー,VALEO EAUTOMOTIVE GERMANY GMBH
代理人個人,個人,個人
主分類H05K 9/00 20060101AFI20250528BHJP(他に分類されない電気技術)
要約【課題】電子モジュールの電子カード上の電磁保護機能専用スペースを減少させ、電磁保護に必要なコストを低減する方法を提供する。

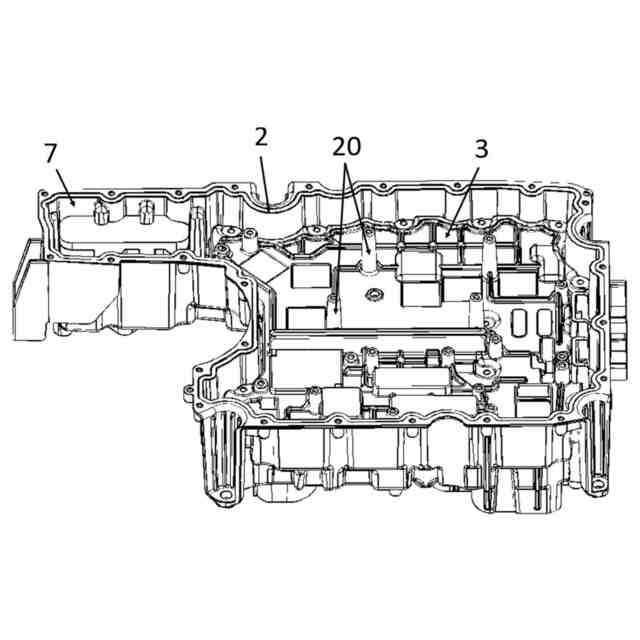

【解決手段】本電子モジュールは、電子カード(1)と、電子カードが載置されるハウジング(2)と、保護隔壁(3)であって、電子カードがハウジングと保護隔壁との間に係合されるように、ハウジングと電子カードとに固定される保護隔壁(3)と、電子カード、ハウジングおよび保護隔壁を一体にするように設計された少なくとも1つの固定要素(20)と、を備え、ハウジング(2)および保護隔壁(3)が、導電性材料で作製され、ハウジング(2)、電子カード、および保護隔壁(3)が、少なくとも1つの固定要素によって互いに固定され、少なくとも1つの固定要素(20)は、電気接触領域を備え、また、ハウジング(2)と保護隔壁(3)と電子カードの電気接地との間の電気的接触を保証することを特徴とする。
【選択図】図6
特許請求の範囲【請求項１】
電子カード（１）と、
前記電子カードが載置されるハウジング（２）と、
保護隔壁（３）であって、前記電子カードが前記ハウジングと前記保護隔壁との間に係合されるように、前記ハウジングと前記電子カードとに固定される保護隔壁（３）と、

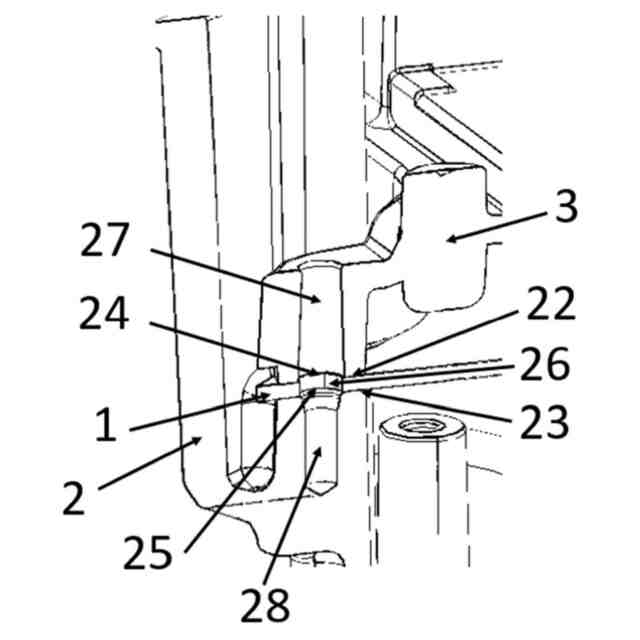

前記電子カード、前記ハウジングおよび前記保護隔壁を一体にするように設計された少なくとも１つの固定要素（２０）と、を備え、
前記ハウジング（２）および前記保護隔壁（３）が、導電性材料で作製され、
前記ハウジング（２）、前記電子カード（１）、および前記保護隔壁（３）が、前記少なくとも１つの固定要素によって互いに固定され、

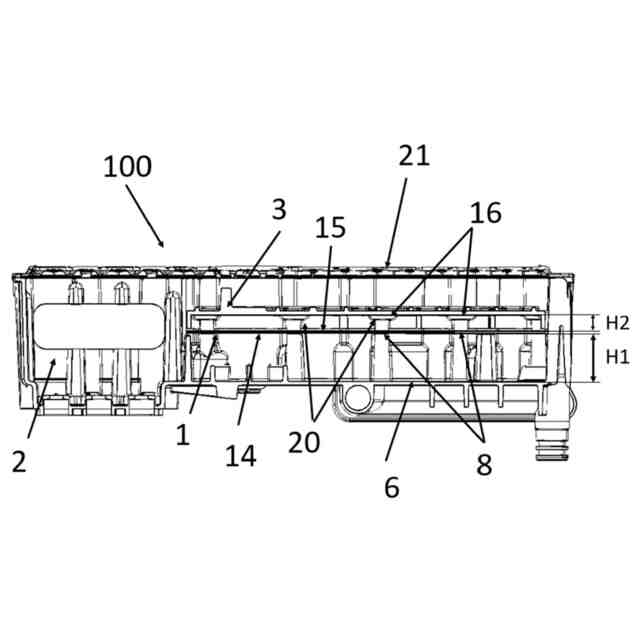

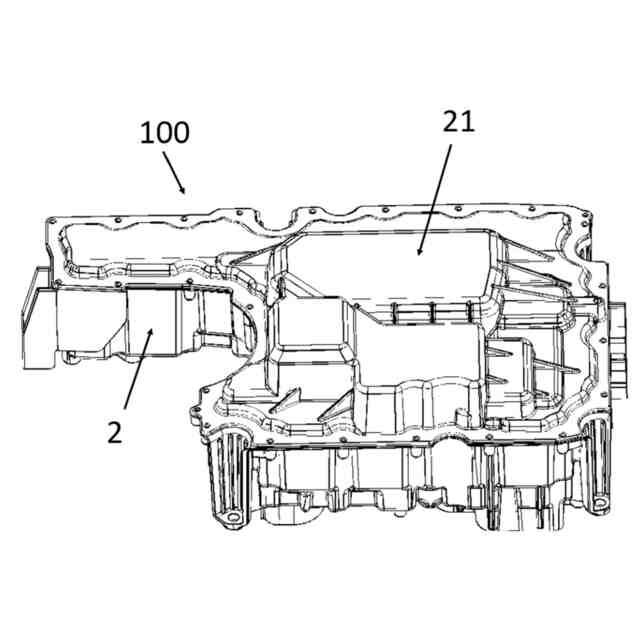

少なくとも１つの固定要素（２０）が、電気接触領域を備え、また、前記ハウジング（２）と前記保護隔壁（３）と前記電子カード（１）の電気接地との間の電気的接触を保証することを特徴とする、電子モジュール（１００）。
続きを表示（約 1,300 文字）【請求項２】
前記ハウジング（２）および前記保護隔壁（３）が、前記電子カード（１）によって生成された電磁界から外部環境を保護し、前記電子カードを外部環境、特に電磁障害から保護するように設計される電磁保護エンクロージャを形成する、請求項１に記載の電子モジュール（１００）。
【請求項３】
前記電子カード（１）の下面として知られる前記電子カード（１）の面が、前記ハウジング（２）と接触して配置され、前記電子カードの上面として知られる前記電子カードの面が、前記保護隔壁（３）と電気的に接触している、請求項１から２のいずれか一項に記載の電子モジュール（１００）。
【請求項４】
前記ハウジング（２）が、基部（６）、特に実質的に平坦な基部と、前記ハウジングの前記基部（６）に対して実質的に垂直であり、前記ハウジングの前記基部を取り囲む周囲境界（７）とを備える、請求項１から３のいずれか一項に記載の電子モジュール（１００）。
【請求項５】
前記ハウジング（２）が、前記電子モジュールの組み立て中に前記電子カード（１）と接触して配置されるように設計される少なくとも１つの接触領域（８）を備える、請求項１から４のいずれか一項に記載の電子モジュール（１００）。
【請求項６】
前記ハウジング（２）が、少なくとも１つの接触スタッド（１０）、すなわち、前記ハウジングの前記基部上に配置された前記ハウジングの少なくとも１つの容積を含む、請求項１から５のいずれか一項に記載の電子モジュール（１００）。
【請求項７】
前記ハウジング（２）の少なくとも１つの接触領域（８）が、前記ハウジングの電気接触領域であり、前記ハウジング（２）と前記電子カード（１）の電気接地との間の電気的接触を保証するように設計される、請求項５、および任意選択的に請求項６に記載の電子モジュール（１００）。
【請求項８】
前記ハウジングの前記基部（６）、前記ハウジングの前記周囲境界（７）、および前記接触スタッド（１０）が、例えば成形によって、または機械加工によって単一部品で製造される、請求項４および６、ならびに任意選択的に請求項７に記載の電子モジュール（１００）。
【請求項９】
前記電子カード（１）が、

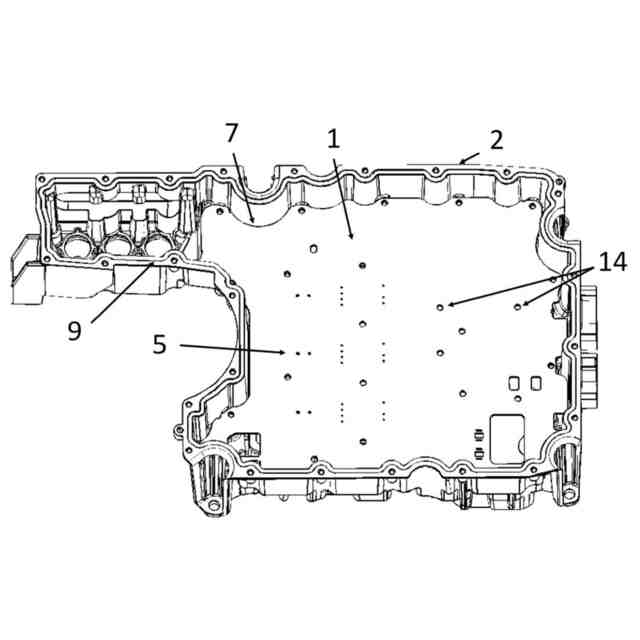

前記上面に、前記電子カードの少なくとも１つの上部接触領域（１４）と、
前記下面に、前記電子カードの少なくとも１つの下部接触領域（１５）と、を備え、
前記電子カードの少なくとも１つの上部接触領域が、前記電子カードの上部電気的接触領域であり、前記カードの少なくとも１つの下部接触領域が、前記電子カードの下部電気的接触領域である、請求項３および任意選択的に請求項４から７のいずれか一項に記載の電子モジュール（１００）。
【請求項１０】
前記保護隔壁（３）が、前記電子モジュールの組み立て中に前記電子カード（１）と接触して配置されるように設計される、前記保護隔壁の接触領域として知られる複数の接触領域（１８）を含有する、請求項１から９のいずれか一項に記載の電子モジュール（１００）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子カードと、ハウジングと、保護隔壁とを備える電子モジュールに関する。
続きを表示（約 1,200 文字）【０００２】
この電子モジュールは、ハイブリッドまたは純粋に電気的な推進力を有する車両、例えば自動車に組み込むことができる。より一般的には、「車両」という用語は、純粋に電気的、ハイブリッド、内燃または他の手段によって推進されるかどうかにかかわらず、本特許出願の意味の範囲内で、移動の任意の形態を包含する。したがって、「車両」という用語は、４つ、３つ、２つ、または任意の他の数の車輪を伴って地上を移動する機械、または空中もしくは水上、またはさらには宇宙を移動する機械を包含する。
【背景技術】
【０００３】
電子カードを絶縁ハウジング内に配置して、その動作中にこの電子カードによって放出される磁場から周囲の部品を保護することを可能にすることが知られている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、電子カード上のこの機能専用のスペースを減少させることによって、およびこの電磁保護に必要なコストを低減することによって、電磁保護のこの機能の実装を改善することである。
【課題を解決するための手段】
【０００５】
本発明は、
電子カードと、
電子カードが載置されるハウジングと、
保護隔壁であって、電子カードがハウジングと保護隔壁との間に係合されるように、ハウジングと電子カードとに固定される保護隔壁と、
電子カード、ハウジングおよび保護隔壁を一体にするように設計された少なくとも１つの固定要素と、を備え、
ハウジングおよび保護隔壁は、導電性材料で作製され、
ハウジング、電子カード、および保護隔壁は、少なくとも１つの固定要素によって互いに固定され、
少なくとも１つの固定要素は、電気接触領域を備え、また、ハウジングと保護隔壁と電子カードの電気接地との間の電気的接触を保証することを特徴とする、電子モジュールに関する。
【０００６】
本発明の一態様によれば、ハウジングおよび保護隔壁は、電子カードを絶縁し、電子カードを外部から、特に電磁障害から保護するように設計される電磁保護エンクロージャを形成する。
【０００７】
本発明の一態様によれば、電磁保護エンクロージャはまた、電子カードによって生成される電磁場から外部環境を保護するように設計される。
【０００８】
本発明の一態様によれば、電子カードは、電子部品が溶接される平坦な基板を備える。
【０００９】
本発明の一態様によれば、平坦な基板の各面に電子部品が溶接される。
【００１０】
あるいは、すべての電子部品が、平坦な基板の一方の面に溶接される。
（【００１１】以降は省略されています）
