公開番号2025084994
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2025035112,2022531867
出願日2025-03-06,2021-06-16
発明の名称情報処理方法および情報処理装置
出願人パナソニックインテレクチュアルプロパティコーポレーションオブアメリカ,Panasonic Intellectual Property Corporation of America
代理人個人,個人,個人
主分類G06F 8/34 20180101AFI20250527BHJP(計算;計数)
要約【課題】多種多彩でかつ安全な制御プログラムを簡単に生成することができる情報処理方法を提供する。
【解決手段】情報処理方法は、コンピュータシステムによって実行される方法であって、装置20に備えられているアクチュエータ22及び加熱器23の少なくとも1つを駆動するためのM個のブロックのそれぞれが実行される順番を、操作者による入力操作に応じて設定することで、M個のブロックを含むアプリケーションを生成し(ステップS42)、所定の2以上のブロックの1つが実行される場合にその所定の2以上のブロックの残りの少なくとも1つが実行されないことを禁止するルールを参照して、アプリケーションに含まれるM個の選択ブロックがそのルールに該当する場合、操作者に対してエラーを提示する(ステップS51)。
【選択図】図25
特許請求の範囲【請求項１】
コンピュータシステムによって実行される情報処理方法であって、
（ａ）制御対象機器に備えられているアクチュエータ及び加熱器の少なくとも１つを駆動するためのＭ個（Ｍは１以上の整数）のブロックのそれぞれが実行される順番を、操作者による入力操作に応じて設定することで、前記Ｍ個のブロックを含むアプリケーションを生成し、
（ｂ）所定の２以上のブロックの１つが実行される場合に前記所定の２以上のブロックの残りの少なくとも１つが実行されないことを禁止するルールを参照して、前記アプリケーションに含まれる前記Ｍ個の選択ブロックが前記ルールに該当する場合、前記操作者に対してエラーを提示する、
情報処理方法。
続きを表示（約 660 文字）【請求項２】
前記情報処理方法では、さらに、
（ｃ）前記エラーの提示を受けた前記操作者による入力操作に応じて、前記アプリケーションを変更する、
請求項１に記載の情報処理方法。
【請求項３】
前記（ｂ）では、さらに、
前記所定の２以上のブロックの残りの少なくとも１つを、前記エラーに対する対処法として提示する、
請求項１に記載の情報処理方法。
【請求項４】
前記（ａ）において、前記Ｍ個のブロックのうちの１つのブロックの順番が前記操作者による前記入力操作に応じて選択されるごとに、前記（ｂ）の処理を行う、
請求項１に記載の情報処理方法。
【請求項５】
プロセッサと、
前記プロセッサに接続されたメモリとを備え、
前記プロセッサは、前記メモリを用いて、
（ａ）制御対象機器に備えられているアクチュエータ及び加熱器の少なくとも１つを駆動するためのＭ個（Ｍは１以上の整数）のブロックのそれぞれが実行される順番を、操作者による入力操作に応じて設定することで、前記Ｍ個の選択ブロックを含むアプリケーションを生成し、
（ｂ）所定の２以上のブロックの１つが実行される場合に前記所定の２以上のブロックの残りの少なくとも１つが実行されないことを禁止するルールを参照して、前記アプリケーションに含まれる前記Ｍ個の選択ブロックが前記ルールに該当する場合、前記操作者に対してエラーを提示する、
情報処理装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、アクチュエータ及び／又は加熱器を備える装置の制御プログラムを生成するための情報処理方法などに関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
従来、家庭用電化製品及び住宅設備等は、その製造者等によって予め用意された運転条件（制御プログラム）に従って制御される。特許文献１には、ユーザが実施したい洗濯の運転条件を設定可能な洗濯機が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２８４８８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来技術では、製品の製造者等によって予め開発された制御プログラムが製品に予め格納されていなければならず、多様でかつ安全な制御プログラムを生成してカスタマイズ及びアップデートすることは難しい。
【０００５】
そこで、本開示は、多種多彩でかつ安全な制御プログラムを簡単に生成することができる情報処理方法などを提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る情報処理方法は、コンピュータシステムによって実行される情報処理方法であって、（ａ）制御対象機器に備えられているアクチュエータ及び加熱器の少なくとも１つを駆動するためのＭ個（Ｍは１以上の整数）のブロックのそれぞれが実行される順番を、操作者による入力操作に応じて設定することで、前記Ｍ個のブロックを含むアプリケーションを生成し、（ｂ）所定の２以上のブロックの１つが実行される場合に前記所定の２以上のブロックの残りの少なくとも１つが実行されないことを禁止するルールを参照して、前記アプリケーションに含まれる前記Ｍ個の選択ブロックが前記ルールに該当する場合、前記操作者に対してエラーを提示する。
【０００７】
また、本開示の一態様に係る情報処理方法は、コンピュータシステムによって実行される情報処理方法であって、（ａ）制御対象機器に備えられているアクチュエータ及び加熱器の少なくとも１つを駆動するためのＮ個（Ｎは２以上の整数）のブロックから、操作者による入力操作に応じて、Ｍ個（Ｍは１以上かつＮ以下の整数）のブロックのそれぞれを選択ブロックとして選択し、（ｂ）少なくとも前記Ｍ個の選択ブロックのそれぞれが実行される順番を、前記操作者による入力操作に応じて設定することで、少なくとも前記Ｍ個の選択ブロックを含むアプリケーションを生成し、（ｃ）所定の２以上のブロックの１つが実行される場合に前記所定の２以上のブロックの残りの少なくとも１つが実行されないことを禁止するルールを参照して、前記アプリケーションに含まれる前記Ｍ個の選択ブロックが前記ルールに該当する場合、前記アプリケーションを変更し、（ｄ）前記変更したアプリケーションを出力する。
【０００８】
なお、これらの包括的又は具体的な態様は、システム、方法、集積回路、コンピュータプログラム又はコンピュータ読み取り可能なＣＤ－ＲＯＭなどの記録媒体で実現されてもよく、システム、方法、集積回路、コンピュータプログラム及び記録媒体の任意な組み合わせで実現されてもよい。
【発明の効果】
【０００９】
本開示の一態様に係る情報処理方法は、多種多彩でかつ安全な制御プログラムを簡単に生成することができる。
【図面の簡単な説明】
【００１０】

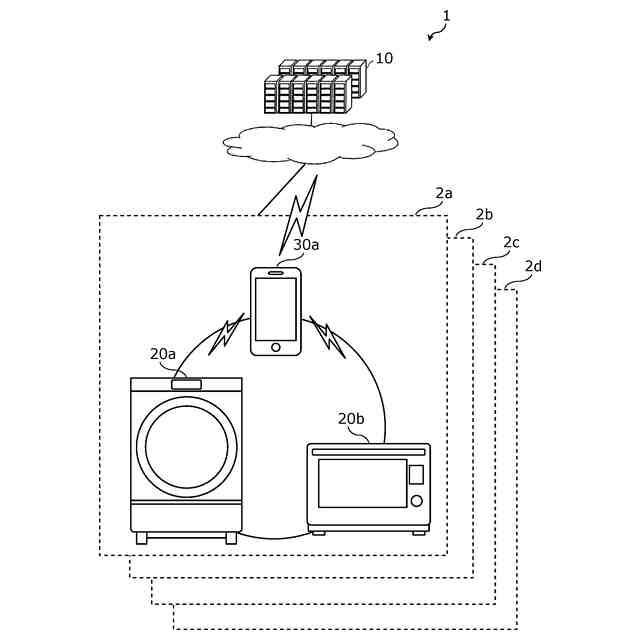

図１は、実施の形態１におけるシステムのハードウェア構成図である。
図２Ａは、実施の形態１におけるクラウドサーバのハードウェア構成図である。

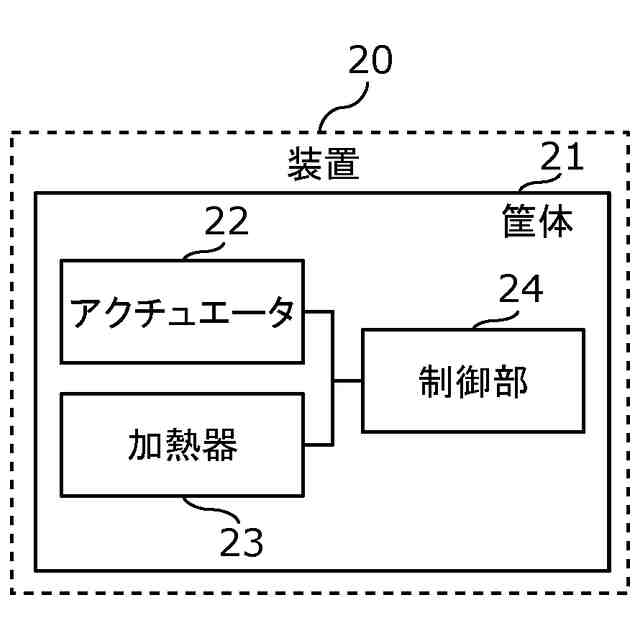

図２Ｂは、実施の形態１における装置のハードウェア構成図である。
図２Ｃは、実施の形態１における端末のハードウェア構成図である。

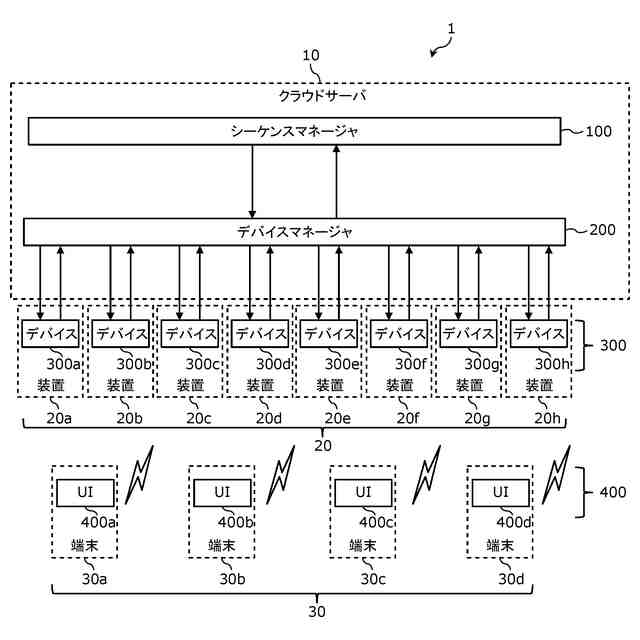

図３は、実施の形態１におけるシステムの機能構成図である。
図４は、実施の形態１におけるアプリケーションを規定するブロックの一例を示す。
図５は、実施の形態１における洗濯機のための複数のブロックを示す。

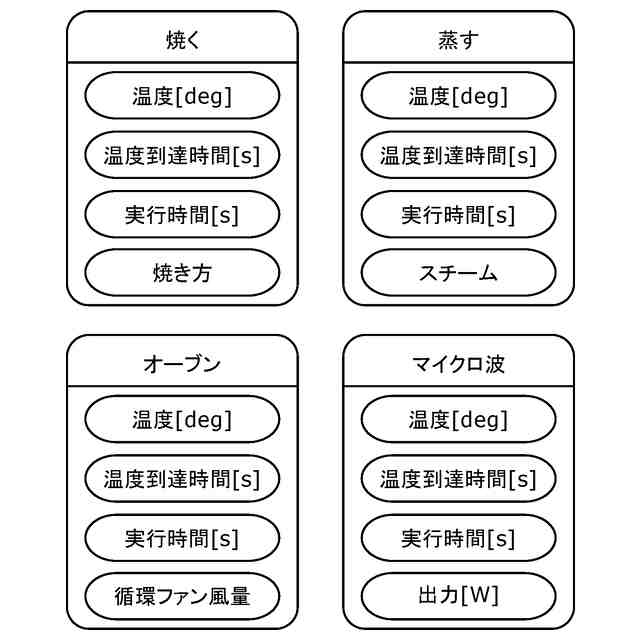

図６は、実施の形態１における電子レンジのための複数のブロックを示す。

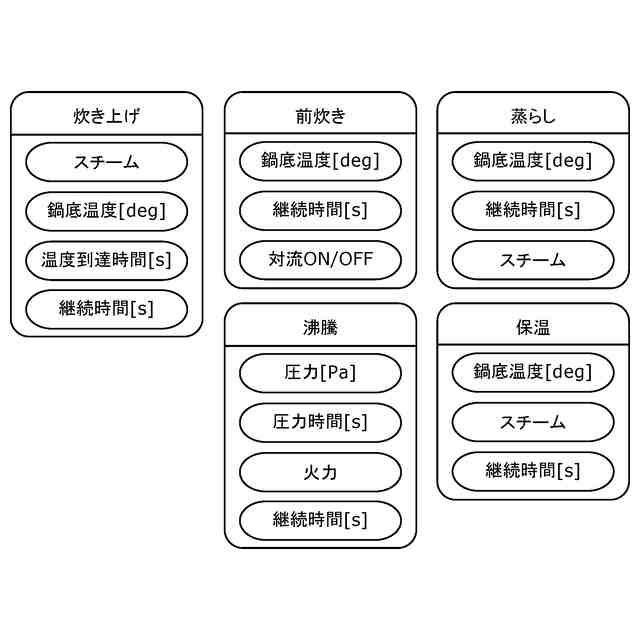

図７は、実施の形態１における炊飯器のための複数のブロックを示す。
図８は、実施の形態１におけるシステムのシーケンス図である。
図９は、実施の形態１におけるデバイスデータベースの一例を示す。
図１０は、実施の形態１における実行内容宣言の一例を示す。
図１１は、実施の形態１における実行前確認処理のフローチャートを示す。
図１２は、実施の形態１におけるルールデータベースの一例を示す。
図１３は、実施の形態１におけるアプリケーションの変更の一例を示す。
図１４は、実施の形態１におけるアプリケーションの変更の一例を示す。
図１５Ａは、実施の形態１の変形例１におけるシステムのシーケンス図である。
図１５Ｂは、実施の形態１の変形例２におけるシステムのシーケンス図である。
図１５Ｃは、実施の形態１の変形例３におけるシステムのシーケンス図である。
図１５Ｄは、実施の形態１の変形例４におけるシステムのシーケンス図である。
図１５Ｅは、実施の形態１の変形例５におけるシステムのシーケンス図である。
図１６は、実施の形態２における実行前確認処理のフローチャートを示す。
図１７は、実施の形態３における実行前確認処理のフローチャートを示す。
図１８は、実施の形態４における実行前確認処理のフローチャートを示す。
図１９は、実施の形態５における情報処理システムの構成例を示す図である。
図２０は、実施の形態５におけるブロックデータベースおよびルールデータベースのそれぞれに格納されている情報の一例を示す図である。
図２１は、実施の形態５におけるルールデータベースに含まれる汎用ルールの一例を示す図である。
図２２は、実施の形態５における情報処理システムのシーケンス図である。
図２３は、実施の形態５における開発ツールの全体的な処理動作を示すフローチャートである。
図２４は、実施の形態５における配置の自動修正処理の一例を示すフローチャートである。
図２５は、実施の形態５における配置のエラー提示処理の一例を示すフローチャートである。
図２６は、実施の形態５におけるシーケンス生成画面の一例を示す図である。
図２７は、実施の形態５におけるブロック一覧の表示例を示す図である。
図２８Ａは、実施の形態５における機能ブロックの配置処理と、配置の自動修正処理の一例を示す図である。
図２８Ｂは、実施の形態５における機能ブロックの配置処理と、配置の自動修正処理の他の例を示す図である。
図２９は、実施の形態５における配置のエラー提示処理の一例を示す図である。
図３０は、実施の形態５における接続のエラー提示処理の他の例を示す図である。
図３１は、実施の形態５における対処法の他の提示例を示す図である。
図３２は、実施の形態５における対処法のさらに他の提示例を示す図である。
図３３は、実施の形態５の変形例における開発ツールの処理動作を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
