公開番号2025084931
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2025032811,2023194654
出願日2025-03-03,2015-11-19
発明の名称表示装置、及び表示装置の作製方法
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20250527BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】利便性または信頼性に優れた新規な表示パネルを提供する。または、筐体への収
納性に優れた新規な表示パネルを提供する。
【解決手段】端子と、端子を支持する第1の基材と、第1の基材に重なる領域を備える第
2の基材と、第1の基材と第2の基材を貼り合わせる接合層と、第1の基材と第2の基材
の間に端子と電気的に接続する表示素子と、第1の基材、第2の基材および接合層と接す
る絶縁層と、を有し、絶縁層は表示素子と重なる領域に開口部を備える表示パネルとする
。

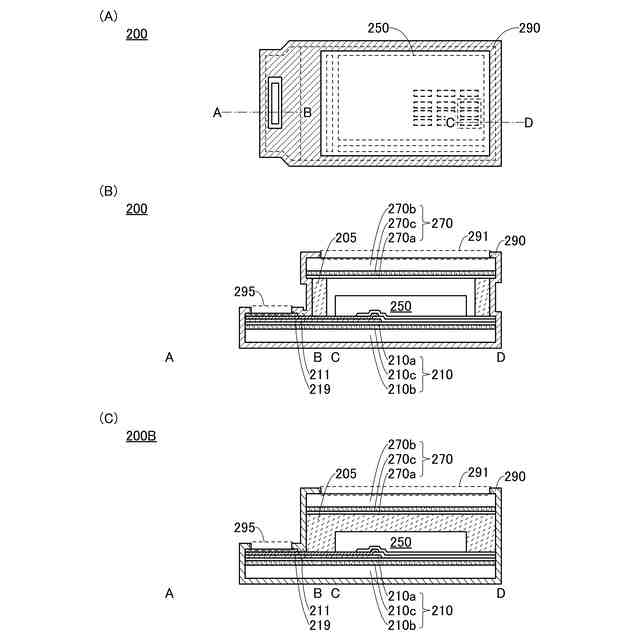

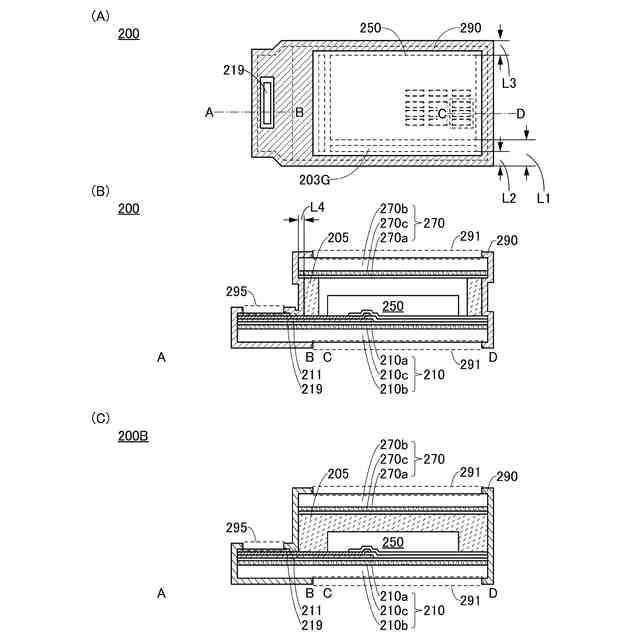

【選択図】図2

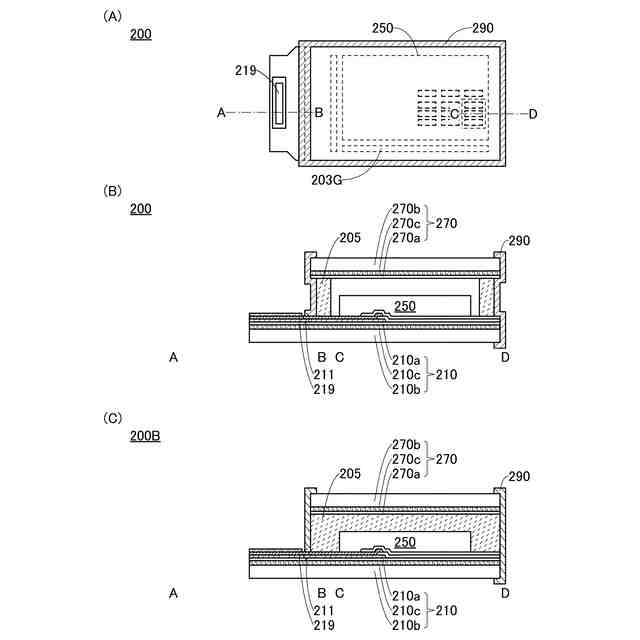

特許請求の範囲【請求項１】
端子と、
前記端子を支持する第１の基材と、
前記第１の基材に重なる領域を備える第２の基材と、
前記第１の基材と前記第２の基材を貼り合わせる接合層と、
前記第１の基材と前記第２の基材の間に前記端子と電気的に接続する表示素子と、
前記第１の基材、前記第２の基材および前記接合層と接する絶縁層と、を有し、
前記絶縁層は前記表示素子と重なる領域に開口部を備える、
表示パネル。
続きを表示（約 650 文字）【請求項２】
樹脂層を有し、
前記絶縁層は、前記接合層と前記樹脂層の間に挟まれる領域を備える、
請求項１に記載の表示パネル。
【請求項３】
前記表示素子は、発光性の有機化合物を含む、
請求項１または請求項２に記載の表示パネル。
【請求項４】
前記第１の基材は、可撓性を備え、
前記第２の基材は、可撓性を備える、
請求項１乃至請求項３のいずれか一に記載の表示パネル。
【請求項５】
前記表示素子は、液晶を含む、
請求項１または請求項２に記載の表示パネル。
【請求項６】

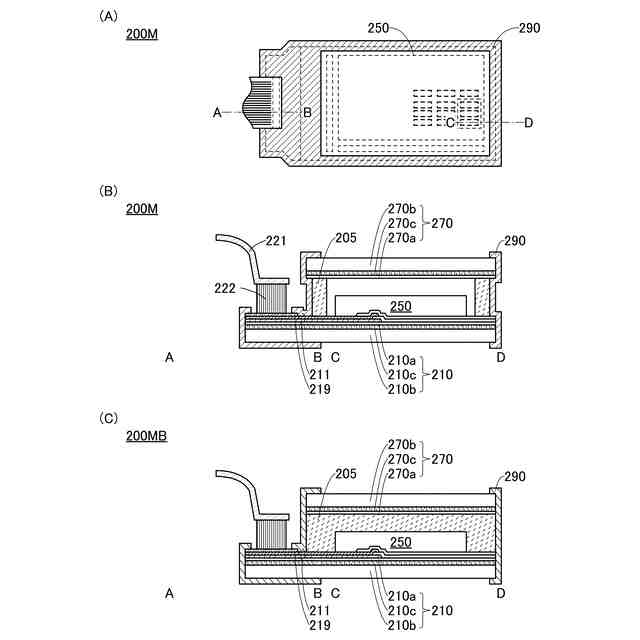

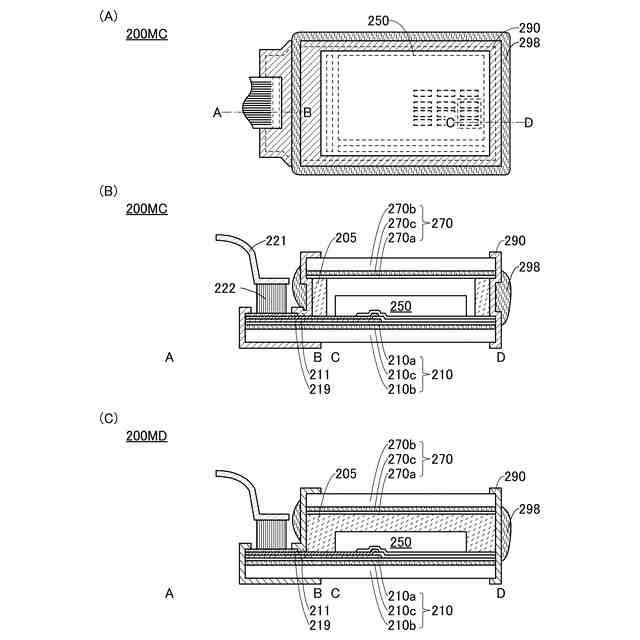

請求項１乃至請求項５のいずれか一に記載の表示モジュールと、
前記端子と電気的に接続されるフレキシブルプリント基板と、を有する表示モジュール。
【請求項７】
端子、前記端子を支持する第１の基材、前記第１の基材に重なる領域を備える第２の基材、前記第１の基材と前記第２の基材を貼り合わせる接合層および前記第１の基材と前記第２の基材の間に前記端子と電気的に接続する表示素子を有する加工部材を準備して、前記表示素子に重なる領域にマスクを形成する第１のステップと、
原子層堆積法を用いて、前記第１の基材、前記第２の基材および前記接合層と接する絶縁層を形成する第２のステップと、
前記絶縁層の一部を前記マスクと共に取り除く第３のステップと、を有する請求項１に記載の表示パネルの作製方法。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示パネルに関する。また本発明の一態様は、表示モジュールに関
する。
続きを表示（約 1,500 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明
の一態様の技術分野は、物、方法、または、製造方法に関するものである。または、本発
明の一態様は、プロセス、マシン、マニュファクチャ、または、組成物（コンポジション
・オブ・マター）に関するものである。そのため、より具体的に本明細書で開示する本発
明の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置
、それらの駆動方法、または、それらの製造方法、を一例として挙げることができる。
【背景技術】
【０００３】
不純物が拡散することにより、その機能が損なわれてしまう機能素子がある。このよう
な機能素子の機能を維持するために、機能素子をそれが設けられた基板、封止基板および
前記基板と前記封止基板を貼り合わせる封止材に囲まれた空間に封止する発明が知られて
いる（特許文献１）。
【０００４】
発光装置の作製工程において、電極層や素子層を作製後、形状を成形する加工を行うこ
とによって少なくとも一部が曲折した発光パネルを作製し、少なくとも一部が曲折した発
光パネル表面を覆う保護膜を形成して、当該発光パネルを用いた発光装置に高機能化及び
高信頼性を付加する発明が知られている（特許文献２）。
【先行技術文献】
【特許文献】
【０００５】
米国特許出願公開第２００７／０１７０８５４号明細書
特開２０１１－００３５３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の一態様は、利便性または信頼性に優れた新規な表示パネルを提供することを課
題の一とする。または、筐体への収納性に優れた新規な表示パネルを提供することを課題
の一とする。または、消費電力が抑制された新規な表示パネルを提供することを課題の一
とする。または、新規な表示モジュールまたは新規な半導体装置を提供することを課題の
一とする。
【０００７】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の
一態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課
題は、明細書、図面、請求項などの記載から、自ずと明らかとなるものであり、明細書、
図面、請求項などの記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００８】
本発明の一態様は、端子と、端子を支持する第１の基材と、第１の基材に重なる領域を
備える第２の基材と、第１の基材と第２の基材を貼り合わせる接合層と、第１の基材と第
２の基材の間に端子と電気的に接続する表示素子と、第１の基材、第２の基材および接合
層と接する絶縁層と、を有し、絶縁層は表示素子と重なる領域に開口部を備える表示パネ
ルである。
【０００９】
また、本発明の一態様は、樹脂層を有し、絶縁層は、接合層と樹脂層の間に挟まれる領
域を備える、前記の表示パネルである。
【００１０】
また、本発明の一態様は、表示素子が発光性の有機化合物を含む、前記の表示パネルで
ある。
（【００１１】以降は省略されています）
