発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20250527BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】撮像機能を有する表示装置を提供する。高精細な撮像装置または表示装置を提供する。

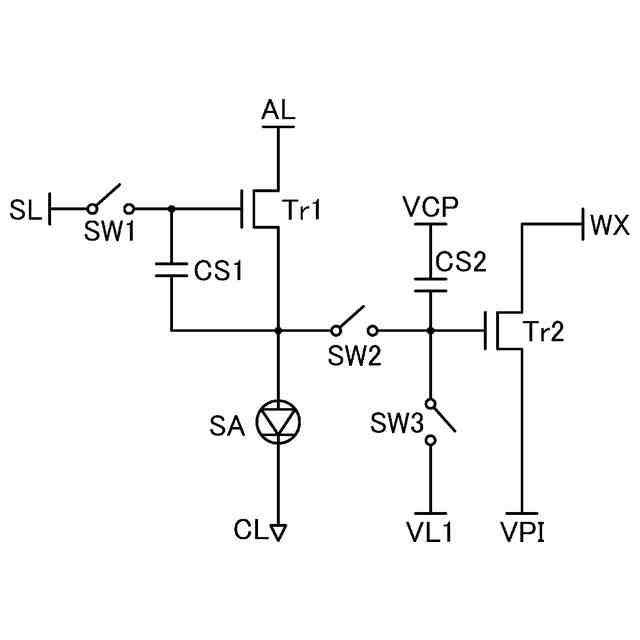

【解決手段】表示装置は、第1乃至第3のスイッチ、第1及び第2のトランジスタ、容量、第1及び第2の配線、受発光素子を有する表示装置である。第1のスイッチは、一方の電極が第1の配線と電気的に接続され、他方の電極が第1のトランジスタのゲート及び容量の一方の電極と電気的に接続される。第2のスイッチは、一方の電極が第1のトランジスタのソース及びドレインの一方、受発光素子の一方の電極及び容量の他方の電極と電気的に接続され、他方の電極が第2のトランジスタのゲート、及び第3のスイッチの一方の電極と電気的に接続される。第3のスイッチは、他方の電極が第2の配線と電気的に接続される。受発光素子は、第1の色の光を発する機能と、第2の色の光を受光する機能と、を有する。
【選択図】図4
特許請求の範囲【請求項１】
第１乃至第４のスイッチと、第１のトランジスタと、第２のトランジスタと、容量と、第１の配線と、第２の配線と、受発光素子と、を有し、
前記第１のスイッチは、一方の電極が前記第１の配線と電気的に接続され、他方の電極が前記第１のトランジスタのゲート、及び前記容量の一方の電極と電気的に接続され、
前記第２のスイッチは、一方の電極が前記第１のトランジスタのソース及びドレインの一方、前記受発光素子の一方の電極、及び前記容量の他方の電極と電気的に接続され、他方の電極が前記第２のトランジスタのゲート、及び前記第３のスイッチの一方の電極と電気的に接続され、
前記第３のスイッチは、他方の電極が前記第２の配線と電気的に接続され、
前記第４のスイッチは、一方の電極が前記第２のスイッチの一方の電極と電気的に接続され、他方の電極が前記受発光素子の一方の電極と電気的に接続され、
前記受発光素子は、第１の色の光を発する機能と、第２の色の光を受光する機能と、を有する、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示装置に関する。本発明の一態様は、撮像機能を有する表示装置に関する。
続きを表示（約 1,800 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する本発明の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、電子機器、照明装置、入力装置、入出力装置、それらの駆動方法、又はそれらの製造方法、を一例として挙げることができる。半導体装置は、半導体特性を利用することで機能しうる装置全般を指す。
【背景技術】
【０００３】
近年、表示装置は高解像度の画像を表示するために高精細化が求められている。また、スマートフォン、タブレット型端末、ノート型ＰＣ（パーソナルコンピュータ）などの情報端末機器においては、表示装置は、高精細化に加えて、低消費電力化が求められている。さらに、タッチパネルとしての機能、認証のために指紋を撮像する機能など、画像を表示するだけでなく、様々な機能が付加された表示装置が求められている。
【０００４】
表示装置としては、例えば、発光素子を有する発光装置が開発されている。エレクトロルミネッセンス（Ｅｌｅｃｔｒｏｌｕｍｉｎｅｓｃｅｎｃｅ、以下ＥＬと記す）現象を利用した発光素子（ＥＬ素子とも記す）は、薄型軽量化が容易である、入力信号に対し高速に応答可能である、直流定電圧電源を用いて駆動可能である等の特徴を有し、表示装置に応用されている。例えば、特許文献１に、有機ＥＬ素子が適用された、可撓性を有する発光装置が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－１９７５２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の一態様は、撮像機能を有する表示装置を提供することを課題の一とする。本発明の一態様は、高精細な表示部または撮像部を有する撮像装置または表示装置を提供することを課題の一とする。本発明の一態様は、高精細な画像を撮像することのできる撮像装置、または表示装置を提供することを課題の一とする。本発明の一態様は、高感度な撮像を行うことのできる撮像装置、または表示装置を提供することを課題の一とする。本発明の一態様は、指紋などの生体情報を取得できる表示装置を提供することを課題の一とする。本発明の一態様は、タッチパネルとして機能する表示装置を提供することを課題の一とする。
【０００７】
また、本発明の一態様は、電子機器の部品点数を削減することを課題の一とする。本発明の一態様は、新規な構成を有する表示装置、撮像装置、または電子機器等を提供することを課題の一とする。本発明の一態様は、先行技術の問題点の少なくとも一つを少なくとも軽減することを課題の一とする。
【０００８】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の一態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課題は、明細書、図面、請求項などの記載から抽出することが可能である。
【課題を解決するための手段】
【０００９】
本発明の一態様は、第１乃至第３のスイッチと、第１のトランジスタと、第２のトランジスタと、容量と、第１の配線と、第２の配線と、受発光素子と、を有する表示装置である。第１のスイッチは、一方の電極が第１の配線と電気的に接続され、他方の電極が第１のトランジスタのゲート、及び容量の一方の電極と電気的に接続される。第２のスイッチは、一方の電極が第１のトランジスタのソース及びドレインの一方、受発光素子の一方の電極、及び容量の他方の電極と電気的に接続され、他方の電極が第２のトランジスタのゲート、及び第３のスイッチの一方の電極と電気的に接続される。第３のスイッチは、他方の電極が第２の配線と電気的に接続される。受発光素子は、第１の色の光を発する機能と、第２の色の光を受光する機能と、を有する。
【００１０】
また、上記において、第１の期間では、第１のスイッチ、第２のスイッチ、及び第３のスイッチは導通状態であり、第１の配線にはデータ電位が与えられ、第２の配線には第１の電位が与えられることが好ましい。さらに第２の期間では、第２のスイッチ、及び第３のスイッチは導通状態であり、第２の配線には第２の電位が与えられることが好ましい。さらに、第２の電位は、第１の電位よりも低いことが好ましい。
