公開番号2025084796
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2025022540,2024077339
出願日2025-02-14,2020-09-09
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09G 3/3233 20160101AFI20250527BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】光検出機能を有する表示装置の精細度を高める。
【解決手段】副画素に、複数のトランジスタと、受発光デバイスと、を有する表示装置である。受発光デバイスは、第1の色の光を発する機能と、第2の色の光を受光する機能と、を有する。第1のトランジスタのソース及びドレインの一方は、第1の配線と電気的に接続され、他方は、第2のトランジスタのゲートと電気的に接続される。受発光デバイスの一方の電極は、第2のトランジスタのソース及びドレインの一方、第3のトランジスタ
のソース及びドレインの一方、並びに、第5のトランジスタのソース及びドレインの一方と電気的に接続される。第4のトランジスタのソース及びドレインの一方は、第2の配線と電気的に接続され、他方は、第3のトランジスタのソース及びドレインの他方と電気的に接続される。

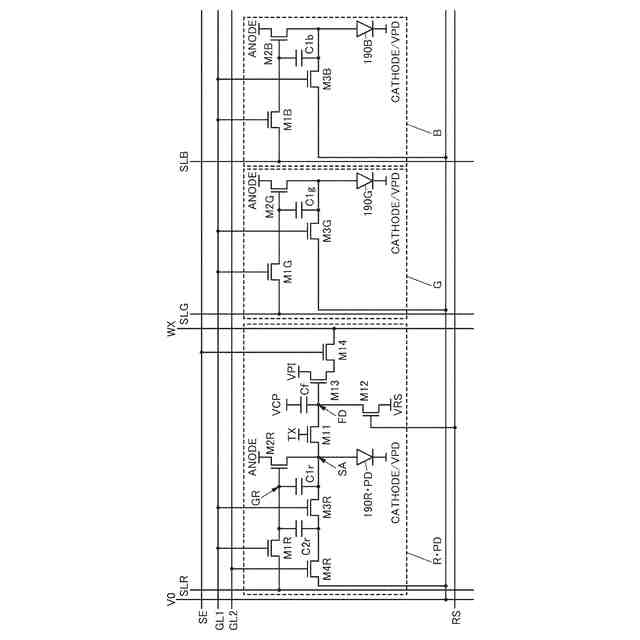

【選択図】図1
特許請求の範囲【請求項１】
画素と、第１の配線と、第２の配線と、第３の配線と、を有し、
前記画素は、第１の副画素を有し、
前記第１の副画素は、第１乃至第８のトランジスタと、第１の容量と、受発光デバイスと、を有し、
前記第１のトランジスタのソース及びドレインの一方は、前記第１の配線と電気的に接続され、他方は、前記第２のトランジスタのゲート、及び、前記第１の容量の一方の電極と電気的に接続され、
前記受発光デバイスの一方の電極は、前記第２のトランジスタのソース及びドレインの一方、前記第３のトランジスタのソース及びドレインの一方、並びに、前記第５のトランジスタのソース及びドレインの一方と電気的に接続され、
前記第４のトランジスタのソース及びドレインの一方は、前記第２の配線と電気的に接続され、他方は、前記第３のトランジスタのソース及びドレインの他方、並びに、前記第１の容量の他方の電極と電気的に接続され、
前記第５のトランジスタのソース及びドレインの他方は、前記第６のトランジスタのソース及びドレインの一方、並びに、前記第７のトランジスタのゲートと電気的に接続され、
前記第７のトランジスタのソース及びドレインの一方は、前記第８のトランジスタのソース及びドレインの一方と電気的に接続され、
前記第８のトランジスタのソース及びドレインの他方は、前記第３の配線と電気的に接続され、
前記受発光デバイスは、第１の色の光を発する機能と、第２の色の光を受光する機能と、を有する、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示装置、表示モジュール、及び電子機器に関する。本発明の一態様
は、受発光デバイス（受発光素子ともいう）と発光デバイス（発光素子ともいう）とを有
する表示装置に関する。
続きを表示（約 2,200 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本発明の一態様の技術分野と
しては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、電子機器、照明装置、
入力装置（例えば、タッチセンサなど）、入出力装置（例えば、タッチパネルなど）、そ
れらの駆動方法、又はそれらの製造方法を一例として挙げることができる。
【背景技術】
【０００３】
近年、表示装置は様々な用途への応用が期待されている。例えば、大型の表示装置の用途
としては、家庭用のテレビジョン装置（テレビまたはテレビジョン受信機ともいう）、デ
ジタルサイネージ（ＤｉｇｉｔａｌＳｉｇｎａｇｅ：電子看板）、ＰＩＤ（Ｐｕｂｌｉ
ｃＩｎｆｏｒｍａｔｉｏｎＤｉｓｐｌａｙ）等が挙げられる。また、携帯情報端末と
して、タッチパネルを備えるスマートフォンやタブレット端末の開発が進められている。
【０００４】
表示装置としては、例えば、発光デバイスを有する発光装置が開発されている。エレクト
ロルミネッセンス（Ｅｌｅｃｔｒｏｌｕｍｉｎｅｓｃｅｎｃｅ、以下ＥＬと記す）現象を
利用した発光デバイス（ＥＬデバイス、ＥＬ素子ともいう）は、薄型軽量化が容易である
、入力信号に対し高速に応答可能である、直流低電圧電源を用いて駆動可能である等の特
徴を有し、表示装置に応用されている。例えば、特許文献１に、有機ＥＬデバイス（有機
ＥＬ素子ともいう）が適用された、可撓性を有する発光装置が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－１９７５２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の一態様は、光検出機能を有する表示装置を提供することを課題の一とする。本発
明の一態様は、光検出機能を有する表示装置の精細度を高めることを課題の一とする。本
発明の一態様は、利便性の高い表示装置を提供することを課題の一とする。本発明の一態
様は、多機能の表示装置を提供することを課題の一とする。本発明の一態様は、開口率の
高い表示装置を提供することを課題の一とする。本発明の一態様は、新規な表示装置を提
供することを課題の一とする。
【０００７】
本発明の一態様は、光検出機能を有する表示装置の作製歩留まりの向上を課題の一とする
。本発明の一態様は、光検出機能を有する表示装置の工程数を少なくすることを課題の一
とする。本発明の一態様は、光検出機能を有する表示装置の作製コストを低減することを
課題の一とする。
【０００８】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。本発明の一態様は
、必ずしも、これらの課題の全てを解決する必要はないものとする。明細書、図面、請求
項の記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００９】

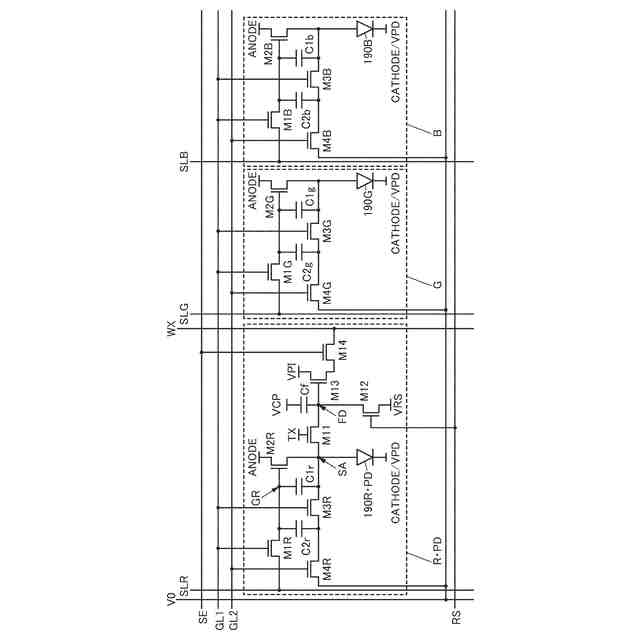

本発明の一態様は、画素と、第１の配線と、第２の配線と、第３の配線と、を有する表示
装置である。画素は第１の副画素を有する。第１の副画素は、第１乃至第８のトランジス
タと、第１の容量と、受発光デバイスと、を有する。第１のトランジスタのソース及びド
レインの一方は、第１の配線と電気的に接続され、他方は、第２のトランジスタのゲート
、及び、第１の容量の一方の電極と電気的に接続される。受発光デバイスの一方の電極は
、第２のトランジスタのソース及びドレインの一方、第３のトランジスタのソース及びド
レインの一方、並びに、第５のトランジスタのソース及びドレインの一方と電気的に接続
される。第４のトランジスタのソース及びドレインの一方は、第２の配線と電気的に接続
され、他方は、第３のトランジスタのソース及びドレインの他方、並びに、第１の容量の
他方の電極と電気的に接続される。第５のトランジスタのソース及びドレインの他方は、
第６のトランジスタのソース及びドレインの一方、並びに、第７のトランジスタのゲート
と電気的に接続される。第７のトランジスタのソース及びドレインの一方は、第８のトラ
ンジスタのソース及びドレインの一方と電気的に接続される。第８のトランジスタのソー
ス及びドレインの他方は、第３の配線と電気的に接続される。受発光デバイスは、第１の
色の光を発する機能と、第２の色の光を受光する機能と、を有する。
【００１０】

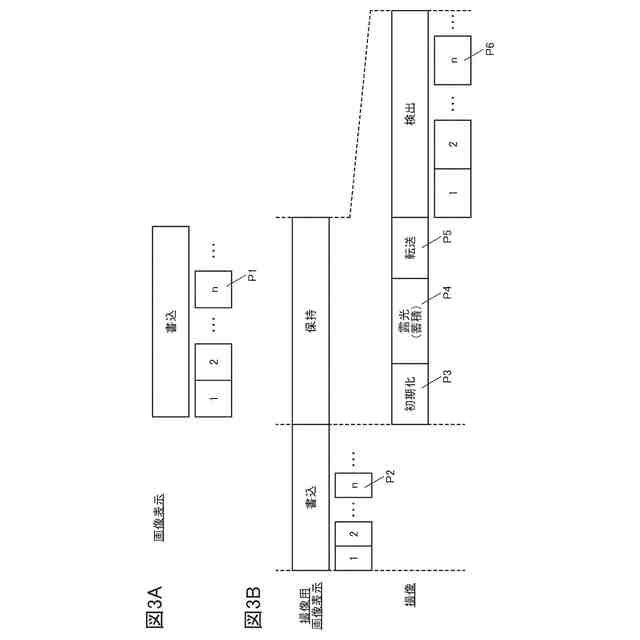

第１の配線は、第１のデータ電位が供給されることが好ましい。第２の配線は、第１の期
間に、第２のデータ電位が供給され、第２の期間に、リセット電位が供給されることが好
ましい。第３の配線には、受発光デバイスで発生した電荷に応じた電位が供給されること
が好ましい。
（【００１１】以降は省略されています）
