特許ウォッチ

公開番号2025083386
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025035118,2021561580
出願日2025-03-06,2020-11-27
発明の名称分散液
出願人王子ホールディングス株式会社
代理人弁理士法人特許事務所サイクス
主分類C08J 3/02 20060101AFI20250523BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】本発明は、透明性に優れ、かつカールが抑制されたシートを提供することを課題とする。
【解決手段】本発明は、繊維幅が1000nm以下であり、イオン性置換基を有する繊維状セルロースを含む分散液であって、繊維状セルロースの含有量が分散液の全質量に対して3.0質量%以上であり、下記条件(a)により算出した前記分散液のTI値が1以上80000以下である、分散液に関する。
条件(a):レオメーターを用い、前記分散液のせん断速度1sec^-1の条件における粘度(η1)と、前記分散液のせん断速度1000sec^-1の条件における粘度(η2)を測定し、下記式によりTI値を算出する。
TI値=η1/η2
【選択図】なし
特許請求の範囲【請求項１】
イオン性置換基を有するセルロース繊維に解繊処理を施して繊維幅が１０００ｎｍ以下の繊維状セルロースを得る工程と、
繊維状セルロースに低粘度化処理を施す工程とを含む、繊維状セルロース含有分散液の製造方法であって、
繊維状セルロースの含有量が分散液の全質量に対して３．０質量％以上であり、
下記条件（ａ）により算出した分散液のＴＩ値が１以上８００００以下であり、下記条件（ａ）で測定した前記分散液の粘度（η１）が１Ｐａ・ｓ以上５，０００Ｐａ・ｓ以下であり、粘度（η２）が０．００７Ｐａ・ｓ以上１００Ｐａ・ｓ以下である、繊維状セルロース含有分散液の製造方法；
条件（ａ）：レオメーターを用い、分散液のせん断速度１ｓｅｃ
－１
の条件における粘度（η１）と、分散液のせん断速度１０００ｓｅｃ
－１
の条件における粘度（η２）を測定し、下記式によりＴＩ値を算出する。
ＴＩ値＝η１／η２
続きを表示（約 630 文字）【請求項２】
解繊処理を施して繊維幅が１０００ｎｍ以下の繊維状セルロースを得る工程におけるセルロース繊維の濃度は、３．０質量％以上である、請求項１に記載の繊維状セルロース含有分散液の製造方法。
【請求項３】
解繊処理を施して繊維幅が１０００ｎｍ以下の繊維状セルロースを得る工程におけるセルロース繊維の濃度は、４．０質量％以上である、請求項１又は２に記載の繊維状セルロース含有分散液の製造方法。
【請求項４】
解繊処理を施して繊維幅が１０００ｎｍ以下の繊維状セルロースを得る工程におけるセルロース繊維の濃度は、５．０質量％以上である、請求項１～３のいずれか１項に記載の繊維状セルロース含有分散液の製造方法。
【請求項５】
解繊処理を施して繊維幅が１０００ｎｍ以下の繊維状セルロースを得る工程におけるセルロース繊維の濃度は、６．０質量％以上である、請求項１～４のいずれか１項に記載の繊維状セルロース含有分散液の製造方法。
【請求項６】
低粘度化処理を施す工程は、オゾン処理工程、酵素処理工程、酸処理工程及び亜臨界水処理工程から選択される少なくとも１種である、請求項１～５のいずれか１項に記載の繊維状セルロース含有分散液の製造方法。
【請求項７】
低粘度化処理を施す工程の後に、さらに解繊処理を施す工程を含む、請求項１～６のいずれか１項に記載の繊維状セルロース含有分散液の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、分散液に関する。具体的には、本発明は、微細繊維状セルロースを含有する分散液に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、セルロース繊維は、衣料や吸収性物品、紙製品等に幅広く利用されている。セルロース繊維としては、繊維径が１０μｍ以上５０μｍ以下の繊維状セルロースに加えて、繊維径が１μｍ以下の微細繊維状セルロースも知られている。微細繊維状セルロースは、新たな素材として注目されており、その用途は多岐にわたる。
【０００３】
微細繊維状セルロースを製造する際には、セルロース原料を含むスラリーを解繊処理（機械処理）することが行われている。例えば、特許文献１には、セルロース原料を酵素で処理する工程と、酵素処理後のセルロース原料を解繊する工程を含有する微細繊維の製造方法が開示されている。ここでは、酵素処理を行うことでセルロース原料を充分に微細化し、微細繊維の収率を高めることが検討されている。また、特許文献１では、繊維長が長く、かつアスペクト比の大きな微細繊維を製造することを目的としている。
【０００４】
また、特許文献２には、平均繊維幅が２００ｎｍ以下であり、重合度が５０以上５００以下であり、所定の極性基を有する微細繊維状セルロースが開示されている。ここでは、エマルション樹脂と混ぜ合わせた際に凝集物を形成しにくい微細繊維状セルロースを得ることが検討されている。なお、特許文献２の実施例では、重合度が２４８～４５４であり、０．５％濃度における粘度が１０８～７４０の分散液が得られている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１３／１７６０３３号
特開２０１４－３４６７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
微細繊維状セルロースを含む分散液の用途は多岐にわたり、その加工方法についても種々の検討がなされている。例えば、微細繊維状セルロース分散液を塗工もしくは抄紙することで微細繊維状セルロース含有シートを形成することが検討されている。しかしながら、従来の微細繊維状セルロース分散液からシートを形成しようした場合、得られるシートの透明性が劣ったり、シートにカールが発生したりすることが本発明者らの検討により明らかとなった。
【０００７】
そこで本発明者らは、このような従来技術の課題を解決するために、透明性に優れ、かつカールが抑制されたシートを提供することを目的として検討を進めた。
【課題を解決するための手段】
【０００８】
上記の課題を解決するために鋭意検討を行った結果、本発明者らは、繊維幅が１０００ｎｍ以下であり、イオン性置換基を有する繊維状セルロースを含む分散液において、繊維状セルロースの含有量を分散液の全質量に対して３．０質量％以上とし、かつ、分散液のＴＩ値を１以上８００００以下とすることにより、透明性に優れ、かつカールが抑制されたシートが得られることを見出した。
具体的に、本発明は、以下の構成を有する。
【０００９】
［１］繊維幅が１０００ｎｍ以下であり、イオン性置換基を有する繊維状セルロースを含む分散液であって、
繊維状セルロースの含有量が分散液の全質量に対して３．０質量％以上であり、
下記条件（ａ）により算出した分散液のＴＩ値が１以上８００００以下である、分散液；
条件（ａ）：レオメーターを用い、分散液のせん断速度１ｓｅｃ
－１
の条件における粘度（η１）と、分散液のせん断速度１０００ｓｅｃ
－１
の条件における粘度（η２）を測定し、下記式によりＴＩ値を算出する。
ＴＩ値＝η１／η２
［２］繊維状セルロースの含有量が分散液の全質量に対して４．０質量％以上である、［１］に記載の分散液。
［３］繊維状セルロースの含有量が分散液の全質量に対して５．０質量％以上である、［１］に記載の分散液。
［４］繊維状セルロースの含有量が分散液の全質量に対して６．０質量％以上である、［１］に記載の分散液。

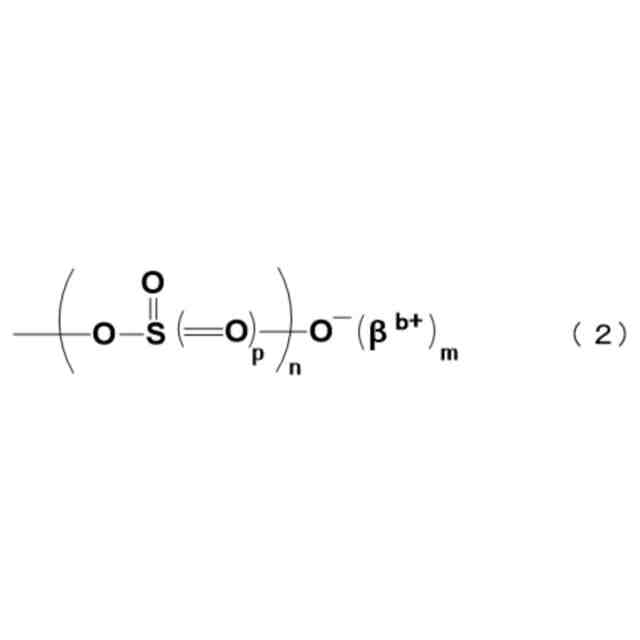

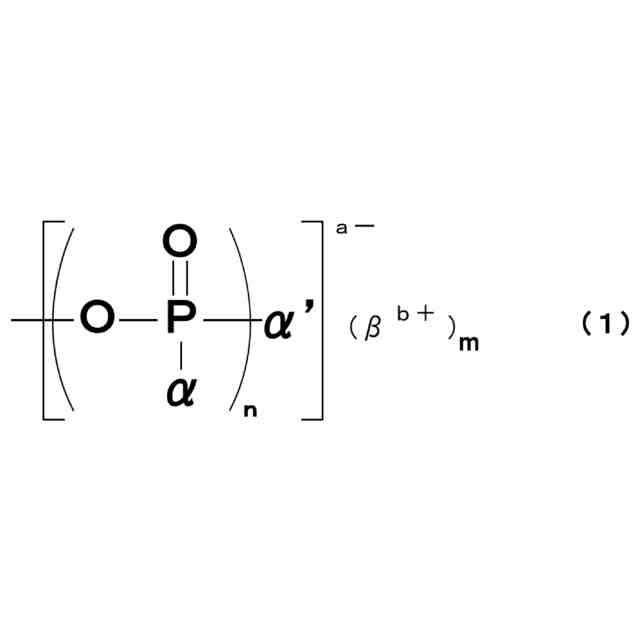

［５］イオン性置換基は、リンオキソ酸基、リンオキソ酸基に由来する置換基、硫黄オキソ酸基及び硫黄オキソ酸基に由来する置換基からなる群から選択される少なくとも１種である、［１］～［４］のいずれかに記載の分散液。
［６］分散液を０．２質量％濃度とした際のヘーズが９５％以下である、［１］～［５］のいずれかに記載の分散液。
［７］［１］～［６］のいずれかに記載の分散液から形成されるシート。
【発明の効果】
【００１０】
本発明によれば、透明性に優れ、かつカールが抑制されたシートを得ることができる。
【図面の簡単な説明】

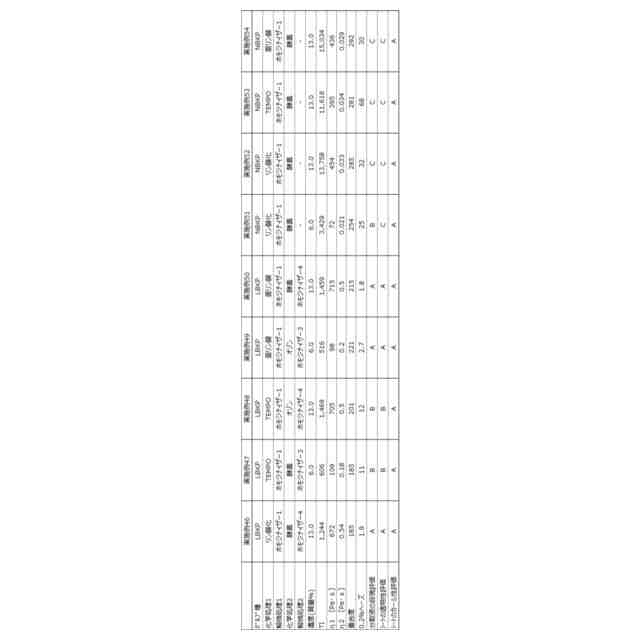

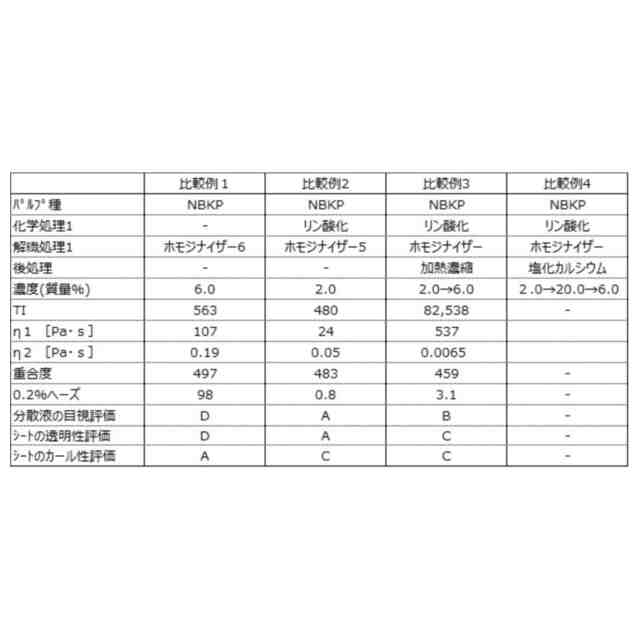

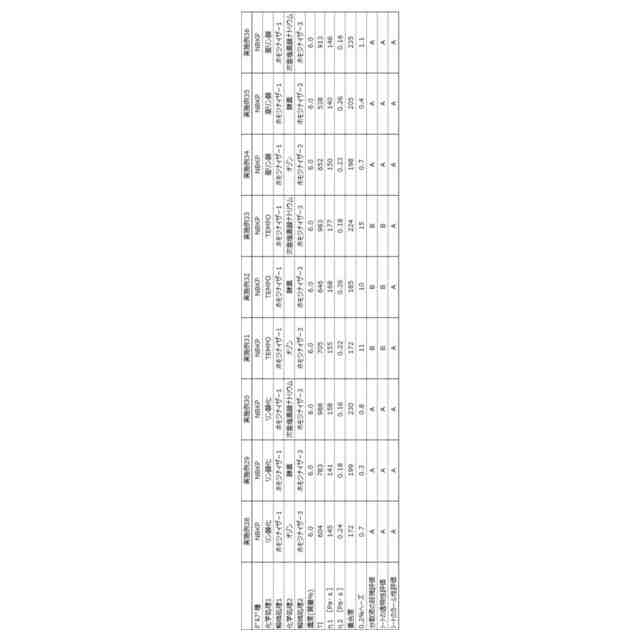

（【００１１】以降は省略されています）

関連特許
