公開番号2025079865
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023192701
出願日2023-11-13
発明の名称印刷システム、印刷プログラム、印刷物の生産方法
出願人セイコーエプソン株式会社
代理人Knowledge Partners弁理士法人
主分類G06F 3/12 20060101AFI20250516BHJP(計算;計数)
要約【課題】前面後面の両面に印刷可能な透明媒体に関して、各画像の両面への振り分け方をユーザーが検討することを支援する構成が望まれていた。
【解決手段】第1画像及び第2画像を透明媒体の同一面側に印刷する第1パターンと、前記第1画像と前記第2画像とを前記透明媒体の反対側にそれぞれ印刷する第2パターンと、を含む複数パターンを提示するディスプレイと、提示したパターンのうちユーザーによって選択されたパターンに従って印刷を行うプリンターと、を備える印刷システムを構成する。
【選択図】図1
特許請求の範囲【請求項１】
第１画像及び第２画像を透明媒体の同一面側に印刷する第１パターンと、前記第１画像と前記第２画像とを前記透明媒体の反対側にそれぞれ印刷する第２パターンと、を含む複数パターンを提示するディスプレイと、
提示したパターンのうちユーザーによって選択されたパターンに従って印刷を行うプリンターと、
を備える印刷システム。
続きを表示（約 1,300 文字）【請求項２】
前記ディスプレイは、
前記第１画像、前記第２画像、及び第３画像を前記透明媒体の同一面側に印刷する前記第１パターンと、
前記第１画像と、前記第２画像及び前記第３画像とを前記透明媒体の反対側にそれぞれ印刷する第２パターンと、
前記第１画像及び前記第３画像と、前記第２画像とを前記透明媒体の反対側にそれぞれ印刷する第３パターンと、
前記第３画像と、前記第１画像及び前記第２画像とを前記透明媒体の反対側にそれぞれ印刷する第４パターンと、
を含む複数パターンを提示する、
請求項１に記載の印刷システム。
【請求項３】
前記ディスプレイは、ユーザーが指定した各画像の重ね順に反する印刷結果となるパターンを除外して複数パターンを提示する、
請求項１または請求項２に記載の印刷システム。
【請求項４】
前記ディスプレイは、
前記第１画像は前記第２画像より上の層であることがユーザーによって指定され、かつ、前記第１画像の印刷領域に前記第２画像の印刷領域が包含される場合、
前記第１画像及び前記第２画像を同一面側に印刷するパターンと、
前記第１画像を前記透明媒体の後面に印刷し前記第２画像を前記透明媒体の前面に印刷するパターンと、
を除外し、
前記第１画像を前記透明媒体の前面に印刷し前記第２画像を前記透明媒体の後面に印刷するパターンを提示する、
請求項１に記載の印刷システム。
【請求項５】
前記ディスプレイは、各パターンを印刷した場合の印刷プレビューとともに提示する、
請求項１に記載の印刷システム。
【請求項６】
前記第１画像及び前記第２画像の少なくともいずれかは、印刷システムによって生成される、
請求項１に記載の印刷システム。
【請求項７】
前記第１画像及び前記第２画像の少なくともいずれかは、特色インクで印刷される画像である、
請求項６に記載の印刷システム。
【請求項８】
前記第１画像及び前記第２画像の少なくともいずれかは、白色インク又は金属色インク又はクリアインクで印刷される画像である、
請求項７に記載の印刷システム。
【請求項９】
コンピューターに、
第１画像及び第２画像を透明媒体の同一面側に印刷する第１パターンと、前記第１画像と前記第２画像とを前記透明媒体の反対側にそれぞれ印刷する第２パターンと、を含む複数パターンをディスプレイに提示させ、
提示したパターンのうちユーザーによって選択されたパターンに従ってプリンターに印刷を行わせる、機能を実現させる印刷プログラム。
【請求項１０】
第１画像及び第２画像を透明媒体の同一面側に印刷する第１パターンと、前記第１画像と前記第２画像とを前記透明媒体の反対側にそれぞれ印刷する第２パターンと、を含む複数パターンを提示し、
提示したパターンのうちユーザーによって選択されたパターンに従って印刷を行う、
ことを含む印刷物の生産方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷システム、印刷プログラム、印刷物の生産方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、特色インクを用いて印刷する画像のプレビューを表示することが知られている。特許文献１には、印刷ジョブに含まれる複数の画像層を重ねたプレビュー画像であって、ユーザーが指定した重ね順に応じたプレビュー画像を生成し、表示することが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－２２０８３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前面後面の両面に印刷可能な透明媒体に関して、各画像の両面への振り分け方をユーザーが検討することを支援する構成が望まれていた。
【課題を解決するための手段】
【０００５】
上記課題を解決するための印刷システムは、第１画像及び第２画像を透明媒体の同一面側に印刷する第１パターンと、第１画像と第２画像とを透明媒体の反対側に印刷する第２パターンと、を含む複数パターンを提示するディスプレイと、提示したパターンのうちユーザーによって選択されたパターンに従って印刷を行うプリンターと、を備える。
【０００６】
上記課題を解決するための印刷プログラムは、コンピューターに、第１画像及び第２画像を透明媒体の同一面側に印刷する第１パターンと、第１画像と第２画像とを透明媒体の反対側に印刷する第２パターンと、を含む複数パターンをディスプレイに提示させ、提示したパターンのうちユーザーによって選択されたパターンに従ってプリンターに印刷を行わせる、機能を実現させる。
【０００７】
上記課題を解決するための印刷物の生産方法は、第１画像及び第２画像を透明媒体の同一面側に印刷する第１パターンと、第１画像と第２画像とを透明媒体の反対側に印刷する第２パターンと、を含む複数パターンを提示し、提示したパターンのうちユーザーによって選択されたパターンに従って印刷を行う、ことを含む。
【図面の簡単な説明】
【０００８】

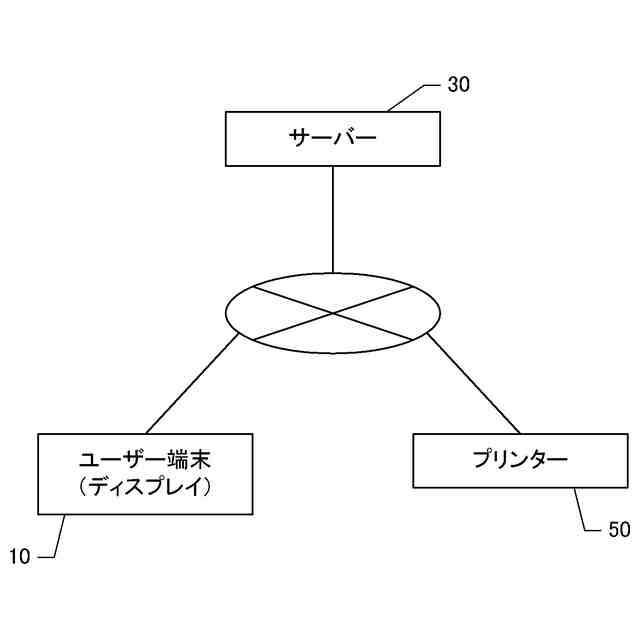

印刷システムのブロック図。

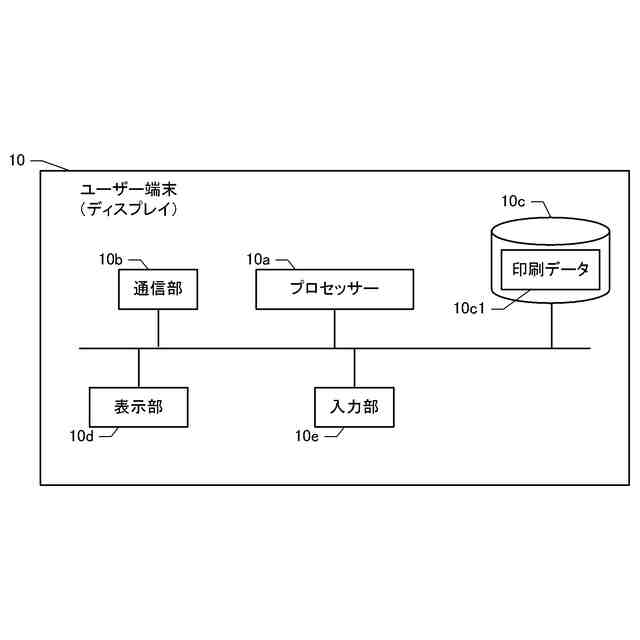

ユーザー端末のブロック図。

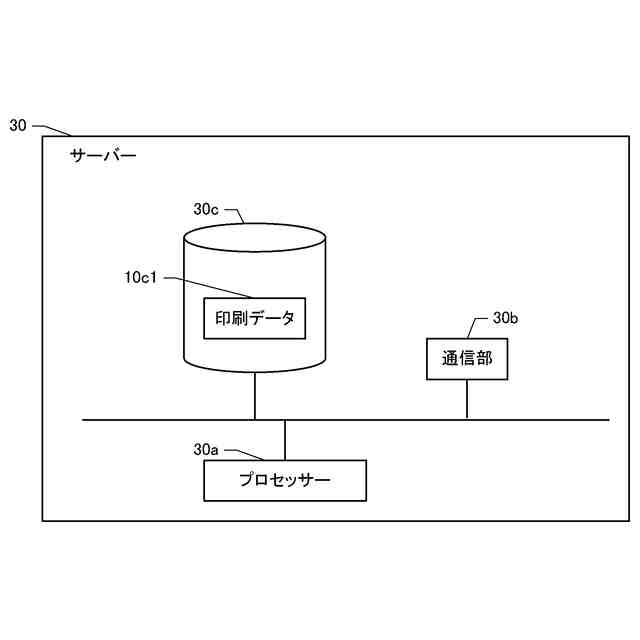

サーバーのブロック図。

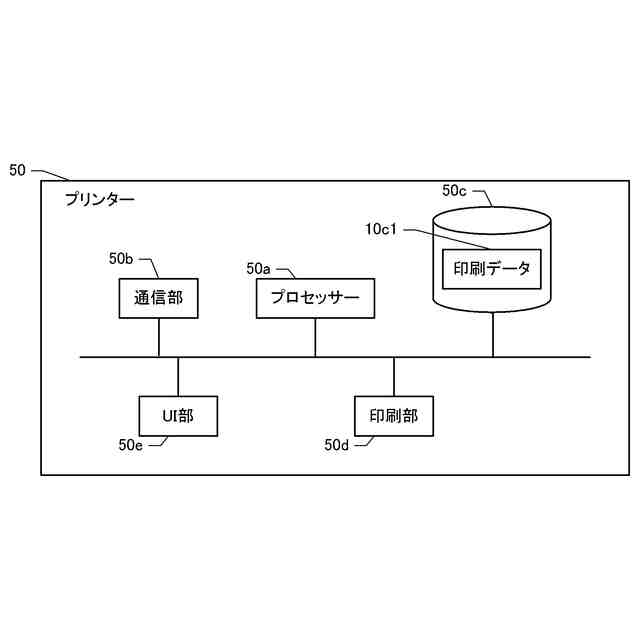

プリンターのブロック図。
ユーザーが作成した画像と当該画像に含まれるオブジェクトの例を示す図。

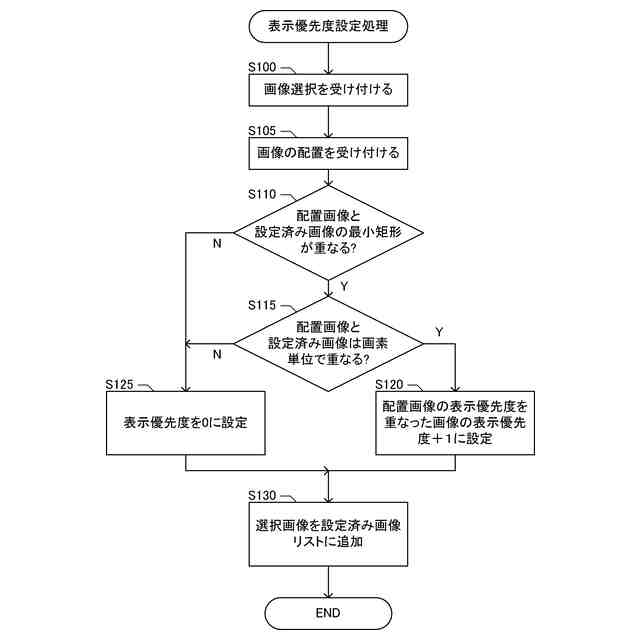

表示優先度設定処理のフローチャート。
振り分けるパターンの例を示す図。
採用されるパターンの例を示す図。
除外されるパターンの例を示す図。
表示優先度が高いオブジェクトが低いオブジェクトを包含する例を示す図。
振り分けるパターンの例を示す図。
振り分けるパターンの例を示す図。
印刷物の例を示す図。
パターン生成処理のフローチャート。
パターン提示画面の一例を示す図。
【発明を実施するための形態】
【０００９】
ここでは、下記の順序に従って本発明の実施の形態について説明する。
（１）印刷システムの構成：
（１－１）ユーザー端末の構成：
（１－２）サーバーの構成：
（１－３）プリンターの構成：
（２）パターン提示処理：
（３）他の実施形態：
【００１０】
（１）印刷システムの構成：
図１は、本発明の一実施形態にかかる印刷システムの構成を示すブロック図である。印刷システムは、少なくともプリンター５０と、ユーザー端末１０とを含む。ユーザー端末１０は、プリンター５０で透明媒体に印刷させる画像の振り分けパターンを提示するディスプレイとして機能する。本実施形態においては、ユーザー端末１０とプリンター５０とは、サーバー３０を介して、印刷データ等のやりとりを行う構成である。なお別の実施形態においては、サーバー３０を介さずにユーザー端末１０とプリンター５０とが直接各種のデータを授受するように構成されてもよいし、さらに別のサーバーや端末を経てユーザー端末１０とプリンター５０とがデータを授受するように構成されてもよい。図１に図示された装置の数は一例であり、数は限定されない。それぞれが複数台で構成されてもよい。
（【００１１】以降は省略されています）
