公開番号2025078530
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2023191162
出願日2023-11-08
発明の名称電極及び電極の製造方法並びに電池の製造方法
出願人トヨタ自動車株式会社,株式会社豊田自動織機
代理人弁理士法人太陽国際特許事務所
主分類H01M 4/139 20100101AFI20250513BHJP(基本的電気素子)
要約【課題】皺が抑えられた集電体を有する電池の製造方法及び前記電池を提供する。
【解決手段】集電体と、樹脂層と、を有する電池の製造方法であって、前記集電体と、前記樹脂層とを、形状が格子状であるヒータを使用して溶着する工程を含む、電池の製造方法。
【選択図】なし
特許請求の範囲【請求項１】
集電体と、樹脂層と、を有する電極の製造方法であって、
前記集電体と前記樹脂層とを、発熱部の形状が格子状である加熱器を使用して溶着する工程を含む、電極の製造方法。
続きを表示（約 330 文字）【請求項２】
前記集電体上に、正極活物質層又は負極活物質層をそれぞれ形成する工程を更に含む請求項１に記載の電極の製造方法。
【請求項３】
集電体と樹脂層とを有し、集電体及び樹脂層の溶着領域内に、格子状の溶着部と、前記格子状の溶着部によって囲まれた未溶着部と、を有する電極。
【請求項４】
請求項３に記載の電極を備えた電池。
【請求項５】
請求項１又は請求項２に記載の電極の製造方法により電極を製造する工程と、
前記電極を、セパレータを介して、積層して積層体を製造する工程と、
前記積層体を、前記電極が有する樹脂層を溶着して封止する工程と、
を少なくとも含む電池の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電極及び電極の製造方法並びに電池の製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
集電体の活物質未塗工面に、樹脂からなる補強部材を配置して集電体の皺や歪みが抑えられた電極を備えた電池が検討されている。
【０００３】
特許文献１には、「金属箔によって構成された集電体の一方面に活物質層を有し、前記活物質層同士が互いに対向するように配置された正極及び負極と、前記正極と前記負極との間に配置され、前記活物質層間に介在するセパレータと、前記正極と前記負極との間に配置され、前記活物質層を囲むように前記集電体の縁部間を封止して電解液が収容される収容空間を形成するスペーサと、前記集電体において前記活物質層が位置しない未塗工部分を補強する補強部材と、を備え、前記集電体は、前記正極及び前記負極における前記活物質層の対向方向から見た場合に、前記スペーサと前記活物質層との間に前記未塗工部分を有しており、前記補強部材は、前記対向方向から見た場合に、前記活物質層と前記未塗工部分との境界と、前記スペーサと前記未塗工部分との境界とに跨るように、前記未塗工部分に沿って配置されている蓄電セル」が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－６９０４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、電池を組み立てるに当たって、集電体と樹脂層とを溶着する際、樹脂は熱膨張又は収縮するため、それに伴って集電体に皺が生じるおそれがある。この点については、未だ改善の余地がある。集電体の皺は、集電体の傷や破れに繋がり、電池の電解液の封止性を低下させることにもなる。
【０００６】
本開示の一実施形態が解決しようとする課題は、皺が抑えられた集電体を有する電極及び電極の製造方法を提供することにある。
本開示の他の実施形態が解決しようとする課題は、皺が抑えられた集電体を有する電極を備えた電池の製造方法を提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するための手段には、以下の態様が含まれる。
＜１＞
集電体と、樹脂層と、を有する電極の製造方法であって、
前記集電体と前記樹脂層とを、発熱部の形状が格子状である加熱器を使用して溶着する工程を含む、電極の製造方法。
＜２＞
前記集電体上に、正極活物質層又は負極活物質層をそれぞれ形成する工程を更に含む＜１＞に記載の電極の製造方法。
＜３＞
集電体と樹脂層とを有し、集電体及び樹脂層の溶着領域内に、格子状の溶着部と、前記格子状の溶着部によって囲まれた未溶着部と、を有する電極。
前記格子状は、市松格子状であることが好ましい。
＜４＞
＜３＞に記載の電極を備えた電池。
＜５＞
＜１＞又は＜２＞に記載の電極の製造方法により電極を製造する工程と、前記電極を、セパレータを介して、積層して積層体を製造する工程と、前記積層体を、前記電極が有する樹脂層を溶着して封止する工程と、を少なくとも含む、電池の製造方法。
【発明の効果】
【０００８】
本開示の一実施形態によれば、皺が抑えられた集電体を有する電極の製造方法及び電極を提供することにある。
本開示の他の実施形態によれば、皺が抑えられた集電体を有する電極を備えた電池の製造方法が提供される。
【図面の簡単な説明】
【０００９】

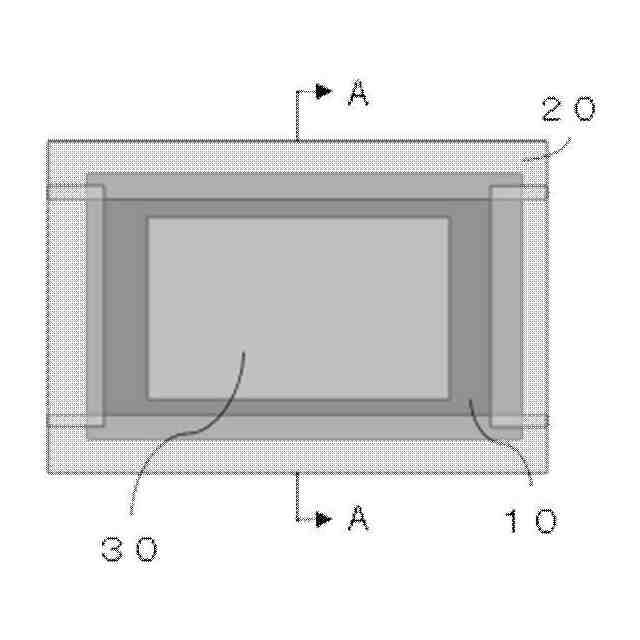

図１Ａは、本開示の電極の構造の一例を示す概略上面図である。

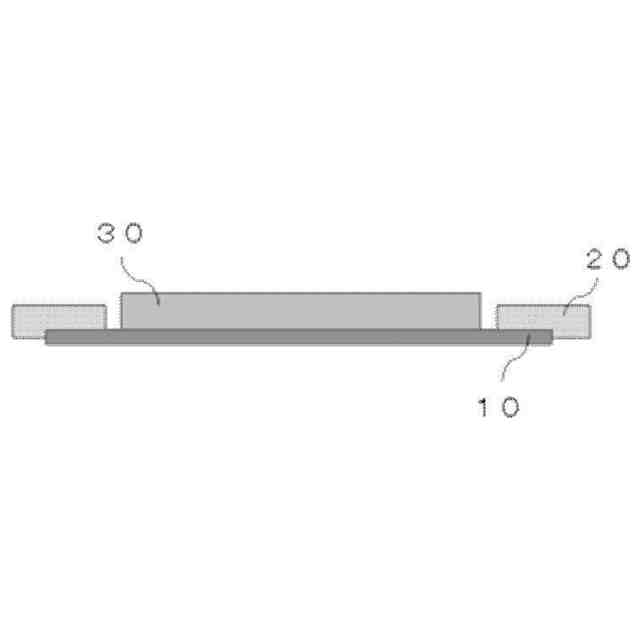

図１Ｂは、図１ＡのＡ－Ａ線断面図である。

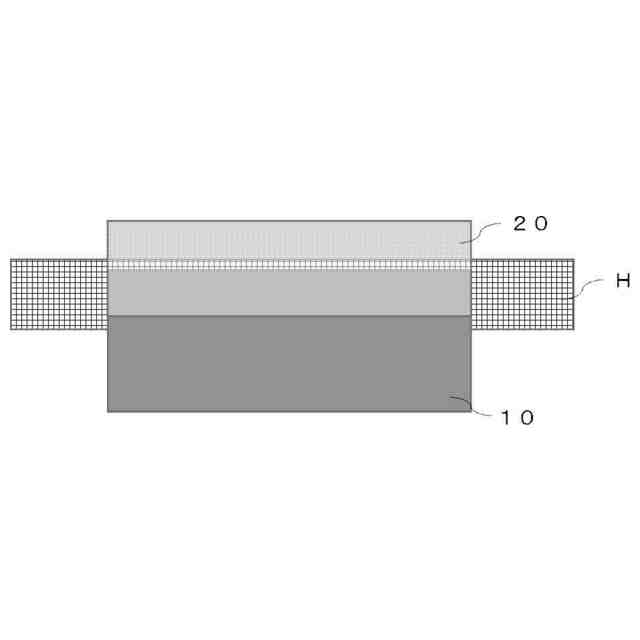

図２Ａは、本開示の電極の製造方法に係る溶着工程の一例を示す概略上面図である。
図２Ｂは、本開示の電極の製造方法に係る溶着工程の他の一例を示す概略上面図である。

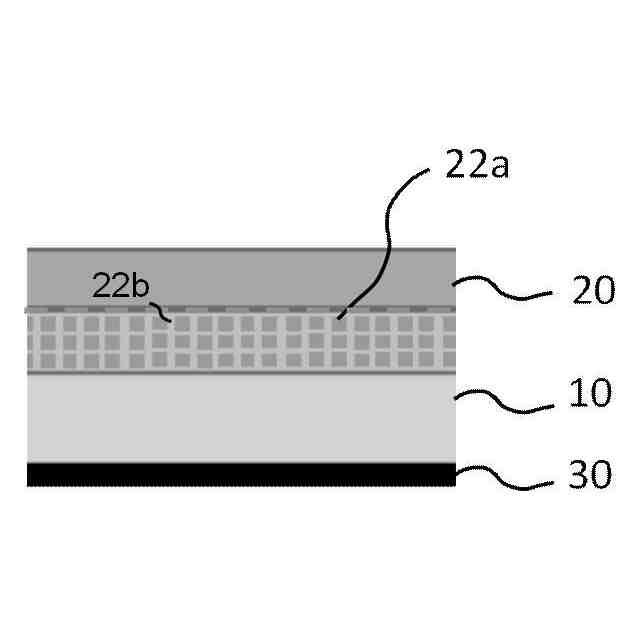

図３Ａは、溶着工程後の層構造及び樹脂層における溶着痕の一例を示す概略断面図である。

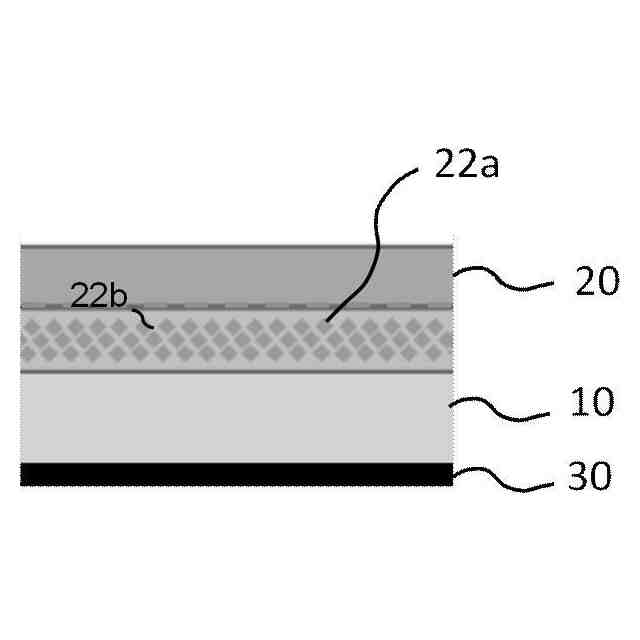

図３Ｂは、溶着工程後の層構造及び樹脂層における溶着痕の他の一例を示す概略断面図である。

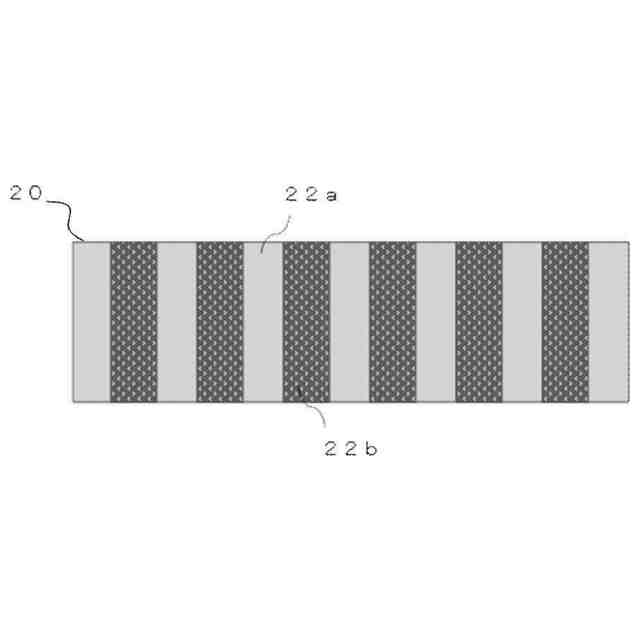

図４は、溶着工程後の樹脂層の構造の一例を示す概略側面図である。

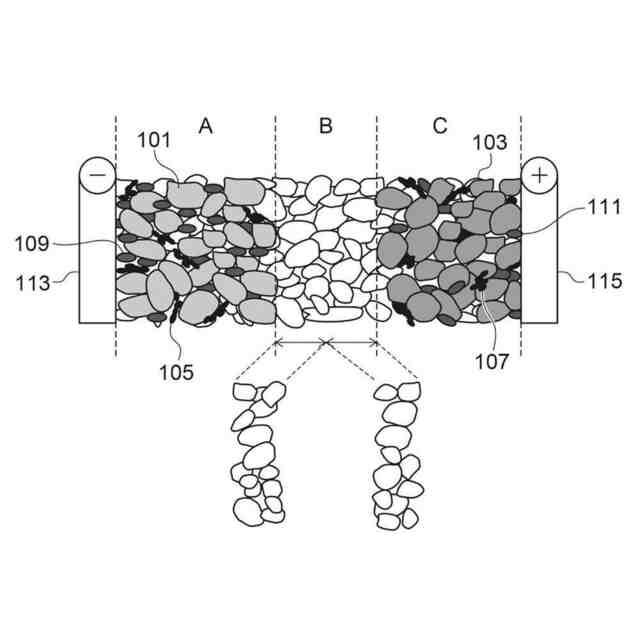

図５は、本開示の電池の構造の一例を示す概略断面図である（樹脂層は図示せず）。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について説明する。説明は実施形態を例示するものであり、本開示の範囲を制限するものではない。
（【００１１】以降は省略されています）
