公開番号2025078168
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2023190546
出願日2023-11-08
発明の名称産業用ロボット及びロボット用配管構造
出願人株式会社デンソーウェーブ
代理人個人
主分類B25J 19/00 20060101AFI20250513BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】アームに配管部材等の配管構造を収容可能となっている産業用ロボットについて、衛生管理の容易化と配管部材等の配管構造とともにアーム内に収容される他のロボット用部品の保護とに寄与すること。

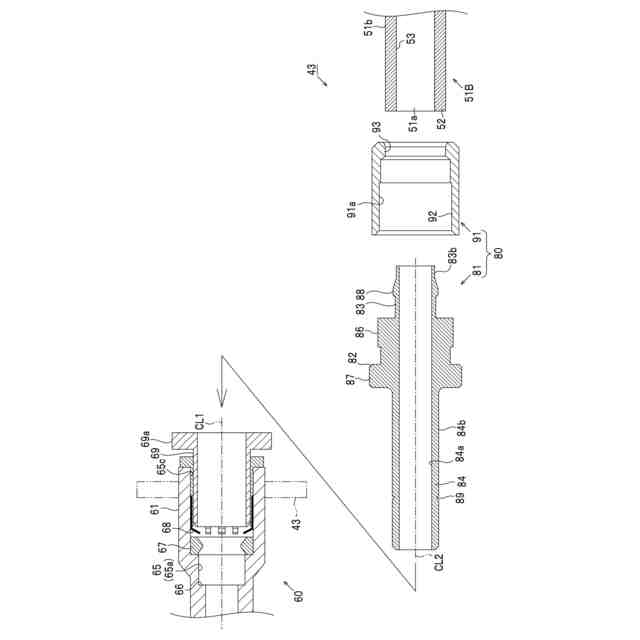

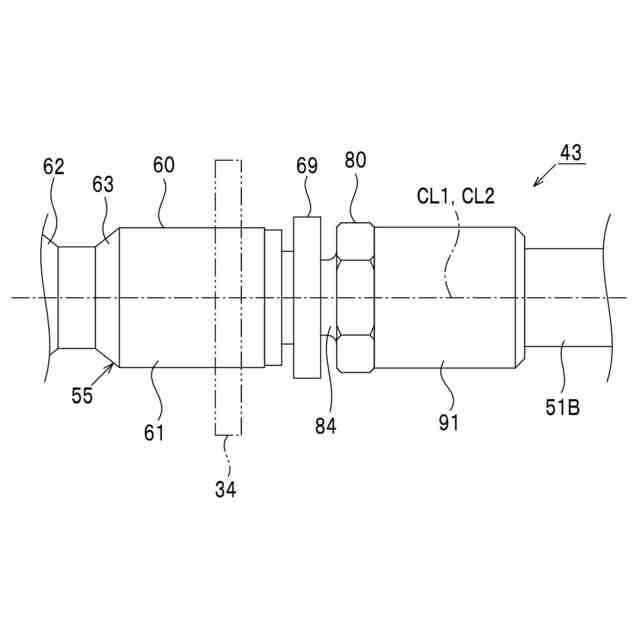

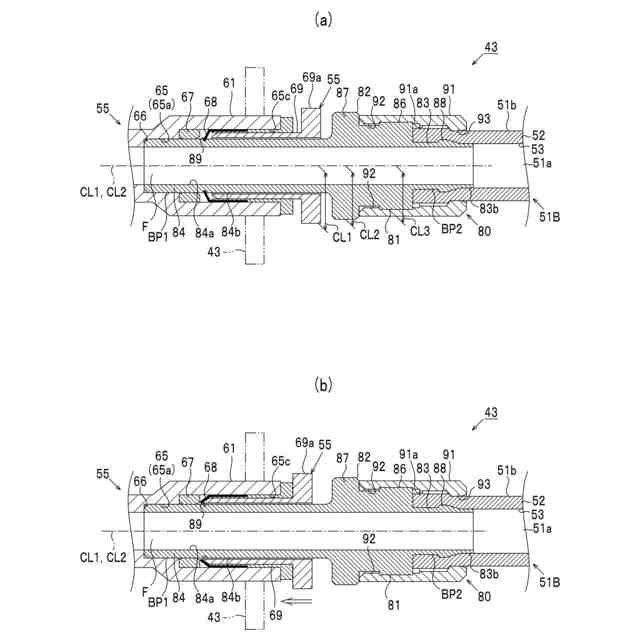

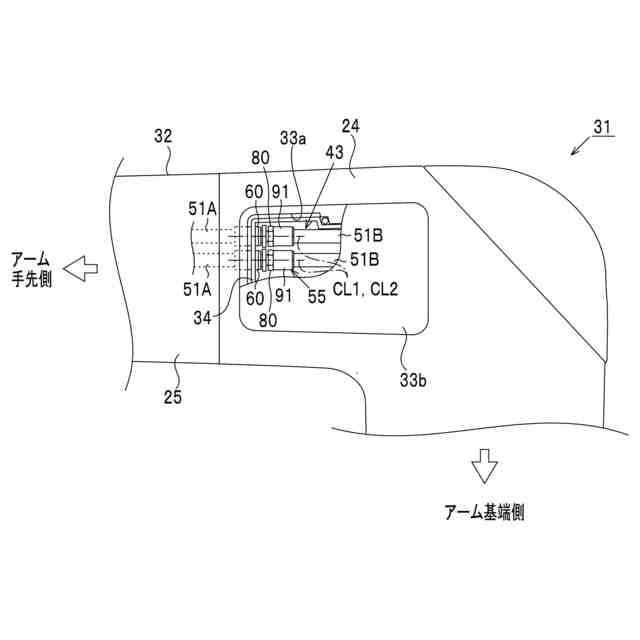

【解決手段】産業用ロボットのアーム31には、アーム31の手先に装着された吸着パッドと吸引用のポンプとを繋ぐ配管部43が内蔵されている。配管部43は、第1配管部材51A、第2配管部材51B、それらを連結する配管継手55とを有してなる。配管継手55は、第1配管部材51Aの端部に取り付けられた第1継手60と、第2配管部材51Bの端部に取り付けられた第2継手80とを含む。第2継手80の継手本体には、第1継手60の継手本体に形成された挿入孔に挿入される挿入部が設けられている。挿入孔に挿入部が挿入されることで、両継手60,80は挿入孔の内周面と挿入部の外周面との間でシールされ且つ両継手60,80の分離が規制される。
【選択図】図6
特許請求の範囲【請求項１】
複数の関節部が形成されたアームを有する産業用ロボットに適用され、前記アームの手先に取り付けられた吸着部と吸引用のポンプとを繋ぐ流路を前記アーム内に形成するロボット用配管構造であって、
前記流路を構成する複数の配管部材とそれら配管部材を一連となるようにして連結する配管継手とを備え、
前記複数の配管部材として、第１配管部材及び第２配管部材を含み、
前記配管継手として、
前記流路を構成する第１本体部を有し、前記流路の流路方向における当該第１本体部の一端部に前記第１配管部材が取り付けられる第１継手と、
前記第１本体部の他端部に形成された挿入孔に挿入される筒状の第２本体部を有し、前記第１継手とともに前記流路の一部を構成する第２継手と
を含み、
前記第１継手及び前記第２継手は、前記ロボット用配管構造の滅菌に際して前記流路を流れる滅菌用の流体に対して耐腐食性を有し、前記第２本体部が前記第１本体部の前記挿入孔に挿入されることにより前記第２本体部にて前記挿入孔に挿入されている部分の外周面と前記挿入孔の内周面との間でシールされ且つそれら第１継手及び第２継手の分離が規制されるように構成されており、
前記第２配管部材の内周面は、当該第２配管部材のベース層と比べて前記耐腐食性が高い耐腐食層となるように構成されており、
前記第２継手は、前記分離が規制された状態にて前記第２本体部の一部が前記挿入孔から延出するように形成されており、その延出する部分には第２配管部材が取り付けられる取付部が設けられており、
前記第２継手の前記取付部は前記第２配管部材に挿入され、前記第２継手及び前記第２配管部材は、前記取付部の外周面と前記第２配管部材の内周面との間でシールされているロボット用配管構造。
続きを表示（約 1,500 文字）【請求項２】
前記第１継手及び前記第２継手は、前記流体に対して耐腐食性を有する材料により形成されており、前記第２配管部材の前記耐腐食層はコーティングにより形成されている請求項１に記載のロボット用配管構造。
【請求項３】
前記挿入孔の内周面及び前記第２本体部の外周面は何れも円形をなしており、
前記第２本体部の外周面には、当該第２本体部の中心軸線を中心とした環状をなす溝部が形成されており、
前記第１継手は、前記溝部に係止されることにより前記分離を規制する爪部を有している請求項１又は請求項２に記載のロボット用配管構造。
【請求項４】
前記第２本体部の中間部分には、当該第２本体部の中心軸線と交差する方向へ突出する突出部が設けられており、
前記第２継手は、前記突出部の外周面に形成されたネジ部に係合することにより、前記取付部に取り付けられた前記第２配管部材を当該取付部との間に挟み込むようにして固定する固定具を有し、
前記第１継手は、前記第１継手と第２継手との分離を規制する規制状態と当該分離を規制しない非規制状態とに切替可能な規制部と、前記挿入孔の軸線方向に変位可能であり且つ前記挿入孔から突出するようにして配置された操作部とを有し、ユーザが前記操作部を前記挿入孔側へ押すことで前記規制部が前記規制状態から前記非規制状態に切り替わるように構成されており、
前記第１継手及び前記第２継手は、前記規制部により分離が規制されている場合に、前記操作部と前記突出部及び前記固定具とが非接触となるようにして形成されている請求項１又は請求項２に記載のロボット用配管構造。
【請求項５】
複数の関節部が形成されたアームを備え、
前記アームの手先にワークを吸着する吸着部が取り付けられ、前記アームの内部に前記吸着部と吸引用のポンプとを繋ぐ流路を形成するロボット用配管構造が配設された産業用ロボットであって、
前記ロボット用配管構造として、第１配管部材及び第２配管部材と、それら配管部材を一連となるようにして連結する配管継手とを有し、
前記配管継手として、
前記流路を構成する第１本体部を有し、前記流路の流路方向における当該第１本体部の一端部に前記第１配管部材が取り付けられた第１継手と、
前記第１本体部の他端部に形成された挿入孔に挿入される筒状の第２本体部を有し、前記第１継手とともに前記流路の一部を構成する第２継手と
を含み、
前記第１継手及び前記第２継手は、前記ロボット用配管構造の滅菌に際して前記流路を流れる滅菌用の流体に対して耐腐食性を有し、前記第２本体部が前記第１本体部の前記挿入孔に挿入されることにより前記第２本体部にて前記挿入孔に挿入されている部分の外周面と前記挿入孔の内周面との間でシールされ且つそれら第１継手及び第２継手の分離が規制されるように構成されており、
前記第２配管部材の内周面は、当該第２配管部材のベース層と比べて前記耐腐食性が高い耐腐食層となるように構成されており、
前記第２継手は、前記分離が規制された状態にて前記第２本体部の一部が前記挿入孔から延出するように形成されており、その延出する部分には第２配管部材が取り付けられる取付部が設けられており、
前記第２継手の前記取付部は前記第２配管部材に挿入され、前記第２継手及び前記第２配管部材は、前記取付部の外周面と前記第２配管部材の内周面との間でシールされている産業用ロボット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、産業用ロボット及び産業用ロボットに適用される配管構造に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】

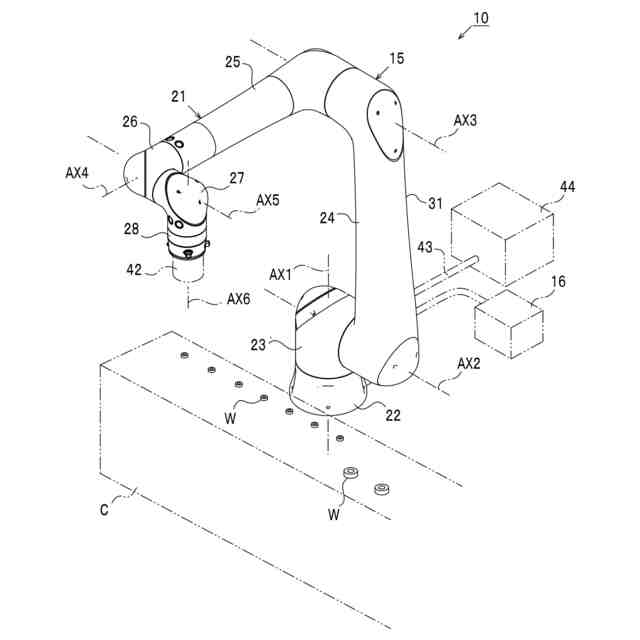

多関節型のアームを有する産業用ロボットには、当該アームの手先にワークを保持するハンドを装着可能となっているものがある。この種のハンドには、複数の指部によってワークを挟持するように構成されたものや、配管部材を介してポンプに接続された吸着パッド（吸着部）によってワークを吸着するように構成されたものがある（例えば、特許文献１参照）。吸着タイプのハンドが装着される産業用ロボットには、上記配管部材をアーム内に収容することで産業用ロボットの外装を清掃する際の作業性等に配慮したものが提案されている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２９１１３２号公報
特開２０１９－１４７２３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、上述した吸着タイプのハンドを医療や食品製造等の分野で用いる場合には、配管部材（流路）を滅菌して菌の増殖を抑えることが好ましい。例えば、過酸化水素等の滅菌ガス（流体）を吸着パッドから吸引して配管部材に流す構成とすれば、配管部材等を脱着することなく滅菌作業を行うことができる。これは、滅菌作業の効率化を図る上で有利である。但し、滅菌ガスには腐食性を有しているものがあり、アーム内に収容された配管部材から滅菌ガスが漏れることでアーム内の他のロボット用部品（配線、コネクタ、基板、センサ等）が腐食すると懸念される。これは、産業用ロボットの耐久性の低下や動作不良の要因になり得るため好ましくない。特に、配管部材をアーム内に収容する場合には、アームの特性上、複数の配管部材とそれら配管部材を接続する配管継手とを用いて流路を形成することが合理的であるものの、このような配管構造においては配管部材の接続箇所にて上述した漏れが発生しやすくなると想定される。また、配管部材や配管継手を他のロボット用部品とともにアームに収容する場合には、それらロボット用部品が配管部材の接続作業の妨げとなって当該接続作業がやりづらくなる可能性がある。これは、作業ミスを招く要因となり、作業ミスによって接続が不完全になることは滅菌ガスの漏れの要因となり得る。このように、産業用ロボットの配管構造に係る構成には、産業用ロボットの衛生管理の容易化と配管部材等の配管構造とともにアーム内に収容される他のロボット用部品の保護とを図る上で未だ改善の余地がある。
【０００５】
本発明は、上記例示した課題等に鑑みてなされたものであり、その主たる目的は、アームに配管部材等の配管構造を収容可能となっている産業用ロボットについて、衛生管理の容易化と配管部材等の配管構造とともにアーム内に収容される他のロボット用部品の保護とに寄与することにある。
【課題を解決するための手段】
【０００６】
以下、上記課題を解決するための手段について記載する。
【０００７】
第１の手段．複数の関節部が形成されたアームを有する産業用ロボットに適用され、前記アームの手先に取り付けられた吸着部と吸引用のポンプとを繋ぐ流路を前記アーム内に形成するロボット用配管構造であって、
前記流路を構成する複数の配管部材とそれら配管部材を一連となるようにして連結する配管継手とを備え、
前記複数の配管部材として、第１配管部材及び第２配管部材を含み、
前記配管継手として、
前記流路を構成する第１本体部を有し、前記流路の流路方向における当該第１本体部の一端部に前記第１配管部材が取り付けられる第１継手と、
前記第１本体部の他端部に形成された挿入孔に挿入される筒状の第２本体部を有し、前記第１継手とともに前記流路の一部を構成する第２継手と
を含み、
前記第１継手及び前記第２継手は、前記ロボット用配管構造の滅菌に際して前記流路を流れる滅菌用の流体に対して耐腐食性を有し、前記第２本体部が前記第１本体部の前記挿入孔に挿入されることにより前記第２本体部にて前記挿入孔に挿入されている部分の外周面と前記挿入孔の内周面との間でシールされ且つそれら第１継手及び第２継手の分離が規制されるように構成されており、
前記第２配管部材の内周面は、当該第２配管部材のベース層と比べて前記耐腐食性が高い耐腐食層となるように構成されており、
前記第２継手は、前記分離が規制された状態にて前記第２本体部の一部が前記挿入孔から延出するように形成されており、その延出する部分には第２配管部材が取り付けられる取付部が設けられており、
前記第２継手の前記取付部は前記第２配管部材に挿入され、前記第２継手及び前記第２配管部材は、前記取付部の外周面と前記第２配管部材の内周面との間でシールされている。
【０００８】
第１の手段に示す構成によれば、第２継手の第２本体部を第１継手の挿入孔に挿入することにより、第１継手と第２継手とが第１本体部の挿入孔の内周面と第２本体部の外周面との間でシールされ且つ両継手の分離が規制される。このように、第１配管部材と第２配管部材とを連結する際の作業を簡易とすることは、アーム内の限られたスペースで当該作業（配管構造の組付作業）を行う際の作業効率の向上や作業ミスの抑制を図る上で好ましい。また、第２継手に対する第２配管部材の取付作業（事前準備）については、アーム内の狭いスペースで行う必要がなく、アーム外の広いスペースで行うことができる。故に、第２配管部材を第２継手に取り付ける際の固定具や工具の使用に係る制約を緩和できる。これは、第２配管部材と第２継手とを強固に固定し、第２配管部材と第２継手との境界部分からの滅菌用の流体の漏れを抑制する上で好ましい。
【０００９】

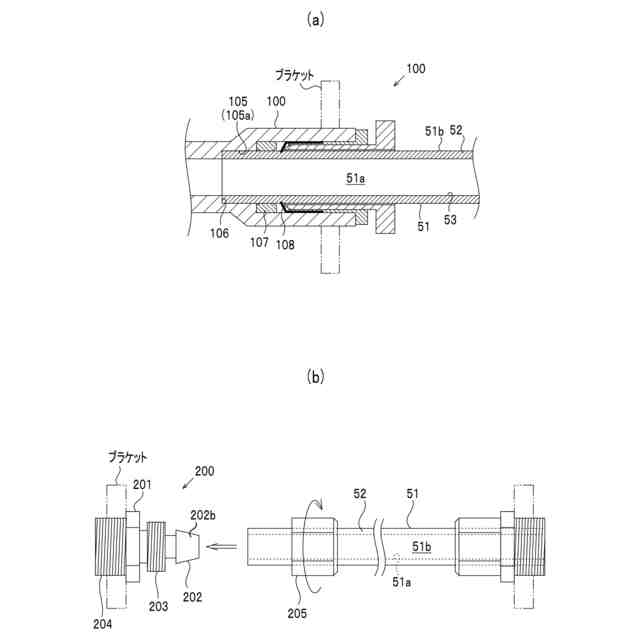

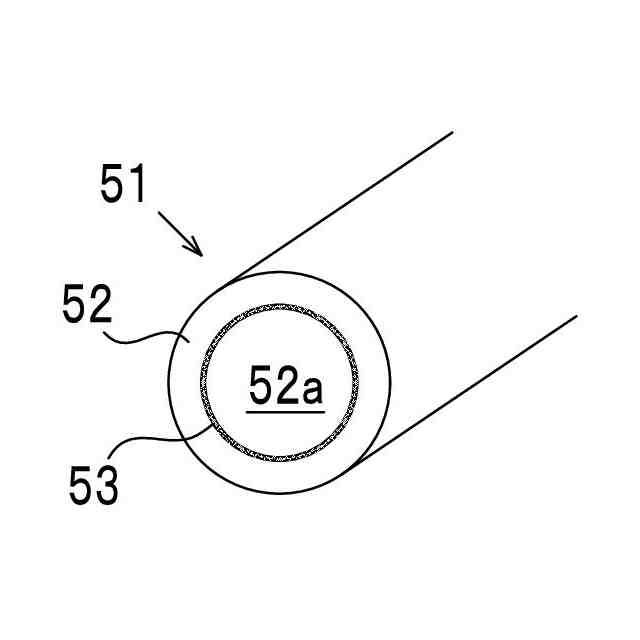

第２配管部材は、内周面側に耐腐食層が設けられた複層構造となっている。このような構成とすれば耐腐食性を付与しつつ第２配管部材のベース層の材質の自由度を高くすることができる。これは、第２配管部材の弾性や柔軟性の適正化を図り、配管の取り回しに係る制約を緩和したり、第２配管部材の耐久性を向上させたりする上で好ましい。また、第２継手及び第２配管部材については、第２本体部の外周面と第２配管部材の内周面との間でシールされる。これにより、第２配管部材にて耐腐食性の低い部分（外周面）の腐食を抑え、当該腐食に起因して第２配管部材のシールが甘くなることを抑制できる。また、第１継手及び第２継手については何れも耐腐食性を有している。このため、第１継手（挿入孔）の内周面と第２継手の外周面との境界部分に滅菌ガスが入り込んだとしても、それに起因した第１継手及び第２継手の腐食を回避し、当該腐食に起因して両継手のシールが甘くなることを抑制できる。以上の構成によれば、アーム内への滅菌用の流体の漏れを抑え、アーム内に収容されている他のロボット用部品の保護に寄与できる。
【００１０】

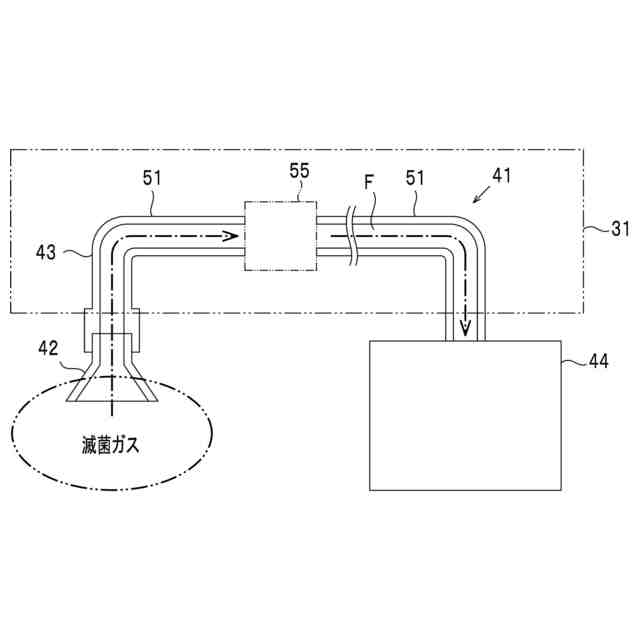

そして、第１の手段に示す構成によれば、配管部材等をアームに組み付けた状態のまま、吸着部から滅菌用の流体を吸引等することにより、配管部材や配管継手等の滅菌（除染）が可能である。これにより、産業用ロボットについて衛生管理の容易化に寄与できる。更には、滅菌作業の都度、配管部材等の脱着が行う必要がないため、滅菌作業の頻度を上げて衛生管理の強化を図ったとしてもそれによる作業負荷の増大を好適に抑制することができる。
（【００１１】以降は省略されています）
