公開番号2025077881
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023190388
出願日2023-11-07
発明の名称電池パック
出願人ダイハツ工業株式会社
代理人弁理士法人太陽国際特許事務所
主分類H01M 50/242 20210101AFI20250512BHJP(基本的電気素子)
要約【課題】強度と防水性の両方が確保された電池パックを提供する。

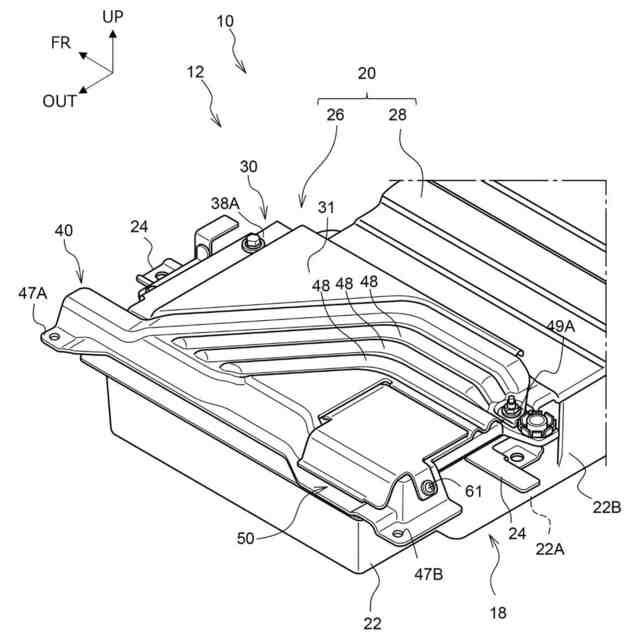

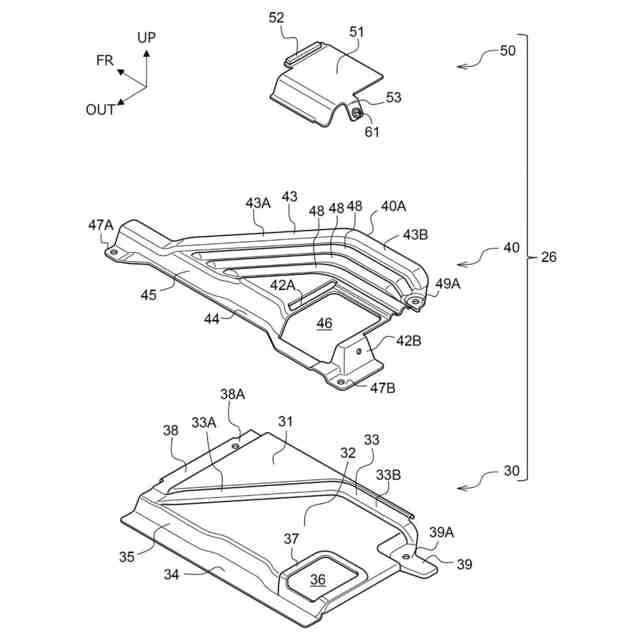

【解決手段】電池パック10のケース12は、高電圧部品14を収容する高電圧部品収容部16を上側から覆うカバー26を備える。カバー26は、高電圧部品収容部16への水入りを防止するための防水カバー30と、当該電池パック10を外力から保護するための保護カバー40と、を備える。防水カバー30は、高電圧部品収容部16を上側から覆い、保護カバー40は、防水カバー30の一部を上側から覆う。

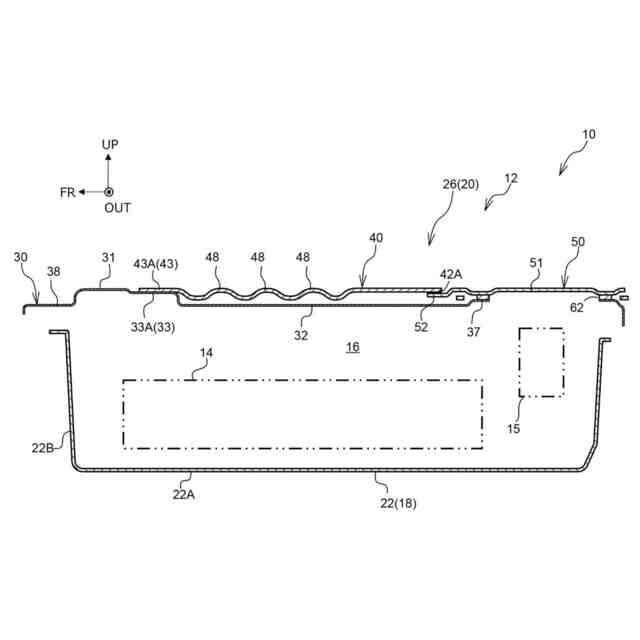

【選択図】図4
特許請求の範囲【請求項１】
車両の床下に搭載される電池パックであって、
前記電池パックは、
電池本体と、
高電圧部品と、
前記電池本体及び前記高電圧部品を収容するケースと、
を備え、
前記ケースは、高電圧部品を収容する高電圧部品収容部を上側から覆うカバーを備え、
前記カバーは、
前記高電圧部品収容部への水入りを防止するための防水カバーであって、前記高電圧部品収容部を上側から覆う前記防水カバーと、
当該電池パックを外力から保護するための保護カバーであって、前記防水カバーの一部を上側から覆う保護カバーと、
を備える、
電池パック。
続きを表示（約 220 文字）【請求項２】
前記保護カバーは、
前記防水カバーと共に締結される共締め部と、
前記防水カバーとは別に締結される外側締結部と、
を備え、
前記外側締結部は、前記共締め部よりも車幅方向外側に設けられる、
請求項１に記載の電池パック。
【請求項３】
前記保護カバーは、前記外側締結部と前記共締め部とを結ぶように形成されたリブを有する、
請求項２に記載の電池パック。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池パックに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、電池パックが開示されている。この電池パックのケースは、トレーとカバーとを備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－０６４４４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記のような電池パックを車両の床下に搭載した場合、カバーに荷重が掛かるためカバーの強度が必要となる。また、カバーにおける高電圧部品を覆う部分には、防水性も必要となる。
【０００５】
本発明は、強度と防水性の両方が確保された電池パックを提供することを目的とする。
【課題を解決するための手段】
【０００６】
第１の態様に係る電池パックは、車両の床下に搭載される電池パックであって、前記電池パックは、電池本体と、高電圧部品と、前記電池本体及び前記高電圧部品を収容するケースと、を備え、前記ケースは、高電圧部品を収容する高電圧部品収容部を上側から覆うカバーを備え、前記カバーは、前記高電圧部品収容部への水入りを防止するための防水カバーであって、前記高電圧部品収容部を上側から覆う前記防水カバーと、当該電池パックを外力から保護するための保護カバーであって、前記防水カバーの一部を上側から覆う保護カバーと、を備える。
【０００７】
本態様は、車両の床下に搭載される電池パックに関する。本態様では、電池パックは、電池本体と、高電圧部品と、電池本体及び高電圧部品を収容するケースと、を備える。そして、ケースは、高電圧部品を収容する高電圧部品収容部を上側から覆うカバーを備える。
【０００８】
ところで、このような電池パックを車両の床下に搭載すると、カバーには荷重が掛かる。そのため、カバーには強度が必要となる。また、カバーには防水性も必要となる。
ここで、カバーの強度を確保するために、仮にカバーをハイテン材のような材料で形成することが考えられる。しかし、このような材料は、成形難易度が高く、防水性を確保しにくい。
【０００９】
そこで、本態様では、カバーは、高電圧部品収容部への水入りを防止するための防水カバーと、当該電池パックを外力から保護するための保護カバーと、を備える。防水カバーは、高電圧部品収容部を上側から覆い、保護カバーは、防水カバーの一部を上側から覆う。つまり、防水カバーと保護カバーとが別々に設けられるので、防水カバー及び保護カバーをそれぞれその機能に適した材料で形成できる。その結果、強度と防水性の両方が確保された電池パックを実現することができる。
また、保護カバーは、防水カバーの全体ではなく一部を覆うように設けられるので、電池パックの軽量化を図ることができる。
【００１０】

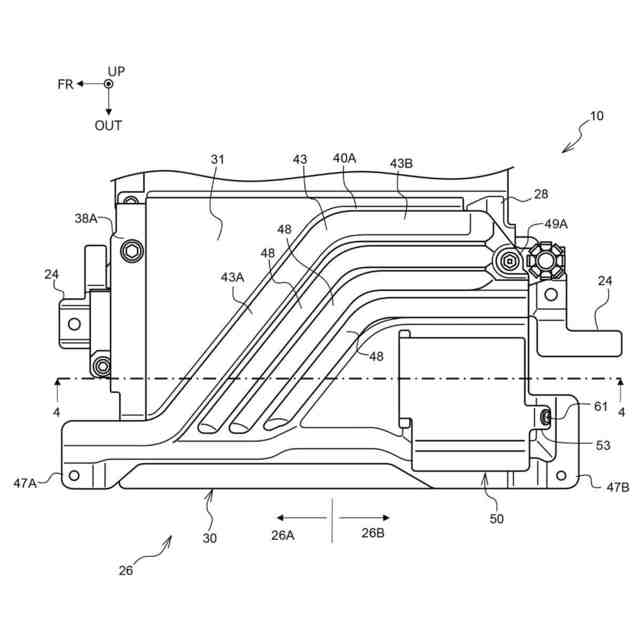

第２の態様に係る電池パックは、第１の態様において、前記保護カバーは、前記防水カバーと共に締結される共締め部と、前記防水カバーとは別に締結される外側締結部と、を備え、前記外側締結部は、前記共締め部よりも車幅方向外側に設けられる。
（【００１１】以降は省略されています）
