公開番号2025077744
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023190175
出願日2023-11-07
発明の名称刃体カートリッジ及びカミソリ
出願人株式会社貝印刃物開発センター
代理人個人,個人,個人
主分類B26B 21/14 20060101AFI20250512BHJP(切断手工具;切断;切断機)
要約【課題】リサイクル可能かつ容易に交換可能な刃体カートリッジを提供する。
【解決手段】本発明の刃体カートリッジは、使用者により把持されるハンドルの上端に設けられたカミソリヘッド台座に着脱可能でありかつリサイクル可能な刃体カートリッジであって、複数の刃体と、複数の前記刃体を支持する刃体台座と、平面視で複数の前記刃体及び前記刃体台座を囲むよう形成された平板状の枠部材と、を備え、前記刃体、前記刃体台座、及び前記枠部材はいずれも金属で形成されている。

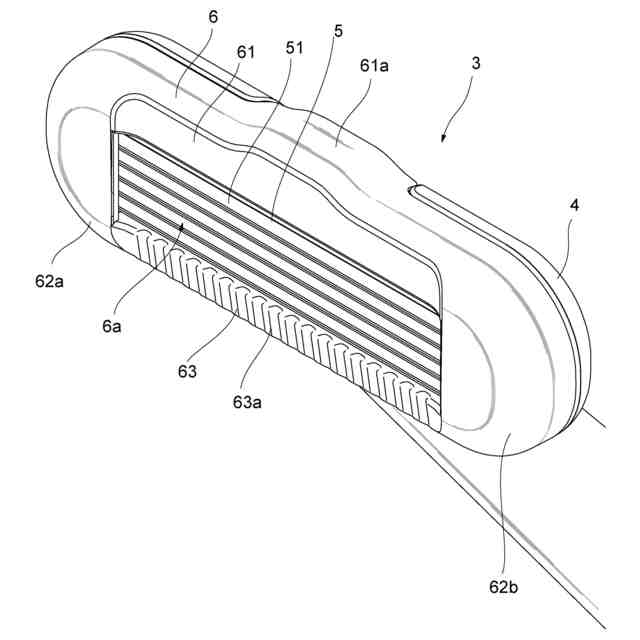

【選択図】図1
特許請求の範囲【請求項１】
使用者により把持されるハンドルの上端に設けられたカミソリヘッド台座に着脱可能でありかつリサイクル可能な刃体カートリッジであって、
複数の刃体と、
複数の前記刃体を支持する刃体台座と、
平面視で複数の前記刃体及び前記刃体台座を囲むよう形成された平板状の枠部材と、を備え、
前記刃体、前記刃体台座、及び前記枠部材はいずれも金属で形成されている、
刃体カートリッジ。
続きを表示（約 960 文字）【請求項２】
前記枠部材は、前記カミソリヘッド台座から当該刃体カートリッジを取り外す際に使用者が接触しやすいよう外縁から外側に向けて突出して形成されたつまみ部を有する、
請求項１に記載の刃体カートリッジ。
【請求項３】
使用者により把持されるハンドルと、
前記ハンドルの上端に設けられたカミソリヘッド台座と、
前記カミソリヘッド台座に着脱自在に配置されるリサイクル可能な刃体カートリッジと、
前記カミソリヘッド台座に着脱自在であって、前記カミソリヘッド台座とともに前記刃体カートリッジを挟持する蓋部材と、を備え、
前記刃体カートリッジは、
複数の刃体と、
複数の前記刃体を支持する刃体台座と、
平面視で複数の前記刃体及び前記刃体台座を囲むよう形成された平板状の枠部材と、を備え、
前記刃体、前記刃体台座、及び前記枠部材はいずれも金属で形成されている、
カミソリ。
【請求項４】
前記カミソリヘッド台座は、前記刃体カートリッジ及び前記蓋部材を吸着する磁石を有し、
前記磁石と前記蓋部材との距離は、前記磁石と前記刃体カートリッジとの距離よりも短い、
請求項３に記載のカミソリ。
【請求項５】
前記磁石と前記蓋部材との距離Ｄ１と、前記磁石と前記刃体カートリッジとの距離Ｄ２とが、２≦Ｄ２／Ｄ１≦２０の関係である、
請求項４に記載のカミソリ。
【請求項６】
前記ハンドルは全体が金属で形成される、
請求項３に記載のカミソリ。
【請求項７】
前記ハンドルは、鏡面仕上げの金属で形成される、
請求項３に記載のカミソリ。
【請求項８】
前記カミソリヘッド台座は、幅方向の両端が半円状である、
請求項３に記載のカミソリ。
【請求項９】
前記蓋部材の幅方向の両端部は、略１／４球面状に形成される、
請求項３に記載のカミソリ。
【請求項１０】
前記蓋部材は、鏡面仕上げの金属で形成される、
請求項９に記載のカミソリ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、刃体カートリッジ及びカミソリに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年流通するカミソリのうち、交換可能な刃体カートリッジを有するカミソリは、金属で形成された刃部材と、プラスチック（樹脂）を含んで形成された刃台部材とを含む構成のものが多くなっている。特許文献１には、このような構成の剃刀ヘッドを備えた剃刀が開示されている。
【０００３】
一方、特許文献２には、ホルダの頭部に支持した剃刀ヘッドの刃部材交換可能状態で刃部材を剃刀ヘッドに収容する際に、その刃部材を吸着または粘着させて剃刀ヘッドに保持し得る保持手段を備えた替刃式剃刀が開示されている。この替刃式剃刀では、刃部材のみを交換可能な構成となっている。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－２１５５９０号公報
特開２０１０－１３１２２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで近年、物を大切に使い、ごみを減らすリデュース（Reduce）、使える物を繰り返し使用するリユース（Reuse）、及びごみを資源として再び利用するリサイクル（Recycle）の３つのＲ（アール）を総称した３Ｒが提唱されている。上述したように従来の剃刀における刃体カートリッジは樹脂及び金属によって形成されることが多かったが、リサイクルが容易な素材への置き換え（Replace）が求められている。また、国連サミットで採択されたＳＤＧｓ（Sustainable Development Goals、持続可能な開発目標）における１７の目標の中の目標１２では、「つくる責任、つかう責任」として、持続可能な生産消費形態を確保することが挙げられており、廃棄物の発生を大幅に削減することなどが求められている。このような状況のもと、カミソリの分野においても、環境に優しい、３Ｒを満足するカミソリの開発を推進することが求められている。
【０００６】
また、従来のカミソリの中には、全体が金属で形成されたカミソリも存在するが、刃体の交換が安全ではなかったり、交換方法が複雑であったりした。例えば、特許文献２に記載の替刃式剃刀は刃部材のみを交換可能であるものの、現在広く流通するカミソリのように直感的に交換可能であるとは言い難い点があった。そのため、安価かつリサイクルできる、交換可能な刃体カートリッジを広く流通させることが容易ではなかった。
【課題を解決するための手段】
【０００７】
本発明は、上記課題を解決するため、例えば次のような手段を提供する。
【０００８】
本発明の一態様のカミソリ用の刃体カートリッジは、使用者により把持されるハンドルの上端に設けられたカミソリヘッド台座に着脱可能でありかつリサイクル可能な刃体カートリッジであって、
複数の刃体と、
複数の前記刃体を支持する刃体台座と、
平面視で複数の前記刃体及び前記刃体台座を囲むよう形成された平板状の枠部材と、を備え、
前記刃体、前記刃体台座、及び前記枠部材はいずれも金属で形成されている。
【０００９】
上記構成の刃体カートリッジによれば、刃体、刃体台座、及び枠部材のすべてが金属で形成されているため、刃体カートリッジをリサイクル可能な構成となる。また、刃体及び刃体台座を囲む枠部材を有する構成とすることで、使用者は枠部材を掴んで刃体カートリッジを交換できるため交換が容易になっており、従来の手軽な感覚で、安全かつ簡単に刃体カートリッジを交換することができる。また、枠部材が平板状に形成されているため、比較的容易に加工可能であり、比較的安価に枠部材、及び枠部材を含む刃体カートリッジを形成することができる。また、交換する部分となる刃体カートリッジの構成を必要最小限にしており、環境への負荷を小さくすることができる。さらに、リサイクル可能な構成としつつも、比較的安価な刃体カートリッジを提供でき、これによって、環境に配慮した、持続可能な開発目標を達成可能なカミソリを提供できる。
【００１０】
上記刃体カートリッジにおいて好ましくは、前記枠部材は、前記カミソリヘッド台座から当該刃体カートリッジを取り外す際に使用者が接触しやすいよう外縁から外側に向けて突出して形成されたつまみ部を有する。
（【００１１】以降は省略されています）
