公開番号2025077642
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189990
出願日2023-11-07
発明の名称液化ガス供給装置
出願人東日本イワタニガス株式会社
代理人個人,個人,個人,個人
主分類F17C 7/02 20060101AFI20250512BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】供給先に迅速に液化ガスを供給することができる液化ガス供給装置を提供する。
【解決手段】本開示に従う液化ガス供給装置は、内部に液化ガス容器を収容可能な筐体と、液化ガス容器と前記第1端部と第2配管を接続する第1配管と、前記第1配管に接続され、前記筐体の内部に収容された第2配管と、前記第2配管の質量を計測可能な計測部と、を備える。前記筐体は、前記筐体の外部から前記筐体の内部へと空気を取り込むことが可能な吸気部と、前記筐体の内部から前記筐体の内部へと空気を排出することが可能な排気部と、を有する。前記液化ガス供給装置が設置された状態において、前記吸気部は前記排気部よりも鉛直方向における下方に位置し、前記第1端部は前記第2端部よりも鉛直方向における下方に位置する。
【選択図】図3
特許請求の範囲【請求項１】
内部に液化ガス容器を収容可能な筐体と、
前記液化ガス容器に接続可能な第１端部と前記第１端部とは反対側の端部である第２端部とを含み、前記筐体の内部に収容された第１配管と、
前記第２端部において前記第１配管に接続され、前記筐体の内部に収容された第２配管と、
前記第２配管に接続された第３端部と前記筐体の外部に露出する第４端部とを含む第３配管と、
前記第１配管に設置されており、前記第１配管を閉塞された閉状態と開通された開状態とに切り替える第１の切り替えを実現可能な第１弁部と、
前記第３配管に設置されており、前記第３配管を閉塞された閉状態と開通された開状態とに切り替える第２の切り替えを実現可能な第２弁部と、
前記第２配管の質量を計測可能な計測部と、を備え、
前記筐体は、
前記筐体の外部から前記筐体の内部へと空気を取り込むことが可能な吸気部と、
前記筐体の内部から前記筐体の外部へと空気を排出することが可能な排気部と、
を有し、
設置された状態において、
前記吸気部は前記排気部よりも鉛直方向における下方に位置し、
前記第１端部は前記第２端部よりも鉛直方向における下方に位置する、
液化ガス供給装置。
続きを表示（約 350 文字）【請求項２】
前記排気部が、前記筐体の天面に配置されている、
請求項１に記載の液化ガス供給装置。
【請求項３】
設置された状態において、前記吸気部は、前記第１端部よりも鉛直方向における下方に位置する、
請求項１または請求項２に記載の液化ガス供給装置。
【請求項４】
前記第２配管は、前記第１配管の内径よりも大きい内径を有し、
前記第３配管は、前記第２配管の内径よりも小さい内径を有する、
請求項１または請求項２に記載の液化ガス供給装置。
【請求項５】
前記計測部によって計測される前記第２配管の質量に基づいて、前記第１の切り替えと前記第２の切り替えとを制御する制御部をさらに備える、請求項１に記載の液化ガス供給装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、液化ガス供給装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
液化ガス容器に充填された液化ガスを供給先に供給する装置として、シリンダキャビネットが知られている（例えば、特許文献１参照）。特許文献１に開示されたシリンダキャビネットにおいて、供給先へ流れるガスの流量は、ガス供給口の近傍に設置された流量計によって測定される。
【０００３】
特許文献２に記載されたシリンダキャビネットでは、キャビネット内に配置され、液化ガス容器に接続される配管の一部が、弁によって他の部分と区画可能、かつ太い径の管とされている。この太い配管部分に液化ガスを一時的に貯留し、この部分の質量を計測することによって、シリンダキャビネットから払い出す液化ガスの質量を正確に把握できる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－２０２４２２号公報
特許第７３０２０８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
シリンダキャビネットからのガス供給は、迅速に行われることが望ましい。本開示は、供給先に迅速に液化ガスを供給することができる液化ガス供給装置を提供することを目的の１つとする。
【課題を解決するための手段】
【０００６】
本開示に従う液化ガス供給装置は、内部に液化ガス容器を収容可能な筐体と、前記液化ガス容器に接続可能な第１端部と前記第１端部とは反対側の端部である第２端部とを含み、前記筐体の内部に収容された第１配管と、前記第２端部において前記第１配管に接続され、前記筐体の内部に収容された第２配管と、前記第２配管に接続された第３端部と前記筐体の外部に露出する第４端部とを含む第３配管と、前記第１配管に設置されており、前記第１配管を閉塞された閉状態と開通された開状態とに切り替える第１の切り替えを実現可能な第１弁部と、前記第３配管に設置されており、前記第３配管を閉塞された閉状態と開通された開状態とに切り替える第２の切り替えを実現可能な第２弁部と、前記第２配管の質量を計測可能な計測部と、を備える。前記筐体は、前記筐体の外部から前記筐体の内部へと空気を取り込むことが可能な吸気部と、前記筐体の内部から前記筐体の外部へと空気を排出することが可能な排気部と、を有する。前記液化ガス供給装置が設置された状態において、前記吸気部は前記排気部よりも鉛直方向における下方に位置し、前記第１端部は前記第２端部よりも鉛直方向における下方に位置する。
【発明の効果】
【０００７】
本開示によれば、供給先に迅速にガスを供給することができる。
【図面の簡単な説明】
【０００８】

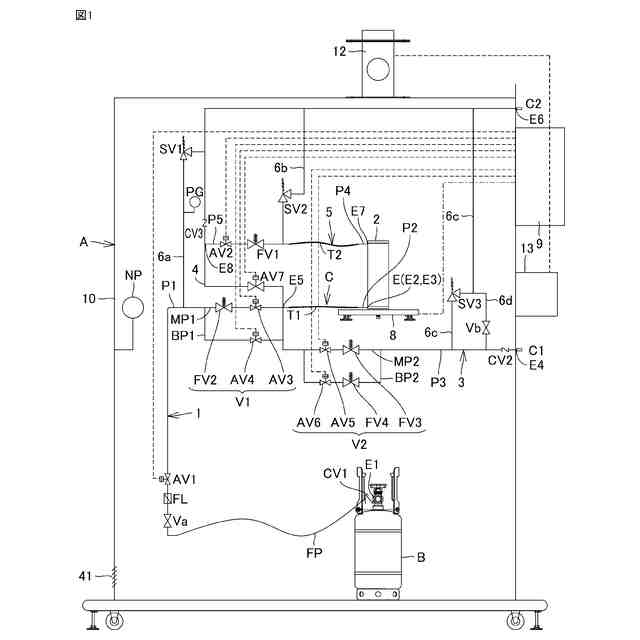

図１は、実施形態におけるシリンダキャビネットの構成を示す図である。

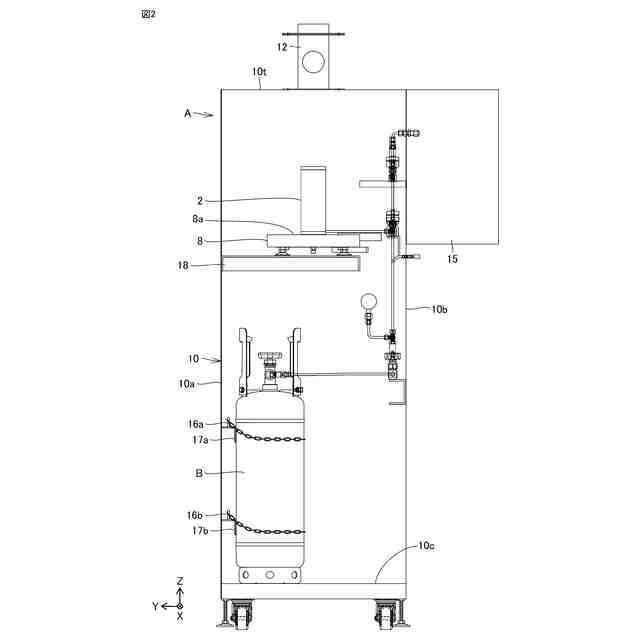

図２は、シリンダキャビネットが設置された状態における筐体の内部を筐体の左側から視た図である。

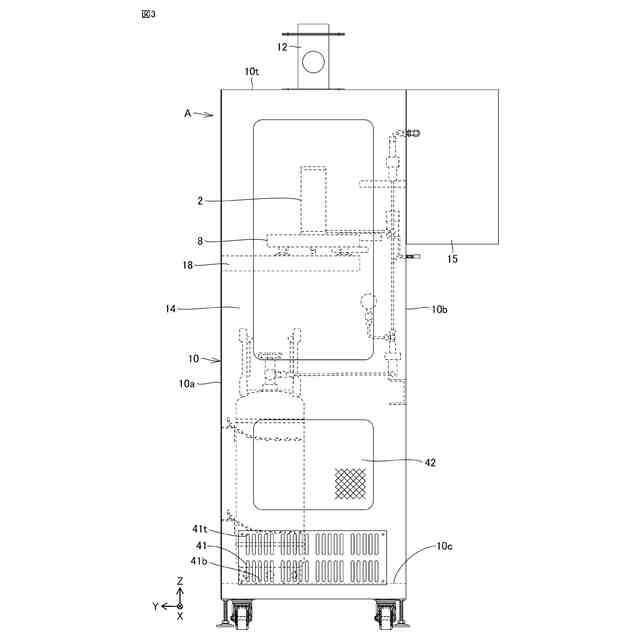

図３は、シリンダキャビネットが設置された状態における筐体の外部を筐体の左側から視た図である。

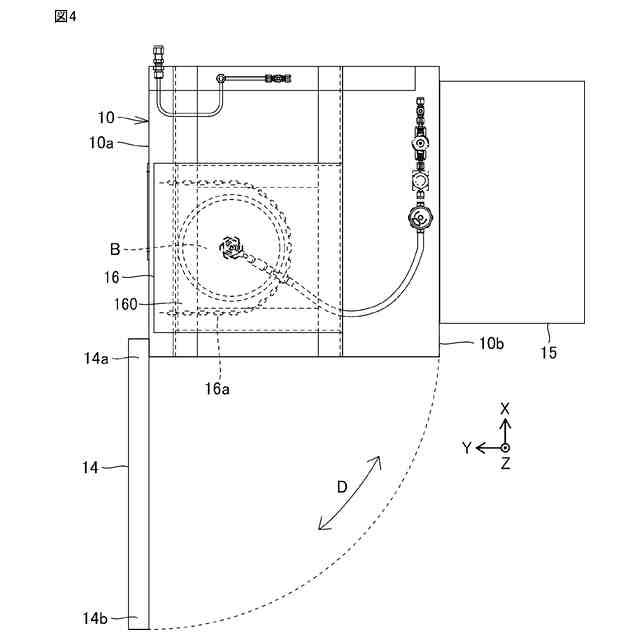

図４は、図３の筐体の内部を筐体の上側から視た図である。

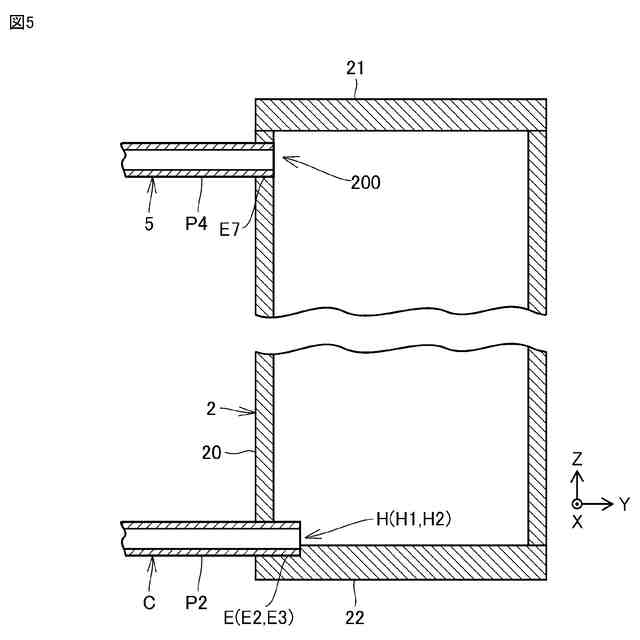

図５は、シリンダキャビネットが設置された状態における第２配管の鉛直断面を示す概略図である。

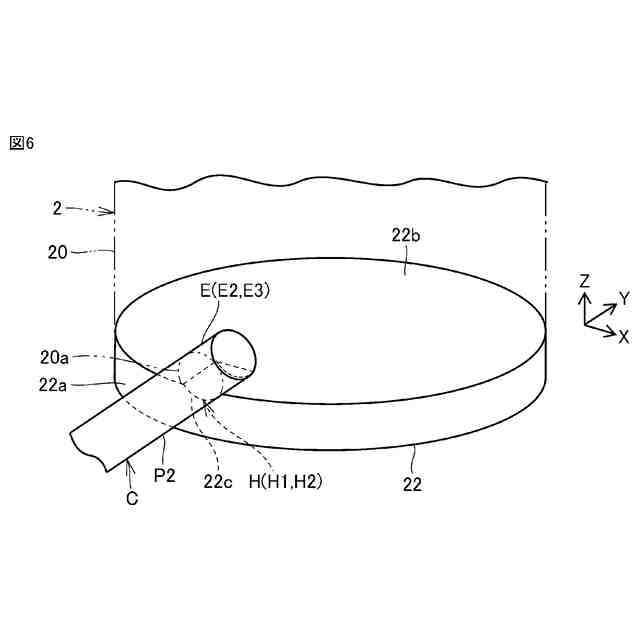

図６は、図５の第２配管の底壁部およびその周辺を示す概略図である。

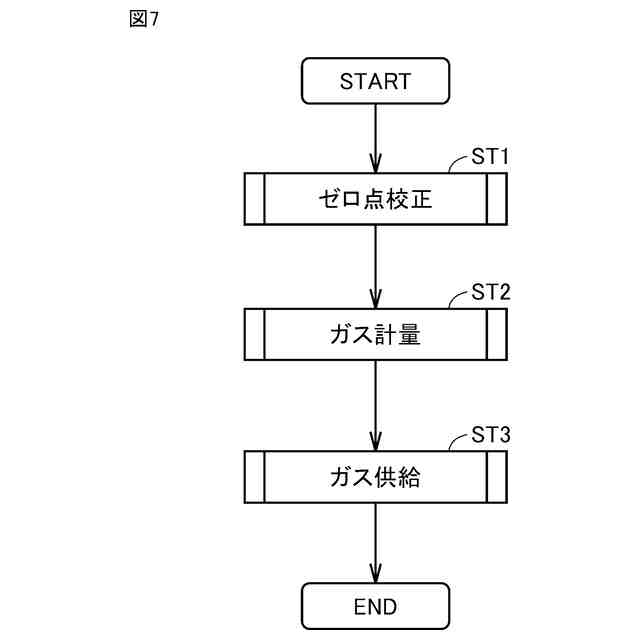

図７は、制御部による制御の手順の一例を示すフローチャートである。

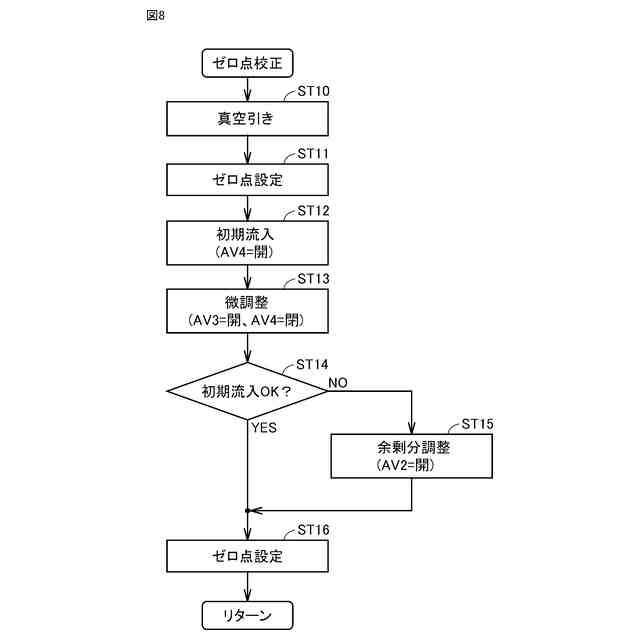

図８は、ゼロ点校正の手順の一例を示すフローチャートである。

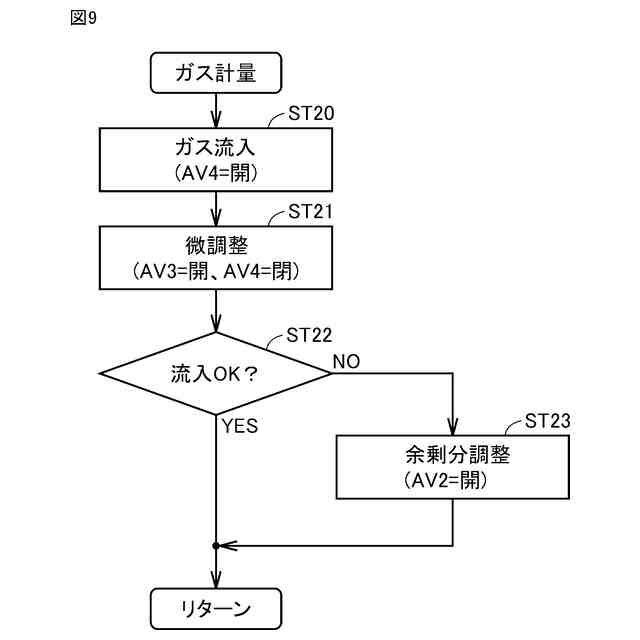

図９は、ガス計量の手順の一例を示すフローチャートである。
図１０は、ガス供給の手順の一例を示すフローチャートである。
図１１は、実施形態におけるシリンダキャビネットの変形例の構成を示す図である。
【発明を実施するための形態】
【０００９】
［実施形態の概要］
最初に本開示の実施の形態を列挙して説明する。本開示に従う液化ガス供給装置は、内部に液化ガス容器を収容可能な筐体と、前記液化ガス容器に接続可能な第１端部と前記第１端部とは反対側の端部である第２端部とを含み、前記筐体の内部に収容された第１配管と、前記第２端部において前記第１配管に接続され、前記筐体の内部に収容された第２配管と、前記第２配管に接続された第３端部と前記筐体の外部に露出する第４端部とを含む第３配管と、前記第１配管に設置されており、前記第１配管を閉塞された閉状態と開通された開状態とに切り替える第１の切り替えを実現可能な第１弁部と、前記第３配管に設置されており、前記第３配管を閉塞された閉状態と開通された開状態とに切り替える第２の切り替えを実現可能な第２弁部と、前記第２配管の質量を計測可能な計測部と、を備える。前記筐体は、前記筐体の外部から前記筐体の内部へと空気を取り込むことが可能な吸気部と、前記筐体の内部から前記筐体の外部へと空気を排出することが可能な排気部と、を有する。前記液化ガス供給装置が設置された状態において、前記吸気部は前記排気部よりも鉛直方向における下方に位置し、前記第１端部は前記第２端部よりも鉛直方向における下方に位置する。
【００１０】
液化ガス供給装置（シリンダキャビネット）の内部に可燃性ガスや毒性ガスを収容する際には、筐体内の空気を常に排出し、筐体内部を負圧の状態に維持する必要がある。このため、筐体には、外部から空気を取り込むための吸気部と、内部の空気を外部に排出するための排気部とが設けられる。このようにして筐体内部の空気を循環させると、筐体内の空気の温度および圧力に不均一が生じることが明らかになってきた。すなわち、排気部の付近では空気の排出に伴って圧力が低下し、断熱膨張が生じて温度が低下する。筐体の外部から温かい外気が取り込まれる吸気部の付近では、排気部付近よりも温度および圧力が相対的に高い状態になる。この状態に着目し、液化ガスを迅速に供給するための構成が検討された。
（【００１１】以降は省略されています）
