公開番号2025077366
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189500
出願日2023-11-06
発明の名称インダクタ部品
出願人株式会社村田製作所
代理人個人,個人,個人
主分類H01F 17/00 20060101AFI20250512BHJP(基本的電気素子)
要約【課題】コイル配線層間の絶縁信頼性をより高くすることができるインダクタ部品を提供する。
【解決手段】
本発明に係るインダクタ部品は、絶縁性の素体と、素体の内部に配置され、軸に沿って巻回されるコイルと、を備え、コイルは、軸に平行な第1方向に交差する方向に延在する第1コイル配線層と、軸方向において第1コイル配線層とは距離をあけて配置され、かつ、軸方向に交差する方向に延在する第2コイル配線層と、を備え、第1コイル配線層と第2コイル配線層とが、素体の一部である層間絶縁部を介して互いに対向する対向部を有し、対向部における、第1コイル配線層の延在方向に直交する断面において、第1コイル配線層の層間絶縁部側に位置する第1上面は、第1上面の両縁部から、軸方向において第2コイル配線層と反対方向に向かう凹曲面で形成されている。
【選択図】図4
特許請求の範囲【請求項１】
絶縁性の素体と、
前記素体の内部に配置され、軸に沿って巻回されるコイルと、を備え、
前記コイルは、
前記軸に平行な第１方向に交差する方向に延在する第１コイル配線層と、
前記第１方向において前記第１コイル配線層とは距離をあけて配置され、かつ、前記第１方向に交差する方向に延在する第２コイル配線層と、を備え、
前記第１コイル配線層と前記第２コイル配線層とが、前記素体の一部である層間絶縁部を介して互いに対向する対向部を有し、
前記対向部における、前記第１コイル配線層の延在方向に直交する断面において、前記第１コイル配線層の前記層間絶縁部側に位置する第１上面は、前記第１上面の両縁部から、前記第１方向において前記第２コイル配線層と反対方向に向かう凹曲面で形成されている、インダクタ部品。
続きを表示（約 1,300 文字）【請求項２】
前記対向部における、前記第１コイル配線層の延在方向に直交する断面において、前記第１コイル配線層の前記第１上面の前記第１方向に直交する方向の幅は、前記第１コイル配線層の前記層間絶縁部と反対側に位置する第１下面の前記第１方向に直交する方向の幅よりも大きい、請求項１に記載のインダクタ部品。
【請求項３】
前記対向部は、前記第１コイル配線層および前記第２コイル配線層が、前記層間絶縁部を介して同じ方向に延在する並置部を含み、
前記並置部における、前記第１コイル配線層の延在方向に直交する断面において、前記第１上面の前記第１方向に直交する方向の幅は、前記第２コイル配線層の前記層間絶縁部側に位置する第２下面の前記第１方向に直交する方向の幅よりも大きい、請求項１または２に記載のインダクタ部品。
【請求項４】
前記並置部における、前記第１コイル配線層の延在方向に直交する断面において、前記層間絶縁部の前記第１方向における厚さは、前記第２下面の両縁部側から中央部側に向かって大きくなる、請求項３に記載のインダクタ部品。
【請求項５】
前記第１方向から平面視した場合、前記並置部において、前記第２コイル配線層の前記第２下面は、前記第１コイル配線層の前記第１上面の前記両縁部の内側に位置する、請求項３に記載のインダクタ部品。
【請求項６】
前記第１コイル配線層の前記延在方向に直交する断面において、
前記第１コイル配線層は、前記第１上面と、前記第１コイル配線層の前記層間絶縁部と反対側に位置する第１下面と、前記第１上面および前記第１下面を接続する側面と、を有し、
前記第１コイル配線層の前記側面は平滑である、請求項１または２に記載のインダクタ部品。
【請求項７】
前記第１コイル配線層の一部と前記第２コイル配線層の一部とを電気的に接続する接続導体をさらに備え、
前記接続導体は、前記層間絶縁部を前記第１方向に貫通する孔の内部に配置されている、
る、請求項１または２に記載のインダクタ部品。
【請求項８】
前記層間絶縁部は、フィラー材およびガラス材を含む、請求項１または２に記載のインダクタ部品。
【請求項９】
前記素体は、前記第１方向に積み重ねられた複数の絶縁層から構成されており、
前記複数の絶縁層は、
第１絶縁層と、
第２絶縁層と、
前記第１方向において、前記第１絶縁層および前記第２絶縁層の間に位置する中間絶縁層と、を含み、
前記第１コイル配線層は、前記第１絶縁層の内部に配置され、
前記第２コイル配線層は、前記第２絶縁層の内部に配置され、
前記中間絶縁層は、前記第１コイル配線層および前記第２コイル配線層の間に位置する前記層間絶縁部を含み、
前記層間絶縁部の少なくとも一部は前記第１絶縁層側に突出する部分を有し、
前記第１コイル配線層の前記第１上面は、前記層間絶縁部の前記第１絶縁層側に突出する部分に接し、かつ、前記第１方向において前記第１絶縁層の上面よりも前記第２コイル配線層と反対側に位置する、請求項１または２に記載のインダクタ部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インダクタ部品に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、インダクタ部品として、例えば、特許文献１に記載されたものがある。特許文献１に記載のインダクタ部品は、絶縁性の素体内に配置されたコイルを備える。コイルは、例えば、絶縁層を介して積み重ねられた複数のコイル配線層から構成されている。これらのコイル配線層は、絶縁層内に設けられたビア導体を介して電気的に接続されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１９４９７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のインダクタ部品には、素体内において積み重ねられた２つのコイル配線層間の絶縁信頼性をさらに高めるという観点で改善の余地がある。
【０００５】
従って、本発明の目的は、前記問題を解決することにあって、積み重ねられた２つのコイル配線層間の絶縁信頼性をより高くすることができるインダクタ部品を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るインダクタ部品は、絶縁性の素体と、前記素体の内部に配置され、軸に沿って巻回されるコイルと、を備え、前記コイルは、前記軸に平行な第１方向に交差する方向に延在する第１コイル配線層と、前記第１方向において前記第１コイル配線層とは距離をあけて配置され、かつ、前記第１方向に交差する方向に延在する第２コイル配線層と、を備え、前記第１コイル配線層と前記第２コイル配線層とが、前記素体の一部である層間絶縁部を介して互いに対向する対向部を有し、前記対向部における、前記第１コイル配線層の延在方向に直交する断面において、前記第１コイル配線層の前記層間絶縁部側に位置する第１上面は、前記第１上面の両縁部から、前記第１方向において前記第２コイル配線層と反対方向に向かう凹曲面で形成されている。
【発明の効果】
【０００７】
本発明に係るインダクタ部品によれば、積み重ねられた２つのコイル配線層間の絶縁信頼性をより高くすることができる。
【図面の簡単な説明】
【０００８】

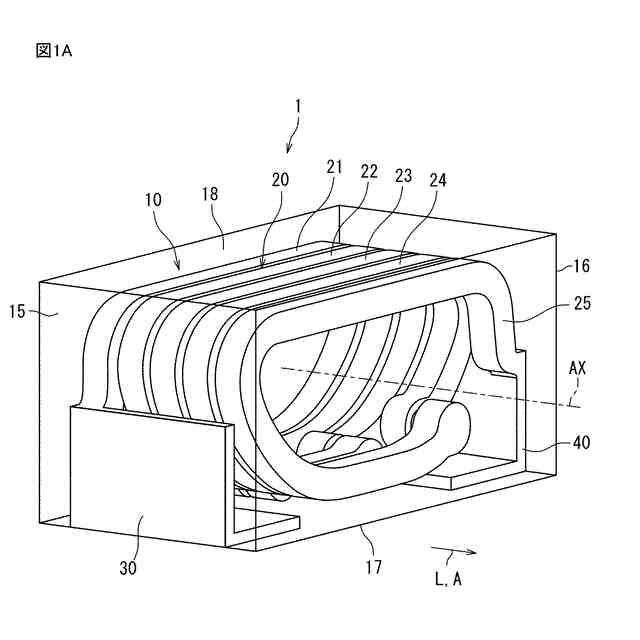

本発明の実施形態に係るインダクタ部品の模式的な透視斜視図である。

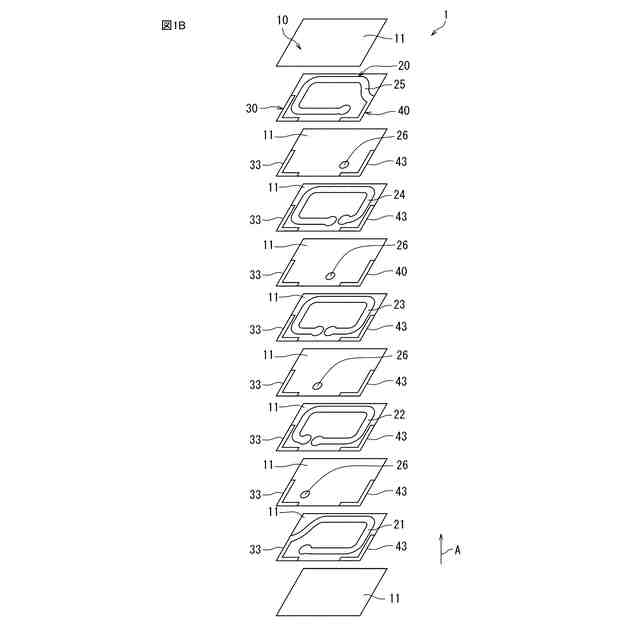

図１Ａのインダクタ部品の模式的な分解斜視図である。

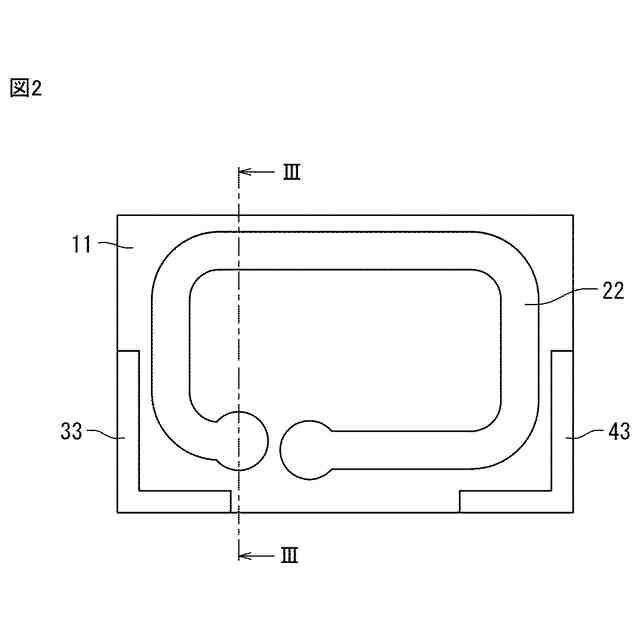

図１Ａのインダクタ部品の軸方向に直交する模式的な断面図である。

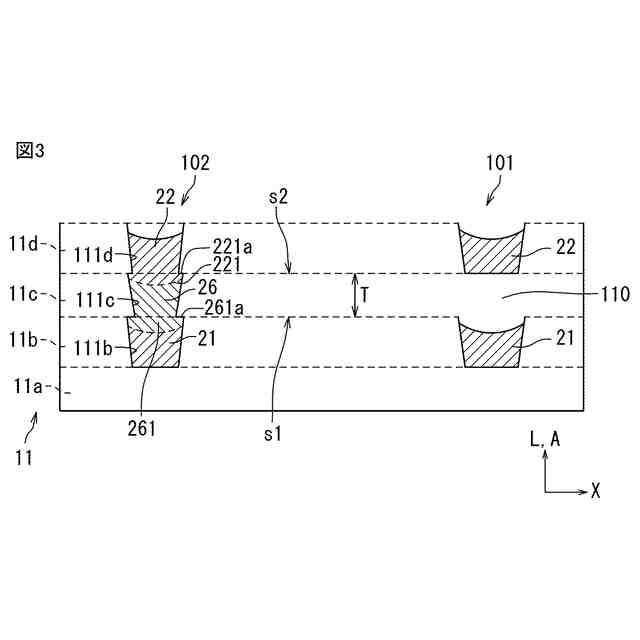

図２に示すＩＩＩ－ＩＩＩ線における模式的な断面図である。

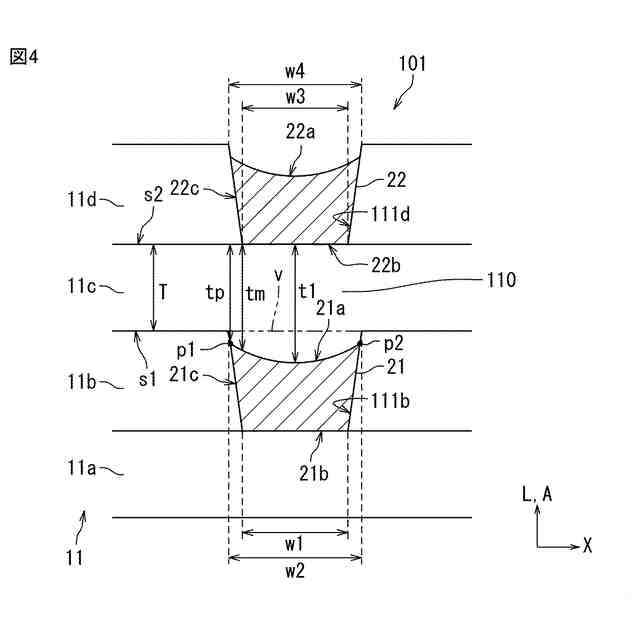

図３に示す並置部の模式的な拡大断面図である。

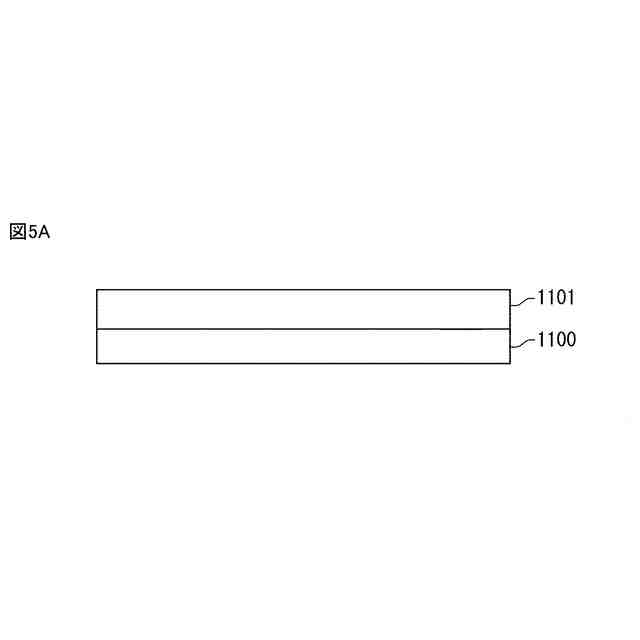

図１Ａのインダクタ部品の製造方法を例示する模式的な工程断面図である。

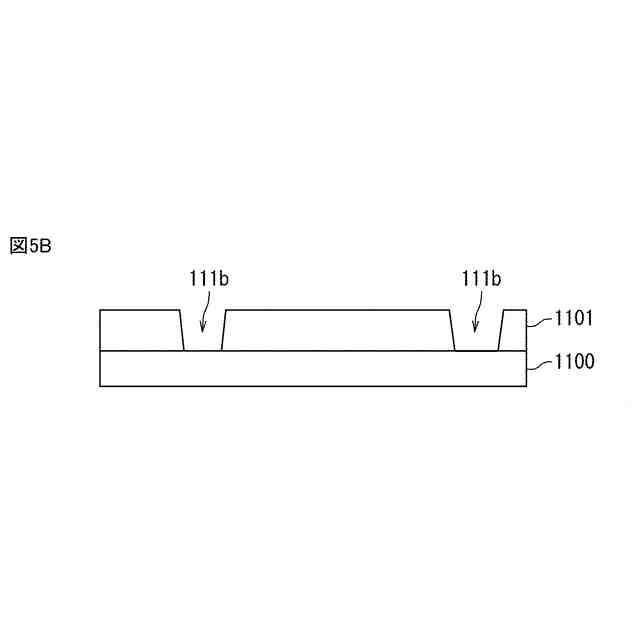

図１Ａのインダクタ部品の製造方法を例示する模式的な工程断面図である。

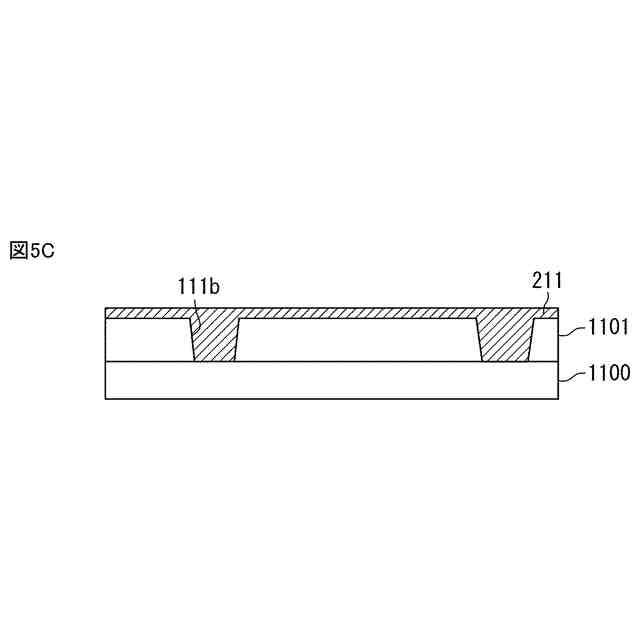

図１Ａのインダクタ部品の製造方法を例示する模式的な工程断面図である。

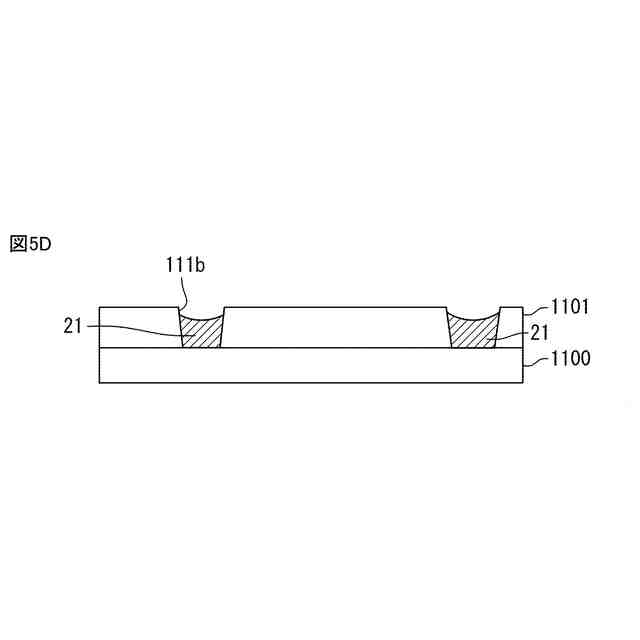

図１Ａのインダクタ部品の製造方法を例示する模式的な工程断面図である。
図１Ａのインダクタ部品の製造方法の他の例を示す模式的な工程断面図である。
図１Ａのインダクタ部品の製造方法の他の例を示す模式的な工程断面図である。
図１Ａのインダクタ部品の製造方法を例示する模式的な工程断面図である。
図１Ａのインダクタ部品の製造方法を例示する模式的な工程断面図である。
図１Ａのインダクタ部品の製造方法を例示する模式的な工程断面図である。
図１Ａのインダクタ部品の製造方法を例示する模式的な工程断面図である。
図１Ａのインダクタ部品の製造方法を例示する模式的な工程断面図である。
実施例のインダクタ部品の並置部の電子顕微鏡像を示す図である。
実施例のインダクタ部品の接続部の電子顕微鏡像を示す図である。
参考例のインダクタ部品における並置部および接続部の模式的な断面図である。
参考例のインダクタ部品の並置部の電子顕微鏡像を示す図である。
参考例のインダクタ部品の接続部の電子顕微鏡像を示す図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について、図面を参照しながら説明する。なお、この実施形態によって本開示が限定されるものではない。また、図面において実質的に同一の部材については同一の符号を付している。図示の目的のために、図面内の各要素の寸法は誇張されて示されている場合があり、必ずしも縮尺通りとは限らない。
【００１０】
また、以下では、説明の便宜上、通常使用時の状態を想定して「上」、「下」、「右」、「左」、「側」等の方向を示す用語を用いるが、本開示に係るインダクタ部品の使用状態等を限定することを意味するものではない。
（【００１１】以降は省略されています）
