公開番号2025076478
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2025019412,2022560647
出願日2025-02-07,2021-08-10
発明の名称偏光フィルム製造用フィルム及び偏光フィルムの製造方法
出願人株式会社クラレ
代理人個人
主分類G02B 5/30 20060101AFI20250508BHJP(光学)
要約【課題】収縮応力が同程度の光学フィルムを製造する場合、延伸温度の高温化が抑制され、かつ光学性能が優れた光学フィルムを得ることができる光学フィルム製造用フィルム、このような光学フィルム製造用フィルムを用いた光学フィルムの製造方法及び光学フィルムを提供する。
【解決手段】本発明は、ケイ素含有基及びエチレン単位を有するポリビニルアルコール、並びに可塑剤を含み、前記ケイ素含有基が、シラノール基又は水の存在下でシラノール基に転化し得る基であり、前記ポリビニルアルコールにおける全構造単位に対する前記ケイ素含有基の含有量が0.01モル%以上1.0モル%以下であり、前記エチレン単位の含有量が0.5モル%以上10モル%以下であり、前記可塑剤の含有量が、前記ポリビニルアルコール100質量部に対して1質量部以上20質量部以下である、偏光フィルム製造用フィルムである。

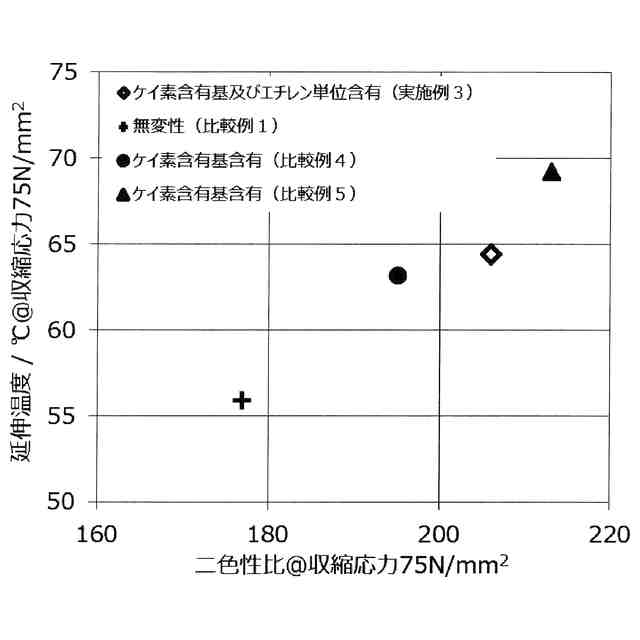

【選択図】図1
特許請求の範囲【請求項１】
ケイ素含有基及びエチレン単位を有するポリビニルアルコール、並びに可塑剤を含み、
前記ケイ素含有基が、シラノール基又は水の存在下でシラノール基に転化し得る基であり、
前記ポリビニルアルコールにおける全構造単位に対する前記ケイ素含有基の含有量が０．０１モル％以上１．０モル％以下であり、前記エチレン単位の含有量が０．５モル％以上１０モル％以下であり、
前記可塑剤の含有量が、前記ポリビニルアルコール１００質量部に対して１質量部以上２０質量部以下であり、
前記ポリビニルアルコール、前記可塑剤及び任意成分である界面活性剤の合計含有量が９９質量％以上であり、
単層フィルムである、偏光フィルム製造用フィルム。
続きを表示（約 450 文字）【請求項２】
前記ポリビニルアルコールの粘度平均重合度が１，０００以上６，０００以下であり、けん化度が９８．７モル％以上である、請求項１に記載の偏光フィルム製造用フィルム。
【請求項３】
前記粘度平均重合度と前記ケイ素含有基の含有量との積が１００モル％以上２，０００モル％以下である、請求項２に記載の偏光フィルム製造用フィルム。
【請求項４】
平均厚さが１μｍ以上７５μｍ以下である、請求項１～請求項３のいずれか１項に記載の偏光フィルム製造用フィルム。
【請求項５】
膨潤度が１４０％以上４００％以下である、請求項１～請求項４のいずれか１項に記載の偏光フィルム製造用フィルム。
【請求項６】
非延伸フィルムである、請求項１～請求項５のいずれか１項に記載の偏光フィルム製造用フィルム。
【請求項７】
請求項１～請求項６のいずれか１項に記載の偏光フィルム製造用フィルムを一軸延伸する工程を備える、偏光フィルムの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学フィルム製造用フィルム、光学フィルムの製造方法、及び光学フィルムに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
光の透過及び遮蔽機能を有する偏光板は、光の偏光状態を変化させる液晶と共に液晶ディスプレイ（ＬＣＤ）の基本的な構成要素である。多くの偏光板は、偏光フィルムの表面に三酢酸セルロース（ＴＡＣ）フィルムなどの保護フィルムが貼り合わされた構造を有している。偏光フィルムとしては、ポリビニルアルコールフィルム（以下、「ポリビニルアルコール」を「ＰＶＡ」と略記することがある。）を一軸延伸してなるマトリクス（延伸フィルム）にヨウ素系色素（Ｉ
３
－
やＩ
５
－
等）や二色性有機染料といった二色性色素が吸着しているものが主流となっている。
【０００３】
ＬＣＤは、電卓及び腕時計などの小型機器、スマートフォン、ノートパソコン、液晶モニター、液晶カラープロジェクター、液晶テレビ、車載用ナビゲーションシステム、携帯電話、屋内外で用いられる計測機器など広範囲で用いられている。近年のＬＣＤの高性能化に対応して、ＬＣＤの構成要素である偏光板についても高性能化が求められている。具体的には、より優れた光学性能を有し、かつ高温においても寸法安定性に優れた偏光板が求められている。したがって、偏光板に用いる偏光フィルムについても、より優れた光学性能（偏光性能）を有し、かつ高温下における収縮応力が小さいことが求められている。
【０００４】
しかしながら、偏光フィルムにおいて、光学性能（偏光性能）を高めつつ、高温下における収縮応力を小さくすることは容易ではない。これは、一般に偏光フィルムの偏光性能と収縮応力にはトレード・オフの関係が成立するためである。すなわち、偏光フィルムの偏光性能を高くしようとすれば収縮応力が大きくなり、収縮応力を小さくしようとすれば偏光性能が低下する。
【０００５】
特許文献１には、光学性能及び耐湿熱性等が改善された偏光フィルムとして、少なくとも２５００の重合度を有するＰＶＡが用いられた偏光フィルムが開示されている。この特許文献１においては、重合度が４９８０等の高重合度のＰＶＡがジメチルスルホキシドを主成分とする溶媒に溶解されたＰＶＡ製膜溶液を用いて、製膜が行われている。
【先行技術文献】
【特許文献】
【０００６】
特開平１－１０５２０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
工業的なＰＶＡフィルムの製造には、環境面、経済性等を考慮し、溶媒として水が用いられたＰＶＡ水溶液を製膜溶液として使用することが一般的である。しかし、特許文献１のように重合度の高いＰＶＡを用いた場合、ＰＶＡ水溶液の粘度が上昇するため、ＰＶＡフィルムの製膜性が悪く、工業生産上好ましくない。したがって、ＰＶＡの重合度を高める方法以外によって、光学フィルムの光学性能を高める方法が望まれている。また、光学フィルムの製造条件（延伸条件）を同じとした場合、高重合度のＰＶＡを有するＰＶＡフィルムから得られる光学フィルムは、低重合度のＰＶＡを有するＰＶＡフィルムと比較して、収縮応力が高くなってしまう。そのため、高重合度のＰＶＡを有するＰＶＡフィルムを用いた場合、光学性能に優れ、かつ収縮応力の小さい光学フィルムを得るためには、光学フィルムを製造する際の延伸温度を高温化する必要があり、工業生産上好ましくない。したがって、高重合度のＰＶＡを有するＰＶＡフィルムを用いた場合でも、光学フィルムを製造する際の延伸温度を高温化させることなく、光学性能に優れた光学フィルムを得る手法が望まれている。
【０００８】
本発明者らは、ケイ素含有基を有するＰＶＡを含むＰＶＡフィルムを用いると、ＰＶＡ水溶液の粘度上昇を抑制しつつ、得られる光学フィルムの光学性能を大幅に向上できることを見出した。しかしながら、ケイ素含有基を有するＰＶＡを含むＰＶＡフィルムを用いた場合でも、依然として、光学フィルムを製造する際の延伸温度を高温化する必要があった。
【０００９】
本発明は以上のような事情に基づいてなされたものであり、その目的は、収縮応力が同程度の光学フィルムを製造する場合、延伸温度の高温化が抑制され、かつ光学性能が優れた光学フィルムを得ることができる光学フィルム製造用フィルム、このような光学フィルム製造用フィルムを用いた光学フィルムの製造方法及び光学フィルムを提供することを目的とする。
【課題を解決するための手段】
【００１０】
前記の目的は、
［１］ケイ素含有基及びエチレン単位を有するＰＶＡを含み、前記ケイ素含有基が、シラノール基又は水の存在下でシラノール基に転化し得る基であり、前記ＰＶＡにおける全構造単位に対する前記ケイ素含有基の含有量が０．０１モル％以上１．０モル％以下であり、前記エチレン単位の含有量が０．５モル％以上１０モル％以下である、光学フィルム製造用フィルム；
［２］前記ＰＶＡの粘度平均重合度が１，０００以上６，０００以下であり、けん化度が９８．７モル％以上である、［１］の光学フィルム製造用フィルム；
［３］前記粘度平均重合度と前記ケイ素含有基の含有量との積が１００モル％以上２，０００モル％以下である、［２］の光学フィルム製造用フィルム；
［４］平均厚さが１μｍ以上７５μｍ以下である、［１］～［３］のいずれかの光学フィルム製造用フィルム；
［５］膨潤度が１４０％以上４００％以下である、［１］～［４］のいずれかの光学フィルム製造用フィルム；
［６］前記光学フィルムが偏光フィルムである、［１］～［５］のいずれかの光学フィルム製造用フィルム；
［７］非延伸フィルムである、［１］～［６］のいずれかの光学フィルム製造用フィルム；
［８］［１］～［７］のいずれかの光学フィルム製造用フィルムを一軸延伸する工程を備える、光学フィルムの製造方法；
［９］前記光学フィルムが偏光フィルムである、［８］の光学フィルムの製造方法；
［１０］ケイ素含有基及びエチレン単位を有するＰＶＡを含み、前記ケイ素含有基が、シラノール基又は水の存在下でシラノール基に転化し得る基であり、前記ＰＶＡにおける全構造単位に対する前記ケイ素含有基の含有量が０．０１モル％以上１．０モル％以下であり、前記エチレン単位の含有量が０．５モル％以上１０モル％以下である、光学フィルム；
［１１］収縮応力が１００Ｎ／ｍ
２
以下である、［１０］の光学フィルム；
［１２］偏光フィルムである、［１０］又は［１１］の光学フィルム；及び
［１３］単層フィルムである、［１０］～［１２］のいずれかの光学フィルム；
のいずれかを提供することで達成される。
【発明の効果】
（【００１１】以降は省略されています）
