公開番号2025073956
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2024022663
出願日2024-02-19
発明の名称光学フィルター
出願人白金科技股分有限公司
代理人個人
主分類G02B 5/28 20060101AFI20250502BHJP(光学)
要約【課題】既存の光学フィルターが引き起こす可能性のある欠点を効果的に改善できる光学フィルターを提供する。
【解決手段】基板200、前記基板に形成されたボンディング層300、及び前記ボンディング層に形成されたマッチングコンポジット層100を含む。前記マッチングコンポジット層100は、複数の第1の屈折層、複数の第2の屈折層、及び複数の第3の屈折層を含む。複数の前記第2の屈折層の数は、複数の前記第1の屈折層及び複数の前記第3の屈折層よりも少ない。前記第1の屈折層の屈折率は、前記ボンディング層の屈折率よりも大きく、前記第2の屈折層の屈折率は、前記第1の屈折層の屈折率よりも大きく、前記第3の屈折層の屈折率よりも小さい。隣接する2つの前記第2の屈折層の内側には、前記第1の屈折層が挟まれ、外側は2つの前記第3の屈折層によって挟まれており、これらを合わせて双方向インクリメンタルモジュール10aを定義する。
【選択図】図1
特許請求の範囲【請求項１】
基板と、
前記基板に形成され、屈折率が１．４２未満であるボンディング層と、
前記ボンディング層に形成され、順次に積層されたＮ（Ｎは正の整数）個の膜層を有するマッチングコンポジット層と、
を備える光学フィルターであって、
前記Ｎ個の膜層は複数の第１の屈折層、複数の第２の屈折層及び複数の第３の屈折層を含み、
複数の第１の屈折層のそれぞれが、前記ボンディング層の屈折率よりも大きい第１の屈折率を有し、
複数の第２の屈折層のそれぞれが、前記第１の屈折率より大きい第２の屈折率を有し、かつ、複数の前記第２の屈折層の数は複数の前記第１の屈折層の数より少なく、
複数の第３の屈折層のそれぞれが、前記第２の屈折率より大きい第３の屈折率を有し、かつ、複数の前記第２の屈折層の数は複数の前記第３の屈折層の数より少なく、
前記マッチングコンポジット層においては、前記ボンディング層に隣接する１つの前記第３の屈折層を、第１の膜層として定義し、また、前記マッチングコンポジット層においては、前記ボンディング層から離れた末端に１つの前記第１の屈折層を配置し、当該第１の屈折層を第Ｎの膜層として定義し、
隣接する２つの前記第２の屈折層の内側には１つの前記第１の屈折層が挟まれ、外側は２つの前記第３の屈折層によって挟まれ、これにより双方向インクリメンタルモジュールとして定義される、
ことを特徴とする、光学フィルター。
続きを表示（約 1,400 文字）【請求項２】
前記双方向インクリメンタルモジュールから離れた１つの前記第２の屈折層は、１つの前記第１の屈折層と１つの前記第３の屈折層の間に挟まれ、これにより一方向インクリメンタルモジュールとして定義される、請求項１に記載の光学フィルター。
【請求項３】
前記双方向インクリメンタルモジュールと前記第１の膜層の間には１つの前記第１の屈折層が配置され、前記一方向インクリメンタルモジュールは前記第Ｎの膜層に連結される、請求項２に記載の光学フィルター。
【請求項４】
前記双方向インクリメンタルモジュールの位置は前記第１の膜層に近接しており、前記一方向インクリメンタルモジュールは前記第Ｎの膜層に近接している、請求項２に記載の光学フィルター。
【請求項５】
前記双方向インクリメンタルモジュールと前記第１の膜層の間に配置された前記膜層の数および厚さは、前記一方向インクリメンタルモジュールと前記第Ｎの膜層の間に配置された前記膜層の数および厚さとは異なる、請求項４に記載の光学フィルター。
【請求項６】
前記双方向インクリメンタルモジュールの厚さは前記一方向インクリメンタルモジュールの厚さの１６５％～１８０％であり、前記双方向インクリメンタルモジュールのいずれかの前記第２の屈折層の厚さは前記一方向インクリメンタルモジュールの前記第２の屈折層の厚さより大きい、請求項２に記載の光学フィルター。
【請求項７】
前記ボンディング層の屈折率は１．３５～１．４２の間であり、前記第１の屈折率は１．４５～１．５２の間であり、前記第２の屈折率は１．６２～１．７１の間であり、前記第３の屈折率は２．２～２．８の間である、請求項１に記載の光学フィルター。
【請求項８】
Ｎは３０～５０の間にさらに限定され、複数の前記第２の屈折層の数は３個に限定される、請求項２に記載の光学フィルター。
【請求項９】
基板と、
前記基板に形成され、屈折率が１．４２未満であるボンディング層と、
前記ボンディング層に形成され、順次に積層されたＮ（Ｎは正の整数）個の膜層を有するマッチングコンポジット層と、
を備える光学フィルターであって、
前記Ｎ個の膜層は複数の第１の屈折層、複数の第２の屈折層及び複数の第３の屈折層を含み、
複数の第１の屈折層のそれぞれが、前記ボンディング層の屈折率よりも大きい第１の屈折率を有し、
複数の第２の屈折層のそれぞれが、前記第１の屈折率より大きい第２の屈折率を有し、
複数の第３の屈折層のそれぞれが、前記第２の屈折率より大きい第３の屈折率を有し、
前記マッチングコンポジット層においては、前記ボンディング層に隣接する１つの前記第３の屈折層を、第１の膜層として定義し、また、前記マッチングコンポジット層においては、前記ボンディング層から離れた末端に１つの前記第１の屈折層を配置し、当該第１の屈折層を第Ｎの膜層として定義し、
前記第２の屈折層は１つの前記第１の屈折層と１つの前記第３の屈折層の間に挟まれ、これにより一方向インクリメンタルモジュールとして定義される、
ことを特徴とする、光学フィルター。
【請求項１０】
Ｎは３０～５０の間にさらに限定され、前記第２の屈折層の数は１つに限定される、請求項９に記載の光学フィルター。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、フィルターに関するものであり、特に光学フィルターに関するものである。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
既存の光学フィルターは、多くの場合、順次積み重ねられた複数の屈折層を採用しており、その屈折率の間には大きな差がある。しかし、既存の光学フィルターの構造は、現在の様々な要求に対応することが次第に困難になっている。そこで、本発明者は、上記の欠点を改善することが可能であると考え、科学的原理の適用を組み合わせて研究を重ね、最終的に合理的な設計で上記の欠点を効果的に改善する本発明を提案した。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明の実施形態は、既存の光学フィルターが引き起こす可能性のある欠点を効果的に改善できる光学フィルターを提供することにある。
【課題を解決するための手段】
【０００４】
本発明の実施形態は光学フィルターに関する。光学フィルターは、基板と、基板に形成され、屈折率が１．４２未満であるボンディング層と、ボンディング層に形成され、順次に積層されたＮ（Ｎは正の整数）個の膜層を有するマッチングコンポジット層と、を備える。Ｎ個の膜層には、複数の第１の屈折層、複数の第２の屈折層、及び複数の第３の屈折層が含まれる。複数の第１の屈折層の各々は第１の屈折率を有し、第１の屈折率はボンディング層の屈折率よりも大きい。複数の第２の屈折層の各々は第１の屈折率よりも大きい第２の屈折率を有し、複数の第２の屈折層の数は複数の第１の屈折層の数よりも少ない。複数の第３の屈折層の各々は第２の屈折率よりも大きい第３の屈折率を有し、複数の第２の屈折層の数は複数の第３の屈折層の数よりも少ない。マッチングコンポジット層においては、ボンディング層に隣接する第３の屈折層を第１の膜層として定義し、また、前記マッチングコンポジット層においては、ボンディング層から遠い端部に第１の屈折層を配置し、当該第１の屈折層を第Ｎの膜層として定義する。隣接する２つの第２の屈折層の内側には第１の屈折層があり、外側は２つの第３の屈折層によって挟まれ、これらを合わせて双方向インクリメンタルモジュールとして定義される。
【０００５】
本実施形態では、光学フィルターが開示されている。光学フィルターは、基板と、基板に形成されており、その屈折率は１．４２未満であるボンディング層と、ボンディング層に形成され、順次に積層されたＮ（Ｎは正の整数）個の膜層を有するマッチングコンポジット層と、を備える。Ｎ個の膜層には、複数の第１の屈折層、複数の第２の屈折層、複数の第３の屈折層が含まれる。各第１の屈折層はボンディング層の屈折率よりも大きい第１の屈折率を有する。各第２の屈折層は第１の屈折率よりも大きい第２の屈折率を有する。各第３の屈折層は、第２の屈折率よりも大きい第３の屈折率を有する。マッチングコンポジット層においては、ボンディング層に隣接する第３の屈折層を第１の膜層として定義する。また、マッチングコンポジット層においては、ボンディング層から離れた端部に第１の屈折層を配置し、この第１の屈折層を第Ｎの膜層として定義する。第２の屈折層は、第１の屈折層と第３の屈折層の間に挟まれ、これらを合わせて一方向インクリメンタルモジュールとして定義される。
【０００６】
本実施形態は、別の光学フィルターについて開示されている。光学フィルターは、第１の板面および第２の板面を有する基板と、前記基板の第１の板面に形成され、屈折率が１．４２未満であるボンディング層と、前記ボンディング層および基板の第２の板面に形成され、複数の膜層を含むマッチングコンポジット層と、を備える。マッチングコンポジット層は、複数の第１の屈折層、複数の第２の屈折層、複数の第３の屈折層がある。各第１の屈折層はボンディング層の屈折率よりも大きい第１の屈折率を有する。各第２の屈折層は第１の屈折率よりも大きい第２の屈折率を有する。第２の屈折層の数は第１の屈折層の数よりも少ない。各第３の屈折層は、第２の屈折率よりも大きい第３の屈折率を有し、第２の屈折層の数は第３の屈折層の数よりも少ない。前記複数の膜層は、ボンディング層に順序立てて積み重ねられたＮ個の正面膜層および第２の板面に順序立てて積み重ねられたＭ個の裏面膜層を含んでいる。Ｎ及びＭは正の整数である。Ｎ個の正面膜層においては、ボンディング層に隣接する第３の屈折層を第１の正面膜層として定義する。Ｎ個の正面膜層においては、ボンディング層から離れた端部に第Ｎの正面膜層として定義される第１の屈折層を配置する。Ｎ個の正面膜層の中で、隣接する２つの第２の屈折層の内側には第１の屈折層があり、外側は２つの第３の屈折層によって挟まれ、これらを合わせて双方向インクリメンタルモジュールとして定義される。
【発明の効果】
【０００７】
総合すると、本実施形態で開示されている光学フィルターは、従来知られている双方向インクリメンタルモジュールとは異なる構造を有しており、この双方向インクリメンタルモジュールの屈折率は、第１の屈折層から逆方向の２つの方向に向かって緩やかに増加することが可能である。これにより、マッチングコンポジット層の全体的な屈折率分布を調整することができ、さらに多様な異なる要求に適合するように光学フィルターが設計されるのに寄与する。
【０００８】
さらに、本実施形態で開示されている光学フィルターは、一方向インクリメンタルモジュールを形成することによって、マッチングコンポジット層の全体的な屈折率分布を調整することができ、これにより光学フィルターがさらに多様な異なる要求に適合するように設計されるのに寄与する。
【０００９】
本発明の特徴および技術的内容をさらに深く理解するために、以下に本発明に関する詳細な説明および図面を参照されたい。しかし、これらの説明および図面は本発明を例示するものであり、本発明の保護範囲を何ら限定するものではない。
【図面の簡単な説明】
【００１０】

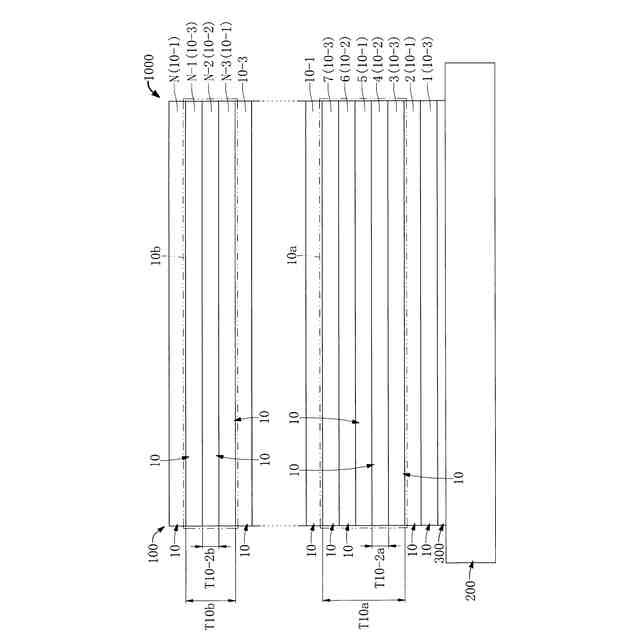

第１の実施形態における光学フィルターの平面模式図である。

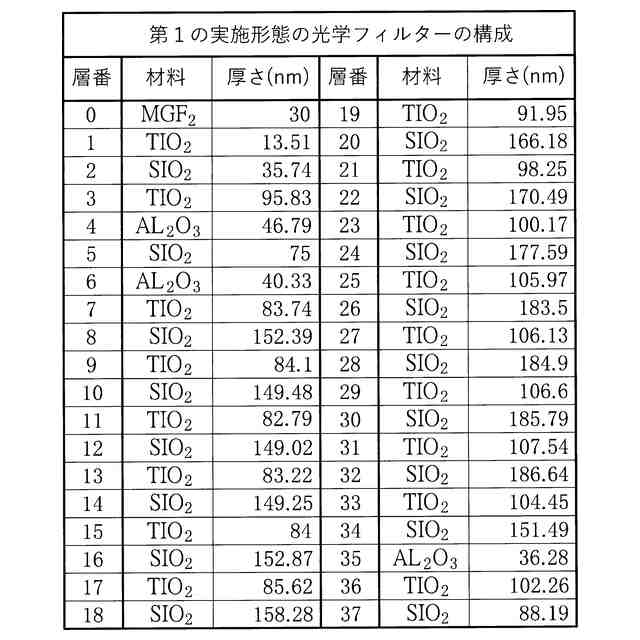

図１の具体的な配置図表である。
第２の実施形態における光学フィルターの平面模式図である。

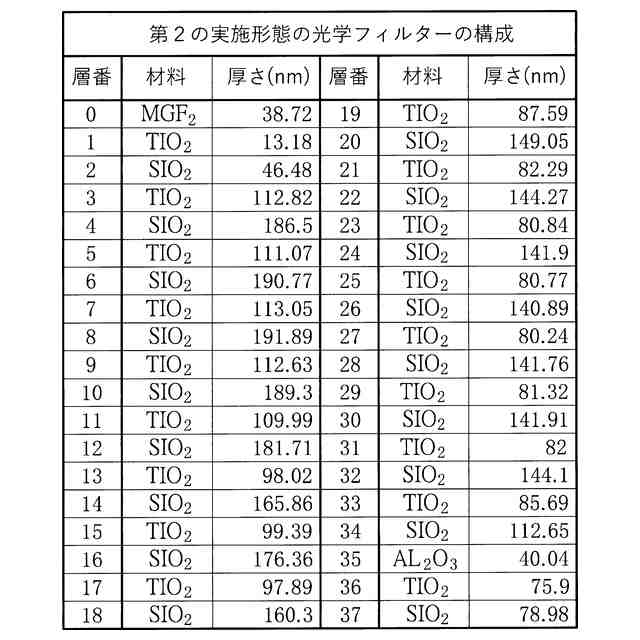

図３の具体的な配置図表である。

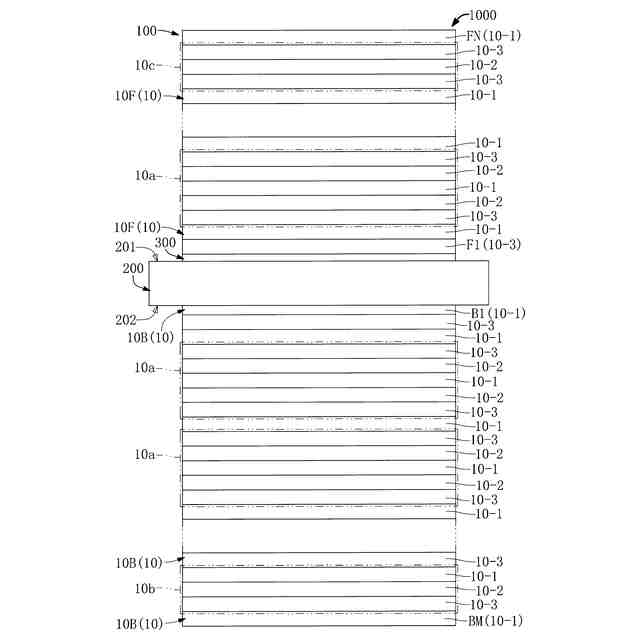

第３の実施形態における光学フィルターの平面模式図である。
図５の具体的な配置図表である。

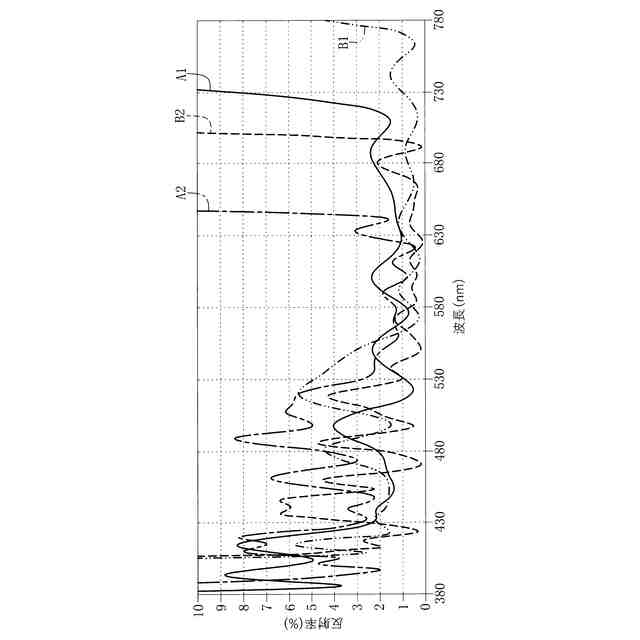

図５の光学フィルターによる異なる角度での模擬試験を示す模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
