公開番号2025075423
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186575
出願日2023-10-31
発明の名称磁器組成物およびコイル部品
出願人株式会社村田製作所
代理人弁理士法人WisePlus
主分類C04B 35/30 20060101AFI20250508BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】初期抗折強度および再加熱後の抗折強度が高く、かつ、絶縁抵抗が高い磁器組成物を提供する。
【解決手段】Fe、Cu、Zn、Mn、Co、Ni、YおよびCrを含有する磁器組成物であって、Fe、Cu、Zn、Mn、CoおよびNiをそれぞれFe₂O₃、CuO、ZnO、MnO、CoOおよびNiOに換算し、Fe₂O₃、CuO、ZnO、MnO、CoOおよびNiOの合計量を100mol%としたときに、FeをFe₂O₃に換算して41.9mol%以上、49.2mol%以下、CuをCuOに換算して4.4mol%以上、7.5mol%以下、ZnをZnOに換算して21.9mol%以上、36.0mol%以下、MnをMnOに換算して0.043mol%以上、0.867mol%以下、CoをCoOに換算して0.0004mol%以上、1.2293mol%以下、Niを残部として含有し、Fe₂O₃、CuO、ZnO、MnO、CoOおよびNiOの合計量100重量部に対して、YをY₂O₃に換算して5ppm以上、800ppm以下、CrをCr₂O₃に換算して5ppm以上、800ppm以下含有する、磁器組成物。
【選択図】なし

特許請求の範囲【請求項１】
Ｆｅ、Ｃｕ、Ｚｎ、Ｍｎ、Ｃｏ、Ｎｉ、ＹおよびＣｒを含有する磁器組成物であって、
Ｆｅ、Ｃｕ、Ｚｎ、Ｍｎ、ＣｏおよびＮｉをそれぞれＦｅ
２
Ｏ
３
、ＣｕＯ、ＺｎＯ、ＭｎＯ、ＣｏＯおよびＮｉＯに換算し、Ｆｅ
２
Ｏ
３
、ＣｕＯ、ＺｎＯ、ＭｎＯ、ＣｏＯおよびＮｉＯの合計量を１００ｍｏｌ％としたときに、ＦｅをＦｅ
２
Ｏ
３
に換算して４１．９ｍｏｌ％以上、４９．２ｍｏｌ％以下、ＣｕをＣｕＯに換算して４．４ｍｏｌ％以上、７．５ｍｏｌ％以下、ＺｎをＺｎＯに換算して２１．９ｍｏｌ％以上、３６．０ｍｏｌ％以下、ＭｎをＭｎＯに換算して０．０４３ｍｏｌ％以上、０．８６７ｍｏｌ％以下、ＣｏをＣｏＯに換算して０．０００４ｍｏｌ％以上、１．２２９３ｍｏｌ％以下、Ｎｉを残部として含有し、
Ｆｅ
２
Ｏ
３
、ＣｕＯ、ＺｎＯ、ＭｎＯ、ＣｏＯおよびＮｉＯの合計量１００重量部に対して、ＹをＹ
２
Ｏ
３
に換算して５ｐｐｍ以上、８００ｐｐｍ以下、ＣｒをＣｒ
２
Ｏ
３
に換算して５ｐｐｍ以上、８００ｐｐｍ以下含有する、磁器組成物。
続きを表示（約 800 文字）【請求項２】
前記ＦｅをＦｅ
２
Ｏ
３
に換算して４４．４ｍｏｌ％以上、４９．２ｍｏｌ％以下、前記ＺｎをＺｎＯに換算して２６．９ｍｏｌ％以上、３３．０ｍｏｌ％以下、前記ＣｏをＣｏＯに換算して０．０００４ｍｏｌ％以上、０．２５００ｍｏｌ％以下含有する、請求項１に記載の磁器組成物。
【請求項３】
Ｆｅ
２
Ｏ
３
、ＣｕＯ、ＺｎＯ、ＭｎＯ、ＣｏＯおよびＮｉＯの合計量１００重量部に対して、ＹをＹ
２
Ｏ
３
に換算して５ｐｐｍ以上、６００ｐｐｍ以下含有する、請求項１に記載の磁器組成物。
【請求項４】
Ｆｅ
２
Ｏ
３
、ＣｕＯ、ＺｎＯ、ＭｎＯ、ＣｏＯおよびＮｉＯの合計量１００重量部に対して、ＣｒをＣｒ
２
Ｏ
３
に換算して１０ｐｐｍ以上、６００ｐｐｍ以下含有する、請求項１に記載の磁器組成物。
【請求項５】
請求項１～４のいずれか１項に記載の磁器組成物から構成されるセラミックコアを備える、コイル部品。
【請求項６】
前記セラミックコアは、長さ方向に延びる巻芯部と、前記巻芯部の前記長さ方向に相対する両端部に設けられた一対の鍔部とを含み、前記鍔部の各々は、前記長さ方向において前記巻芯部側に向く内側端面と、前記長さ方向において前記内側端面とは反対側の外側端面と、幅方向において相対する一対の側面と、高さ方向において相対する天面および底面とを有し、
前記セラミックコアの前記鍔部の少なくとも前記底面に端子電極が設けられ、
前記セラミックコアの前記巻芯部にワイヤが巻回され、前記ワイヤの端部が前記端子電極に電気的に接続されている、請求項５に記載のコイル部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、磁器組成物およびコイル部品に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、巻芯部および鍔部を有するドラムコアを用いた巻線型のコイル装置が開示されている。特許文献１に記載のコイル装置によれば、巻芯部の一端の鍔部に形成された実装用第１凸部と巻芯部の他端の鍔部に形成された実装用第２凸部とが位置ズレして配置してあるため、耐熱衝撃特性に優れるとされている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１２５３９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、ドラムコアは、例えばＮｉ－Ｚｎ系フェライトまたはＭｎ－Ｚｎ系フェライトなどのフェライト材料を成形および焼結することにより作製されることが記載されている。
【０００５】
巻線型のコイル装置のドラムコアの製造は、通常、フェライト材料の粉体を成形、焼成して焼結体を得た後、半製品状態で、ドラムコア脚部に形成する電極の焼き付けのため、さらに熱を与える(再加熱)工程等がある。しかしながら、特許文献１に記載のフェライト材料で製造したドラムコアは、搬送時やバレル研磨等の追加工程時に受けた衝撃などで強度が低下し、その影響で充分な実装強度が得られないおそれがある。
【０００６】
本発明は、上記の問題を解決するためになされたものであり、初期抗折強度および再加熱後の抗折強度が高く、かつ、絶縁抵抗が高い磁器組成物を提供することを目的とする。さらに、本発明は、上記磁器組成物から構成されるセラミックコアを備えるコイル部品を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の磁器組成物は、Ｆｅ、Ｃｕ、Ｚｎ、Ｍｎ、Ｃｏ、Ｎｉ、ＹおよびＣｒを含有する磁器組成物であって、Ｆｅ、Ｃｕ、Ｚｎ、Ｍｎ、ＣｏおよびＮｉをそれぞれＦｅ
２
Ｏ
３
、ＣｕＯ、ＺｎＯ、ＭｎＯ、ＣｏＯおよびＮｉＯに換算し、Ｆｅ
２
Ｏ
３
、ＣｕＯ、ＺｎＯ、ＭｎＯ、ＣｏＯおよびＮｉＯの合計量を１００ｍｏｌ％としたときに、ＦｅをＦｅ
２
Ｏ
３
に換算して４１．９ｍｏｌ％以上、４９．２ｍｏｌ％以下、ＣｕをＣｕＯに換算して４．４ｍｏｌ％以上、７．５ｍｏｌ％以下、ＺｎをＺｎＯに換算して２１．９ｍｏｌ％以上、３６．０ｍｏｌ％以下、ＭｎをＭｎＯに換算して０．０４３ｍｏｌ％以上、０．８６７ｍｏｌ％以下、ＣｏをＣｏＯに換算して０．０００４ｍｏｌ％以上、１．２２９３ｍｏｌ％以下、Ｎｉを残部として含有し、Ｆｅ
２
Ｏ
３
、ＣｕＯ、ＺｎＯ、ＭｎＯ、ＣｏＯおよびＮｉＯの合計量１００重量部に対して、ＹをＹ
２
Ｏ
３
に換算して５ｐｐｍ以上、８００ｐｐｍ以下、ＣｒをＣｒ
２
Ｏ
３
に換算して５ｐｐｍ以上、８００ｐｐｍ以下含有する。
【０００８】
本発明のコイル部品は、本発明の磁器組成物から構成されるセラミックコアを備える。
【発明の効果】
【０００９】
本発明によれば、初期抗折強度および再加熱後の抗折強度が高く、かつ、絶縁抵抗が高い磁器組成物を提供することができる。さらに、本発明によれば、上記磁器組成物から構成されるセラミックコアを備えるコイル部品を提供することができる。
【図面の簡単な説明】
【００１０】

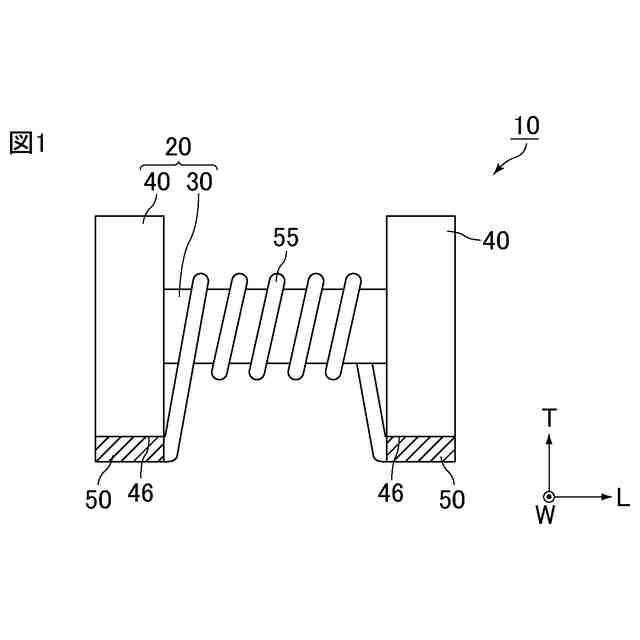

図１は、本発明のコイル部品の一例を模式的に示す正面図である。

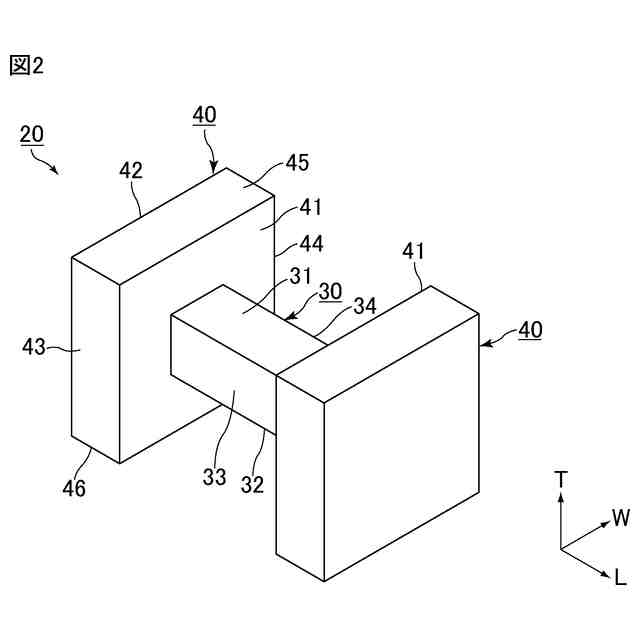

図２は、図１に示すコイル部品を構成するセラミックコアの一例を模式的に示す斜視図である。
【発明を実施するための形態】

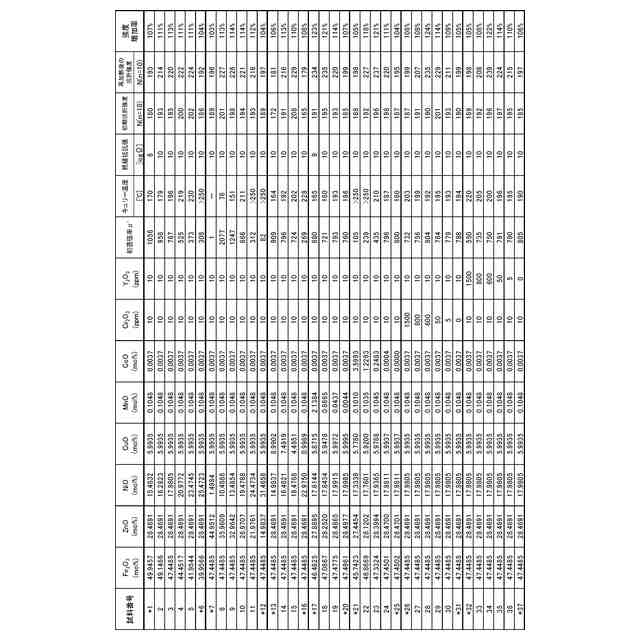

（【００１１】以降は省略されています）
