公開番号2025075300
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186361
出願日2023-10-31
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人弁理士法人ネクスト
主分類G03G 21/00 20060101AFI20250508BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】定着器の交換を行うユーザの利便性を向上させた画像形成装置を提供する。

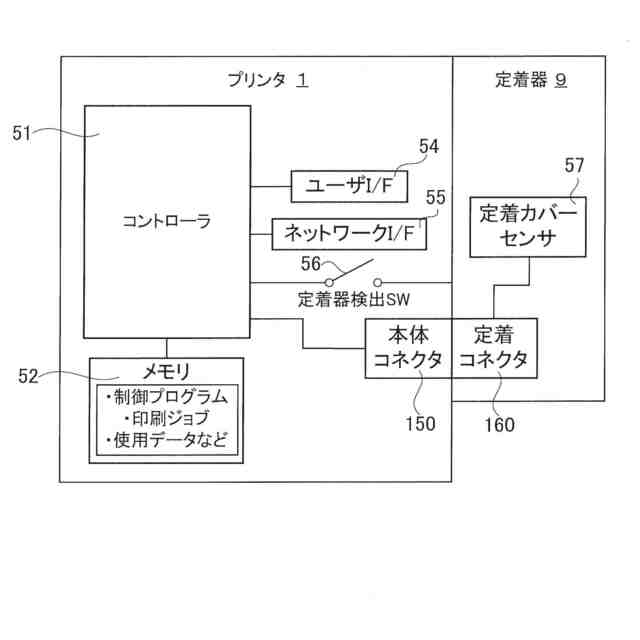

【解決手段】定着器9の使用に応じて、メモリ52に記憶された定着器9の使用度合いを示す使用データを更新するように構成され、定着器9がプリンタ1に装着されていないことを定着器検知スイッチ56が検知した後に、定着器9がプリンタ1に装着されていることを定着器検知スイッチ56が検知したことを契機にして、ユーザIF54に定着器9の交換に関する問い合わせ画面を表示し、問い合わせ画面に対するユーザの回答操作に応じて、使用データを交換後の新たな定着器に応じた内容へと更新する。
【選択図】図9
特許請求の範囲【請求項１】

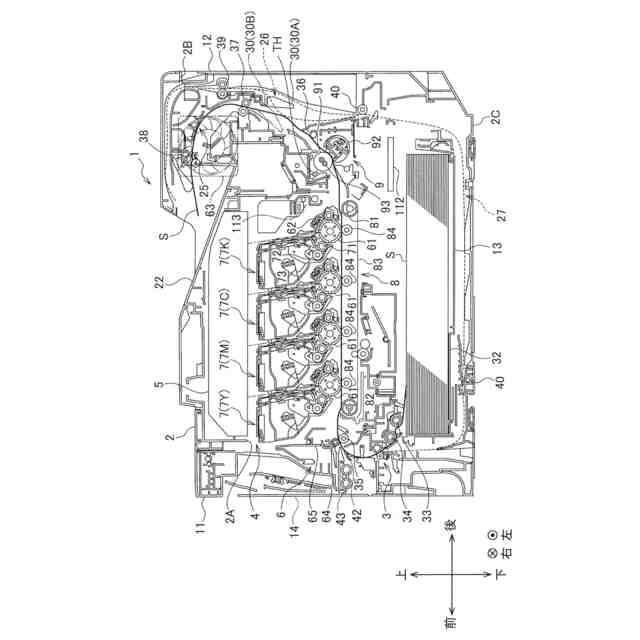

定着器と、検出センサと、ユーザインタフェースと、メモリと、コントローラと、を備えた画像形成装置であって、
前記コントローラは、

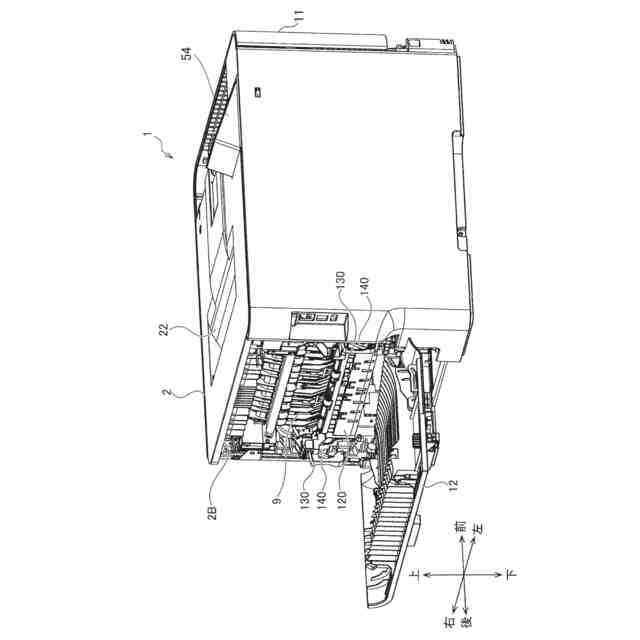

前記定着器の使用に応じて、前記メモリに記憶された前記定着器の使用度合いを示す使用データを更新するように構成され、前記定着器は、シートに形成されたトナーによる画像を定着させるために使用され、前記定着器は、交換可能に装着されており、

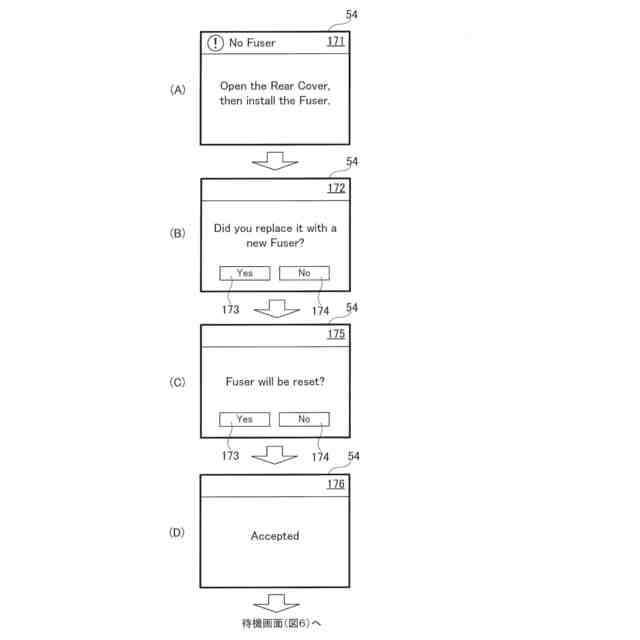

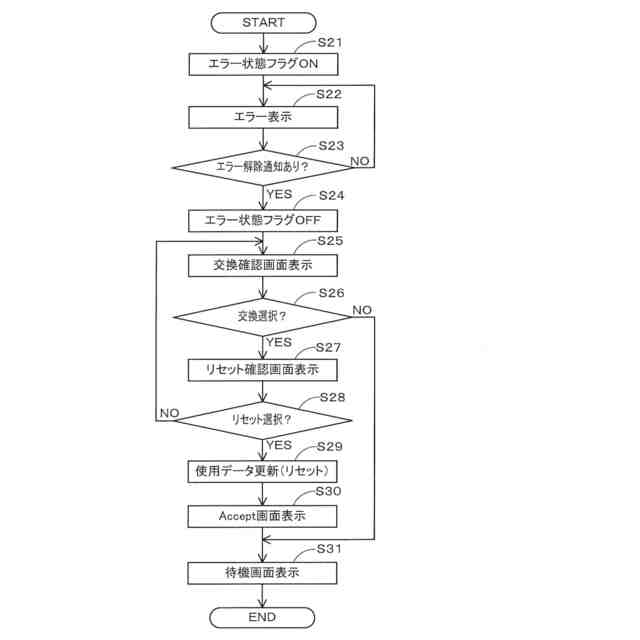

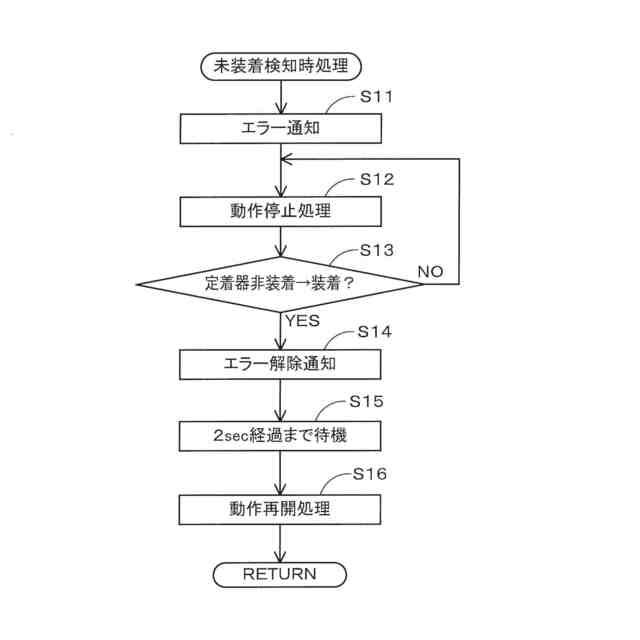

前記定着器が画像形成装置に装着されていないことを前記検出センサが検知した後に、前記定着器が画像形成装置に装着されていることを前記検出センサが検知したことを契機にして、前記ユーザインタフェースに前記定着器の交換に関する問い合わせ画面を表示し、
前記問い合わせ画面に対するユーザの回答操作に応じて、前記使用データを交換後の新たな定着器に応じた内容へと更新することを特徴とする画像形成装置。
続きを表示（約 1,900 文字）【請求項２】
前記コントローラは、
前記問い合わせ画面に対するユーザの回答操作が、前記使用データの更新条件を満たす操作である場合には、前記使用データを交換後の新たな定着器に応じた内容へと更新し、
前記問い合わせ画面に対するユーザの回答操作が、前記使用データの更新条件を満たさない操作である場合には、前記使用データの更新を行わないことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記使用データの更新条件を満たす操作とは、前記定着器を交換したことを示す操作を含むことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記問い合わせ画面には、前記定着器を交換したことを示す選択肢を含み、
前記使用データの更新条件を満たす操作とは、前記選択肢を選択した操作を含むことを特徴とする請求項３に記載の画像形成装置。
【請求項５】
前記使用データの更新条件を満たす操作とは、前記使用データを交換後の新たな定着器に応じた内容へ更新することを指示する操作を含むことを特徴とする請求項２乃至請求項４のいずれかに記載の画像形成装置。
【請求項６】
前記問い合わせ画面には、前記使用データを交換後の新たな定着器に応じた内容へ更新することを指示する選択肢を含み、
前記使用データの更新条件を満たす操作とは、前記選択肢を選択した操作を含むことを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記問い合わせ画面には、前記定着器を交換したことを示す選択肢と、前記使用データを交換後の新たな定着器に応じた内容へ更新することを指示する選択肢と、を含み、
前記使用データの更新条件を満たす操作とは、両方の前記選択肢を選択した操作を含むことを特徴とする請求項２に記載の画像形成装置。
【請求項８】
定着器と、検出センサと、ユーザインタフェースと、メモリと、コントローラと、を備えた画像形成装置であって、
前記コントローラは、
前記定着器の使用に応じて、前記メモリに記憶された前記定着器の使用度合いを示す使用データを更新するように構成され、前記定着器は、シートに形成されたトナーによる画像を定着させるために使用され、前記定着器は、交換可能に装着されており、
前記定着器が画像形成装置に装着されていないことを前記検出センサが検知した後に、前記定着器が画像形成装置に装着されていることを前記検出センサが検知したことを契機にして、前記ユーザインタフェースに前記定着器の交換に関する問い合わせ画面を表示し、

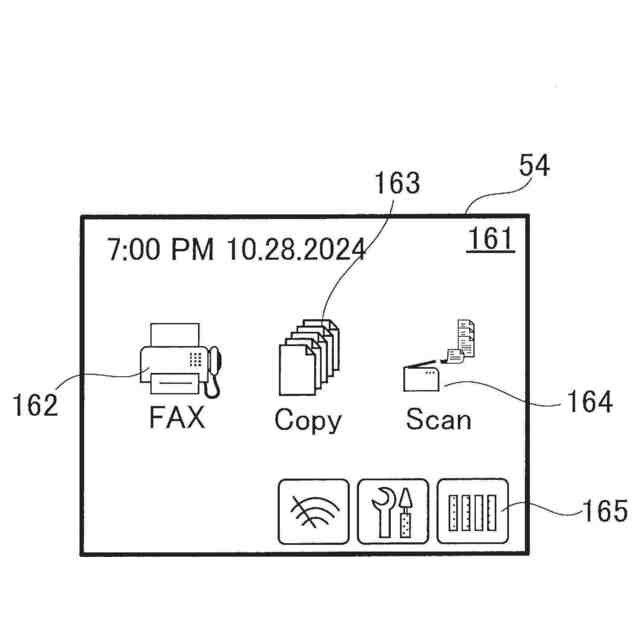

前記問い合わせ画面に対するユーザの回答操作を受け付けた後に、前記ユーザインタフェースに待機画面を表示し、前記待機画面には、前記使用データの更新を行う為の更新画面の表示を指示する選択肢が含まれ、
前記待機画面において前記更新画面の表示を指示する選択肢を選択する操作を受け付けた場合には前記ユーザインタフェースに前記更新画面を表示し、
前記更新画面において受け付けたユーザの操作に基づいて前記使用データを交換後の新たな定着器に応じた内容へと更新することを特徴とする画像形成装置。
【請求項９】
定着器と、検出センサと、ユーザインタフェースと、メモリと、コントローラと、を備えた画像形成装置であって、
前記コントローラは、
前記定着器の使用に応じて、前記メモリに記憶された前記定着器の使用度合いを示す使用データを更新するように構成され、前記定着器は、シートに形成されたトナーによる画像を定着させるために使用され、前記定着器は、交換可能に装着されており、

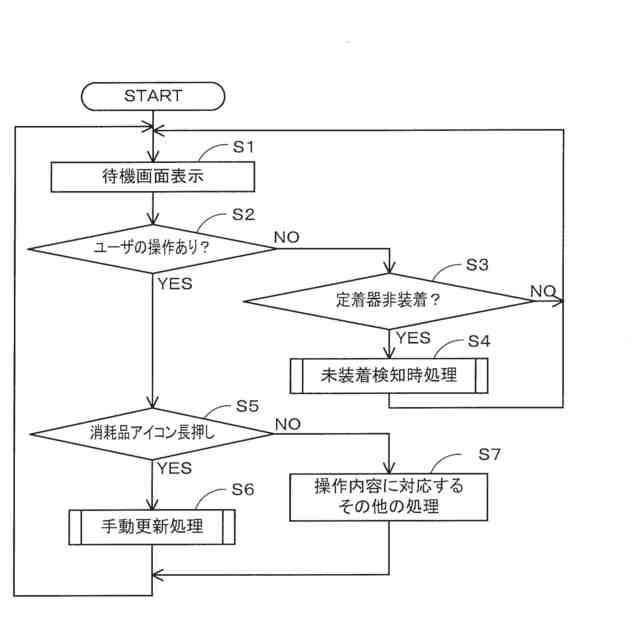

所定条件を満たした場合に前記ユーザインタフェースに待機画面を表示し、前記待機画面には、前記使用データの更新を行う為の更新画面の表示を指示する選択肢が含まれ、
前記待機画面において前記更新画面の表示を指示する選択肢を選択する操作を受け付けた場合には前記ユーザインタフェースに前記更新画面を表示し、
前記更新画面において受け付けたユーザの操作に基づいて前記使用データを交換後の新たな定着器に応じた内容へと更新することを特徴とする画像形成装置。
【請求項１０】
前記更新画面は、前記定着器の使用度合いを示すオブジェクトを表示対象に含むことを特徴とする請求項８又は請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、交換可能な定着器を備えた画像形成装置に関するものである。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来より、画像を印刷対象物であるシートに印刷する為の画像形成装置として、シートに一旦形成されたトナーによる画像を加熱することによって定着させ、印刷を行う画像形成装置について知られている。また、上記画像の加熱は、通電されたヒータによって加熱された定着器により行われるのが一般的であるが、定着器は使用を継続するのに伴って徐々に印字品質の低下がみられるので、予め決められた使用回数を目安に新しいものに交換する必要がある。
【０００３】
そこで、例えば特開２０２２－６８６３６号公報には定着器を取り外して交換可能にした画像形成装置について提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－６８６３６号公報（段落００３３－００３８）
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そして、上記特許文献１のように画像形成装置において定着器を交換可能とした場合に、定着器の交換を行うユーザの利便性を向上させることが望まれていた。
【０００６】
本発明は前記従来における問題点を解消するためになされたものであり、定着器の交換を行うユーザの利便性を向上させた画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
前記目的を達成するため本願に係る第１の画像形成装置は、定着器と、検出センサと、ユーザインタフェースと、メモリと、コントローラと、を備えた画像形成装置であって、前記コントローラは、前記定着器の使用に応じて、前記メモリに記憶された前記定着器の使用度合いを示す使用データを更新するように構成され、前記定着器は、シートに形成されたトナーによる画像を定着させるために使用され、前記定着器は、交換可能に装着されており、前記定着器が画像形成装置に装着されていないことを前記検出センサが検知した後に、前記定着器が画像形成装置に装着されていることを前記検出センサが検知したことを契機にして、前記ユーザインタフェースに前記定着器の交換に関する問い合わせ画面を表示し、前記問い合わせ画面に対するユーザの回答操作に応じて、前記使用データを交換後の新たな定着器に応じた内容へと更新することを特徴とする。
【０００８】
また、本願に係る第２の画像形成装置は、定着器と、検出センサと、ユーザインタフェースと、メモリと、コントローラと、を備えた画像形成装置であって、前記コントローラは、前記定着器の使用に応じて、前記メモリに記憶された前記定着器の使用度合いを示す使用データを更新するように構成され、前記定着器は、シートに形成されたトナーによる画像を定着させるために使用され、前記定着器は、交換可能に装着されており、前記定着器が画像形成装置に装着されていないことを前記検出センサが検知した後に、前記定着器が画像形成装置に装着されていることを前記検出センサが検知したことを契機にして、前記ユーザインタフェースに前記定着器の交換に関する問い合わせ画面を表示し、前記問い合わせ画面に対するユーザの回答操作を受け付けた後に、前記ユーザインタフェースに待
機画面を表示し、前記待機画面には、前記使用データの更新を行う為の更新画面の表示を指示する選択肢が含まれ、前記待機画面において前記更新画面の表示を指示する選択肢を選択する操作を受け付けた場合には前記ユーザインタフェースに前記更新画面を表示し、前記更新画面において受け付けたユーザの操作に基づいて前記使用データを交換後の新たな定着器に応じた内容へと更新することを特徴とする。
【０００９】
また、本願に係る第３の画像形成装置は、定着器と、検出センサと、ユーザインタフェースと、メモリと、コントローラと、を備えた画像形成装置であって、前記コントローラは、前記定着器の使用に応じて、前記メモリに記憶された前記定着器の使用度合いを示す使用データを更新するように構成され、前記定着器は、シートに形成されたトナーによる画像を定着させるために使用され、前記定着器は、交換可能に装着されており、所定条件を満たした場合に前記ユーザインタフェースに待機画面を表示し、前記待機画面には、前記使用データの更新を行う為の更新画面の表示を指示する選択肢が含まれ、前記待機画面において前記更新画面の表示を指示する選択肢を選択する操作を受け付けた場合には前記ユーザインタフェースに前記更新画面を表示し、前記更新画面において受け付けたユーザの操作に基づいて前記使用データを交換後の新たな定着器に応じた内容へと更新することを特徴とする。
【発明の効果】
【００１０】
前記構成を有する本願に係る第１の画像形成装置は、ユーザが定着器の交換を行った場合に、交換が行われたことを検知した上でユーザインタフェースに問い合わせ画面を表示することで、ユーザの操作負担を減らした上で確実に使用データを交換後の内容に更新することが可能となる。
また、本願に係る第２の画像形成装置は、ユーザが定着器の交換を行った場合に、交換が行われたことを検知した上でユーザインタフェースに問い合わせ画面を表示する一方、仮にユーザがそのタイミングで使用データの更新を行わなかったとしても、その後に表示される更新画面で受け付けた操作に基づいて確実に使用データを交換後の内容に更新することが可能となる。更には、画像形成装置の電源がオフされた状態で定着器の交換を行った場合においても、その後に表示される更新画面で受け付けた操作に基づいて使用データを交換後の内容に容易に更新することが可能となる。
また、本願に係る第３の画像形成装置は、画像形成装置の電源がオフされた状態で定着器の交換を行った場合においても、その後に表示される更新画面で受け付けた操作に基づいて使用データを交換後の内容に容易に更新することが可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
