公開番号2025075227
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186235
出願日2023-10-31
発明の名称水浄化装置、洗濯システム、タンク
出願人シャープ株式会社
代理人個人,個人
主分類D06F 39/10 20060101AFI20250508BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】収納性の低下を抑制可能な水浄化装置、洗濯システム、及びタンクを提供すること。
【解決手段】タンクユニット30は、底面部32に沿って扁平な直方体状に形成され、天面部31に洗濯機1が載置され、洗濯機1から排出される排水を貯留するタンク21と、前記排水の浄化に用いられるフィルターユニット27と、タンク21の天面部31とタンク21における前側の側面部33Bとの間の角部が切り欠かれた切り欠き部として形成され、フィルターユニット27がタンク21の外面から突出することなく収容されるフィルターユニット収容部48と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
水を貯留するタンクと、
前記水の浄化に用いられるフィルターと、
を備え、
前記タンクは、前記フィルターの少なくとも一部が収容される収容部を有する、
水浄化装置。
続きを表示（約 420 文字）【請求項２】
前記収容部内に前記フィルターの全部が収容される、
請求項１に記載の水浄化装置。
【請求項３】
前記フィルターは、前記収容部に対して脱挿入可能であり、
前記フィルターは、幅方向の外側に向かって延びる凸部を有し、
前記収容部は、前記フィルターが脱挿入されるときに前記凸部をガイドするガイド部を有する、
請求項１に記載の水浄化装置。
【請求項４】
前記収容部は、上方及び前方に向かって開口している、
請求項１に記載の水浄化装置。
【請求項５】
請求項１～４のいずれかに記載の水浄化装置と、
前記水浄化装置に排水する洗濯機と、
を備える洗濯システム。
【請求項６】
水を貯留するタンクであって、
前記水の浄化に用いられるフィルターの少なくとも一部が収容される収容部を備える、
タンク。

発明の詳細な説明【技術分野】
【０００１】
本開示は、水浄化装置、洗濯システム、及びタンクに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
洗濯機から排出された排水を貯留するタンクが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－２１８９９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、前記タンクに貯留される前記排水を浄化して再利用するためには、前記排水の流路にフィルターを設ける必要がある。前記フィルターと前記タンクとを備える水浄化装置には、収納性を改善したいという問題がある。
【０００５】
本開示の目的は、収納性の低下を抑制可能な水浄化装置、洗濯システム、及びタンクを提供することにある。
【課題を解決するための手段】
【０００６】
本開示の一の局面に係る水浄化装置は、タンクと、フィルターと、を備える。前記タンクは、水を貯留する。前記フィルターは、前記水の浄化に用いられる。前記タンクは、前記フィルターの少なくとも一部が収容される収容部を有する。
【０００７】
本開示の他の局面に係る洗濯システムは、前記水浄化装置と、洗濯機とを備える。前記洗濯機は、前記水浄化装置に排水する。
【０００８】
本開示の他の局面に係るタンクは、水を貯留し、前記水の浄化に用いられるフィルターの少なくとも一部が収容される収容部を備える。
【発明の効果】
【０００９】
本開示によれば、水浄化装置の収納性の低下を抑制可能である。
【図面の簡単な説明】
【００１０】

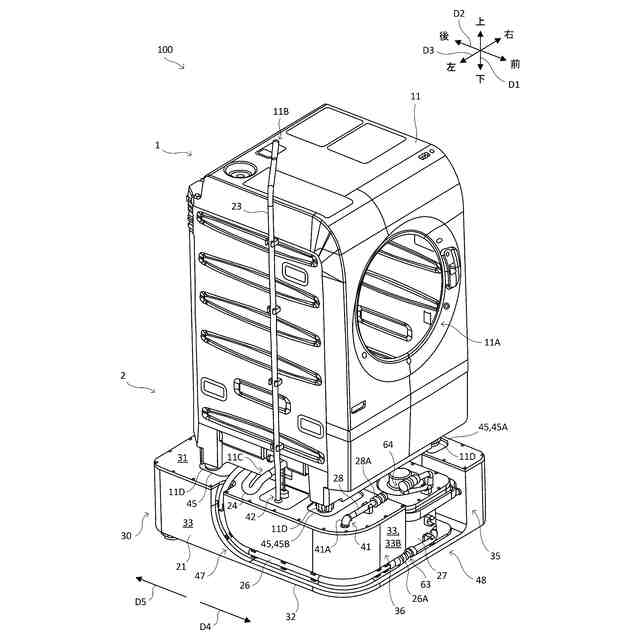

図１は、本開示の第１実施形態に係る洗濯システムの正面側の構成を示す斜視図である。

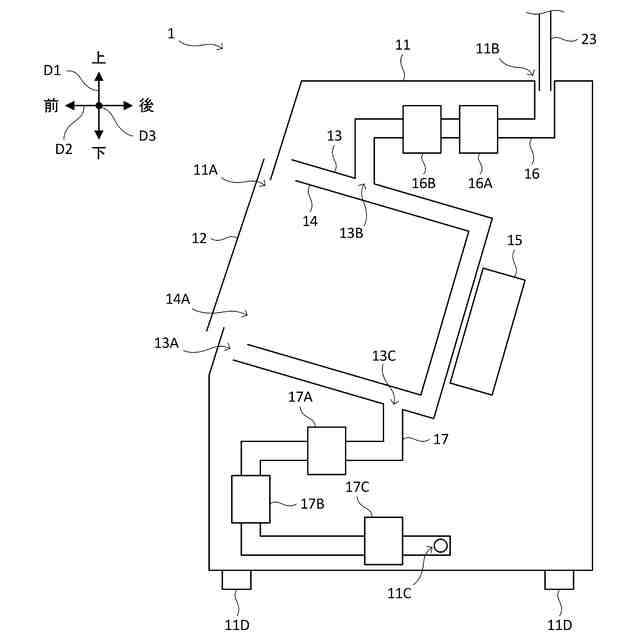

図２は、本開示の第１実施形態に係る洗濯システムの洗濯機の構成を示す断面図である。

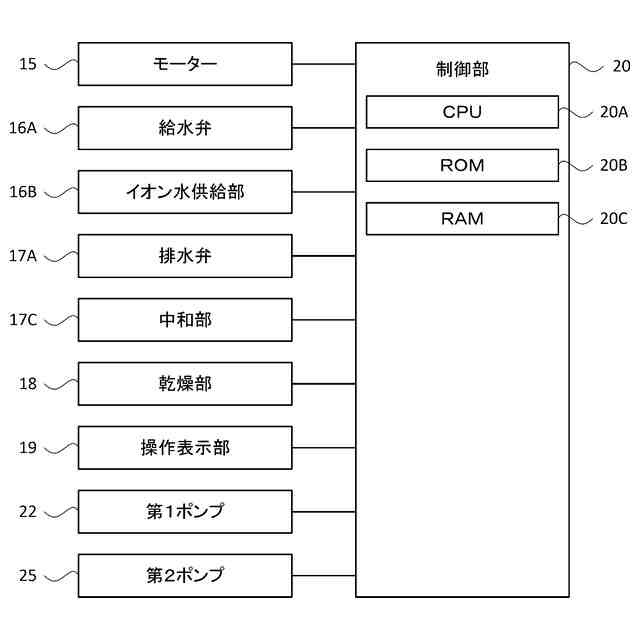

図３は、本開示の第１実施形態に係る洗濯システムの制御系を示すブロック図である。

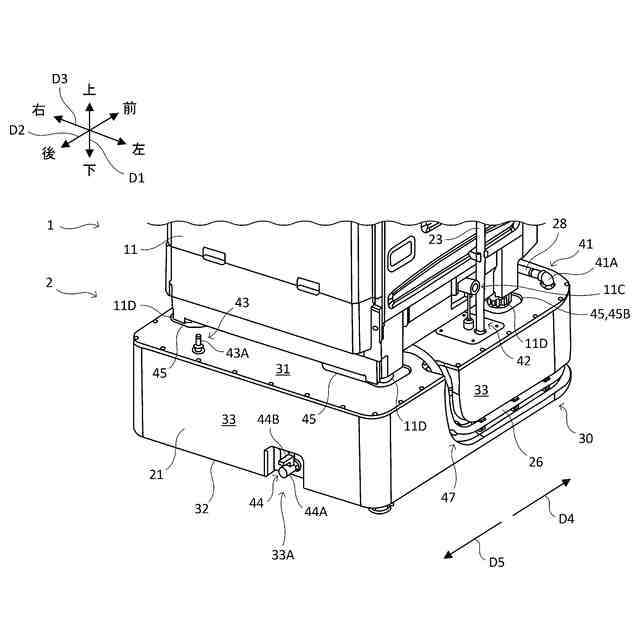

図４は、本開示の第１実施形態に係る洗濯システムの下部における背面側の構成を示す斜視図である。
図５は、本開示の第１実施形態に係る洗濯システムの水循環装置の構成を示す斜視図である。

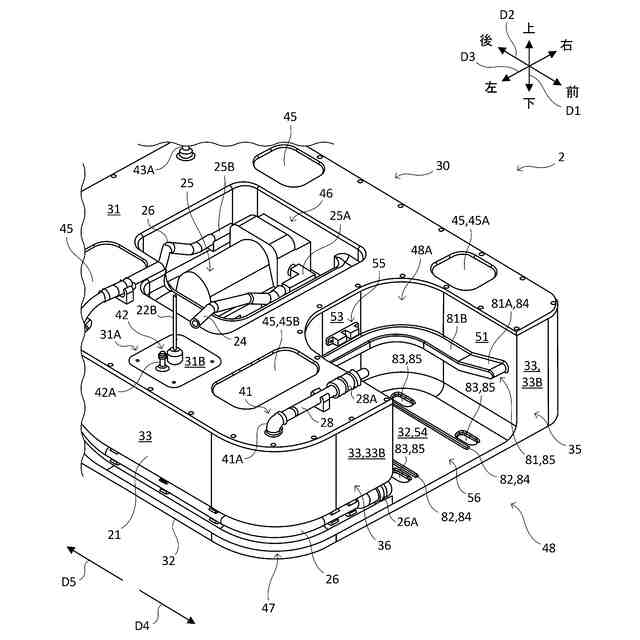

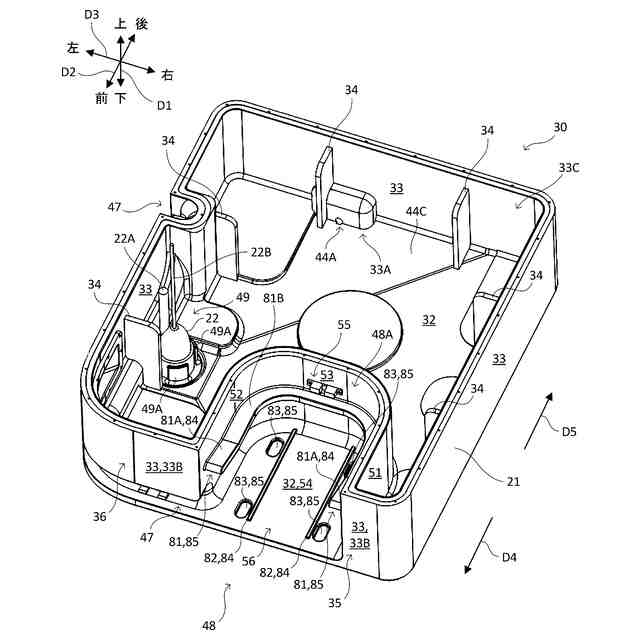

図６は、本開示の第１実施形態に係る洗濯システムのタンクの構成を示す斜視図である。

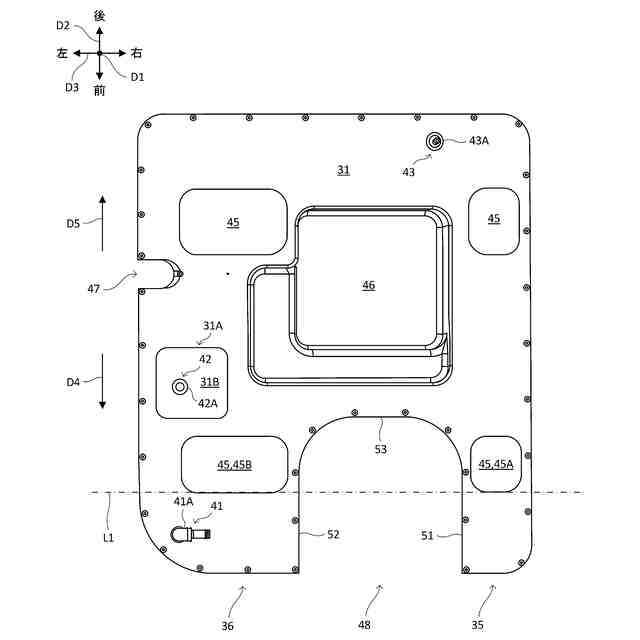

図７は、本開示の第１実施形態に係る洗濯システムのタンクの天面部の構成を示す平面図である。

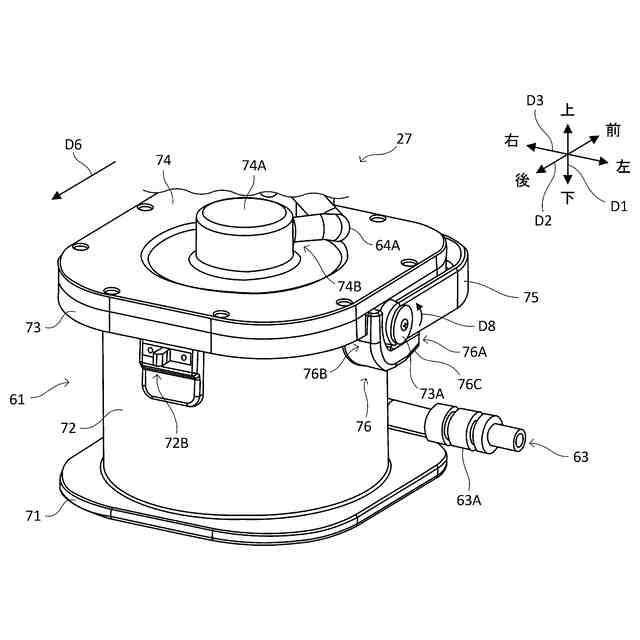

図８は、本開示の第１実施形態に係る洗濯システムのフィルターユニットの正面側の構成を示す斜視図である。

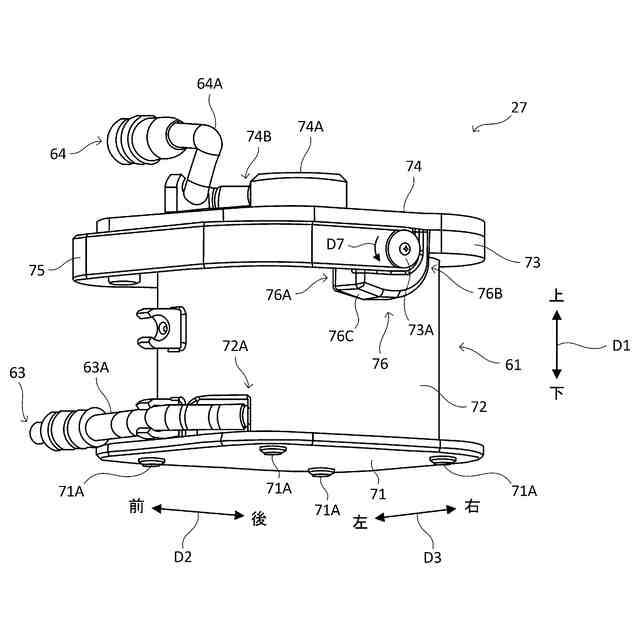

図９は、本開示の第１実施形態に係る洗濯システムのフィルターユニットの背面側の構成を示す斜視図である。
図１０は、本開示の第１実施形態に係る洗濯システムのフィルターユニットの構成を示す断面図である。
図１１は、本開示の第１実施形態に係る洗濯システムのフィルターユニット収容部の構成を示す斜視図である。
図１２は、本開示の第１実施形態に係る洗濯システムの第１ポンプの構成を示す斜視図である。
図１３は、本開示の第１実施形態に係る洗濯システムのフィルターユニット収容部及びフィルターユニットの構成を示す断面図である。
図１４は、本開示の第１実施形態に係る洗濯システムのタンクの変形例を示す斜視図である。
図１５は、本開示の第２実施形態に係る洗濯システムの正面側の構成を示す斜視図である。
図１６は、本開示の第２実施形態に係る洗濯システムのタンクの変形例を示す斜視図である。
図１７は、本開示の第２実施形態に係る洗濯システムのタンクの変形例を示す斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
