公開番号2025075223
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186230
出願日2023-10-31
発明の名称濾過装置、水供給装置、洗濯システム
出願人シャープ株式会社
代理人個人,個人
主分類D06F 39/10 20060101AFI20250508BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】容器内の濾過部によって水を効率的に濾過すること。
【解決手段】容器は、筒状の側壁を有する。濾過シートは、前記容器内に配置され、前記容器内を前記側壁側の外側領域と前記外側領域の内側に位置する内側領域とに仕切る。前記容器は、導入路と、排出路と、突出部と、を有する。前記導入路は、前記外側領域に接続されている。前記排出路は、前記内側領域に接続されている。前記突出部は、前記導入路における前記外側領域側の先端部が延びる方向である導入方向に沿った前記導入路の延長線上に位置し、前記容器の底壁から突出している。

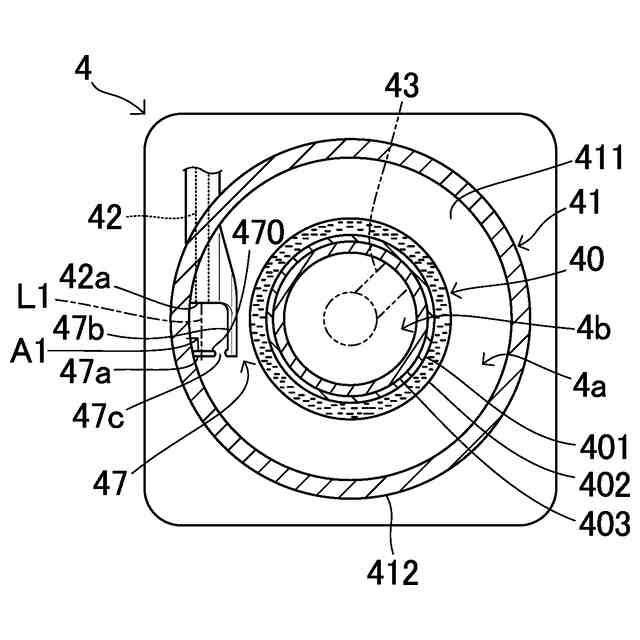

【選択図】図5
特許請求の範囲【請求項１】

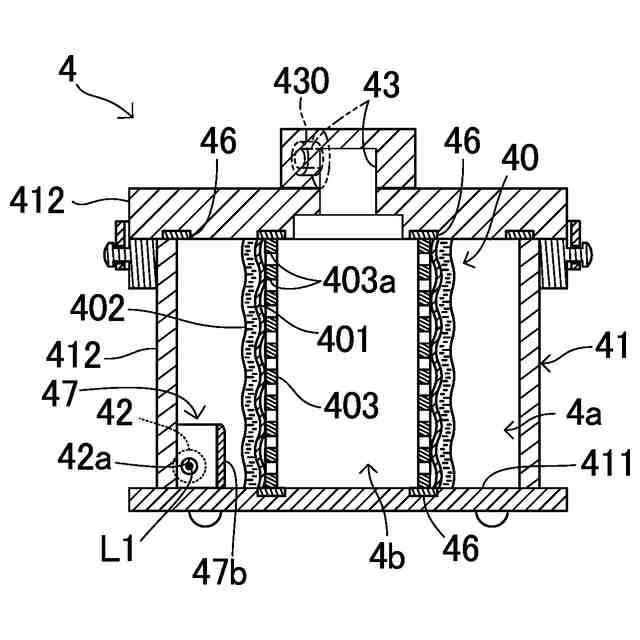

筒状の側壁を有する容器と、
前記容器内に配置され、前記容器内を前記側壁側の外側領域と前記外側領域の内側に位置する内側領域とに仕切る濾過シートと、を備え、
前記容器は、
前記外側領域に接続された導入路と、
前記内側領域に接続された排出路と、

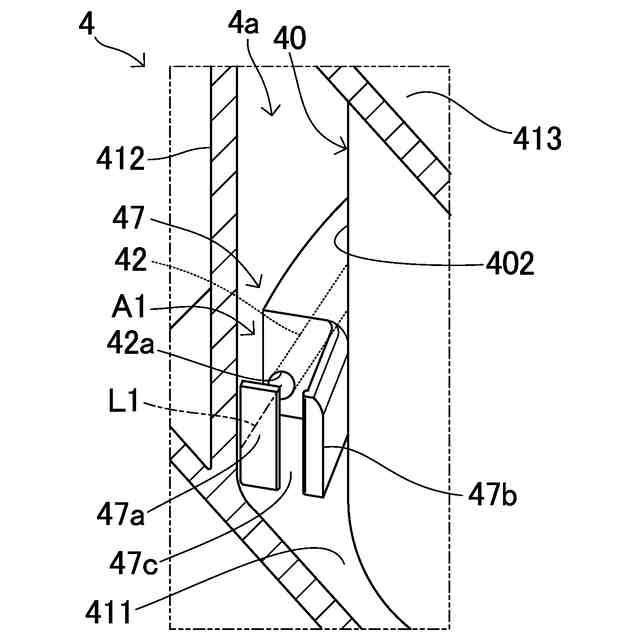

前記導入路における前記外側領域側の先端部が延びる方向である導入方向に沿った前記導入路の延長線上に位置し、前記容器の底壁から突出した第１突出部と、を有する、濾過装置。
続きを表示（約 750 文字）【請求項２】
前記第１突出部は、前記導入路側に形成され前記導入方向から視て前記導入路の前記先端部の少なくとも一部と重なる導入路側面を有する、請求項１に記載の濾過装置。
【請求項３】
前記導入路側面は、平面視において、前記導入方向または前記導入方向よりも外側に向く方向に対する法線に沿った平面である、請求項２に記載の濾過装置。
【請求項４】
前記容器は、平面視において、前記外側領域のうち、前記導入路の前記先端部の前方に位置する領域と前記濾過シートとの間に位置し、前記底壁から突出した第２突出部を有する、請求項１または請求項２に記載の濾過装置。
【請求項５】
前記第２突出部は、前記濾過シートに対向する板部を含む、請求項４に記載の濾過装置。
【請求項６】
前記第１突出部および前記第２突出部は、平面視において、前記第１突出部と前記第２突出部と前記容器の内側面とにより囲われた囲われ領域と、前記外側領域における前記囲われ領域の外側に位置する領域とを接続する流路が形成されるように構成されている、請求項４に記載の濾過装置。
【請求項７】

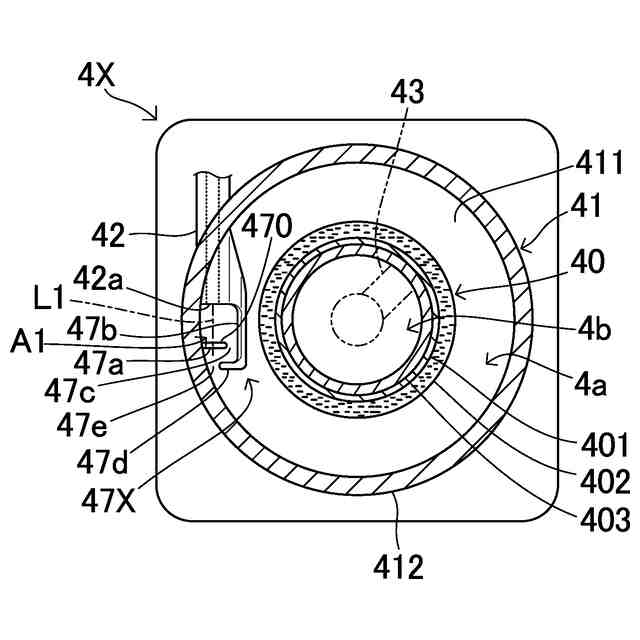

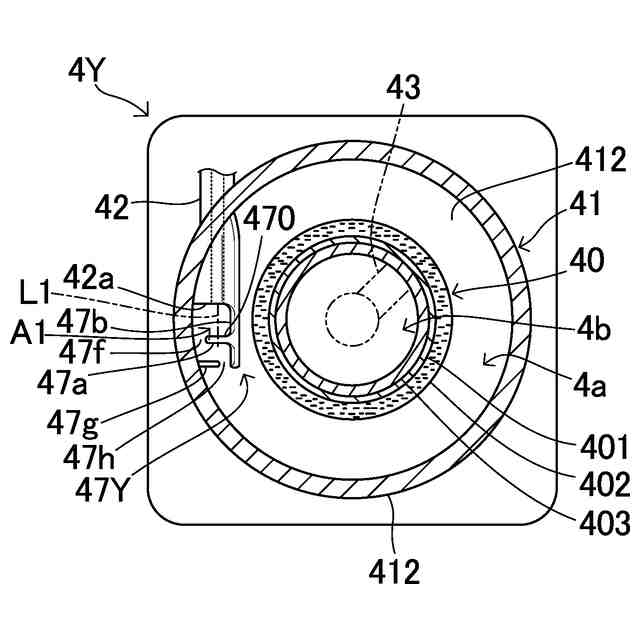

前記容器は、前記第１突出部に対して前記導入路側の反対側に位置し、前記導入方向から視て前記流路の少なくとも一部と重なり、前記容器の底壁から突出した第３突出部を有する、請求項６に記載の濾過装置。
【請求項８】
請求項１または請求項２に記載の濾過装置と、
前記濾過装置により濾過された水を送り出す水送出装置と、を備える水供給装置。
【請求項９】
請求項８に記載の水供給装置と、
前記水供給装置から水を供給される洗濯機と、を備える洗濯システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、濾過装置、水供給装置および洗濯システムに関する。
続きを表示（約 910 文字）【背景技術】
【０００２】
洗濯機が、洗濯槽から排出された水をろ過し、ろ過された水を再び前記洗濯槽へ還流させることが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平８－２１５４８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、濾過装置により浄化された水が、前記洗濯機へ供給される場合がある。前記濾過装置は、容器と前記容器内に配置された濾過シートとを備える。
【０００５】
前記濾過装置において、前記容器内に供給された水を前記濾過シートによって効率的に濾過できることが望まれる。
【０００６】
本開示の目的は、容器内の濾過シートによって水を効率的に濾過することにある。
【課題を解決するための手段】
【０００７】
本開示の一の局面に係る濾過装置は、容器と、濾過シートと、を備える。前記容器は、筒状の側壁を有する。前記濾過シートは、前記容器内に配置され、前記容器内を前記側壁側の外側領域と前記外側領域の内側に位置する内側領域とに仕切る。前記容器は、導入路と、排出路と、突出部と、を有する。前記導入路は、前記外側領域に接続されている。前記排出路は、前記内側領域に接続されている。前記突出部は、前記導入路における前記外側領域側の先端部が延びる方向である導入方向に沿った前記導入路の延長線上に位置し、前記容器の底壁から突出している。
【０００８】

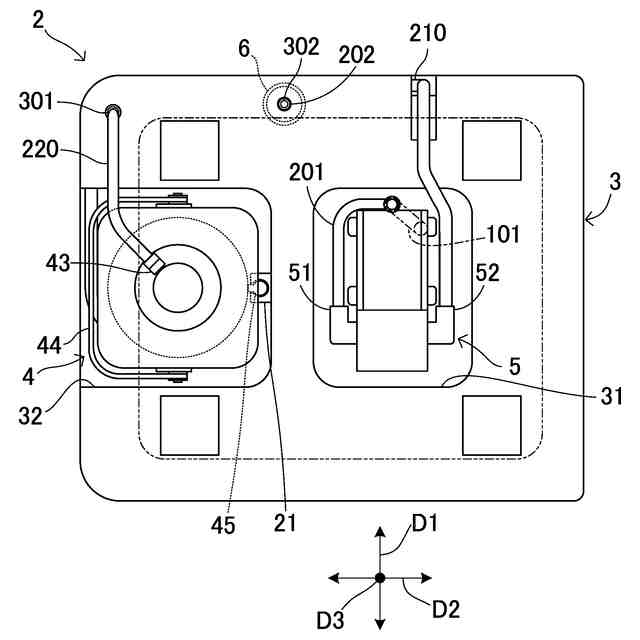

本開示の他の局面に係る水供給装置は、前記濾過装置と、前記濾過装置により濾過された水を送り出す水送出装置と、を備える。
【０００９】

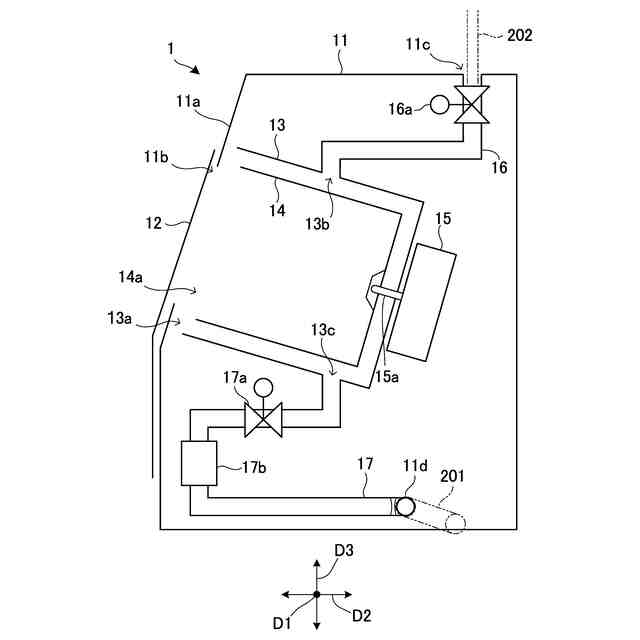

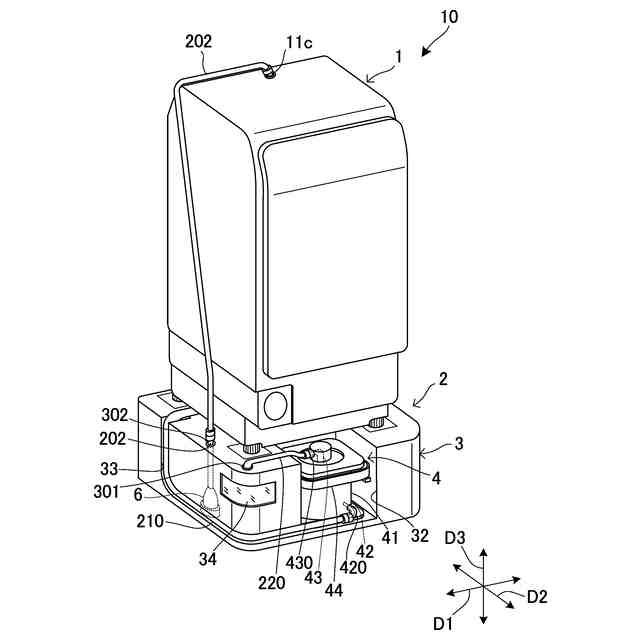

本開示の他の局面に係る洗濯システムは、前記水供給装置と、前記水供給装置によって水を供給される洗濯機と、を備える。
【発明の効果】
【００１０】
本開示によれば、容器内の濾過部によって水を効率的に濾過し得る。
【図面の簡単な説明】
（【００１１】以降は省略されています）
