公開番号2025071871
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182276
出願日2023-10-24
発明の名称導線製造方法及び導線製造装置
出願人トヨタ自動車株式会社
代理人個人
主分類H02K 15/0414 20250101AFI20250430BHJP(電力の発電,変換,配電)
要約【課題】歩留まりの向上に寄与する導線製造方法を実現する。
【解決手段】本開示の一形態に係る導線製造方法は、モータに用いられる導線の製造方法であって、帯状の導電部材(1)にスリット(2)を形成する工程と、導電部材(1)からスリット(2)を有する松葉形状の線材(3)を切り出す工程と、線材(3)のスリット(2)を広げる工程と、を備える。ここで、スリット(2)が広げられた線材(3)を絶縁被膜(17)で覆う工程を備えているとよい。

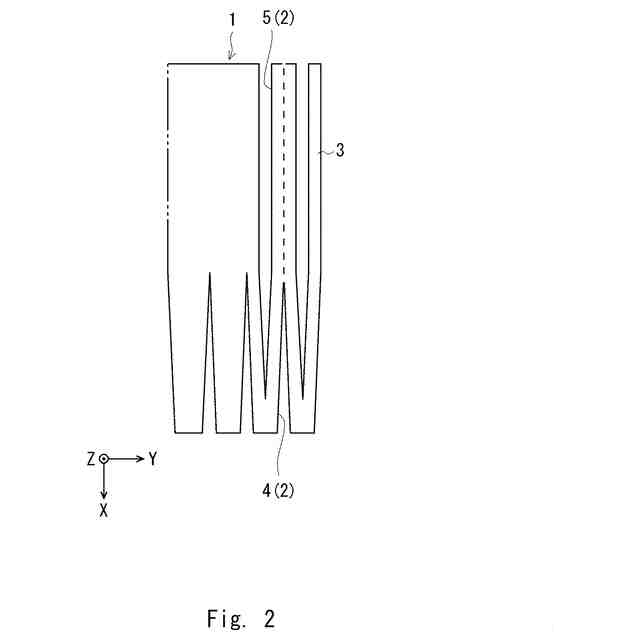

【選択図】図2
特許請求の範囲【請求項１】
モータに用いられる導線の製造方法であって、
帯状の導電部材にスリットを形成する工程と、
前記導電部材から前記スリットを有する松葉形状の線材を切り出す工程と、
前記線材のスリットを広げる工程と、
を備える、導線製造方法。
続きを表示（約 500 文字）【請求項２】
前記スリットが広げられた線材を絶縁被膜で覆う工程を備える、請求項１に記載の導線製造方法。
【請求項３】
複数の前記線材を重ねて前記複数の線材のスリットを同時に広げる、請求項１又は２に記載の導線製造方法。
【請求項４】
前記導電部材に互い違いにスリットを形成し、隣接する一方の側に開放部を有するスリットの間を、他方の側に開放部を有するスリットに到達するように切断して、前記線材を切り出す、請求項１又は２に記載の導線製造方法。
【請求項５】
モータに用いられる導線の製造装置であって、
スリットが形成された帯状の導電部材から前記スリットを有する松葉形状の線材を切り出す切り出し部と、
前記線材の連結部の側の端部を保持する第１の保持部と、
前記線材の開放部の側の一方の端部を保持する第２の保持部と、
前記線材の開放部の側の他方の端部を保持する第３の保持部と、
前記線材のスリットを広げるように、前記第２の保持部と前記第３の保持部とを移動させる駆動部と、
を備える、導線製造装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、モータに用いられる導線の製造方法及び製造装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
モータに用いられる導線を効率的に製造することが望まれている。例えば、特許文献１では、巻線用材料からＵ字状ジグザグに連続するコイル線材を打ち抜き、コイル線材をコイル状に折り畳んで巻線サブアセンブリを形成している。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－９５２２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本出願人は、以下の課題を見出した。特許文献１の技術は、巻線用材料からＵ字状ジグザグに連続するコイル線材を打ち抜くため、歩留まりが悪い課題を有する。
【０００５】
本開示は、このような問題点に鑑みてなされたものであり、歩留まりの向上に寄与する導線製造方法及び導線製造装置を実現する。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る導線製造方法は、モータに用いられる導線の製造方法であって、
帯状の導電部材にスリットを形成する工程と、
前記導電部材から前記スリットを有する松葉形状の線材を切り出す工程と、
前記線材のスリットを広げる工程と、
を備える。
【０００７】
上述の導線製造方法は、前記スリットが広げられた線材を絶縁被膜で覆う工程を備えることが好ましい。
【０００８】
上述の導線製造方法は、複数の前記線材を重ねて前記複数の線材のスリットを同時に広げることが好ましい。
【０００９】

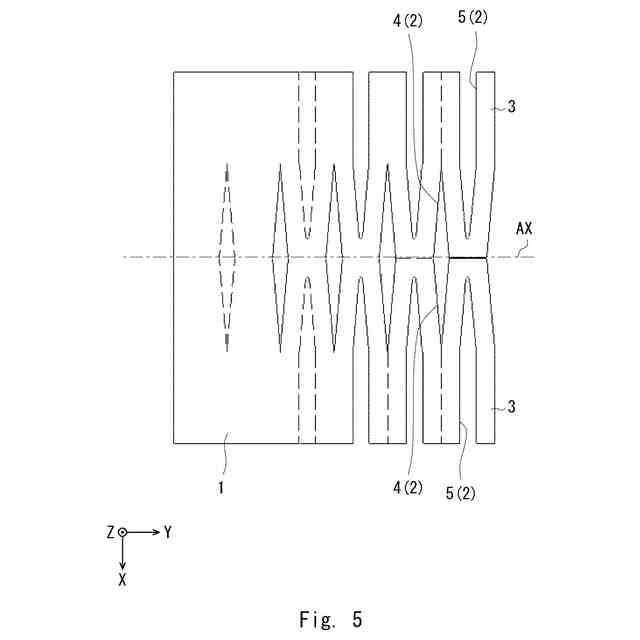

上述の導線製造方法は、前記導電部材に互い違いにスリットを形成し、隣接する一方の側に開放部を有するスリットの間を、他方の側に開放部を有するスリットに到達するように切断して、前記線材を切り出すことが好ましい。
【００１０】
本開示の一態様に係る導線製造装置は、モータに用いられる導線の製造装置であって、
スリットが形成された帯状の導電部材から前記スリットを有する松葉形状の線材を切り出す切り出し部と、
前記線材の連結部の側の端部を保持する第１の保持部と、
前記線材の開放部の側の一方の端部を保持する第２の保持部と、
前記線材の開放部の側の他方の端部を保持する第３の保持部と、
前記線材のスリットを広げるように、前記第２の保持部と前記第３の保持部とを移動させる駆動部と、
を備える。
【発明の効果】
（【００１１】以降は省略されています）
