特許ウォッチ

公開番号2025070644
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023181120
出願日2023-10-20
発明の名称推定装置、推定方法、および推定プログラム
出願人株式会社村田製作所
代理人弁理士法人深見特許事務所
主分類G06F 30/27 20200101AFI20250424BHJP(計算;計数)
要約【課題】ユーザが要求する仕様を満たす電子製品のデータを適切に出力することができる技術を提供する。
【解決手段】推定装置(20)は、電子製品の仕様を示す仕様データを取得する取得部(24)と、仕様データに基づき設計パラメータを推定するための少なくとも1つの推定モデル(40)を用いて、取得部によって取得された仕様データに基づき、設計パラメータを推定する推定部(21)と、推定部によって推定された設計パラメータに基づき、出力データを出力する出力部(24)とを備える。
【選択図】図1
特許請求の範囲【請求項１】
電子製品を設計するための設計パラメータを推定する推定装置であって、
前記電子製品の仕様を示す仕様データを取得する取得部と、
前記仕様データに基づき前記設計パラメータを推定するための少なくとも１つの推定モデルを用いて、前記取得部によって取得された前記仕様データに基づき、前記設計パラメータを推定する推定部と、
前記推定部によって推定された前記設計パラメータに基づき、出力データを出力する出力部とを備える、推定装置。
続きを表示（約 1,100 文字）【請求項２】
前記推定部は、前記少なくとも１つの推定モデルを用いて、前記取得部によって取得された前記仕様データに基づき、前記電子製品のＳパラメータをさらに推定し、
前記出力部は、前記推定部によって推定された前記Ｓパラメータに基づき、前記出力データを出力する、請求項１に記載の推定装置。
【請求項３】
前記少なくとも１つの推定モデルは、前記電子製品の特性に応じた複数の推定モデルを含み、
前記推定部は、前記複数の推定モデルのうちの一の推定モデルを用いて、前記設計パラメータを推定する、請求項１または請求項２に記載の推定装置。
【請求項４】
前記少なくとも１つの推定モデルは、前記設計パラメータに基づき前記仕様データを満たすＳパラメータを推定するように訓練され、前記Ｓパラメータに基づき前記設計パラメータを推定するようにさらに最適化されている、請求項１または請求項２に記載の推定装置。
【請求項５】
前記少なくとも１つの推定モデルは、前記設計パラメータに基づき結合行列を推定するように訓練され、前記結合行列に対応するＳパラメータに基づき前記設計パラメータを推定するようにさらに最適化されており、
前記結合行列は、前記電子製品の等価回路から得られる複数の要素を含む、請求項１または請求項２に記載の推定装置。
【請求項６】
前記出力データは、前記推定部によって推定された前記設計パラメータおよびＳパラメータのうちの少なくとも１つを含む、請求項１または請求項２に記載の推定装置。
【請求項７】
前記推定部が前記電子製品を設計するための設計基準を満たす前記設計パラメータを推定可能か否かを判定する判定部をさらに備える、請求項１または請求項２に記載の推定装置。
【請求項８】
前記推定部が前記設計基準を満たす前記設計パラメータを推定できる場合、前記出力データは、前記電子製品の製造が可能であることを示すデータ、および前記電子製品の製造を促すためのデータ、および前記電子製品を製造するための費用を示すデータのうちの少なくとも１つを含む、請求項７に記載の推定装置。
【請求項９】
前記推定部が前記設計基準を満たす前記設計パラメータを推定できない場合、前記出力データは、前記電子製品の製造が不可能であることを示すデータを含む、請求項７に記載の推定装置。
【請求項１０】
前記推定部は、前記設計基準を満たす前記設計パラメータを推定できない場合、前記少なくとも１つの推定モデルの推定範囲を拡張し、拡張した前記少なくとも１つの推定モデルを用いて、前記設計パラメータを推定する、請求項７に記載の推定装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、高周波部品を設計するための設計パラメータを推定する推定装置、推定方法、および推定プログラムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、ユーザが要求する仕様を満たす電子製品のデータを出力する技術が公知である。たとえば、特開２００２－３５８４４９号公報（特許文献１）は、電子製品の仕様をユーザに入力させ、ユーザが要求する仕様を満たす電子製品のデータをデータベースから抽出し、当該電子製品のデータを製造業者に出力する取引システムを開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－３５８４４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された取引システムによれば、データベースを用いて、ユーザが要求する仕様を満たす電子製品のデータを出力することが可能であるが、ユーザが要求する仕様を満たす電子製品のデータがデータベースに格納されていない場合、当該電子製品のデータを抽出することができない。
【０００５】
本開示は、このような課題を解決するためになされたものであって、その目的は、ユーザが要求する仕様を満たす電子製品のデータを適切に出力することができる技術を提供することである。
【課題を解決するための手段】
【０００６】
本開示のある局面に従う推定装置は、電子製品を設計するための設計パラメータを推定する。推定装置は、電子製品の仕様を示す仕様データを取得する取得部と、仕様データに基づき設計パラメータを推定するための少なくとも１つの推定モデルを用いて、取得部によって取得された仕様データに基づき、設計パラメータを推定する推定部と、推定部によって推定された設計パラメータに基づき、出力データを出力する出力部とを備える。
【０００７】
本開示の他の局面に従う推定方法は、電子製品を設計するための設計パラメータを推定する方法である。推定方法は、コンピュータが実行する処理として、電子製品の仕様を示す仕様データを取得するステップと、仕様データに基づき設計パラメータを推定するための少なくとも１つの推定モデルを用いて、取得するステップによって取得された仕様データに基づき、設計パラメータを推定するステップと、推定するステップによる設計パラメータの推定結果に基づき、出力データを出力するステップとを含む。
【０００８】
本開示の他の局面に従う推定プログラムは、電子製品を設計するための設計パラメータを推定するプログラムである。推定プログラムは、コンピュータに、電子製品の仕様を示す仕様データを取得するステップと、仕様データに基づき設計パラメータを推定するための少なくとも１つの推定モデルを用いて、取得するステップによって取得された仕様データに基づき、設計パラメータを推定するステップと、推定するステップによる設計パラメータの推定結果に基づき、出力データを出力するステップとを実行させる。
【発明の効果】
【０００９】
本開示によれば、推定モデルを用いて、電子製品の仕様を示す仕様データに基づき電子製品を設計するための設計パラメータを推定し、推定した設計パラメータに基づく出力データを出力することができるため、ユーザが要求する仕様を満たす電子製品のデータを適切に出力することができる。
【図面の簡単な説明】
【００１０】

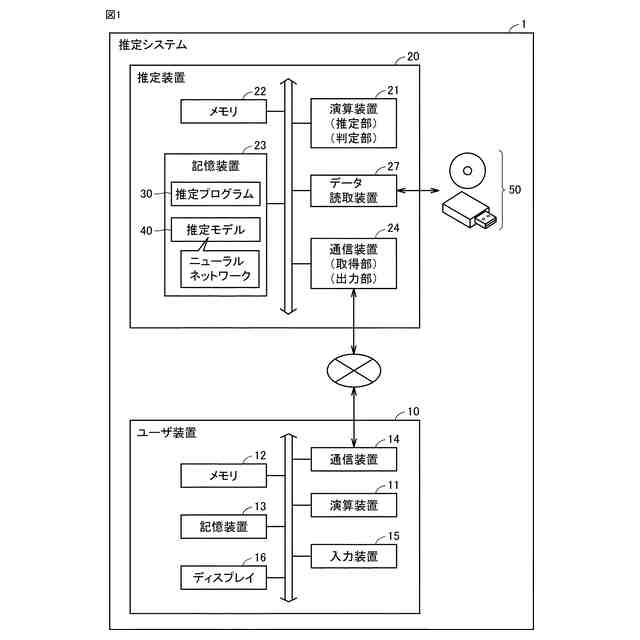

実施の形態１に係る推定システムの構成を示す図である。

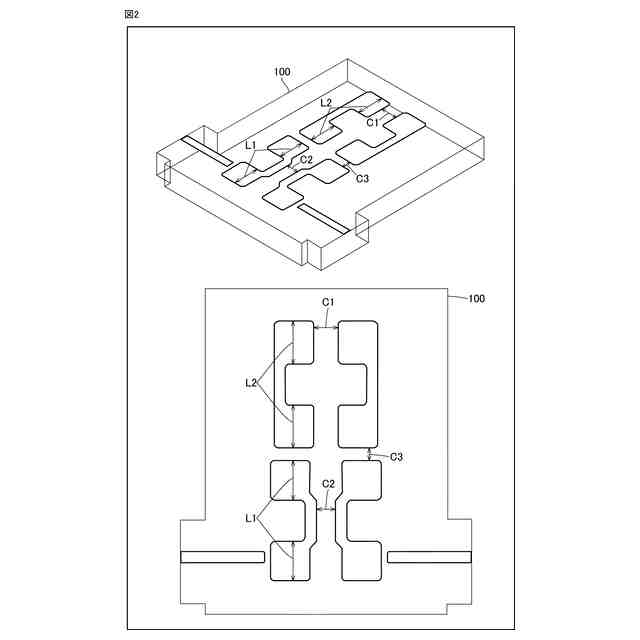

実施の形態１に係る電子製品の構成の一例を示す図である。

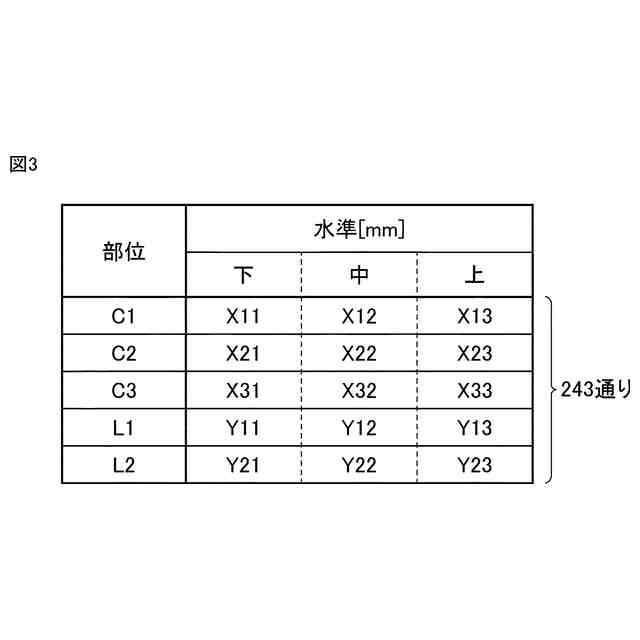

実施の形態１に係る電子製品の設計パラメータの一例を示す図である。

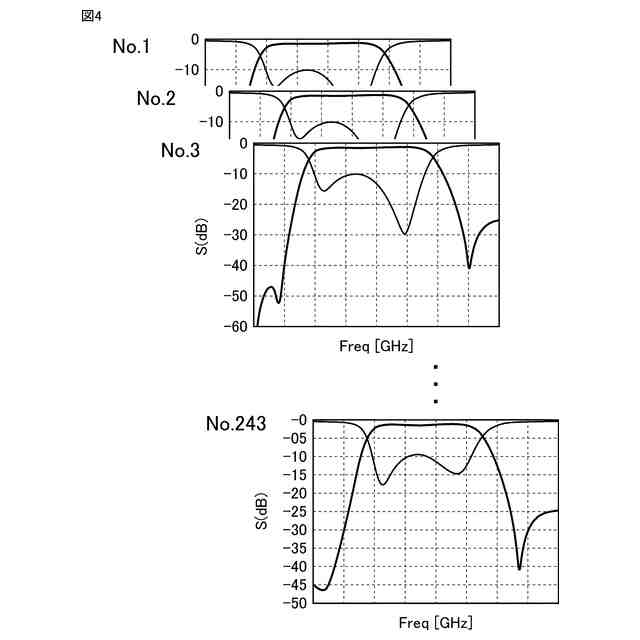

実施の形態１に係る電子製品のＳパラメータの一例を示す図である。
実施の形態１に係る推定モデルにおける入力データおよび出力データを説明するための図である。

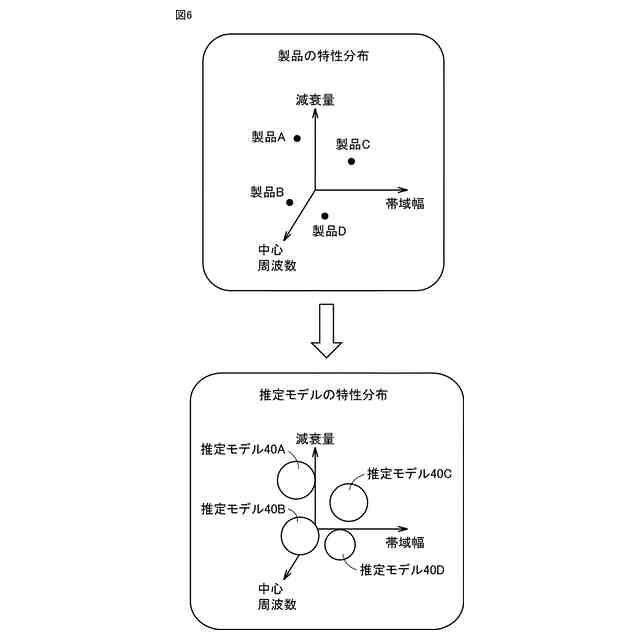

実施の形態１に係る推定モデルの推定範囲を説明するための図である。

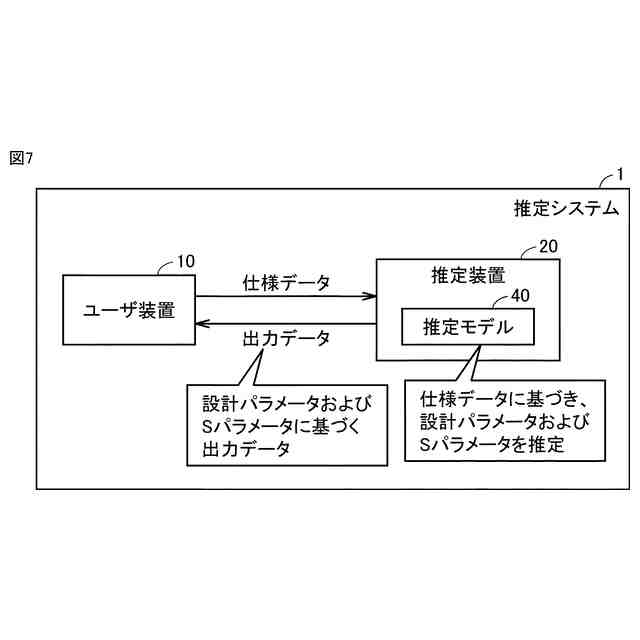

実施の形態１に係る推定システムにおける推定装置とユーザ装置との間のデータの遣り取りを説明するための図である。

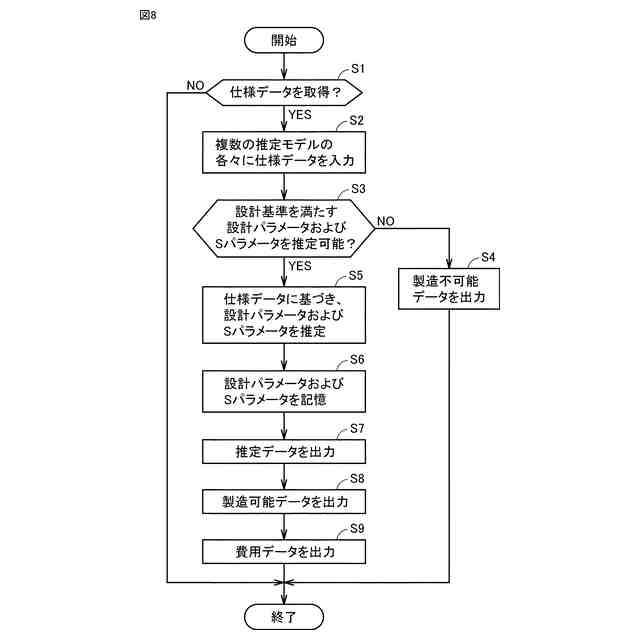

実施の形態１に係る推定装置が実行する処理に関するフローチャートである。

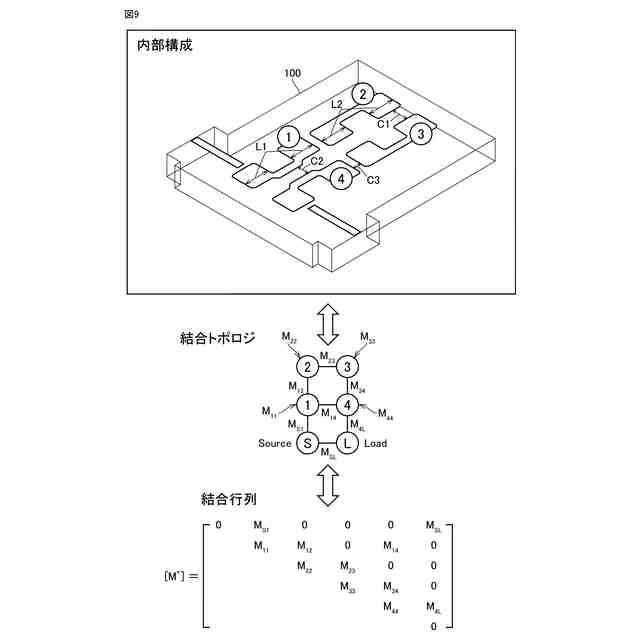

実施の形態２に係る推定モデルが扱う結合行列を説明するための図である。
実施の形態２に係る推定モデルが扱う結合行列を説明するための図である。
実施の形態２に係る推定モデルにおける入力データおよび出力データを説明するための図である。
実施の形態３に係る推定モデルの推定範囲を説明するための図である。
実施の形態３に係る推定装置が実行する処理に関するフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
