発明の名称ブラシ保持装置及び電動モータ
出願人パラマウントベッド株式会社
代理人弁理士法人iX
主分類H02K 13/00 20060101AFI20250424BHJP(電力の発電,変換,配電)
要約【課題】動作音を抑制可能なブラシ保持装置を提供する。
【解決手段】実施形態によれば、ブラシ保持装置は、保持部分と、押し付け機構と、を含む。前記保持部分は、コンミテータに電力を供給するブラシを保持する。前記押し付け機構は、前記ブラシを前記コンミテータの周面に押し付ける。前記保持部分の先端部分は、前記コンミテータと対向する。前記保持部分は、前記先端部分側に、前記ブラシを挟持する弾性の把持部分を有する。
【選択図】図3

特許請求の範囲【請求項１】
コンミテータに電力を供給するブラシを保持する保持部分と、
前記ブラシを前記コンミテータの周面に押し付ける押し付け機構と、
を備え、
前記保持部分の先端部分は、前記コンミテータと対向し、
前記保持部分は、前記先端部分側に、前記ブラシを挟持する弾性の把持部分を有する、ブラシ保持装置。
続きを表示（約 510 文字）【請求項２】
前記ブラシの摺動抵抗は、前記把持部分の弾性力、及び、前記把持部分と前記ブラシとの間の摩擦力に基づいて、決定される、請求項１に記載のブラシ保持装置。
【請求項３】
前記保持部分は、前記把持部分に弾性を持たせるスリットを含む、請求項１に記載のブラシ保持装置。
【請求項４】
環状部分をさらに備え、
前記環状部分は、前記コンミテータを挿入可能な孔部を含み、前記ブラシの下面を保持し、
前記ブラシは、前記環状部分の上面に配置され、
前記ブラシは、矩形状であり、
前記保持部分は、第１側面部分、第２側面部分、及び、上面部分を含み、
前記第１側面部分は、前記ブラシの第１側面を保持し、
前記第２側面部分は、前記ブラシの第２側面を保持し、
前記上面部分は、前記ブラシの上面を保持し、
前記把持部分は、前記第１側面部分、前記第２側面部分及び前記上面部分の少なくともいずれかに含まれる、請求項１に記載のブラシ保持装置。
【請求項５】
請求項１～４のいずれか１つに記載のブラシ保持装置を備えた電動モータ。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、ブラシ保持装置及び電動モータに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ブラシを含む電動モータにおいてブラシ保持装置が設けられる。電動モータにおいて動作音を抑制することが望まれる。
【先行技術文献】
【特許文献】
【０００３】
特許第６３２３９１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の実施形態は、動作音を抑制可能なブラシ保持装置を提供する。
【課題を解決するための手段】
【０００５】
実施形態によれば、ブラシ保持装置は、保持部分と、押し付け機構と、を含む。前記保持部分は、コンミテータに電力を供給するブラシを保持する。前記押し付け機構は、前記ブラシを前記コンミテータの周面に押し付ける。前記保持部分の先端部分は、前記コンミテータと対向する。前記保持部分は、前記先端部分側に、前記ブラシを挟持する弾性の把持部分を有する。
【発明の効果】
【０００６】
本発明の実施形態によれば、動作音を抑制可能なブラシ保持装置を提供できる。
【図面の簡単な説明】
【０００７】

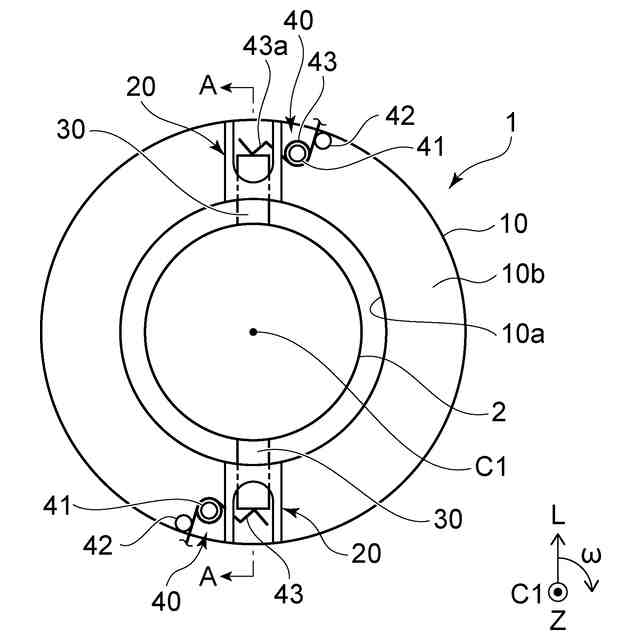

図１は、第１実施形態に係るブラシ保持装置を例示する上面図である。

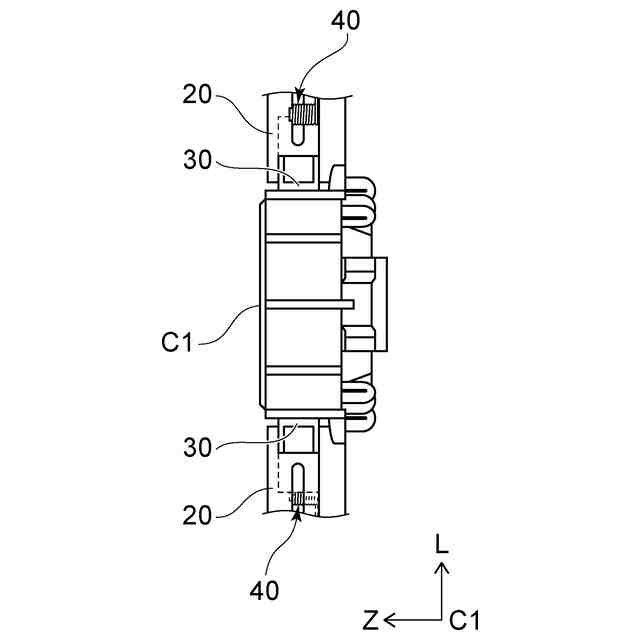

図２は、図１の矢印Ａの方向から見た図である。

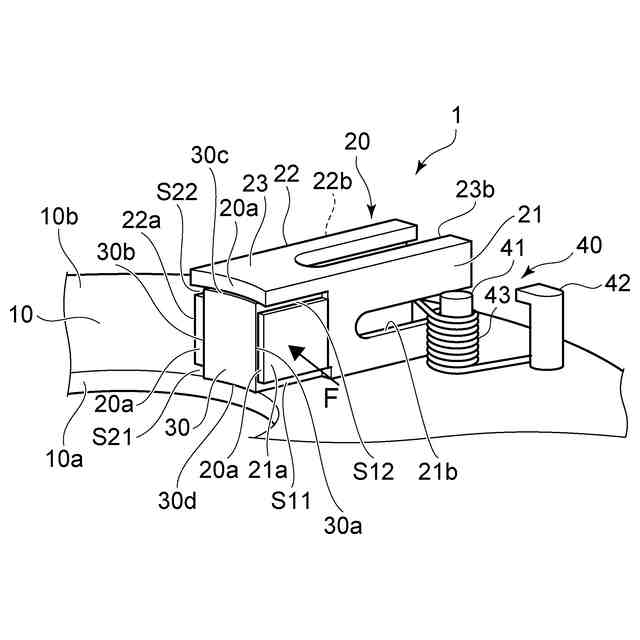

図３は、第１実施形態に係るブラシ保持装置の一部を例示する斜視図である。

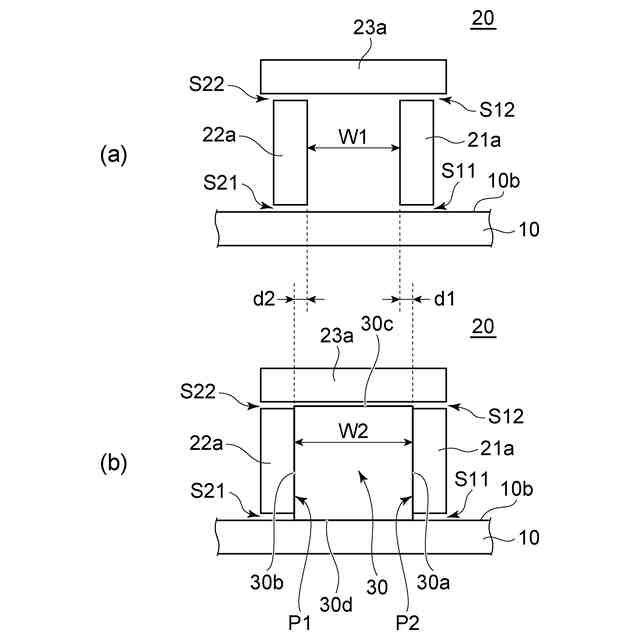

図４（ａ）及び図４（ｂ）は、第１実施形態に係るブラシ保持装置の保持部分を例示する模式図である。
図５は、第１実施形態に係るブラシ保持装置の一部を例示する図である。

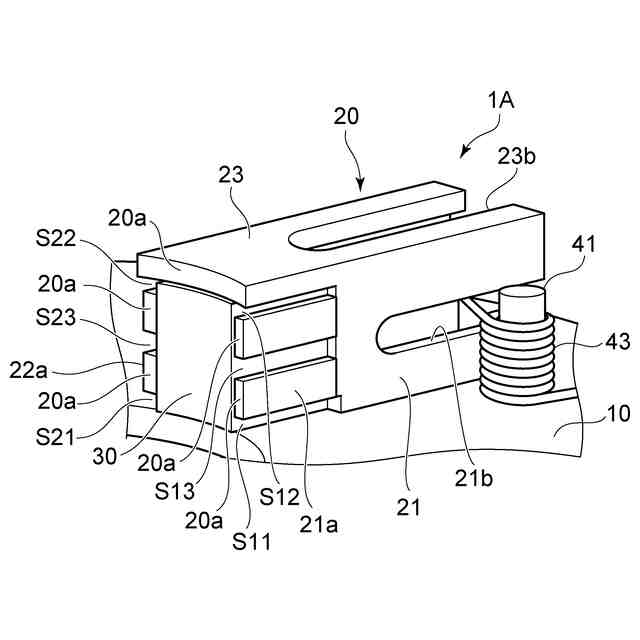

図６は、第２実施形態に係るブラシ保持装置の一部を例示する斜視図である。

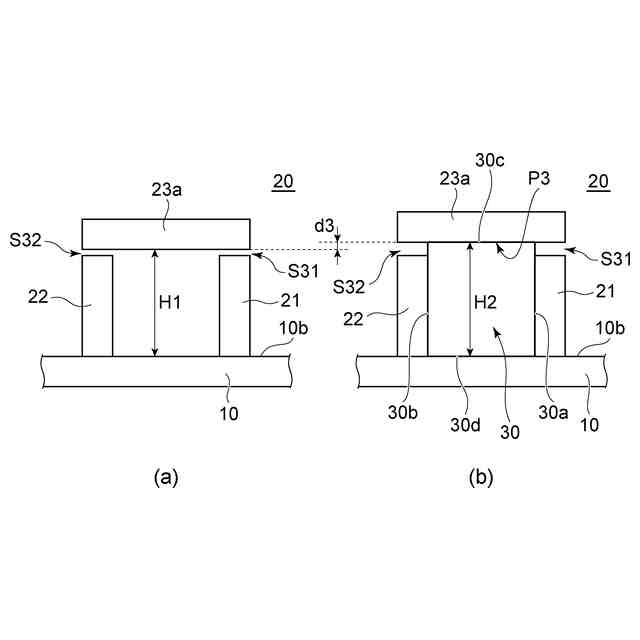

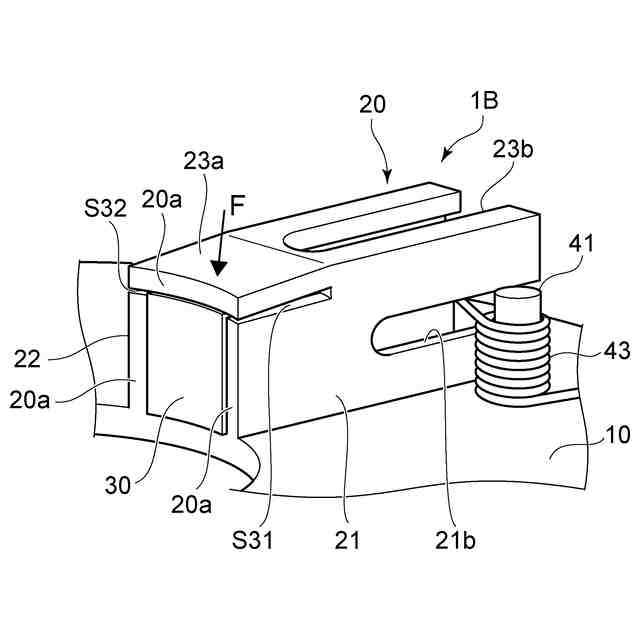

図７（ａ）及び図７（ｂ）は、第２実施形態に係るブラシ保持装置の保持部分を例示する模式図である。
【発明を実施するための形態】
【０００８】
以下に、本発明の実施形態について図面を参照しつつ説明する。
図面は模式的または概念的なものであり、各部分の厚さと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
本願明細書と各図において、既出の図に関して前述したものと同様の要素には同一の符号を付して詳細な説明は適宜省略する。
【０００９】
（第１実施形態）
図１は、ブラシ保持装置１の一例を示す上面図である。図２は、図１の矢印Ａの方向から見た図である。ブラシ保持装置１は、例えば、ブラシ３０を保持する。ブラシ３０は、電動モータに用いられるコンミテータ２（例えば整流子）に電力を供給する。コンミテータ２は、例えば、円筒形状を有する。
【００１０】
図１に示すように、ブラシ保持装置１は、例えば、環状部分１０、保持部分２０、及び押し付け機構４０を含む。環状部分１０及び保持部分２０により、ブラシ３０が保持される。
（【００１１】以降は省略されています）
