公開番号2025069968
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023179930
出願日2023-10-19
発明の名称ゴルフマット貸出機、ゴルフマット貸出システム
出願人株式会社Dreato
代理人個人
主分類G07F 17/38 20060101AFI20250424BHJP(チェック装置)
要約【課題】ゴルフ練習場などにおけるゴルフマットの運搬と貸出し、およびその管理を可能にする。

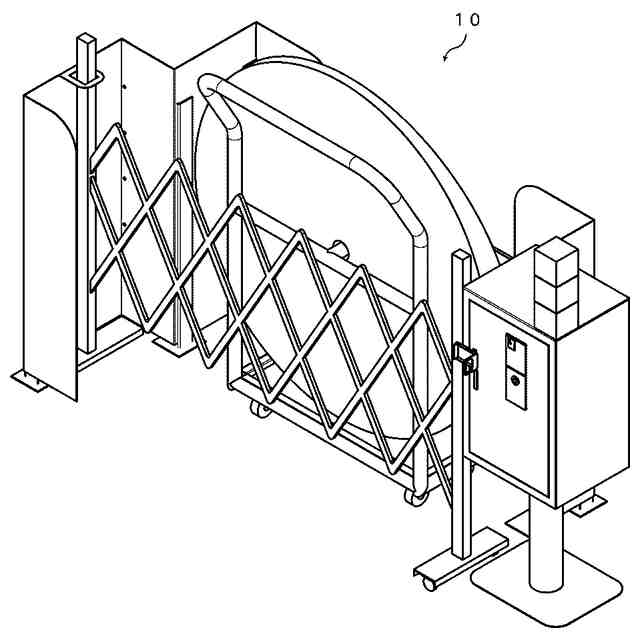

【解決手段】本発明のゴルフマット貸出機は、ゴルフマットを積載した状態で運搬台車を格納する格納部と、ゴルフマットおよび運搬台車が格納部に格納されていることを検知する検知部と、ゴルフマットの貸出料金を徴収する料金徴収部と、格納部に格納されているゴルフマットの不正な取り出しを防止する取出防止部と、を備える。これにより、ゴルフマットと運搬台車を一体として貸し出すことができる。
【選択図】図1
特許請求の範囲【請求項１】
ゴルフマットを運搬する運搬台車と、
前記ゴルフマットを積載している状態の前記運搬台車を格納する格納部と、
前記格納部に格納されているゴルフマットの不正な取り出しを防止する取出防止部と、
前記ゴルフマットおよび前記運搬台車が前記格納部に格納されていることを検知する検知部と、
前記ゴルフマットの貸出料金を徴収する料金徴収部と、
前記ゴルフマットの貸出しを管理する管理用コンピュータと、
を備え、
前記管理用コンピュータは、前記格納部に前記運搬台車および前記ゴルフマットが格納されていることを前記検知部が検知しているときに前記取出防止部が備える施錠部を施錠し、また、前記貸出料金の徴収を受け付けて前記施錠部を解錠することを特徴とする、ゴルフマット貸出機。
続きを表示（約 900 文字）【請求項２】
さらに、前記ゴルフマットの貸出回数があらかじめ定めた回数以上になったときに報知する利用回数報知部を備えることを特徴とする、
請求項１に記載のゴルフマット貸出機。
【請求項３】
さらに、返却予定時間を経過してもゴルフマットが返却されていない場合に報知する未返却報知部と、
故障を含む前記ゴルフマット貸出機の異常を検知したときに報知する異常報知部と、
前記ゴルフマット貸出機のメンテナンス時期が到来したときに報知するメンテナンス時期報知部と、
を備えることを特徴とする、請求項２に記載のゴルフマット貸出機。
【請求項４】
前記料金徴収部がＩＣカード読取部であり、
前記貸出料金の徴収が、前記ＩＣカード読取部で利用者のＩＣカードを読み取ることにより行われることを特徴とする、
請求項１または２に記載のゴルフマット貸出機。
【請求項５】
前記運搬台車は、運搬時におけるゴルフマットの落下を防止するゴルフマット保持部を備えることを特徴とする、
請求項１に記載のゴルフマット貸出機。
【請求項６】
前記ゴルフマットは孔部を備え、
また、前記運搬台車の前記ゴルフマット保持部は、突起部を備え、
前記ゴルフマット保持部は、前記棒状部を前記ゴルフマットの孔部に嵌合することでゴルフマットを保持することを特徴とする、
請求項５に記載のゴルフマット貸出機。
【請求項７】
さらに、前記格納部に格納されているゴルフマットを清掃するゴルフマット清掃部を備えることを特徴とする、請求項１または２に記載のゴルフマット貸出機。
【請求項８】

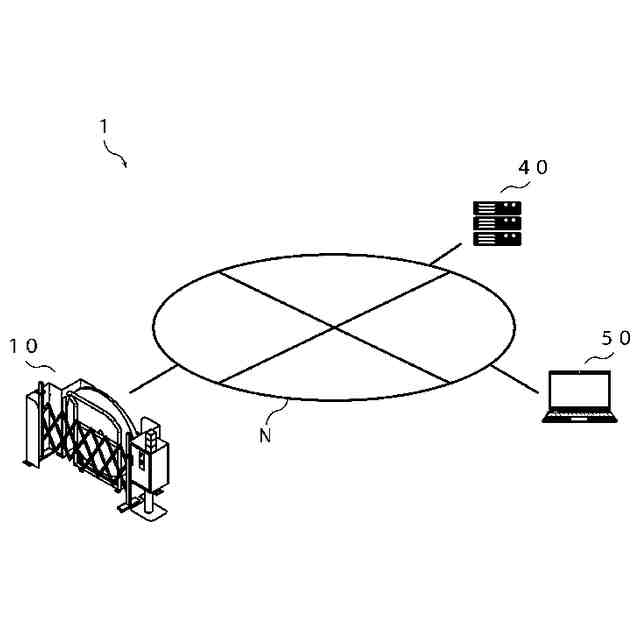

請求項１に記載のゴルフマット貸出機と、
前記ゴルフマット貸出機とネットワークを通じて接続しているサーバと、
備え、
前記サーバは、前記ゴルフマット貸出機から情報を取得し、データベースに保存する貸出機データ取得部を備えることを特徴とする、ゴルフマット貸出システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴルフマット貸出機およびゴルフマット貸出システムに関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ゴルフの上達のため、ゴルフ練習場などが利用されている。また、個人用の練習用具として、パターマットなどが市販されている。
実際の競技時において、ボールが斜面にある状況でショットをすることがあることから、この状況を想定した個人用の練習用具としてのゴルフマットが開発されている。
例えば特許文献１には、様々な傾斜を設定できるゴルフ練習マットとスタンスマットをセットにしたゴルフ練習器具が開示されている。
【０００３】
一方、傾斜を想定したゴルフマットをゴルフ練習場にて使用し、傾斜地などを想定したショットを練習したいという潜在的ニーズがある。
しかしながら、このような市販のゴルフマットは大きく、また高価であることもあり、練習のたびに持ち込むことは難しい。
【０００４】
そこで、ゴルフ練習場においてこのようなゴルフマットを貸し出すことが考えられる。また、ゴルフ練習場内であっても、貸出場所から練習場所までゴルフマットを運搬することは労力を要することが想定されることから、運搬用の台車を一緒に貸し出すことが考えられる。
参考までに特許文献２には、用途は異なるものの、カゴ台車用自動倉庫について開示されている。
【０００５】
またこのような貸出しを行う場合、その管理に人手を必要としないことがコストの面からも好ましい。
貸出しを行うに際しては、台車とゴルフマットが正しく返却されることまでも考慮する必要がある。
例えば、ゴルフマットが返却されず、練習場所に放置されてしまうと、次に練習するプレーヤーのプレイを阻害し得る。
上述した特許文献に記載の発明は、ゴルフマットの貸出しや、台車に積載されているゴルフマットの検知、台車およびゴルフマットを適切に管理する方法については記載されていない。
【先行技術文献】
【特許文献】
【０００６】
特開２０１５－１３４１８９号公報
特開平９－８６６１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
解決しようとする問題点は、サイズや重量が大きいゴルフマットの貸出と運搬が困難な点である。また、貸出しに際し、無人での貸出管理が必要な点である。また、これらの貸出は、ネットワークで管理されることが好ましい。
【課題を解決するための手段】
【０００８】
本発明は、ゴルフマットを運搬するための運搬台車と、ゴルフマットごと運搬台車を格納する格納部と、ゴルフマットおよび運搬台車の格納を検知する検知部と、ゴルフマットの貸出料金を徴収する料金徴収部と、前記格納部に格納されているゴルフマットの不正な取り出しを防止する取出防止部と、を備えることを最も主要な特徴とする。
【０００９】
本発明は、上記課題を鑑みてなされたものであり、例えば以下の手段を採用している。
すなわち、ゴルフマットを運搬する運搬台車と、
前記ゴルフマットを積載している状態の前記運搬台車を格納する格納部と、
前記格納部に格納されているゴルフマットの不正な取り出しを防止する取出防止部と、
前記ゴルフマットおよび前記運搬台車が前記格納部に格納されていることを検知する検知部と、
前記ゴルフマットの貸出料金を徴収する料金徴収部と、
前記ゴルフマットの貸出しを管理する管理用コンピュータと、
を備え、前記管理用コンピュータは、前記格納部に前記運搬台車および前記ゴルフマットが格納されていることを前記検知部が検知しているときに前記取出防止部が備える施錠部を施錠し、また、前記貸出料金の徴収を受け付けて前記施錠部を解錠することを特徴とする、ゴルフマット貸出機を提供する。
【発明の効果】
【００１０】
本発明のゴルフマット貸出機は、ゴルフマットと、貸出場所から練習場所までゴルフマットを運搬する運搬台車の双方を一体として貸出し可能にすることで、ゴルフマットの運搬を容易にし、例えばゴルフ練習場においてゴルフマットの貸出を可能にする。
さらに、コンピュータネットワークを用いて貸出管理を行うことで、ゴルフマットおよび運搬台車が正しく貸出・返却されていることを管理することができるという利点がある。
【図面の簡単な説明】
（【００１１】以降は省略されています）
