発明の名称カテーテルシステム
出願人ミツミ電機株式会社
代理人個人,個人,個人,個人
主分類G01L 5/1627 20200101AFI20250421BHJP(測定;試験)
要約【課題】ガイドワイヤの挙動を計測し、計測結果を操作者に報知する。
【解決手段】カテーテルシステム200は、ガイドワイヤ10と、ガイドワイヤ10に連結され、ガイドワイヤ10を操作する際に、操作者によって握られる棒状のトルカー30と、トルカー30に設けられ、トルカー30のひずみを検出するひずみゲージ70と、ひずみゲージ70から出力された検出信号であるアナログ信号を、デジタル信号に変換するアナログデジタルコンバータと、デジタル信号を処理することによりガイドワイヤ10の挙動を計測する処理部と、ガイドワイヤ10の挙動に関する情報を出力する出力部と、を備える。
【選択図】図10
特許請求の範囲【請求項１】
ガイドワイヤと、
前記ガイドワイヤに連結され、前記ガイドワイヤを操作する際に、操作者によって握られる棒状のトルカーと、
前記トルカーに設けられ、トルカーのひずみを検出するひずみゲージと、
前記ひずみゲージから出力された検出信号であるアナログ信号を、デジタル信号に変換するアナログデジタルコンバータと、
前記デジタル信号を処理することにより前記ガイドワイヤの挙動を計測する処理部と、
前記ガイドワイヤの挙動に関する情報を出力する出力部と、を備えるカテーテルシステム。
続きを表示（約 140 文字）【請求項２】
前記アナログデジタルコンバータは、ΔΣ式アナログデジタルコンバータを含む請求項１に記載のカテーテルシステム。
【請求項３】
前記アナログデジタルコンバータは、サイクリック式アナログデジタルコンバータを含む請求項１に記載のカテーテルシステム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、カテーテルシステムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば、ガイドワイヤ、磁気ベクトルセンサグリッド、位置センサデータ処理装置及び表示装置を備えるスマートガイドワイヤが知られている（例えば特許文献１参照）。磁気ベクトルセンサグリッドは、患者の身体外部に配置された診断機器に設けられている。位置センサデータ処理装置は、磁気ベクトルセンサグリッドで計測したデータを使ってガイドワイヤの先端の位置と方位を計算する。表示装置は、位置センサデータ処理装置で計算した位置と方位の計測値を表示する。
【０００３】
また、スマートガイドワイヤは、ワイヤ先端部に負荷される応力を計測するひずみゲージを備える。また、スマートガイドワイヤは、ワイヤ先端部の接触圧と曲げ応力を計算する応力センサデータ処理装置を備え、接触圧及び曲げ応力の計算値を表示装置に表示する。
【０００４】
また、スマートガイドワイヤは、ハンドル及びトルカーを備える。ハンドルには、ハンドルに負荷されるトルクを計測するトルクセンサが設けられている。トルカーには、トルカーの回転量を計測するトルカー回転量計測装置が設けられている。スマートガイドワイヤは、トルク及び回転量を計算する回転センサデータ処理装置を備え、トルク及び回転量の計算値を表示装置に表示する。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－１２７０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
従来技術では、ハンドルとトルカーの両方にトルクセンサを貼り付けて、ワイヤの送り量及び回転量を計測していた。また、従来技術では、トルクセンサとして歪インピーダンス（ＳＩ）を採用していた。これにより、従来技術では、高周波のパルス電流が必要となり、必然的に部品点数が多くなり、回路構成が複雑になっていた。
【０００７】
本開示は、簡素な構成のひずみゲージを備え、ガイドワイヤの挙動を計測し、計測結果を操作者に報知するカテーテルシステムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示に係るカテーテルシステムは、ガイドワイヤと、ガイドワイヤに連結され、ガイドワイヤを操作する際に、操作者によって握られる棒状のトルカーと、トルカーに設けられ、トルカーのひずみを検出するひずみゲージと、ひずみゲージによる検出結果を報知する報知部と、報知部による動作を制御する制御部と、を備え、制御部は、ひずみゲージによる検出結果が判定閾値を超えるか否かを判定し、検出結果が判定閾値を超える場合に、検出結果が判定閾値を超えない場合と比較して、強調して前記報知部に報知させる。
【発明の効果】
【０００９】
本開示は、簡素な構成のひずみゲージを備え、ガイドワイヤの挙動を計測し、計測結果を操作者に報知するカテーテルシステムを提供することができる。
【図面の簡単な説明】
【００１０】
実施形態に係るカテーテルを示す概略図である。
トルカーを示す断面図である。
トルカーの先端部の拡大断面図である。
トルカーの分解斜視図である。
操作部品の側面図（その１）である。
操作部品の側面図（その２）である。
操作部品の側面図（その３）である。
操作部品の側面図（その４）である。
ひずみゲージを示す平面図である。

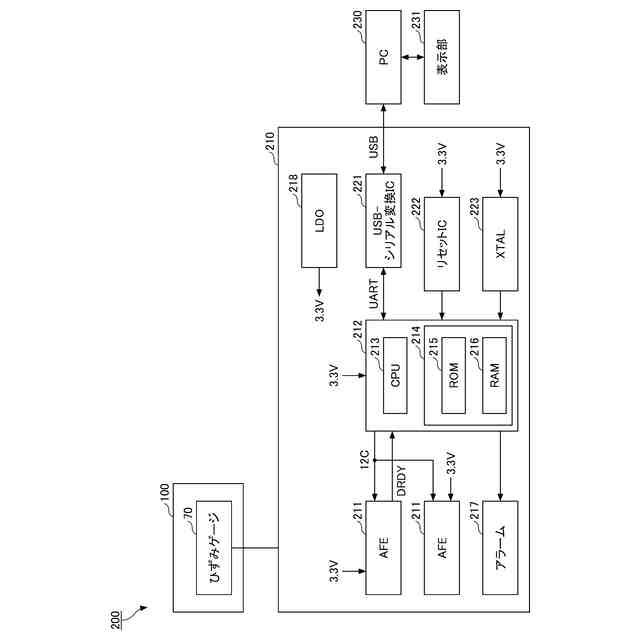

カテーテルシステムのハードウェア構成を示すブロック図である。
カテーテルシステムの機能ブロック図である。
カテーテルシステムにおける表示画像の一例を示す図である。
カテーテルシステムにおける表示画像の一例を示す図である。
カテーテルシステムにおける制御処理の手順（その１）の一例を示すフローチャートである。
カテーテルシステムにおける制御処理の手順（その２）の一例を示すフローチャートである。
図１６（ａ）は、荷重と出力電圧の絶対値との関係を示すグラフであり、図１６（ｂ）は、トルクと出力電圧の絶対値との関係を示すグラフである。
第１実施例に係るホイートストンブリッジ回路の一例を示す図である。
【発明を実施するための形態】
