発明の名称超音波式流量計
出願人東洋計器株式会社
代理人個人,個人
主分類G01F 1/66 20220101AFI20250410BHJP(測定;試験)
要約【課題】計量用流路が凍結し難い超音波式流量計を提供すること

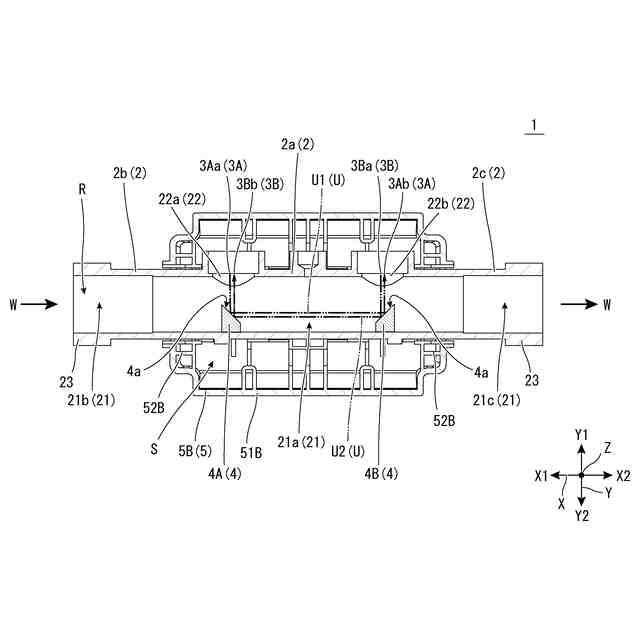

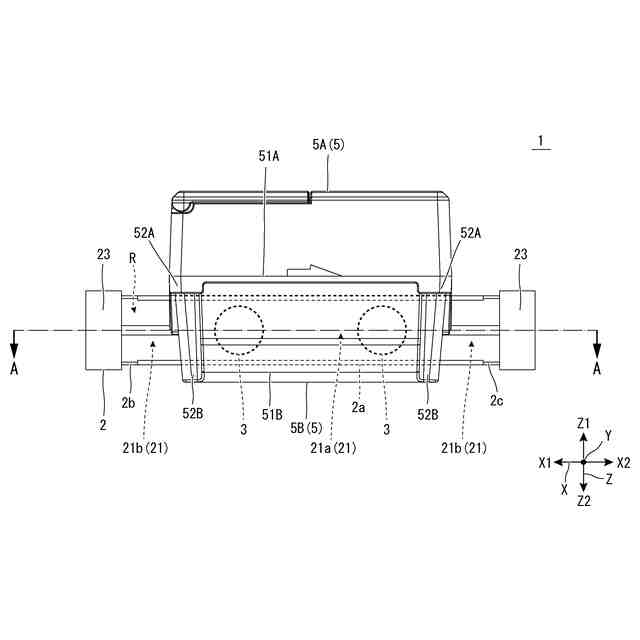

【解決手段】超音波式流量計1は、計量対象の水Wを流すための計量用流路21aを備えた通水パイプ2と、通水パイプ2に取り付けられ、超音波Uの伝搬時間から計量用流路21aを流れる水Wの流量を計測する一組の超音波送受信器3(3A,3B)と、通水パイプ2における計量用流路21aが形成されているパイプ中央部分2aおよび一組の超音波送受信器3(3A,3B)を取り囲む状態に配置した筒状樹脂ケース5と、を備え、パイプ中央部分2aと筒状樹脂ケース5との間に密閉状態の隙間領域Sが形成されている。
【選択図】図3
特許請求の範囲【請求項１】
計量対象の水を流すための計量用流路を備えた通水パイプと、
前記通水パイプに取り付けられ、超音波の伝搬時間から前記計量用流路を流れる水の流量を計測する一組の超音波送受信器と、
前記通水パイプにおける前記計量用流路が形成されているパイプ中央部分および前記一組の超音波送受信器を取り囲む状態に配置した筒状樹脂ケースと、を備え、
前記パイプ中央部分と前記筒状樹脂ケースとの間に密閉状態の隙間領域が形成されていることを特徴とする超音波式流量計。
続きを表示（約 490 文字）【請求項２】
請求項１に記載の超音波式流量計において、
前記通水パイプは、
前記パイプ中央部分の軸線方向の一方の側に形成された上流側パイプ部分と、他方の側に形成された下流側パイプ部分とを備えており、
前記上流側パイプ部分は、前記筒状樹脂ケースの一方の端面から外部に突出しており、内部には、水を外部から前記計量用流路に導く上流側流路が形成されており、
前記下流側パイプ部分は、前記筒状樹脂ケースの他方の端面から外部に突出しており、内部には、前記計量用流路から流れ出る水を外部に排出する下流側流路が形成されている超音波式流量計。
【請求項３】
請求項１に記載の超音波式流量計において、
前記隙間領域に配置した断熱材を備えている超音波式流量計。
【請求項４】
請求項１に記載の超音波式流量計において、
前記隙間領域に配置したシリコン樹脂を備えている超音波式流量計。
【請求項５】
請求項１に記載の超音波式流量計において、
前記隙間領域に配置した発熱体を備えている超音波式流量計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水道水などの水の流量を計量するために用いる超音波式流量計に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
水を計量するための流量計は、例えば水道メータとして構成され、屋外に設置される場合があり、寒冷地では凍結防止の工夫がなされている（例えば特許文献１参照）。
【０００３】
特許文献１には凍結を防止するための保温カバーを備えた水道メータが提案されており、この水道メータは、断熱材である発砲樹脂製の保温カバーにより通水パイプが覆われている。流量計としては、特許文献１に記載されているような羽根車式の他、一組の超音波送受信器を用いて、各超音波送受信器で計測した通水パイプ内を流れる水の中を伝搬する超音波の伝搬時間の差から流量を計量する超音波式流量計も採用されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－２４１５４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
このような超音波式流量計においては、通水パイプ内の流路の内、計量用流路内に超音波を伝搬させて流れる水の流速を求め、計量用流路の断面積を乗じて流量を算出するため、計量用流路内が凍結してしまうと計量用流路の断面積が変わり、計量結果に影響が出てしまうおそれがある。また、超音波式流量計においては、計量用流路内の水が凍結してしまうと計量用流路内または計量用流路近傍の流路に配置されている超音波送受信器や反射体が破損してしまい、流量計としての機能が損なわれるおそれがある。このため、超音波式流量計には、流路、特に、計量用流路が凍結し難い構造が求められている。
【０００６】
本発明の目的は、このような点に鑑みて、計量用流路が凍結し難い超音波式流量計を提供することにある。
【課題を解決するための手段】
【０００７】
本発明に係る超音波式流量計は、計量対象の水を流すための計量用流路を備えた通水パイプと、
通水パイプに取り付けられ、超音波の伝搬時間から計量用流路を流れる水の流量を計測する一組の超音波送受信器と、
通水パイプにおける計量用流路が形成されているパイプ中央部分および一組の超音波送受信器を取り囲む状態に配置した筒状樹脂ケースと、を備え、
パイプ中央部分と筒状樹脂ケースとの間に密閉状態の隙間領域が形成されていることを特徴とする。
【０００８】
計量用流路が形成されているパイプ中央部分と筒状樹脂ケースとの間に密閉状態の隙間領域が形成されていることで、外の冷気が隙間領域で遮断されて計量用流路まで伝わり難い。また、計量用流路と筒状樹脂ケースとの間に密閉状態の隙間領域が形成されていることで、外部の水分は、計量用流路が形成されているパイプ中央部分まで侵入してこない。このため、計量用流路が凍結し難い。
【０００９】
また、この超音波式流量計においては、通水パイプは、
パイプ中央部分の軸線方向の一方の側に形成された上流側パイプ部分と、他方の側に形成された下流側パイプ部分とを備えており、
上流側パイプ部分は、筒状樹脂ケースの一方の端面から外部に突出しており、内部には、水を外部から計量用流路に導く上流側流路が形成されており、
下流側パイプ部分は、筒状樹脂ケースの他方の端面から外部に突出しており、内部には、計量用流路から流れ出る水を外部に排出する下流側流路が形成されていることが、計量したい配管に接続しやすくなる点において好ましい。
【００１０】
また、この超音波式流量計においては、この隙間領域に断熱材、シリコン樹脂、または発熱体を配置することも計量用流路の凍結防止に効果的である。
【発明の効果】
