公開番号2025068285
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178075
出願日2023-10-16
発明の名称粉体捕集装置および繊維構造体製造装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B01D 46/02 20060101AFI20250421BHJP(物理的または化学的方法または装置一般)
要約【課題】より長時間、良好に稼働を継続することができる粉体捕集装置および繊維構造体製造装置を提供すること。
【解決手段】粉体および空気を導入する導入口と、空気を排出する排気口と、粉体を貯留する貯留部とを有する筐体と、筐体内に突出するよう設置され、排気口に接続される開口を有する筒状をなし、粉体を捕捉し空気を通過させるフィルター部材と、筐体に設置され、導入口から導入された粉体を含む空気流の方向を変更し、フィルター部材の外周部回りに旋回流を形成する旋回流形成部と、を備えることを特徴とする粉体捕集装置。
【選択図】図5
特許請求の範囲【請求項１】
粉体および空気を導入する導入口と、空気を排出する排気口と、粉体を貯留する貯留部とを有する筐体と、
前記筐体内に突出するよう設置され、前記排気口に接続される開口を有する筒状をなし、粉体を捕捉し空気を通過させるフィルター部材と、
前記筐体に設置され、前記導入口から導入された粉体を含む空気流の方向を変更し、前記フィルター部材の外周部回りに旋回流を形成する旋回流形成部と、を備えることを特徴とする粉体捕集装置。
続きを表示（約 960 文字）【請求項２】
前記筐体は、対向する第１壁部および第２壁部を有し、
前記導入口は、前記第１壁部に設置され、
前記フィルター部材は、前記第１壁部の平面視において、前記導入口に対してずれた位置に配置され、
前記旋回流形成部は、前記第２壁部に設置されている請求項１に記載の粉体捕集装置。
【請求項３】
前記旋回流形成部は、前記空気流が衝突してその方向を変更する傾斜面を備える少なくとも１つの旋回流形成部材を有する請求項２に記載の粉体捕集装置。
【請求項４】
前記フィルター部材は、前記第１壁部および前記第２壁部の面方向に沿って互いに離間して複数配置され、
前記旋回流形成部材は、前記第１壁部の平面視において各前記フィルター部材に対してずれた位置に、互いに離間して複数配置されている請求項３に記載の粉体捕集装置。
【請求項５】
隣接する２つの前記フィルター部材において、各前記フィルター部材の外周部に形成される前記旋回流は、互いに逆方向である請求項４に記載の粉体捕集装置。
【請求項６】
隣接する前記フィルター部材間に設置され、前記旋回流形成部材により形成された前記旋回流を維持する整流板を有する請求項５に記載の粉体捕集装置。
【請求項７】
前記粉体は、繊維を含む材料の解繊物中より分別された廃粉である請求項１ないし６のいずれか１項に記載の粉体捕集装置。
【請求項８】
繊維を含む材料の解繊物を堆積させて堆積物を生成する堆積部と、
前記堆積物を成形する成形部と、
前記堆積部で生じた粉体を捕集する粉体捕集装置と、を備え、
前記粉体捕集装置は、粉体および空気を導入する導入口と、空気を排出する排気口と、粉体を貯留する貯留部とを有する筐体と、
前記筐体内に突出するよう設置され、前記排気口に接続される開口を有する筒状をなし、粉体を捕捉し空気を通過させるフィルター部材と、
前記筐体に設置され、前記導入口から導入された粉体を含む空気流の方向を変更し、前記フィルター部材の外周部回りに旋回流を形成する旋回流形成部と、を備えることを特徴とする繊維構造体製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粉体捕集装置および繊維構造体製造装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
古紙を粗砕する粗砕部、粗砕部で得られた粗砕片を貯留する貯留部、貯留部から排出された粗砕片を解繊する解繊部、解繊部で得られた解繊物を平面上に堆積させる堆積部、堆積したウェブを加熱、加圧する加熱加圧部、加熱加圧部で得られたシートを所定の形状に裁断する裁断部、得られたシートを回収するシート回収部、および堆積部で生じた廃粉を捕集する捕集装置を備えた繊維構造体製造装置が知られている。
【０００３】
上記捕集装置としては、例えば、特許文献１に記載されているようなものが挙げられる。特許文献１に記載されている捕集装置は、廃粉および空気を導入する導入口、および空気を排出する排気口を有する筐体と、排気口に設けられたフィルターと、を備える。筐体内に導入された廃粉および空気のうち、廃粉はフィルターを通過できずに落下して筐体の底部に集積され、空気はフィルターを通過して排気口より排出される。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－１７５５６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載されている捕集装置では、装置の稼働時間の経過に伴ってフィルター表面への廃粉の付着量が増し、フィルターに目詰まりが生じる。フィルターに目詰まりが生じると、廃粉の捕集作業の継続が困難となるため、捕集装置を一旦停止し、フィルターの清掃または交換といったメンテナンス作業を行うことが必要となるが、このメンテナンス作業の頻度が高いと、廃粉の捕集作業の効率が低下するという問題がある。
【課題を解決するための手段】
【０００６】
本発明の粉体捕集装置は、粉体および空気を導入する導入口と、空気を排出する排気口と、粉体を貯留する貯留部とを有する筐体と、
前記筐体内に突出するよう設置され、前記排気口に接続される開口を有する筒状をなし、粉体を捕捉し空気を通過させるフィルター部材と、
前記筐体に設置され、前記導入口から導入された粉体を含む空気流の方向を変更し、前記フィルター部材の外周部回りに旋回流を形成する旋回流形成部と、を備える。
【０００７】
本発明の繊維構造体製造装置は、繊維を含む材料の解繊物を堆積させて堆積物を生成する堆積部と、
前記堆積物を成形する成形部と、
前記堆積部で生じた粉体を捕集する粉体捕集装置と、を備え、
前記粉体捕集装置は、粉体および空気を導入する導入口と、空気を排出する排気口と、粉体を貯留する貯留部とを有する筐体と、
前記筐体内に突出するよう設置され、前記排気口に接続される開口を有する筒状をなし、粉体を捕捉し空気を通過させるフィルター部材と、
前記筐体に設置され、前記導入口から導入された粉体を含む空気流の方向を変更し、前記フィルター部材の外周部回りに旋回流を形成する旋回流形成部と、を備える。
【図面の簡単な説明】
【０００８】
図１は、本発明の実施形態に係る粉体捕集装置を備える繊維構造体製造装置の概略を示す構成図である。
図２は、図１に示す粉体捕集装置の斜視図である。

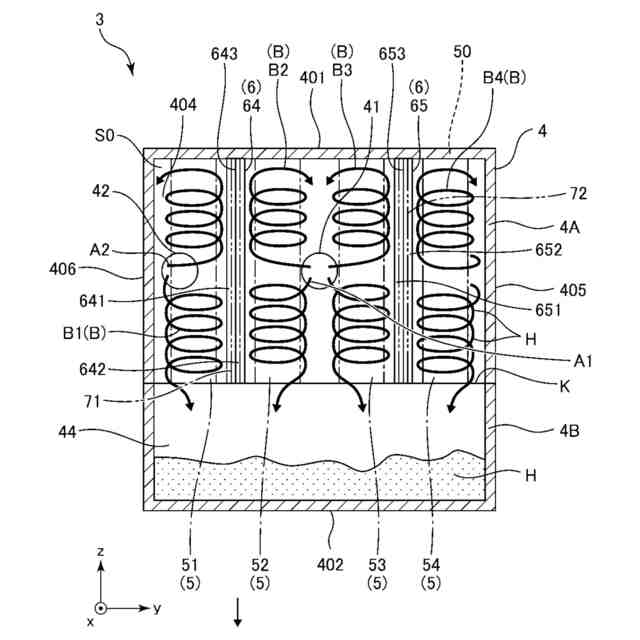

図３は、図２中のＡ－Ａ線断面図である。
図４は、図２中のＢ－Ｂ線断面図である。

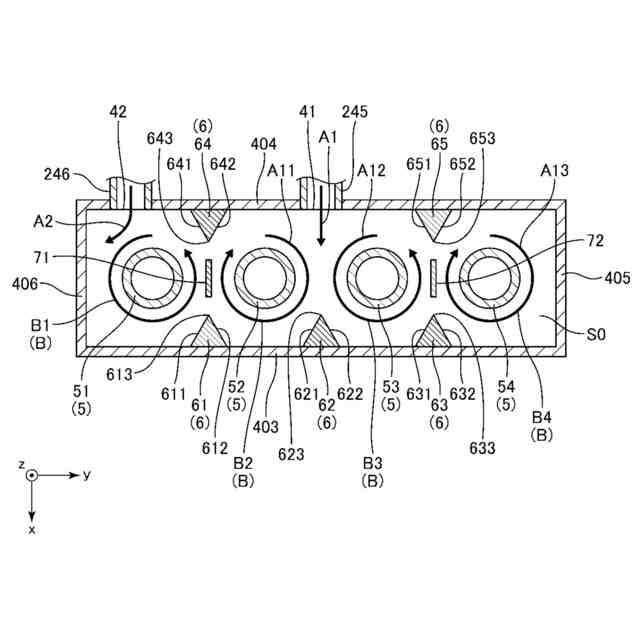

図５は、図２中のＣ－Ｃ線断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の粉体捕集装置および繊維構造体製造装置を添付図面に示す好適な実施形態に基づいて詳細に説明する。
【００１０】
＜実施形態＞
図１は、本発明の実施形態に係る粉体捕集装置を備える繊維構造体製造装置の概略を示す構成図である。図２は、図１に示す粉体捕集装置の斜視図である。図３は、図２中のＡ－Ａ線断面図である。図４は、図２中のＢ－Ｂ線断面図である。図５は、図２中のＣ－Ｃ線断面図である。
（【００１１】以降は省略されています）
