特許ウォッチ

公開番号2025067896
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2024179213
出願日2024-10-11
発明の名称測定システム
出願人アークレイ株式会社
代理人弁理士法人太陽国際特許事務所
主分類G16H 10/40 20180101AFI20250417BHJP(特定の用途分野に特に適合した情報通信技術)
要約【課題】測定装置、端末装置および報知装置を有する測定システムにおいて、測定装置と端末装置との間で測定結果を送受信する際のセキュリティを担保できるようにする。
【解決手段】測定システムは、第1通信方式で通信を行う第1通信部と、第1通信方式とは異なる第2通信方式で通信を行う第2通信部とを有し、ユーザの生体情報の測定結果を取得する測定装置、測定装置の第1通信部と通信する端末通信部を有する端末装置、および第2通信方式により測定装置の第2通信部と通信する報知通信部と、情報を報知する報知部とを有する報知装置を備える。測定装置が報知装置と通信している場合、測定装置と端末装置との間において、測定装置が報知装置と通信していない場合よりも、セキュリティレベルが高い通信を行う。
【選択図】図1
特許請求の範囲【請求項１】
第１通信方式で通信を行う第１通信部と、前記第１通信方式とは異なる第２通信方式で通信を行う第２通信部とを有し、ユーザの生体情報の測定結果を取得する測定装置、
前記測定装置の前記第１通信部と通信する端末通信部を有する端末装置、および
前記第２通信方式により前記測定装置の前記第２通信部と通信する報知通信部と、情報を報知する報知部とを有する報知装置を備え、
前記測定装置が前記報知装置と通信している場合、前記測定装置と前記端末装置との間において、前記測定装置が前記報知装置と通信していない場合よりも、セキュリティレベルが高い通信を行う測定システム。
続きを表示（約 1,000 文字）【請求項２】
前記セキュリティレベルが高い通信は、通信確立のためのパスコードを前記端末装置に入力することにより行われ、
前記測定装置が前記報知装置と通信していない場合に行われる、前記セキュリティレベルが高い通信よりも前記セキュリティレベルが低い通信は、前記パスコードを使用することなく行われる請求項１に記載の測定システム。
【請求項３】
前記パスコードは前記測定装置に固有のコードである請求項２に記載の測定システム。
【請求項４】
前記パスコードは前記測定装置によりランダムに生成される請求項２に記載の測定システム。
【請求項５】
前記測定装置が前記報知装置と通信している場合、前記報知装置は前記報知部により前記パスコードを報知する請求項３または４に記載の測定システム。
【請求項６】
前記報知装置の前記報知部はディスプレイであり、前記報知装置は前記ディスプレイへの表示により前記パスコードを報知する請求項５に記載の測定システム。
【請求項７】
前記報知装置は、前記測定装置から送信される前記測定結果を報知する第１モードと、前記パスコードを報知する第２モードとを切り替え可能であり、前記第１モードに切り替えられている場合に前記測定結果を報知し、前記第２モードに切り替えられている場合に前記パスコードを報知する請求項２に記載の測定システム。
【請求項８】
前記報知装置が前記第１モードに切り替えられている場合、前記測定装置は前記端末装置との通信を停止し、前記報知装置が前記第２モードに切り替えられている場合、前記測定装置は前記端末装置と通信する請求項７に記載の測定システム。
【請求項９】
前記測定装置と前記端末装置との間において、前記セキュリティレベルが高い通信よりも前記セキュリティレベルが低い通信が確立されている場合において、前記測定装置が前記報知装置と通信された場合、前記測定装置と前記端末装置との間において、前記セキュリティレベルが高い通信を行う請求項１または２に記載の測定システム。
【請求項１０】
前記測定装置と前記端末装置との間において前記セキュリティレベルが高い通信が確立され、かつ前記測定装置が前記報知装置と通信している場合、前記端末装置の識別情報を前記報知装置により報知する請求項１または２に記載の測定システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、測定システムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
例えば、血液中の血糖値を測定する測定装置において、小型化することにより携帯性を向上させるために、測定結果を表示するディスプレイを備えていないものが知られている（特許文献１）。特許文献１に記載された測定装置は、スマートフォン等の端末装置と、例えばBluetooth（登録商標）等の無線通信を行うことにより、端末装置に測定結果を表示するようになっている。また、測定装置は有線による通信を行うことも可能であり、特許文献１には、測定装置とコンピュータとをケーブルにより電気的に接続し、コンピュータに測定結果を送信して保存することが記載されている。一方、測定装置と有線接続され、測定値を読み上げることにより測定値を報知する報知装置が提案されている（特許文献２参照）。
【０００３】
一方、上述したように、Bluetooth等の無線通信を行うことにより、測定装置と端末装置との間で通信を確立した後は、測定装置と端末装置とを近づけることにより、使用者は意識することなく自動的に測定装置から端末装置への測定結果を送信して測定結果を端末装置において表示することができる。
【先行技術文献】
【特許文献】
【０００４】
特許５５３５２５１号
特許４７０７２９６号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一方、血糖値等の生体情報の測定結果は個人情報の１つであるため、測定結果を送受信する際には、測定結果が他人に知られないようにセキュリティを担保する必要がある。測定装置と端末装置との間で測定結果を送受信する際にセキュリティを担保するためには、測定装置と端末装置との間のペアリングを正しく行っておく必要がある。
【０００６】
しかしながら、ディスプレイを備えない測定装置と端末装置とをペアリングする場合、ペアリングに必要なパスコードをユーザに知らせることができない。また、パスコードを測定装置に記載しておくことも可能であるが、その場合、他人がパスコードを容易に盗み見ることができてしまう。一方、ペアリングをしないで測定装置と端末装置との間で通信を行うと、測定装置と端末装置とが通信可能な距離にあれば、測定装置は誰の端末装置とでも通信が行うことが可能となってしまうため、測定結果を送受信する際のセキュリティを担保できない。
【０００７】
本開示は上記事情に鑑みなされたものであり、測定装置と端末装置との間で測定結果を送受信する際のセキュリティを担保できるようにすることを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本開示の一態様に係る測定システムは、
第１通信方式で通信を行う第１通信部と、前記第１通信方式とは異なる第２通信方式で通信を行う第２通信部とを有し、ユーザの生体情報の測定結果を取得する測定装置、
前記測定装置の前記第１通信部と通信する端末通信部を有する端末装置、および
前記第２通信方式により前記測定装置の前記第２通信部と通信する報知通信部と、情報を報知する報知部とを有する報知装置を備え、
前記測定装置が前記報知装置と通信している場合、前記測定装置と前記端末装置との間において、前記測定装置が前記報知装置と通信していない場合よりも、セキュリティレベルが高い通信を行う。
【発明の効果】
【０００９】
本開示によれば、測定装置と端末装置との間で測定結果を送受信する際のセキュリティを担保できる。
【図面の簡単な説明】
【００１０】

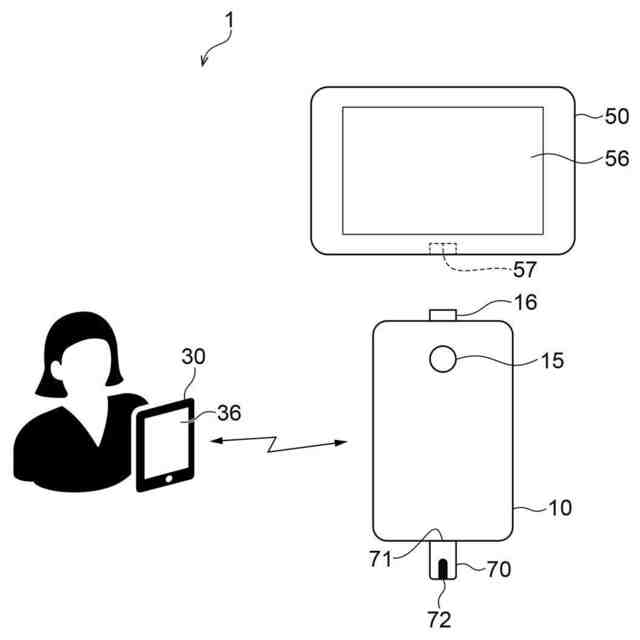

本実施形態に係る測定システムの一例を示す概略図である。

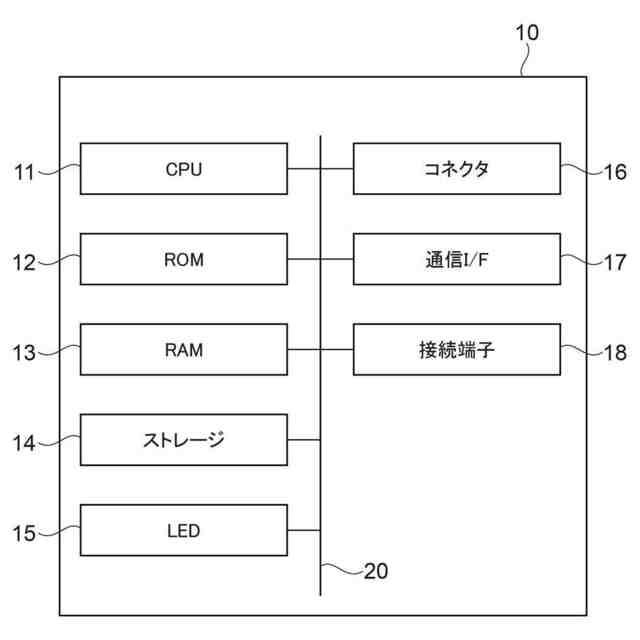

測定装置のハードウェア構成の一例を示すブロック図である。

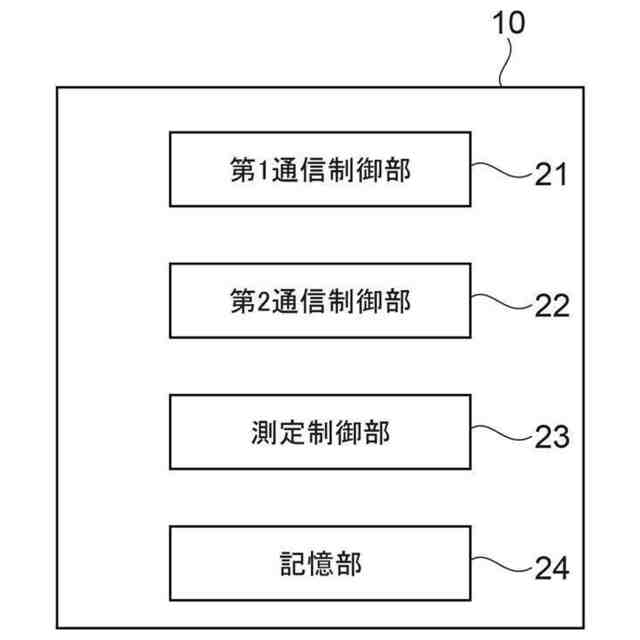

測定装置の機能構成の一例を示すブロック図である。

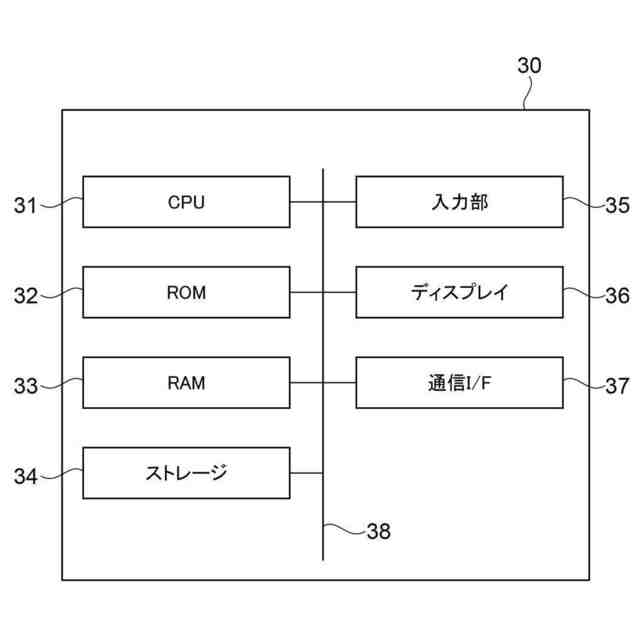

端末装置のハードウェア構成の一例を示すブロック図である。
端末装置の機能構成の一例を示すブロック図である。

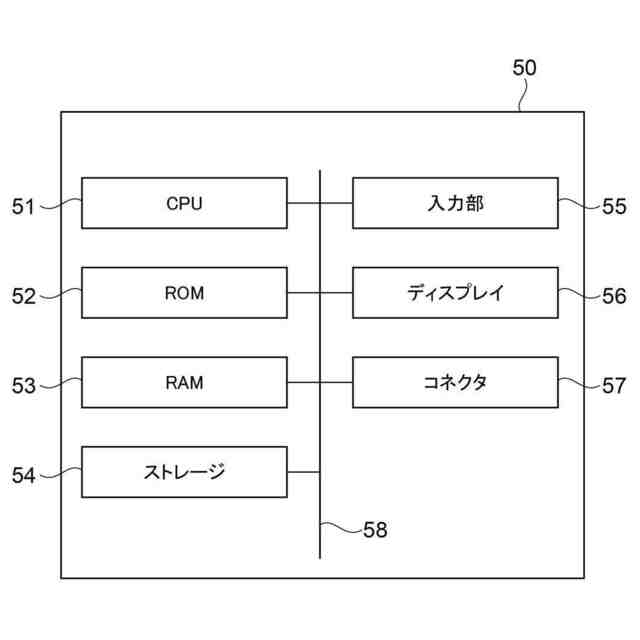

報知装置のハードウェア構成の一例を示すブロック図である。

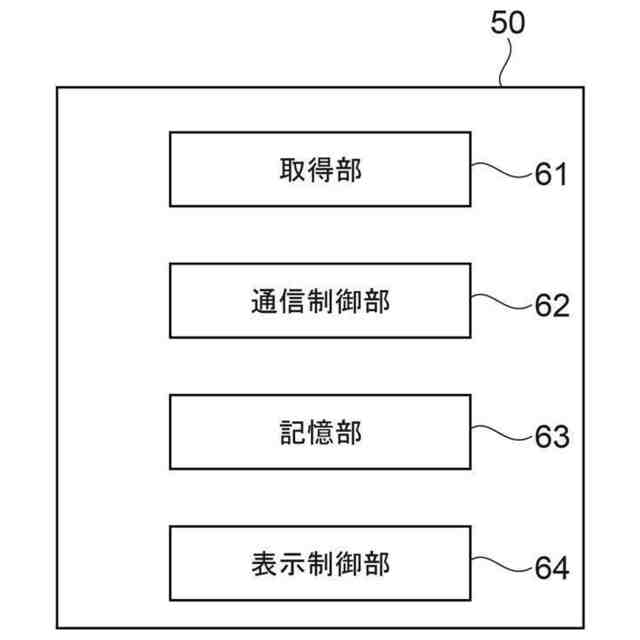

報知装置の機能構成の一例を示すブロック図である。

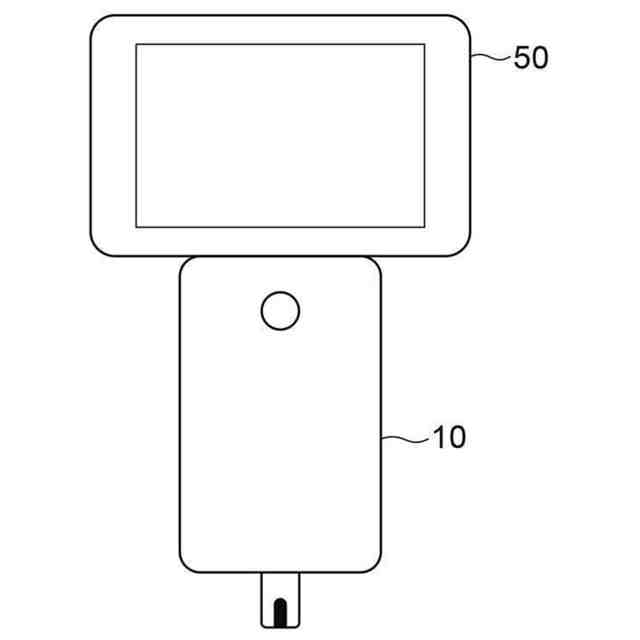

測定装置と報知装置とが接続された状態を示す概略図である。

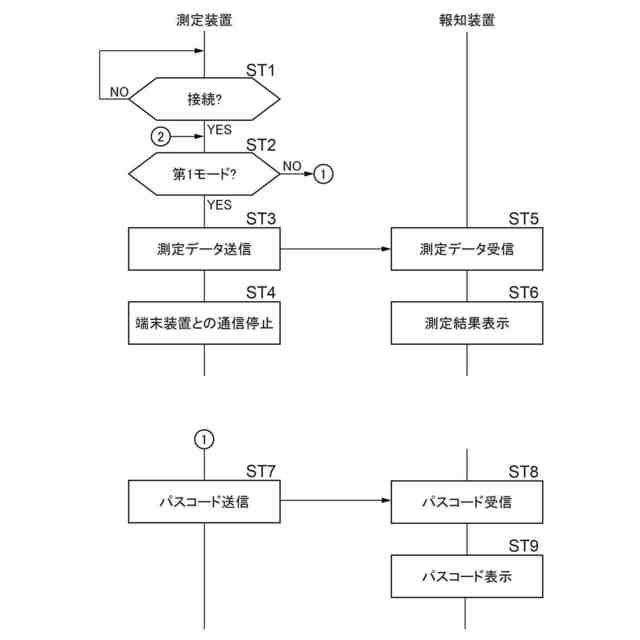

本実施形態に係る測定システムにおいて測定装置と報知装置とが接続された場合に行われる処理の一例を示すシーケンス図である。
本実施形態に係る測定システムにおいて端末装置に測定結果を表示する場合に行われる処理の一例を示すシーケンス図である。
本実施形態に係る測定システムにおいて測定装置と報知装置とが接続された場合に行われる処理の一例を示すシーケンス図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
