公開番号2025067359
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023177295
出願日2023-10-13
発明の名称空調装置
出願人株式会社コロナ
代理人個人,個人,個人,個人,個人
主分類F24F 11/30 20180101AFI20250417BHJP(加熱;レンジ;換気)
要約【課題】より確実に正常に作動させることのできる空調装置を提供すること。
【解決手段】空調装置(10)は、制御部(13)と、この制御部(13)からの電気信号によって冷媒の流れる流路(R1～R6)を切り替える自己保持式の四方弁(40)と、を有している。制御部(13)は、暖房運転時に主電源のオフ操作(ST01)が行われた後に、四方弁(40)を冷房運転時の状態に切り替えて(ST03)から、主電源をオフにする(ST05)。好ましくは、制御部(13)は、四方弁(40)を冷房運転時の状態に切り替えた後、予め設定された所定時間の経過後(ST04)に、主電源をオフにする。
【選択図】図5
特許請求の範囲【請求項１】
制御部と、この制御部からの電気信号によって冷媒の流れる流路を切り替える自己保持式の四方弁と、を有し、
前記制御部は、暖房運転時に主電源のオフ操作が行われた後に、前記四方弁を冷房運転時の状態に切り替えてから、主電源をオフにすることを特徴とする空調装置。
続きを表示（約 190 文字）【請求項２】
前記制御部は、前記四方弁を冷房運転時の状態に切り替えた後、運転モードの切り替えを禁止し、予め設定された所定時間の経過後に、前記主電源をオフにする、請求項１に記載の空調装置。
【請求項３】
前記制御部は、冷房運転中に前記主電源のオフ操作が行われた場合には、前記四方弁の切り替えを行うことなく、前記主電源をオフにする、請求項１に記載の空調装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空調装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
室内の気温等を調整するための空調装置として特許文献１に開示される技術がある。
【０００３】
特許文献１に示されるような、空調装置は、部屋を温める暖房モードと部屋を冷やす冷房モードとを切り替える際に、冷媒の流路を切り替えるための四方弁を有している。この四方弁には、運転モードの切り換え時のみ通電し、通常時には通電しない自己保持型電磁弁が用いられている。
【０００４】
自己保持型電磁弁は、モードの切り換え時にのみ通電を行えば良いため、電力の使用量を抑制することができる点において好ましい。
【先行技術文献】
【特許文献】
【０００５】
実開昭６２－５５０３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、空調装置は、冬の期間に暖房として用いられ続けた後、夏の期間に冷房として用いられ続ける。そして、一部の空調装置は、冬から夏の間、及び夏から冬の間に長期間使用されない。このため、自己保持型の四方弁は、一度１つの運転モードの位置に保持されると、長期間その位置に保持され続けることがある。このような四方弁は、長期間１つの位置に保持されることにより、一部の部品が固着等する虞がある。仮に部品の固着等が起こると、運転モードを切り換えるために他の位置に変位させようとした場合に、うまく変位しないこととなる。四方弁が切り替えられないと、運転モードも切り替わらず、空調装置は正常に作動しない。
【０００７】
本発明は、より確実に正常に作動させることのできる空調装置の提供を課題とする。
【課題を解決するための手段】
【０００８】
本開示によれば、制御部と、この制御部からの電気信号によって冷媒の流れる流路を切り替える自己保持式の四方弁と、を有し、
前記制御部は、暖房運転時に主電源のオフ操作が行われた後に、前記四方弁を冷房運転時の状態に切り替えてから、主電源をオフにすることを特徴とする空調装置が提供される。
【発明の効果】
【０００９】
本開示によれば、より確実に正常に作動させることのできる空調装置を提供することができる。
【図面の簡単な説明】
【００１０】

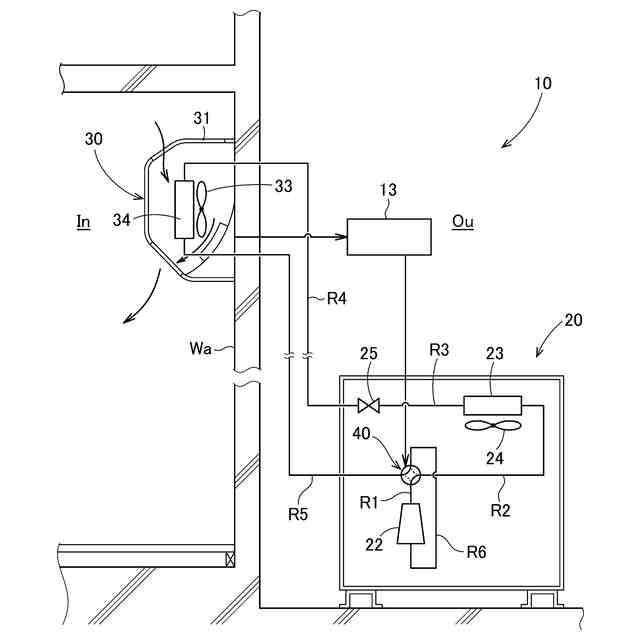

実施例による空調装置を模式的に示した図である。
図２Ａは、冷房モードにおける空調装置の作用を説明する図、図２Ｂは、暖房モードにおける空調装置の作用を説明する図である。

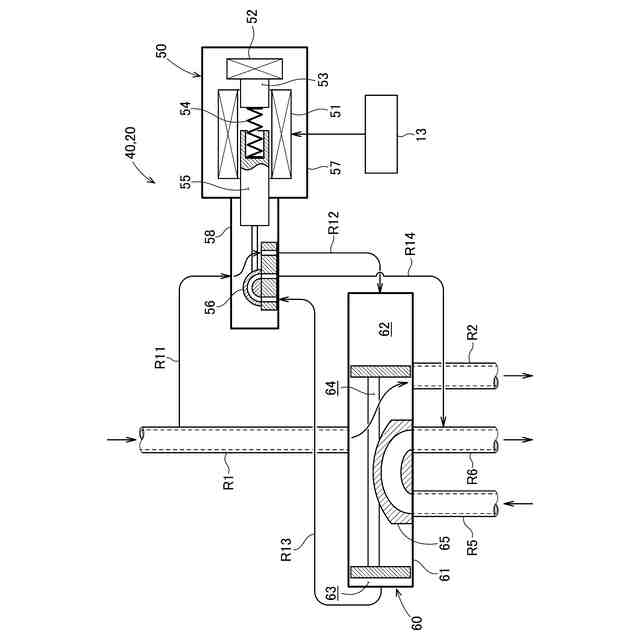

図１に示され四方弁を模式的に示した図である。

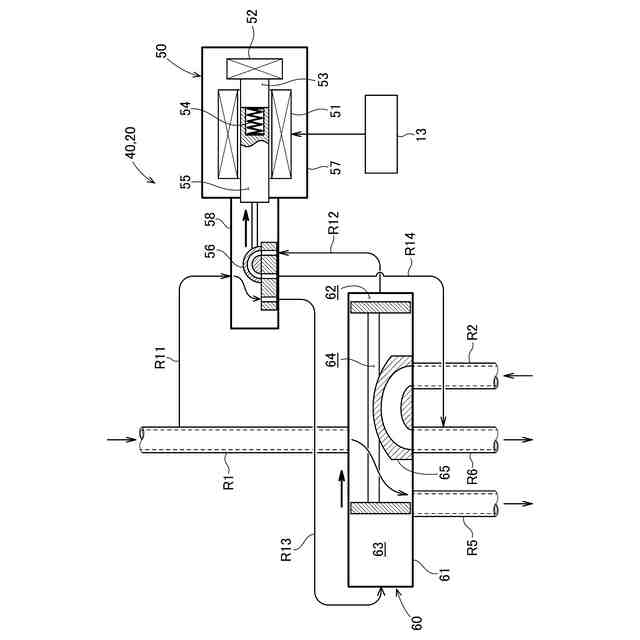

図３に示した状態から暖房モードに四方弁が切り替わる際の作用について説明する図である。

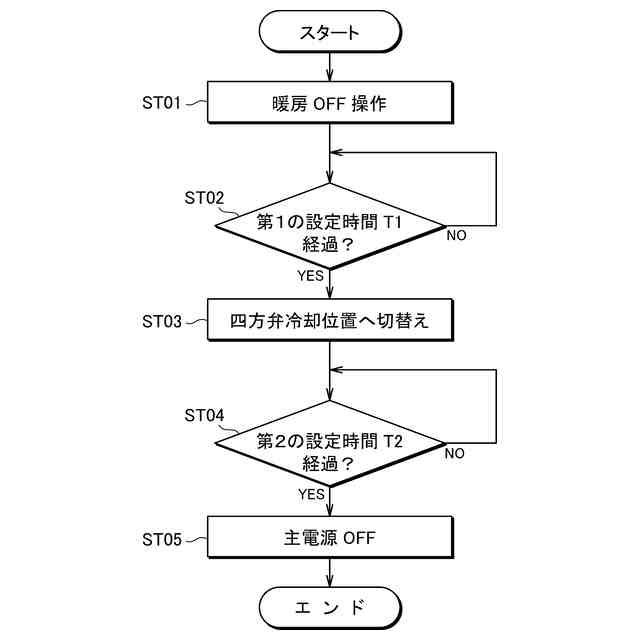

図１に示した空調装置において、暖房モード中に使用者が電源のＯＦＦ操作を行ってから主電源が切られるまでを説明するフロー図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
