公開番号2025067112
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023176824
出願日2023-10-12
発明の名称電池パック、マイカ板及びマイカ板の製造方法
出願人イビデン株式会社
代理人弁理士法人WisePlus
主分類H01M 50/204 20210101AFI20250417BHJP(基本的電気素子)
要約【課題】破損しにくく、かつ、軽量なマイカ板を備える電池パックを提供する。

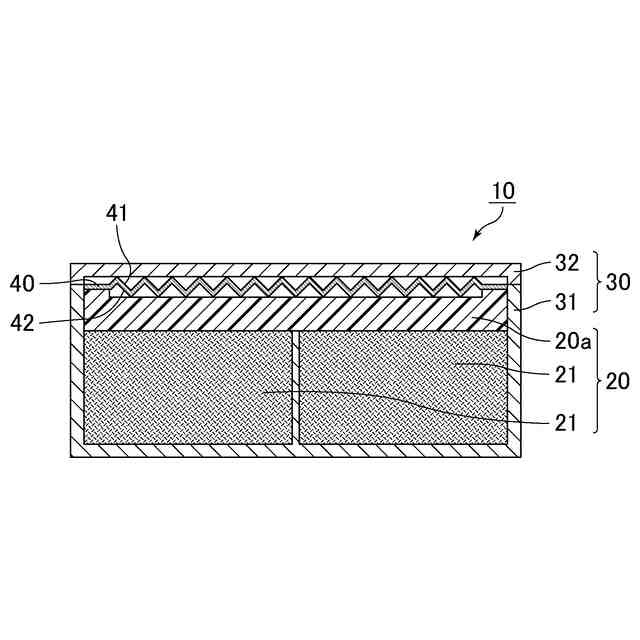

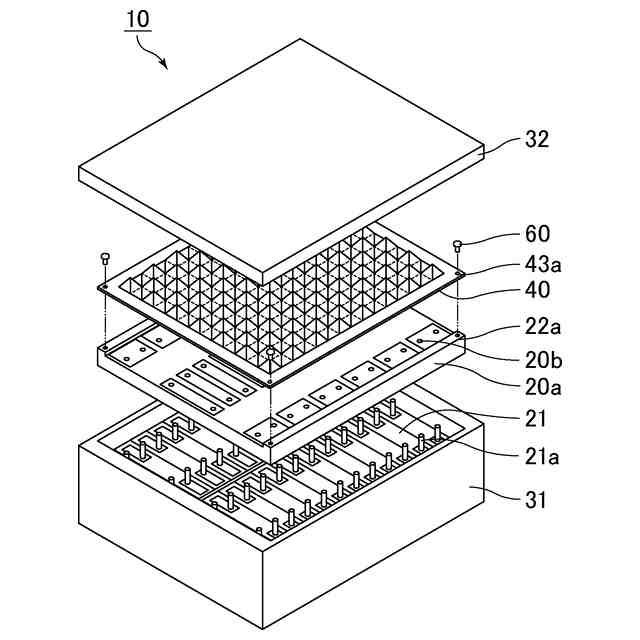

【解決手段】複数の電池セルを有するモジュールと、上記モジュールを収容するケースと、上記モジュールと上記ケースとの間に配置され、第1主面及び上記第1主面に対向する第2主面を有するマイカ板と、を備える電池パックであって、上記マイカ板の上記第1主面側には、第1凸部が形成されていることを特徴とする電池パック。
【選択図】図2B

特許請求の範囲【請求項１】
複数の電池セルを有するモジュールと、前記モジュールを収容するケースと、前記モジュールと前記ケースとの間に配置され、第１主面及び前記第１主面に対向する第２主面を有するマイカ板と、を備える電池パックであって、
前記マイカ板の前記第１主面側には、第１凸部が形成されていることを特徴とする電池パック。
続きを表示（約 660 文字）【請求項２】
前記第１凸部は、前記マイカ板が前記第２主面側から前記第１主面側に凹むことで形成されている請求項１に記載の電池パック。
【請求項３】
前記第１凸部は、錐体状である請求項１又は２に記載の電池パック。
【請求項４】
前記マイカ板の前記第２主面側には、第２凸部が形成されている請求項１に記載の電池パック。
【請求項５】
前記第２凸部は、前記マイカ板が前記第１主面側から前記第２主面側に凹むことで形成されている請求項４に記載の電池パック。
【請求項６】
前記第２凸部は、錐体状である請求項４又は５に記載の電池パック。
【請求項７】
前記第１凸部は錐体状であり、かつ、前記第２凸部は錐体状であり、

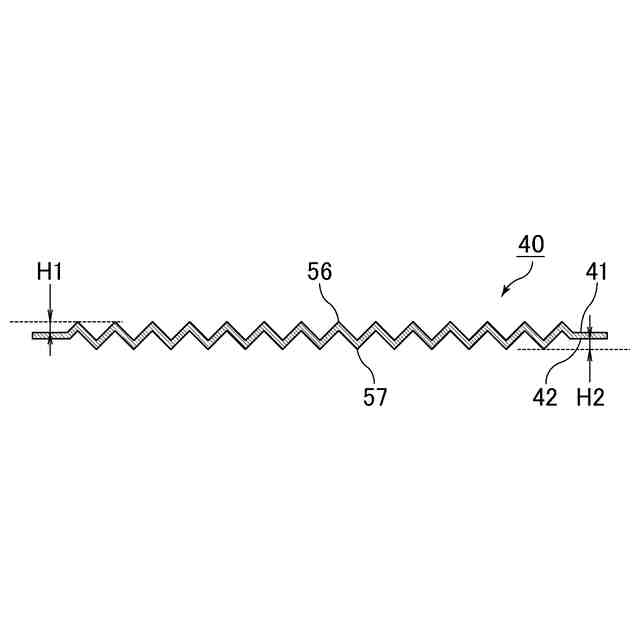

前記マイカ板を平面視した際に、前記第１凸部及び前記第２凸部が、直線上に、かつ、交互に配置されている請求項４に記載の電池パック。
【請求項８】

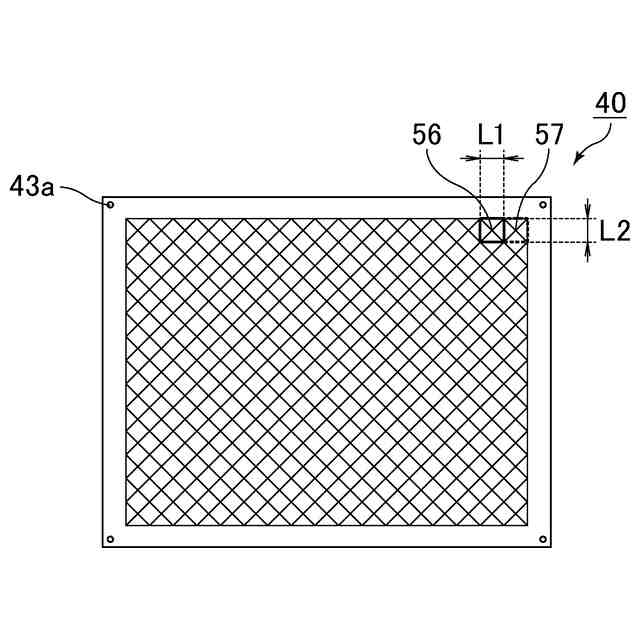

前記第１凸部の頂点及び前記第２凸部の頂点が、正方格子の頂点に位置するように、かつ、交互に配置されている請求項４に記載の電池パック。
【請求項９】
前記第１凸部は四角錐状であり、
前記第２凸部は四角錐状である請求項７に記載の電池パック。
【請求項１０】
四角錐状の前記第１凸部を構成する面は曲面であり、
四角錐状の前記第２凸部を構成する面は曲面である請求項９に記載の電池パック。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電池パック、マイカ板及びマイカ板の製造方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
複数の電池セルを有するモジュールがケースに収容された電池パックでは、熱暴走時にガスや火炎が発生することがある。このようなガスや火炎は周囲に広がり、さらなる熱暴走を誘発する可能性がある。
【０００３】
このような熱暴走時のガスや火炎が広がることを防ぐために、特許文献１には、モジュールの表面に雲母（マイカ）板を配置した電池パックが開示されている。
すなわち、特許文献１には、電池モジュール及び断熱用の雲母板を含み、前記雲母板は接続部材によって取り外し可能に電池モジュールに固定され、前記雲母板が複数の前記電池モジュールを被覆し；前記接続部材は上下２つの部分に分けられ、前記接続部材の上部分は雲母板を電池モジュールに固定し、前記接続部材の下部は電池モジュールを貫通して電池モジュールを下部筐体に固定し；前記雲母板と電池モジュールとの間に雲母板を支持するための支持部材が設置され、前記支持部材は接続部材の上部に固定され；前記雲母板とホルダとの間にホルダと雲母板の摩擦除去を防止する耐摩耗材料が設置され、前記耐摩耗材料は雲母板に貼り付けられ且つホルダを完全に被覆する電池パックが開示されている。
【先行技術文献】
【特許文献】
【０００４】
中国実用新案第２１８３３４０１１号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来から、電池パックを扱いやすくするために、電池パックの軽量化の要望がある。
特許文献１のように電池パックにマイカ板を配置すると、電池パックの重量の増大に繋がるという問題がある。
【０００６】
特許文献１のような電池パックを軽量化する方法として、マイカ板を薄肉化する方法が考えられる。ただ、マイカ板を薄肉化すると、マイカ板の強度が低下し、破損しやすくなるという問題が生じる。
特に近年、電池パックは、車両等の常に振動を受ける環境において使用されることが多くなっている。このような振動とマイカ板の固有振動数が一致すると、共振が生じ、マイカ板により大きな応力がかかるので、マイカ板がより破損しやすいという問題がある。
【０００７】
本発明は、上記問題を解決するためになされたものであり、本発明の目的は、破損しにくく、かつ、軽量なマイカ板を備える電池パックを提供することである。
【課題を解決するための手段】
【０００８】
すなわち、本発明の電池パックは、複数の電池セルを有するモジュールと、上記モジュールを収容するケースと、上記モジュールと上記ケースとの間に配置され、第１主面及び上記第１主面に対向する第２主面を有するマイカ板と、を備える電池パックであって、上記マイカ板の上記第１主面側には、第１凸部が形成されていることを特徴とする。
【０００９】
マイカ板の固有振動数は、マイカ板の長さ、ヤング率、密度、断面積そして断面二次モーメントに影響される。例えば、断面二次モーメントを高くすると、固有振動数が高くなる。
マイカ板の固有振動数が、周囲の環境の振動よりも高ければ、共振が発生せず、マイカ板に応力が生じにくくなる。
本発明の電池パックでは、マイカ板の第１主面側に第１凸部が設けられている。このような形状のマイカ板は、同じ重量の平板状のマイカ板よりも断面二次モーメントが高くなる。すなわち、本発明の電池パックのマイカ板は、重量当たりの断面二次モーメントが高くなる。
そのため、本発明の電池パックを振動が生じる環境に配置しても、マイカ板の固有振動数が、周囲の環境の振動よりも高くなりやすい。
そのため、本発明の電池パックでは、マイカ板を薄くしたとしても。マイカ板が破損しにくくなる。
【００１０】
本発明の電池パックでは、上記第１凸部は、上記マイカ板が上記第２主面側から上記第１主面側に凹むことで形成されていることが好ましい。
このように第１凸部を形成すると、マイカ板の重量当たりの断面二次モーメントをより高くすることができ、マイカ板が破損しにくくなる。
（【００１１】以降は省略されています）
