発明の名称積層セラミック電子部品
出願人太陽誘電株式会社
代理人個人
主分類H01G 4/30 20060101AFI20250417BHJP(基本的電気素子)
要約【課題】容量部の構造欠陥を抑制することができる積層セラミック電子部品を提供する。
【解決手段】積層セラミック電子部品は、複数の内部電極層および複数の誘電体層が積層された積層構造と、前記複数の内部電極層のうち最外層の内部電極層よりも外側に設けられた1対のカバー層と、を備え、前記1対のカバー層は、セラミックを主成分とし、前記1対のカバー層のうち少なくとも1層のカバー層は、前記積層構造における積層方向において、前記複数の誘電体層のうち少なくとも1層の誘電体層における平均グレイン数よりも少ない平均グレイン数を有する。

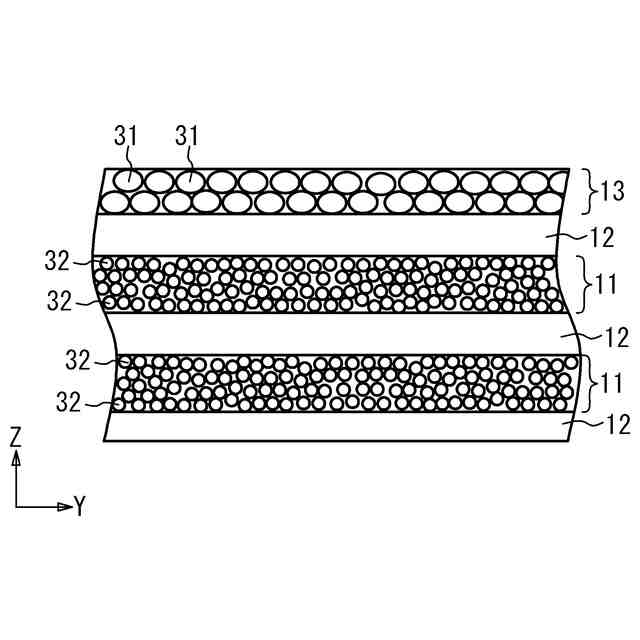

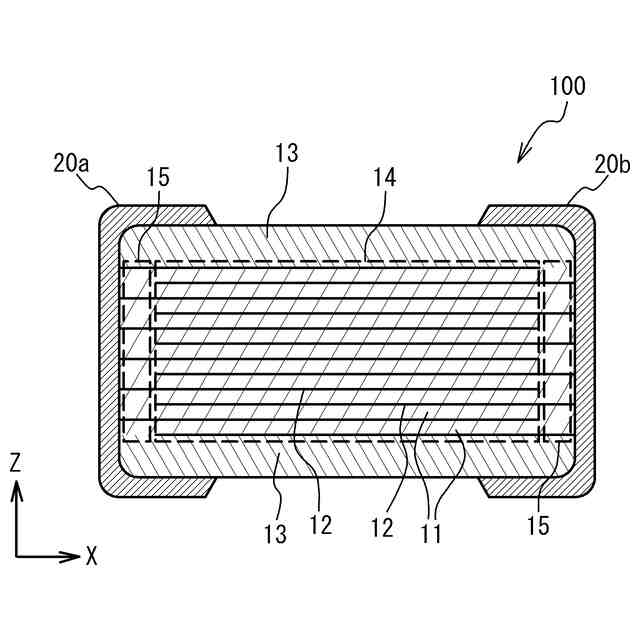

【選択図】図5

特許請求の範囲【請求項１】
複数の内部電極層および複数の誘電体層が積層された積層構造と、
前記複数の内部電極層のうち最外層の内部電極層よりも外側に設けられた１対のカバー層と、を備え、
前記１対のカバー層は、セラミックを主成分とし、
前記１対のカバー層のうち少なくとも１層のカバー層は、前記積層構造における積層方向において、前記複数の誘電体層のうち少なくとも１層の誘電体層における平均グレイン数よりも少ない平均グレイン数を有する、積層セラミック電子部品。
続きを表示（約 580 文字）【請求項２】
前記少なくとも１層のカバー層における前記積層方向の平均グレイン数は、１００個以下である、請求項１に記載の積層セラミック電子部品。
【請求項３】
前記積層方向において、前記少なくとも１層の誘電体層における前記平均グレイン数は、１個以上である、請求項１に記載の積層セラミック電子部品。
【請求項４】
前記少なくとも１層のカバー層における前記積層方向の平均グレイン数は、前記少なくとも１層の誘電体層における前記積層方向の平均グレイン数の１倍未満である、請求項１に記載の積層セラミック電子部品。
【請求項５】
前記少なくとも１層のカバー層における平均グレイン径は、前記少なくとも１層の誘電体層における平均グレイン径よりも大きい、請求項１に記載の積層セラミック電子部品。
【請求項６】
前記少なくとも１層のカバー層における平均グレイン径は、０．０１μｍ以上である、請求項１に記載の積層セラミック電子部品。
【請求項７】
前記少なくとも１層のカバー層は、前記少なくとも１層の誘電体層よりも薄い、請求項１に記載の積層セラミック電子部品。
【請求項８】
前記少なくとも１層のカバー層の厚さは、１００μｍ以下である、請求項１に記載の積層セラミック電子部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層セラミック電子部品に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
携帯電話を代表とする高周波通信用システムなどにおいて、積層セラミックコンデンサ（ＭＬＣＣ：Multi-Layer ceramic capacitor）などの積層セラミック電子部品が用いられている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１３７２９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
外部から何らかの衝撃が加わった場合に、誘電体層に衝撃が伝わり、積層セラミック電子部品の容量部に構造欠陥が生じるおそれがある。
【０００５】
本発明は、上記課題に鑑みなされたものであり、容量部の構造欠陥を抑制することができる積層セラミック電子部品を提供することを目的とする。
【課題を解決するための手段】
【０００６】

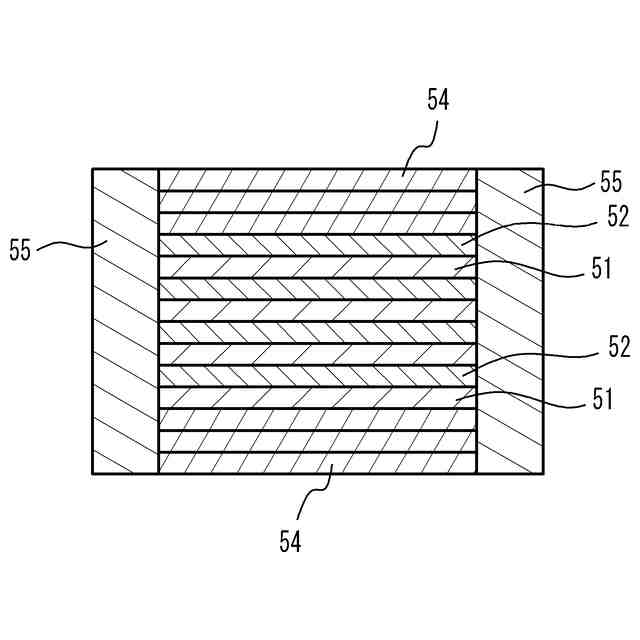

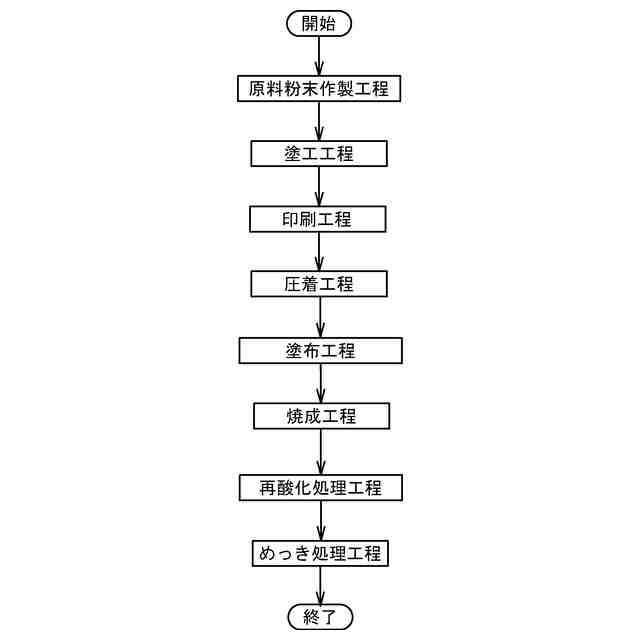

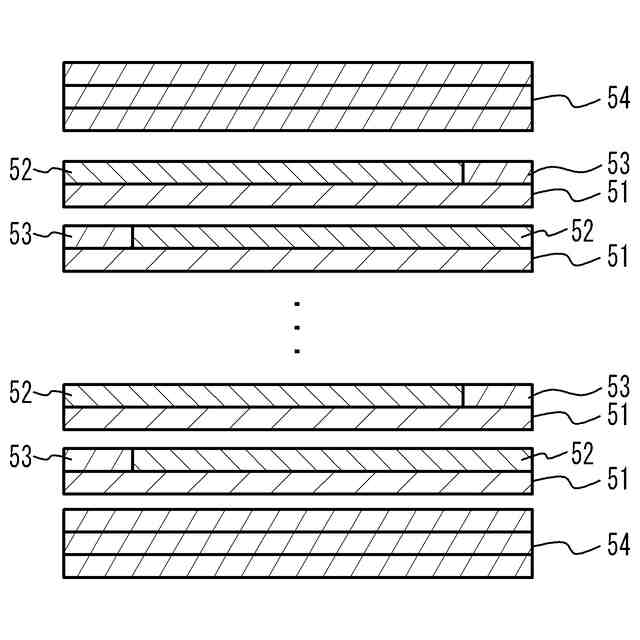

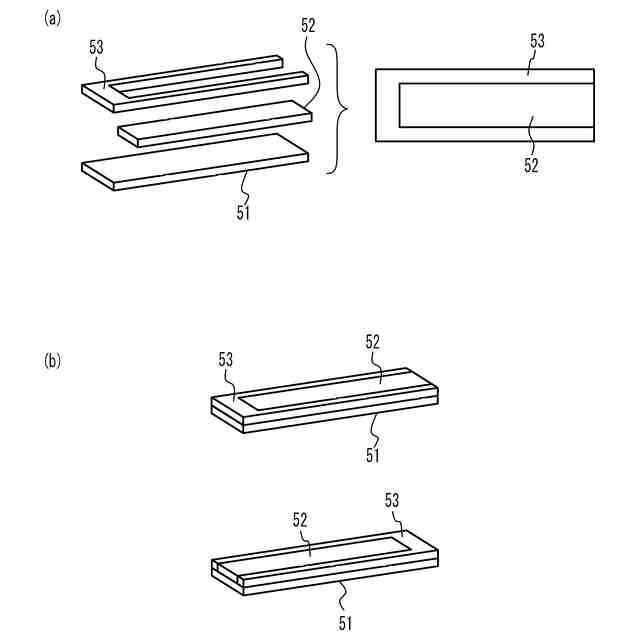

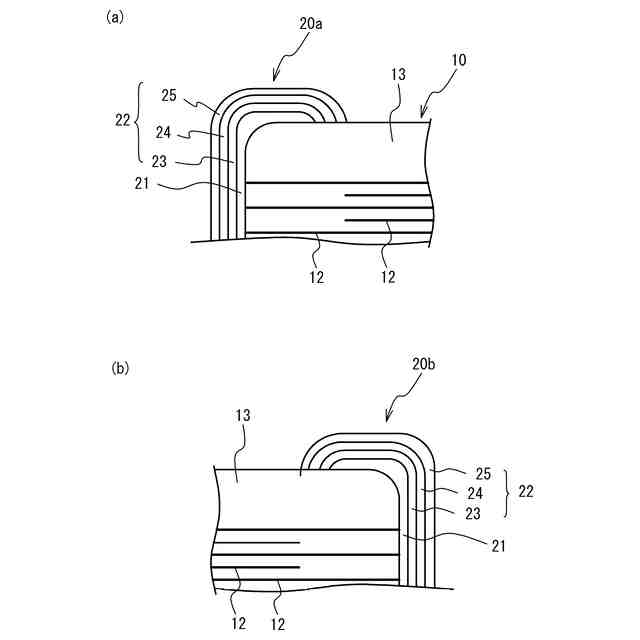

本発明に係る積層セラミック電子部品は、複数の内部電極層および複数の誘電体層が積層された積層構造と、前記複数の内部電極層のうち最外層の内部電極層よりも外側に設けられた１対のカバー層と、を備え、前記１対のカバー層は、セラミックを主成分とし、前記１対のカバー層のうち少なくとも１層のカバー層は、前記積層構造における積層方向において、前記複数の誘電体層のうち少なくとも１層の誘電体層における平均グレイン数よりも少ない平均グレイン数を有する。
【０００７】
上記積層セラミック電子部品において、前記少なくとも１層のカバー層における前記積層方向の平均グレイン数は、１００個以下であってもよい。
【０００８】
上記積層セラミック電子部品の前記積層方向において、前記少なくとも１層の誘電体層における前記平均グレイン数は、１個以上であってもよい。
【０００９】
上記積層セラミック電子部品において、前記少なくとも１層のカバー層における前記積層方向の平均グレイン数は、前記少なくとも１層の誘電体層における前記積層方向の平均グレイン数の１倍未満であってもよい。
【００１０】
上記積層セラミック電子部品において、前記少なくとも１層のカバー層における平均グレイン径は、前記少なくとも１層の誘電体層における平均グレイン径よりも大きくてもよい。
（【００１１】以降は省略されています）
