公開番号2025066941
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023176540
出願日2023-10-12
発明の名称フィルタ装置およびそれを備えたアンテナモジュール、ならびに通信装置
出願人株式会社村田製作所
代理人弁理士法人深見特許事務所
主分類H01P 1/203 20060101AFI20250417BHJP(基本的電気素子)
要約【課題】バンドストップフィルタのフィルタ特性を向上させるフィルタ装置及びそれを備えたアンテナモジュール並びに通信装置を提供する。

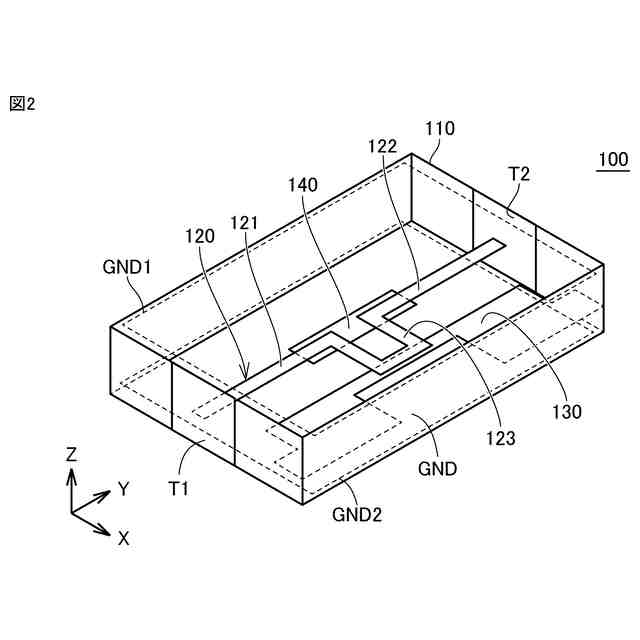

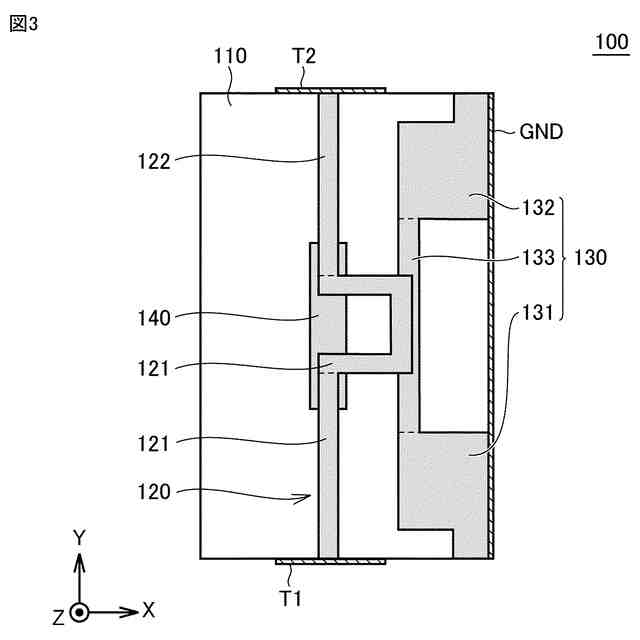

【解決手段】フィルタ装置100は、複数の誘電体層を含む積層体110と、入力端子T1及び出力端子T2と、平板形状の接地電極GND1と、伝送線路120と、共振器130、140と、を備える。伝送線路は、積層体内において接地電極に対向して配置され、入力端子と出力端子との間に接続され、共振器は、接地電極に対向して配置され、伝送線路と電磁界結合し、共振器は、接地電極に対向して配置され、両端が開放されている。また、伝送線路は、第1部分121及び第2部分122並びに第1部分及び第2部分から突出する第3部分123を有し、共振器は、第1部分及び第2部分よりも第3部分に近接して配置され、共振器は、第1部分及び第2部分に沿って配置されている。
【選択図】図2
特許請求の範囲【請求項１】
複数の誘電体層を含む積層体と、
前記積層体の外表面に配置された入力端子および出力端子と、
前記積層体に配置された平板形状の接地電極と、
前記積層体内において前記接地電極に対向して配置され、前記入力端子と前記出力端子との間に接続された伝送線路と、
前記積層体内において前記接地電極に対向して配置され、前記伝送線路と電磁界結合する第１共振器と、
前記積層体内において前記接地電極に対向して配置され、両端が開放された第２共振器とを備え、
前記伝送線路は、
前記入力端子に接続された第１部分と、
前記出力端子に接続された第２部分と、
前記第１部分と前記第２部分とを接続するとともに、前記第１部分および前記第２部分から突出した第３部分とを含み、
前記第１共振器は、前記第１部分および前記第２部分よりも前記第３部分に近接して配置されており、
前記第２共振器は、前記第１部分および前記第２部分に沿って配置されている、フィルタ装置。
続きを表示（約 890 文字）【請求項２】
前記第１共振器は、第１端部および第２端部が前記接地電極に接続された平板電極であり、
前記第１共振器は、前記第１端部から前記第２端部に至る経路の中央部において前記第３部分と結合している、請求項１に記載のフィルタ装置。
【請求項３】
前記積層体を積層方向から平面視した場合に、前記第１共振器と前記第３部分とが部分的に重なっている、請求項２に記載のフィルタ装置。
【請求項４】
前記中央部と前記第３部分との距離は、前記第１端部から前記第２端部に至る経路長の１／２より短い、請求項２または請求項３に記載のフィルタ装置。
【請求項５】
前記第１共振器は、第３端部が前記接地電極に接続されるとともに、第４端部が開放された平板電極であり、
前記第１共振器は、前記第４端部において前記第３部分と結合している、請求項１に記載のフィルタ装置。
【請求項６】
前記積層体を積層方向から平面視した場合に、前記第４端部と前記第３部分とが部分的に重なっている、請求項５に記載のフィルタ装置。
【請求項７】
前記第４端部と前記第３部分との距離は、前記第３端部から前記第４端部に至る経路長より短い、請求項５または請求項６に記載のフィルタ装置。
【請求項８】
前記第１共振器は、屈曲部分を有する、請求項１に記載のフィルタ装置。
【請求項９】

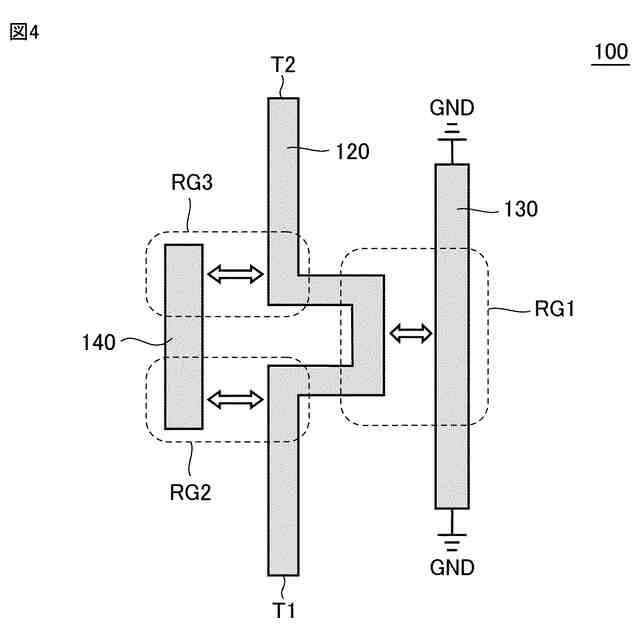

前記第２共振器の一方端は、前記伝送線路における前記第１部分から前記第３部分への第１屈曲部と結合し、
前記第２共振器の他方端は、前記伝送線路における前記第２部分から前記第３部分への第２屈曲部と結合している、請求項１に記載のフィルタ装置。
【請求項１０】
前記積層体を積層方向から平面視した場合に、
前記第２共振器の一方端と前記第１屈曲部とが重なっており、
前記第２共振器の他方端と前記第２屈曲部とが重なっている、請求項９に記載のフィルタ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

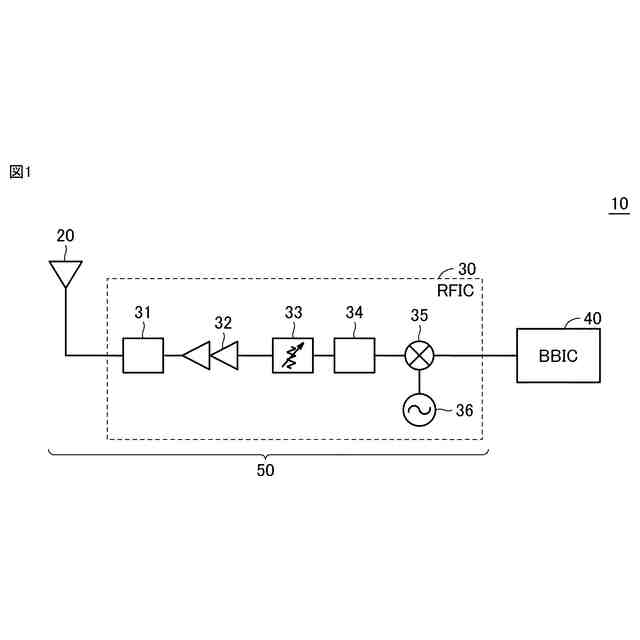

本開示は、フィルタ装置およびそれを備えたアンテナモジュール、ならびに通信装置に関し、より特定的には、バンドストップフィルタの特性を向上させるための技術に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許第６６１２８０３号公報（特許文献１）には、直線状の伝送線路に沿って両端開放型共振器が配置されたフィルタ装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６６１２８０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許第６６１２８０３号公報（特許文献１）に開示されたフィルタ装置は、伝送線路を伝播する高周波信号における特定の周波数帯域の信号を阻止するためのバンドストップフィルタとして機能し得る。
【０００５】
近年では、互いに異なる周波数帯域を用いた複数の通信規格に基づいて通信が行なわれている。対象となる周波数帯域の増加に伴って、異なる周波数帯域が近接する場合がある。通信装置においては、送信側あるいは受信側の回路に遮断特性の急峻なフィルタを搭載することで、周波数帯域（通過帯域）の近傍の周波数帯域（非通過帯域）の不要波を適切に除去することができ、通信品質の向上につながる。
【０００６】
また、近年では、従来よりさらに高い周波数帯域の信号を用いる第６世代移動通信システム（６Ｇ）の開発が進められている。使用する周波数帯域が高くなると、従来から使用されていた低い周波数帯域の信号の高調波の影響が生じやすくなる。そのため、次世代の通信システムにおいては、従来の周波数帯域の信号に起因するスプリアスを適切に除去することが必要となる。
【０００７】
したがって、このような不要波を除去するために、特定の周波数帯域の信号を阻止するためのバンドストップフィルタの特性向上が望まれている。
【０００８】
本開示は、このような課題を解決するためになされたものであって、その目的は、バンドストップフィルタのフィルタ特性を向上させることである。
【課題を解決するための手段】
【０００９】
本開示に係るフィルタ装置は、複数の誘電体層を含む積層体と、入力端子および出力端子と、平板形状の接地電極と、伝送線路と、第１共振器と、第２共振器とを備える。入力端子および出力端子は、積層体の外表面に配置されている。伝送線路は、積層体内において接地電極に対向して配置され、入力端子と出力端子との間に接続されている。第１共振器は、積層体内において接地電極に対向して配置され、伝送線路と電磁界結合する。第２共振器は、積層体内において接地電極に対向して配置され、両端が開放されている。伝送線路は、入力端子に接続された第１部分と、出力端子に接続された第２部分と、第３部分とを含む。第３部分は、第１部分と第２部分とを接続するとともに、第１部分および第２部分から突出している。第１共振器は、第１部分および第２部分よりも第３部分に近接して配置されている。第２共振器は、第１部分および第２部分に沿って配置されている。
【発明の効果】
【００１０】
本開示のフィルタ装置においては、高周波信号を伝達するための伝送線路を屈曲させた部分（第３部分）が、伝送線路の他の部分（第１部分，第２部分）よりも、共振器に近接して配置されている。伝送線路を屈曲させると、当該屈曲部分における電流分布が変化するため、電磁界放射が生じやすくなる。そのため、伝送線路の屈曲部分において共振器と伝送線路とを結合させることによって、共振器と伝送線路との間の電磁界結合の強度をアップすることができる。したがって、バンドストップフィルタのフィルタ特性を向上させることができる。

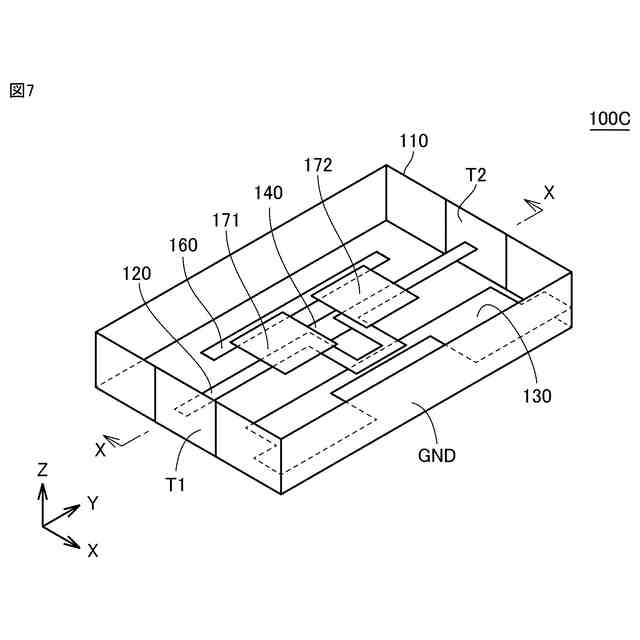

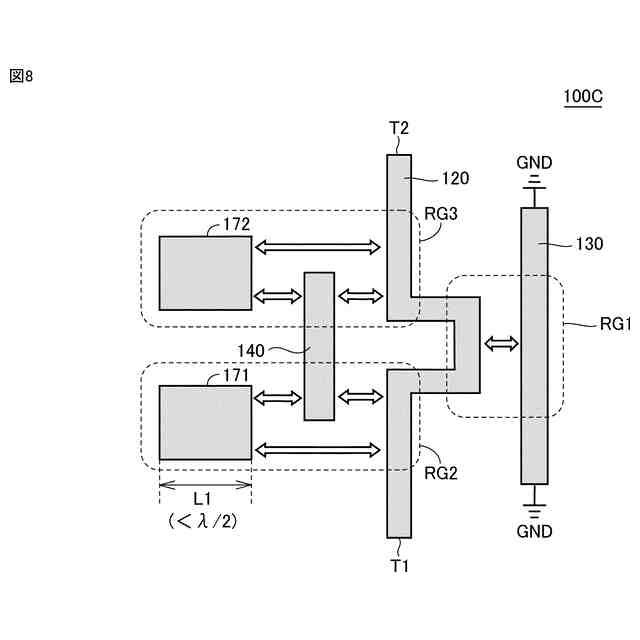

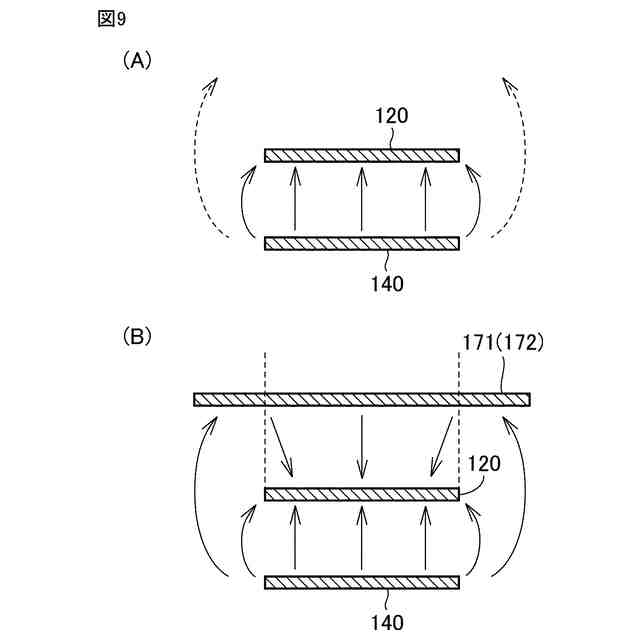

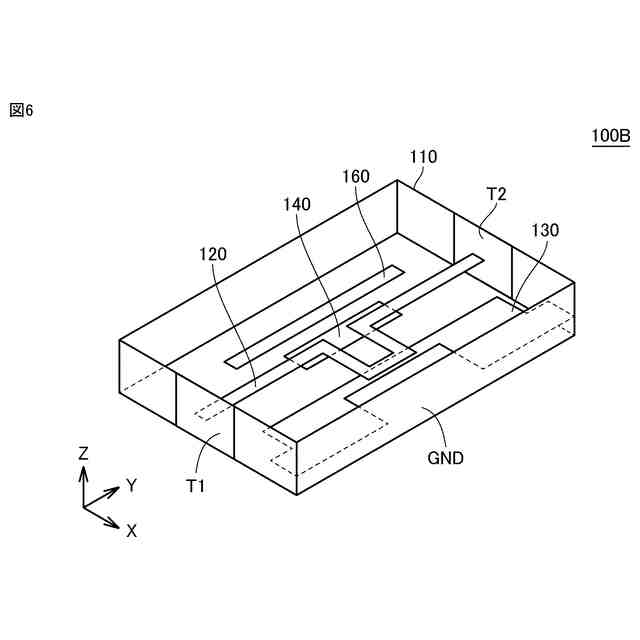

【図面の簡単な説明】
（【００１１】以降は省略されています）
