公開番号2025066311
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023175803
出願日2023-10-11
発明の名称冷蔵庫
出願人東芝ライフスタイル株式会社
代理人個人,個人,個人,個人,個人
主分類F25D 11/00 20060101AFI20250416BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷却機能の性能向上を図ることができる冷蔵庫を提供することである。
【解決手段】実施形態の冷蔵庫は、第1貯蔵室と、第2貯蔵室と、前記第1貯蔵室を冷却する第1冷却器と、前記第2貯蔵室を冷却する第2冷却器と、圧縮機と、前記第1冷却器および前記第2冷却器のいずれか一方に前記圧縮機から冷媒を流すことが可能な三方弁と、通常モードで前記第1貯蔵室と前記第2貯蔵室とを交互に冷却するように前記三方弁を制御し、前記通常モードから前記第2貯蔵室の温度変化を抑制する特別モードに切り替える指令があるときに前記第1貯蔵室を冷却中の場合、前記第2冷却器に冷媒を流すとともに、前記第2冷却器の冷媒の流量を前記通常モードよりも低くして冷却する制御を行う制御部と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
第１貯蔵室と、
第２貯蔵室と、
前記第１貯蔵室を冷却する第１冷却器と、
前記第２貯蔵室を冷却する第２冷却器と、
圧縮機と、
前記第１冷却器および前記第２冷却器のいずれか一方に前記圧縮機から冷媒を流すことが可能な三方弁と、
通常モードで前記第１貯蔵室と前記第２貯蔵室とを交互に冷却するように前記三方弁を制御し、前記通常モードから前記第２貯蔵室の温度変化を抑制する特別モードに切り替える指令があるときに前記第１貯蔵室を冷却中の場合、前記第２冷却器に冷媒を流すとともに、前記第２冷却器の冷媒の流量を前記通常モードよりも低くして冷却する制御を行う制御部と、
を備える冷蔵庫。
続きを表示（約 1,300 文字）【請求項２】
前記制御部は、
前記通常モードから前記第２貯蔵室の温度変化を抑制する特別モードに切り替える指令があるときに前記第１貯蔵室を冷却中の場合、同一温度の前記通常モードに比べて前記第１貯蔵室の冷却期間を短くし前記第１冷却器の冷媒の流量を多くして冷却を行った後に、前記第２冷却器に冷媒を流すとともに、同一温度の前記通常モードに比べて前記第２冷却器の冷媒の流量を少なくして冷却する制御を行う、
請求項１に記載の冷蔵庫。
【請求項３】
前記特別モードは、
前記制御部が、前記圧縮機の回転数を同一温度において前記通常モードでの前記圧縮機の回転数よりも高くすることにより、前記第１冷却器の冷媒の流量を前記通常モードでの前記第１冷却器の冷媒の流量よりも多くする制御を行う第１運転と、
前記制御部が、前記圧縮機の回転数を同一温度において前記通常モードでの前記圧縮機の回転数よりも低くすることにより、前記第２冷却器の冷媒の流量を前記通常モードでの前記第２冷却器の冷媒の流量よりも少なくする制御を行う第２運転と、
を含む請求項１に記載の冷蔵庫。
【請求項４】
前記三方弁は、
前記第１冷却器および前記第２冷却器の両方に冷媒を流すことが可能であり、
前記制御部は、
前記第２運転において、前記圧縮機から前記第１冷却器および前記第２冷却器の両方に冷媒を流すよう前記三方弁を制御する、
請求項３に記載の冷蔵庫。
【請求項５】
前記制御部は、
前記特別モードにおいて、前記第２貯蔵室内の温度が所定の温度を超えた場合、前記第２冷却器のみに冷媒を流すよう前記三方弁を制御するとともに、前記特別モードを前記通常モードに切り替える、
請求項１に記載の冷蔵庫。
【請求項６】
前記制御部は、
前記特別モードにおいて、前記圧縮機の回転数が所定の回転数を超えた場合、前記第２冷却器のみに冷媒を流すよう前記三方弁を制御するとともに、前記特別モードを前記通常モードに切り替える、
請求項１に記載の冷蔵庫。
【請求項７】
前記制御部は、
前記特別モードにおいて、前記第２貯蔵室の送風ファンの回転数を、前記第２貯蔵室内の同一温度において前記通常モードにおける前記第２貯蔵室の送風ファンの回転数よりも低い回転数に制御する、
請求項１に記載の冷蔵庫。
【請求項８】
前記制御部は、
前記特別モードにおいて、前記第２冷却器の除霜中に、前記第１冷却器に冷媒を流す、
請求項１に記載の冷蔵庫。
【請求項９】
前記第１運転は、
前記第１冷却器にのみ冷媒を流す運転であり、
前記第２運転は、
前記第１冷却器および前記第２冷却器の両方に冷媒を流す運転であり、
前記制御部は、
前記特別モードにおいて、前記第１運転と前記第２運転とを繰り返す制御を行う、
請求項３に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、冷蔵庫に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
複数の貯蔵部に冷気を供給する冷気通路部と、冷気通路部内に設けられた送風機とを備えた冷蔵庫が知られている。ところで、冷蔵庫は、冷却機能のさらなる性能向上が期待されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１３４９０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、冷却機能の性能向上を図ることができる冷蔵庫を提供することである。
【課題を解決するための手段】
【０００５】
実施形態の冷蔵庫は、第１貯蔵室と、第２貯蔵室と、第１冷却器と、第２冷却器と、圧縮機と、三方弁と、制御部と、を備える。前記第１冷却器は、前記第１貯蔵室を冷却する。前記第２冷却器は、前記第２貯蔵室を冷却する。前記三方弁は、前記第１冷却器および前記第２冷却器のいずれか一方に前記圧縮機から冷媒を流すことが可能である。前記制御部は、通常モードで前記第１貯蔵室と前記第２貯蔵室とを交互に冷却するように前記三方弁を制御し、前記通常モードから前記第２貯蔵室の温度変化を抑制する特別モードに切り替える指令があるときに前記第１貯蔵室を冷却中の場合、前記第２冷却器に冷媒を流すとともに、前記第２冷却器の冷媒の流量を前記通常モードよりも低くして冷却する制御を行う。
【図面の簡単な説明】
【０００６】

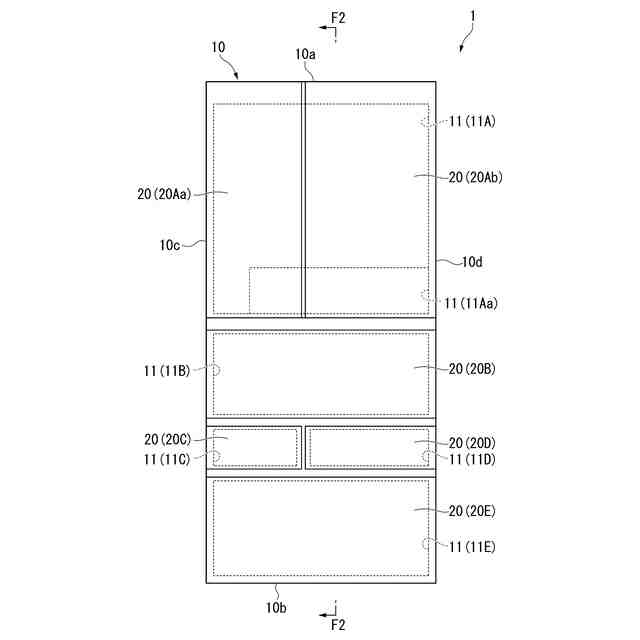

実施形態の冷蔵庫を示す正面図。

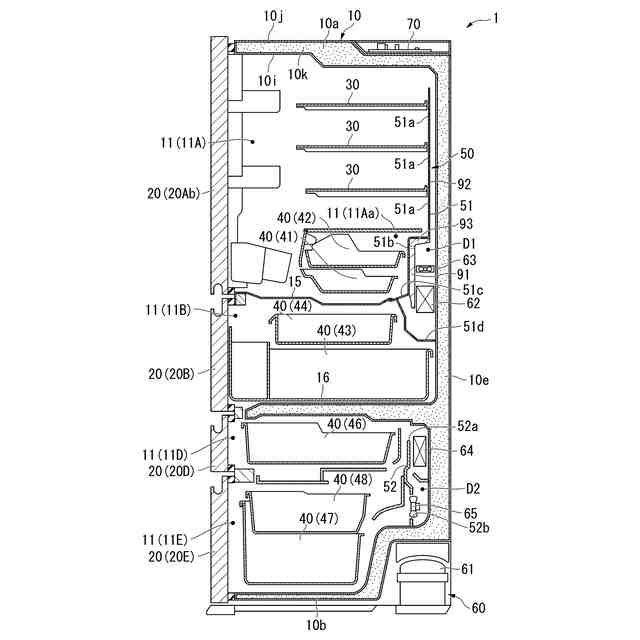

図１中に示された冷蔵庫のＦ２－Ｆ２線に沿う断面図。

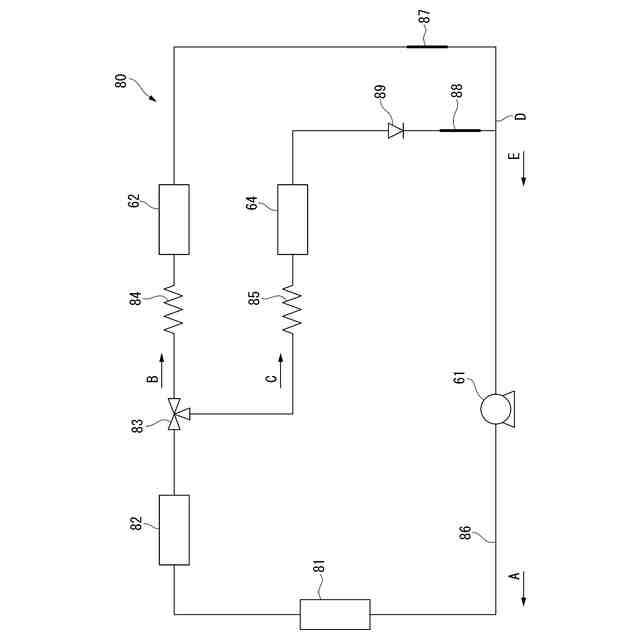

実施形態の冷凍サイクル装置の構成を示す図。

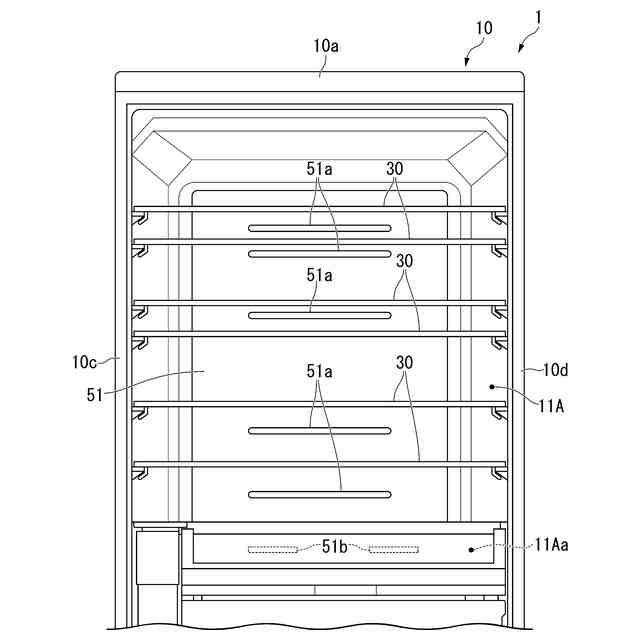

実施形態の冷蔵庫の内部を示す正面図。

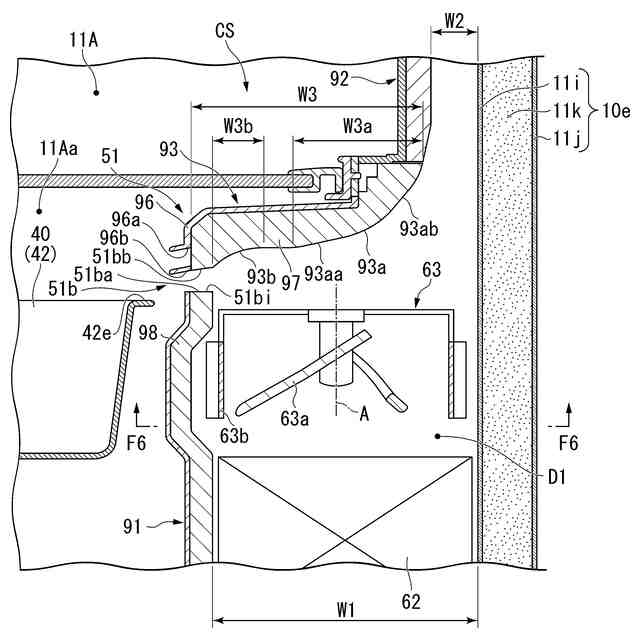

実施形態の冷蔵用冷気通路部とその周囲を示す断面図。

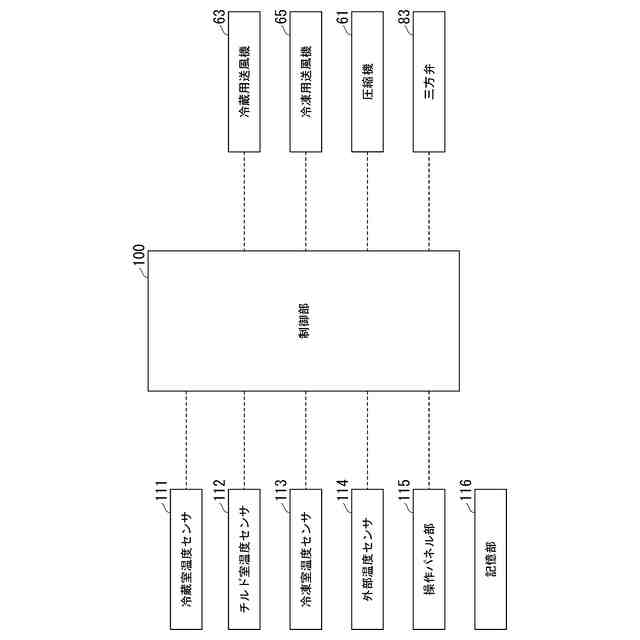

実施形態の冷蔵庫の機能構成の一部を示すブロック図。

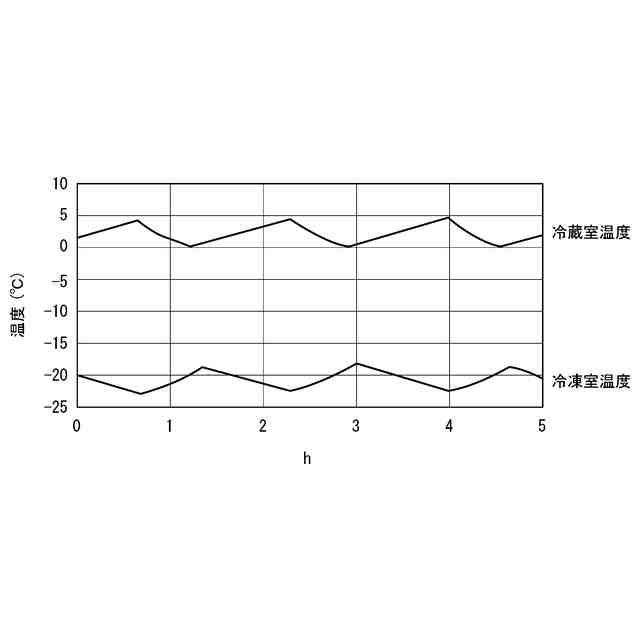

実施形態の通常モードにおける冷蔵室および冷凍室の庫内温度の変化の一例を示す図。

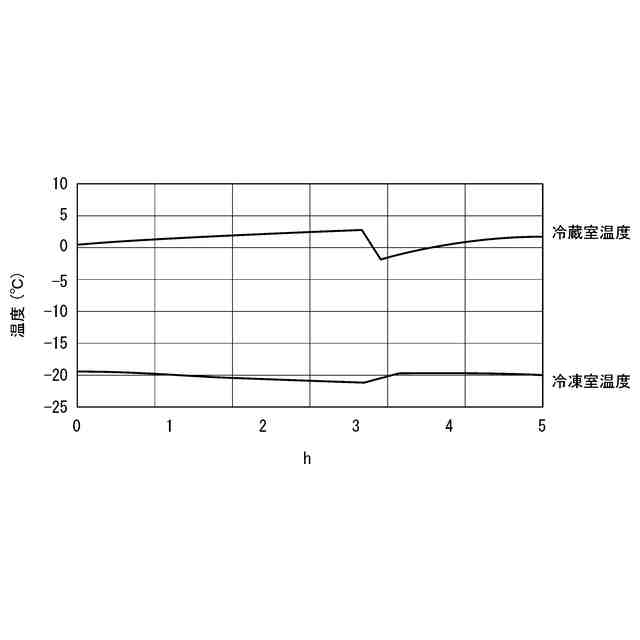

実施形態の特別モードにおける冷蔵室および冷凍室の庫内温度の変化の一例を示す図。
【発明を実施するための形態】
【０００７】
以下、実施形態の冷蔵庫を、図面を参照して説明する。以下の説明では、同一または類似の機能を有する構成に同一の符号を付す。そして、それら構成の重複する説明は省略する場合がある。本出願で「ＸＸに基づく」とは、「少なくともＸＸに基づく」ことを意味し、ＸＸに加えて別の要素に基づく場合も含み得る。また「ＸＸに基づく」とは、ＸＸを直接に用いる場合に限定されず、ＸＸに対して演算や加工が行われたものに基づく場合も含み得る。本出願で「ＸＸまたはＹＹ」とは、ＸＸとＹＹのうちいずれか一方の場合に限定されず、ＸＸとＹＹの両方の場合も含み得る。これは選択的要素が３つ以上の場合も同様である。「ＸＸ」および「ＹＹ」は、任意の要素（例えば任意の情報）である。本出願で「回転数」とは、単位時間当たりの回転数（すなわち回転速度）を意味する。
【０００８】
＜実施形態＞
（冷蔵庫の全体構成）
図１は、実施形態の冷蔵庫１を示す正面図である。冷蔵庫１は、例えば、図１に示すように、筐体１０と、複数の扉２０とを備えている。
【０００９】
筐体１０は、上壁１０ａ、下壁１０ｂ、左右の側壁１０ｃ，１０ｄ、および後壁１０ｅ（図２参照）を有する。上壁１０ａおよび下壁１０ｂは、水平方向に広がる。左右の側壁１０ｃ，１０ｄは、下壁１０ｂの左右の端部から上方に起立し、上壁１０ａの左右の端部に繋がる。後壁１０ｅは、下壁１０ｂの後端部から上方に起立し、上壁１０ａの後端部に繋がる。筐体１０は、筐体１０の内面を形成する内箱１０ｉと、内箱１０ｉの外側に位置して筐体１０の外面を形成する外箱１０ｊと、内箱１０ｉと外箱１０ｊとの間に設けられた発泡ウレタンのような発泡断熱材１０ｋとを含み（図２参照）、断熱性を有する。
【００１０】
筐体１０の内部には、複数の貯蔵室１１が設けられる。複数の貯蔵室１１は、例えば、冷蔵室１１Ａ、チルド室１１Ａａ、野菜室１１Ｂ、製氷室１１Ｃ、小冷凍室１１Ｄ、および主冷凍室１１Ｅを含む。本実施形態では、最上部に冷蔵室１１Ａが配置され、冷蔵室１１Ａの下方に野菜室１１Ｂが配置され、野菜室１１Ｂの下方に製氷室１１Ｃおよび小冷凍室１１Ｄが配置され、製氷室１１Ｃおよび小冷凍室１１Ｄの下方に主冷凍室１１Ｅが配置される。ただし、貯蔵室１１の配置は、上記例に限定されない。筐体１０は、各貯蔵室１１の前面に食材の出し入れなどを可能にする開口を有する。
（【００１１】以降は省略されています）
