公開番号2025065034
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2024169113
出願日2024-09-27
発明の名称注射器流体送達試験システム
出願人イリノイトゥールワークスインコーポレイティド
代理人個人,個人,個人,個人
主分類G01N 21/17 20060101AFI20250410BHJP(測定;試験)
要約【課題】注射器試験システムの提供。
【解決手段】開示される例示の注射器試験システムは、注射器の針を観察するように構成されたカメラと、制御回路部であって、カメラによって捕捉された画像に基づいて、注射器による流体送達の持続時間を特定することと、カメラによって捕捉された画像に基づいて、注射器による流体送達の開始時の針延長長さを特定することとを行うように構成される、制御回路部とを備える。
【選択図】図2
特許請求の範囲【請求項１】
注射器試験システムであって、
注射器の針を観察するように構成されたカメラと、
制御回路部であって、
前記カメラによって捕捉された画像に基づいて、前記注射器による流体送達の持続時間を特定することと、
前記カメラによって捕捉された前記画像に基づいて、前記注射器による流体送達の開始時の針延長長さを特定することと、
を行うように構成される、制御回路部と、
を備える、注射器試験システム。
続きを表示（約 1,000 文字）【請求項２】
前記注射器の本体に接触するように構成された位置決め面であって、前記針が通って延長する開口を有する位置決め面を更に備える、請求項１に記載の注射器試験システム。
【請求項３】
前記制御回路部は、前記位置決め面の位置、前記本体の位置、又は所定の点に基づいて、前記針延長長さを特定するように構成される、請求項２に記載の注射器試験システム。
【請求項４】
前記注射器を前記位置決め面と接触した状態で位置決めするように構成された注射器位置決め器を更に備える、請求項２に記載の注射器試験システム。
【請求項５】
前記針を介して前記注射器の流体を放出するように前記注射器を作動させるように構成された注射器アクチュエータを更に備える、請求項２に記載の注射器試験システム。
【請求項６】
前記制御回路部は、前記画像内で流体が観察されるフレームの数をカウントすること、又は前記画像内で流体が観察される時間を監視することのうちの少なくとも一方に基づいて、前記流体送達の持続時間を特定するように構成される、請求項１に記載の注射器試験システム。
【請求項７】
前記制御回路部は、前記針から放出された流体の流れがあることを検出したことに基づき、前記カメラにより捕捉された前記画像を分析して前記流体送達の持続時間の開始又は前記流体送達の持続時間の終了のうちの少なくとも一方を検出するように構成される、請求項１に記載の注射器試験システム。
【請求項８】
前記針に向かいガスを方向付けるように構成された吹出しノズルを更に備え、前記制御回路部は、前記流体の流れの終了を検出したことに基づき、前記吹出しノズルを制御して前記針に向かい前記ガスを方向付けるように構成される、請求項７に記載の注射器試験システム。
【請求項９】
前記放出された流体の質量を測定するように構成されたスケールを更に備える、請求項８に記載の注射器試験システム。
【請求項１０】
前記制御回路部は、前記吹出しノズルを制御して前記針に向かい前記ガスを方向付けた後に、前記スケールを制御して前記放出された流体の前記質量を特定するように構成される、請求項９に記載の注射器試験システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
［関連出願］
本願は、「INJECTOR FLUID DELIVERY TESTING SYSTEMS」と題する２０２３年９月２８日に出願された米国仮特許出願第６３／５８６，１５１号の利益を主張する。米国仮特許出願第６３／５８６，１５１号の全体は、引用することにより本開示の一部をなす。
続きを表示（約 760 文字）【０００２】
本開示は、概して、注射（インジェクション）装置の試験に関し、より具体的には、注射器（インジェクタ）流体送達試験システムに関する。
【背景技術】
【０００３】
注射試験システムは、キャップ取外し力、プランジャ作動力、注射深度、針（ニードル）の格納、及び／又は送達される投与量等の態様について、自動注射器を含む注射装置の１つ以上の態様を試験することができる。
【発明の概要】
【０００４】
注射器流体送達試験システムが、特許請求の範囲においてより完全に記載されるように、実質的に、図面のうちの少なくとも１つによって示され、これに関連して説明されるように開示される。
【０００５】
本開示のこれらの特徴、態様、及び利点並びに他の特徴、態様、及び利点は、以下の詳細な説明が添付図面を参照して読まれるとより良好に理解され、図面を通して同様の参照符号は同様の部分を表す。
【図面の簡単な説明】
【０００６】
本開示の態様による、注射装置の流体送達試験を実施するための一例示の注射試験システムの図である。
【０００７】

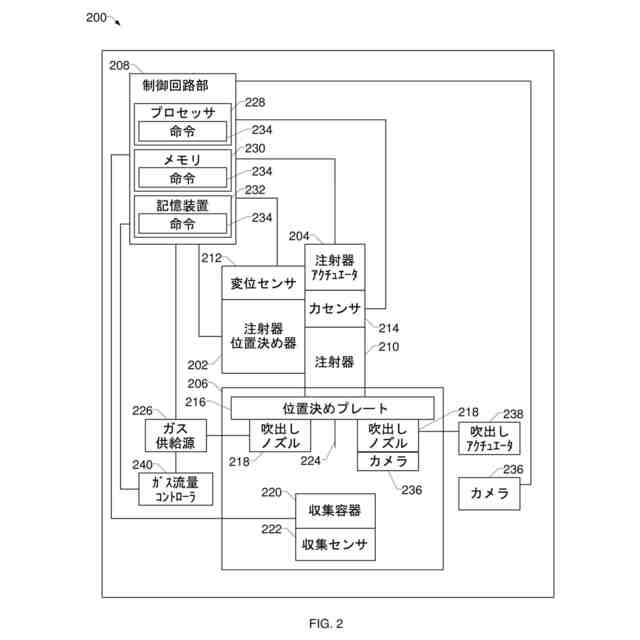

本開示の態様による、一例示の注射試験システムのブロック図である。
【０００８】
図２の注射試験システムの要素の一例示の実施態様の正面図である。
【０００９】

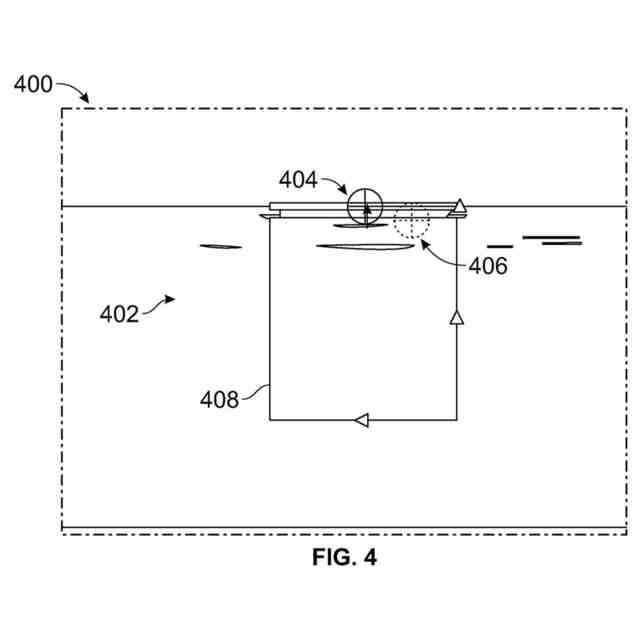

注射器の作動前に図２及び図３のカメラによって捕捉（キャプチャ）され得る一例示の画像を示す図である。
【００１０】
注射器の針の延長（延在、延伸）後であって流体送達の開始前に図２及び図３のカメラによって捕捉され得る一例示の画像を示す図である。
（【００１１】以降は省略されています）
